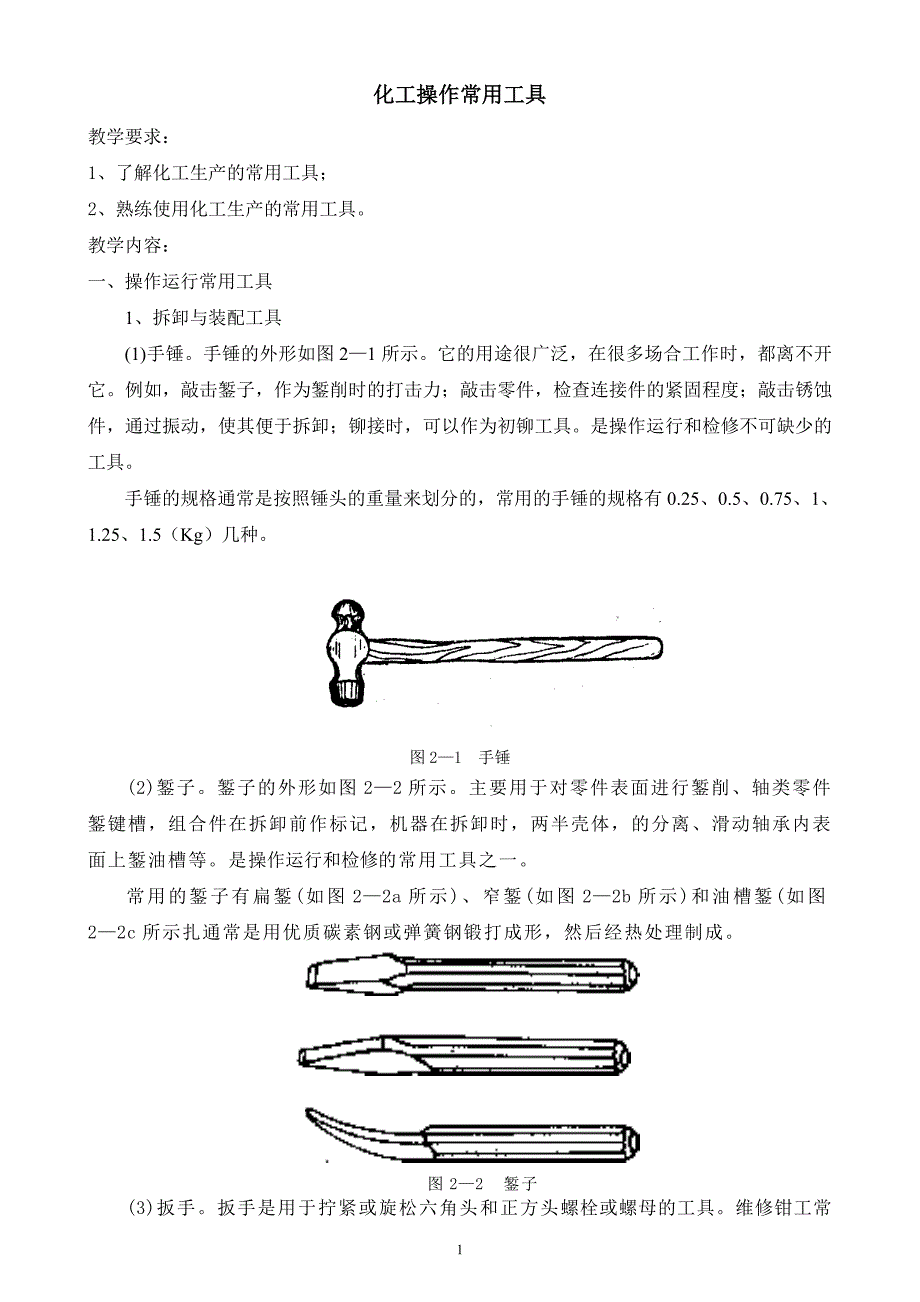

1化工操作常用工具教学要求：1、了解化工生产的常用工具；2、熟练使用化工生产的常用工具教学内容：一、操作运行常用工具1、拆卸与装配工具(1)手锤手锤的外形如图 2—1 所示它的用途很广泛，在很多场合工作时，都离不开它例如，敲击錾子，作为錾削时的打击力；敲击零件，检查连接件的紧固程度；敲击锈蚀件，通过振动，使其便于拆卸；铆接时，可以作为初铆工具是操作运行和检修不可缺少的工具手锤的规格通常是按照锤头的重量来划分的，常用的手锤的规格有0.25、0.5、0.75、1、1.25、1.5（Kg）几种图 2—1 手锤(2)錾 子 錾 子 的 外 形 如 图 2—2 所 示 主 要 用 于 对 零 件 表 面 进 行 錾 削 、 轴 类 零 件 錾键 槽 ， 组 合 件 在 拆 卸 前 作 标 记 ， 机 器 在 拆 卸 时 ， 两 半 壳 体 ， 的 分 离 、 滑 动 轴 承 内 表 面 上錾 油 槽 等 是 操作运行和检修的 常 用 工 具 之 一 常 用 的 錾 子 有 扁 錾 (如 图 2—2a 所 示 )、 窄 錾 (如 图 2—2b 所 示 )和 油 槽 錾 (如 图 2—2c 所 示 扎 通 常 是 用 优 质 碳 素 钢 或 弹 簧 钢 锻 打 成 形 ， 然 后 经 热 处 理 制 成 。
图 2—2 錾 子(3)扳 手 扳 手 是 用 于 拧 紧 或 旋 松 六 角 头 和 正 方 头 螺 栓 或 螺 母 的 工 具 维 修 钳 工 常2用 的 扳 手 有 以 下 几 种 ： 1)活 络 扳 手 活 络 扳 手 的 外 形 如 图 2—3所 示 转 动 蜗 轮 ， 可 以 调 整 扳 手 开 口 的 大 小 ，以 便 适 用 于 不 同 规 格 的 螺 栓 或 螺 母 上 活 络 扳 手 的 规 格 ， 以 其 扳 手 体 的 长 度 来 区 分 ， 扳 手体 长 度 和 最 大 开 口 尺 寸 见 表 2—1所 示图 2-3 活 络 扳 手表 2—1 活 络 扳 手 的 最 大 开 口 尺 寸 公 制(mm) 100 150 200 250 300 350 400 450 600扳手长度英 制(in) 4 6 8 10 12 14 16 18 2414 19 24 30 36 4l 50 55 65在 化 工 机 械 维 修 工 作 中 ， 活 络 扳 手 使 用 的 机 会 较 多 使 用 时 ， 应 调 整 好 扳 手 开 口 的大 小 ， 使 两 个 钳 口 与 螺 栓 或 螺 母 的 对 方 平 面 卡 紧 。
扳 转 时 ， 应 使 与 手 柄 制 成 一 体 的 固 定钳 口 承 受 主 要 作 用 力 活 络 扳 手 的 使 用 效 率 不 高 ， 并 且 活 动 钳 口 容 易 产 生 歪 斜 ， 使 螺 栓 或 螺 母 的 六 方 头(或 四 方 头 )出 现 “滑 方 ” 因 此 ， 在 维 修 工 作 中 ， 除 必 须 使 用 外 ， 最 好 不 选 用 它 2)专 用 扳 手 专 用 扳 手 只 能 用 于 拧 紧 或 旋 松 一 种 规 格 或 一 种 形 状 的 螺 栓 或 螺 母 ， 常用 的 专 用 扳 手 有 以 下 几 种 ：① 开 口 扳 手 开 口 扳 手 又 叫 呆 扳 手 ， 其 外 形 如 图 2—4 所 示 开 口 扳 手 分 单 头 开口 和 双 头 开 口 两 种 每 一 把 单 头 开 口 扳 手 只 能 拧 紧 或 旋 松 一 种 规 格 的 螺 栓 或 螺 母 ， 而 一把 双 头 开 口 扳 手 可 以 适 用 于 两 种 不 同 规 格 的 螺 栓 图 2-4 开 口 扳 手单 头 开 口 扳 手 的 开 口 宽 度 有8、 10、 12、 14、 17、 19、 22、 24、 27、 30、 32、 36、 41、 46、 50、 55、 65、 75(mm)3多 种 。
双 头 开 口 扳 手 有 单 件 的 和 成 套 的 两 种 ， 它 们 的 开 口 宽 度 见 表 2—2所 示 表 2-2 双 头 开 口 扳 手 开 口 宽 度 mm4×5 5.5×7 8×10 10×12 12×14 17×19 22×24单 件 扳 手27×30 30×32 32×36 41×46 50×55 65×756 件 5.5×7 8×10 12×14 14×17 17×19 22×246×7 8×10 9×11 12×14 14×17 17×19 19×228 件22×245.5×7 8×10 9×11 12×14 14×17 17×19 19×22成套扳手 10 件22×24 24×27 30×32注 ： 表 中 数 值 为 螺 母 平 行 对 边 的 距 离 ② 整 体 扳 手 整 体 扳 手 的 外 形 如 图 2—5所 示 其 用 途 与 开 口 扳 手 相 同 ， 并 且 也 有 单头 与 双 头 之 分 整 体 扳 手 的 开 孔 断 面 形 状 有 正 方 形 、 六 角 形 和 十 二 角 形 三 种 ， 整 体 扳 手 的强 度 比 开 口 扳 手 的 高 。
使 用 时 ,螺 栓 或 螺 母 的 受 力 比 较 均 匀 图2—5 整体扳手双 头 整 体 扳 手 的 开 孔 断 面 如 果 制 成 十 二 角 形 ， 又 叫 做 梅 花 扳 手 成 套 梅 花 扳 手 的 外 形如 图 2-6所 示 使用时，每转过30度就可以调换扳手的方向，所以，梅花扳手很适合在狭窄的地方使用梅花扳手的规格见表2-3所示图2—6 梅花扳手表2—3 梅花扳手的规格尺寸 mm单 件 扳 手 5.5×7 8×10 12×14 17×19 22×24 24×27 30×32436×41 46×506件 5.5×7 8×10 12×14 14×17 17×19 24×275.5×7 8×10 9×11 12×14 14×17 17×19 19×22成 套扳 手 8件 24×27③套筒扳手套筒扳手的外形如图 2—7 所示套筒扳手是由一套尺寸不同的梅花套筒扳手、棘轮扳手柄、弓形扳手柄、万向接头、方接头，加长杆等件组成，全套放置在铁皮盒内，携带较为方便在维修工作中，套筒扳手常用于其它扳手无法使用的场合梅花扳手套筒有大小不同的多种规格，以适用于不同公称尺寸的螺栓或螺母。
成套套筒扳手的件数有 6 件、9 件、10 件、12 件、13 件，17 件、19 件、28 件几种图 2—7 成 套 套 筒 扳 手④ 锁 紧 扳 手 锁 紧 扳 手 的 外形如图 2—8 所示锁紧扳手主要用于拧紧或旋松圆形螺母使用时，将锁紧扳手的工作端插入圆形螺母的槽或孔中，旋转扳手，即带动圆形螺母旋转锁紧扳手的结构形式多种多样，适用于不同形状的圆形螺母常用的锁紧扳手有钩头锁紧扳手、U 形锁紧扳手、冕形锁紧扳手和销头锁紧扳手几种a) 钩头锁紧扳手b) U 形锁紧扳手c) 冕形锁紧扳手d) 销头锁紧扳手图 2—8 锁紧扳手锁紧螺母适用的圆形螺母的大径如表 2—4 所示5表 2—4 锁紧扳手适用圆螺母的大径范围 mm22～26 28～32 34～36 38～42 45～52 55～62 68～7278～85 90～95 100～110 115～130 135～145 150～160 165～170⑤内六角扳手内六角扳手的外形如图 2—9 所示内六角扳手主要用于拧紧或旋松带内六角槽的螺栓它的断面形状为正六方形图 2—9 内六角扳手内六角扳手的规格是按照螺栓内六角槽平行对边的距离来划分的。
常用规格如表 2—5所示表 2—5 内六角扳手的规格尺寸 mm公称尺寸 3 4 5 6 8 10 12 14 17 19 22 24 27短脚尺寸 20 22 25 30 35 40 45 50 55 60 65 70 80长脚尺寸 65 75 85 95 110 125 140 150 170 185 210 225 250(4)管钳管钳的外形如图 2—10 所示主要用于拧紧或旋松螺纹连接的管子与管件，以及圆柱形零件，是化工管路安装和修理工作中常用工具管钳的常用规格如表 2—6 所示图 2—10 管钳表 2—6 管子钳的规格尺寸 mm前身长度 150 200 250 300 350 450 600 900 1200夹持管子外径 20 25 30 40 45 60 75 85 110(5)通芯螺丝刀通芯螺丝刀的外形如图 2—11 所示通芯螺丝刀是维修钳工的专用螺6丝刀，其铁芯的长度伸长到木柄的尾部这样，在用手锤敲击尾部时，不会把木柄打坏 通芯螺丝刀除作普通螺丝刀拧紧或旋松带槽螺栓外，还可以做小型撬杠，撬开较小零件或撬开两个贴合在一起的零件另外，做“听诊器” ，听诊旋转零部件的运转声音，以便判断机器运转的是否正常。
通芯螺丝刀的规格有 300 毫米至 400 毫米几种1—木柄2—刀体3—刀口图 2—11 通芯螺丝刀(6)撬杠撬杠的外形如图 2—12 所示撬杠是用优质炭素钢或弹簧钢锻打而成的圆杆形工具它的主要用途是：将零件撬开一个较小的距离；两半壳体的脱开和分离；撬开管路的法兰面、装填密封垫片；同一条管路对接时，借助于撬杠找其同轴度 图 2—12 撬杠撬杠通常是在现场锻打自制而成 ；可以根据施力的大小，选用不同直径即不同长度的原材料制作制作时，两端分别在火源上加热至樱桃红色，然后进行锻打撬杠的直径与长度如表 2—7 所示表 2—7 撬杠的规格 mm直径 13 25 32长度 500 1000 1500（7）拉力器拉力器的外形如图 2—13 所示拉力器是利用螺旋旋转产生的轴向拉力或推力，在钩爪的配合下，对圆盘形零件进行轴向拆卸的工具拉力器的钩爪有两根的和三根的，它们分别叫做两爪式和三爪式拉力器7图 2—13 拉力器2．测量工具：(1)游标卡尺游标卡尺的外形如图 2—14 所示游标卡尺是一种测量精度比较高的量具，它可以直接量取并读出零件的长度、宽度、高度、内径、外径、槽宽及深度等图 2—14 游标卡尺表 2—8 游标卡尺的规格如表 mm测量范围 0～125 0～200 0～300 0～500 300～1000 500～1500 1000～2000读数值 0.02 0.05 0.02 0.05 0.1 0.05 0.1(2)千 分 尺 。
干 分 尺 是 一 种 精 密 量 具 ， 其 测 量 精 度 和 灵 敏 度 都 高 于 游 标 卡 尺 千 分 尺分 内 径 千 分 尺 和 外 径 千 分 尺 两 种 ， 下 面 分 别 作 以 简 要 介 绍 ：1)内 径 千 分 尺 内 径 千 分 尺 主 要 用 来 测 量 零 件 上 孔 的 内 径 、 槽 宽 摊 尺 寸 内 径 千 分尺 分 普 通 内 径 千 分 尺 和 杆 式 内 径 千 分 尺 两 种 ① 普 通 内 径 千 分 尺 普 通 内 径 千 分 尺 的 外 形 见 图 2—15所 示 主 要 用 来 测 量 尺 寸 较8小 的 孔 径 ② 杆 式 内 径 千 分 尺 杆 式 内 径 千 分 尺 的 结 构 如 图 2—16所 示 主 要 用 来 测 量 尺 寸 较大 的 孔 径 杆 式 内 径 千 分 尺 的 规 格 如 表 2—9所 示 图 2—15 普 通 内 径 千 分 尺 图 2—16 杆 式 内 径 千 分 尺 表表 2—9 杆 式 内 径 千 分 尺 的 规 格 mm测量范围 50～250 50～6。
