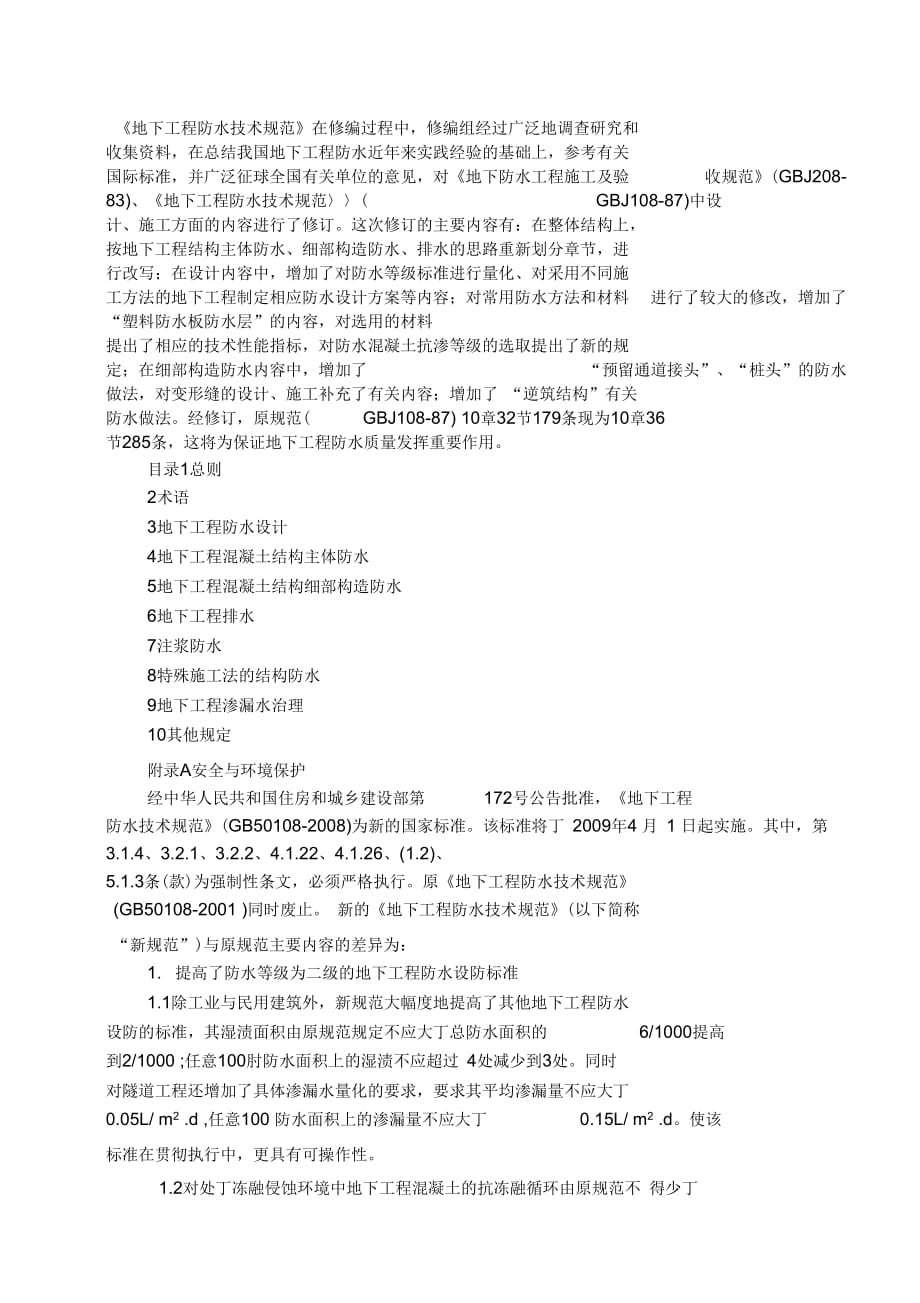

《地下工程防水技术规范》在修编过程中，修编组经过广泛地调查研究和 收集资料，在总结我国地下工程防水近年来实践经验的基础上，参考有关 国际标准，并广泛征球全国有关单位的意见，对《地下防水工程施工及验 收规范》(GBJ208-83)、《地下工程防水技术规范〉〉( GBJ108-87)中设计、施工方面的内容进行了修订这次修订的主要内容有：在整体结构上， 按地下工程结构主体防水、细部构造防水、排水的思路重新划分章节，进 行改写；在设计内容中，增加了对防水等级标准进行量化、对采用不同施 工方法的地下工程制定相应防水设计方案等内容；对常用防水方法和材料 进行了较大的修改，增加了 “塑料防水板防水层”的内容，对选用的材料 提出了相应的技术性能指标，对防水混凝土抗渗等级的选取提出了新的规 定；在细部构造防水内容中，增加了 “预留通道接头”、“桩头”的防水 做法，对变形缝的设计、施工补充了有关内容；增加了 “逆筑结构”有关防水做法经修订，原规范( GBJ108-87) 10章32节179条现为10章36节285条，这将为保证地下工程防水质量发挥重要作用目录1总则2术语3地下工程防水设计4地下工程混凝土结构主体防水5地下工程混凝土结构细部构造防水6地下工程排水7注浆防水8特殊施工法的结构防水9地下工程渗漏水治理10其他规定附录A安全与环境保护经中华人民共和国住房和城乡建设部第 172号公告批准，《地下工程防水技术规范》(GB50108-2008)为新的国家标准。
该标准将丁 2009年4 月 1 日起实施其中，第 3.1.4、3.2.1、3.2.2、4.1.22、4.1.26、(1.2)、 5.1.3条(款)为强制性条文，必须严格执行原《地下工程防水技术规范》(GB50108-2001 )同时废止 新的《地下工程防水技术规范》(以下简称“新规范”)与原规范主要内容的差异为：1. 提高了防水等级为二级的地下工程防水设防标准1.1除工业与民用建筑外，新规范大幅度地提高了其他地下工程防水设防的标准，其湿渍面积由原规范规定不应大丁总防水面积的 6/1000提高到2/1000 ;任意100肘防水面积上的湿渍不应超过 4处减少到3处同时 对隧道工程还增加了具体渗漏水量化的要求，要求其平均渗漏量不应大丁0.05L/ m2 .d ,任意100 防水面积上的渗漏量不应大丁 0.15L/ m2 .d使该标准在贯彻执行中，更具有可操作性1.2对处丁冻融侵蚀环境中地下工程混凝土的抗冻融循环由原规范不 得少丁 100次提高到不得少丁 300次，以利丁提高地下工程的使用寿命,这是贯彻节能减排的重要措施2. 增加了通过近年工程实践证明是行之有效的新型防水材料2.1在主体结构和施工缝的防水措施中，分别增加了膨润土防水材料 和渗透结晶型防水材料与预埋注浆管等，这些措施有利丁提高防水工程质 量。
2.2在卷材防水中，增加了本体自粘聚合物沥宵防水卷材(含聚酯毡 胎体和无胎体)、高分子自粘胶膜防水卷材、聚乙烯丙纶复合防水卷材与 膨润土防水材料3. 对部分防水材料提高了性能指标或防水层厚度的要求3.1有机和无机防水涂料以及塑料防水板在新、旧规范中的性能对比 见表 3.1-1、表 3.1-2 和表 3.1-3表3.1-1有机防水涂料在新、旧规范中的性能对比涂料种类新、旧规范潮湿基面粘结强度(MPa)抗渗性(MPa)浸水168h后表干时间(h)砂浆迎水面砂浆背水面拉伸强度(MPa)断裂伸长率(%)反应型新> 0.5> 0.8> 0.3> 1.7> 400< 12旧> 0.3> 0.6> 0.2> 1.65> 300<8水乳型1新> 0.2> 0.8> 0.3> 0.5> 350<4旧> 0.6> 0.2 聚合物水泥新> 1. 0> 0.8> 0.6> 1.5> 80<41旧> 0.6表3.1-2无机防水涂料在新、旧规范中的性能对比涂料种 类新、旧规范抗折强度(MPa)粘结强度(MP a)抗渗性(MPa)第一次第二次掺外加剂、掺合料水泥基防水涂料新> 4.0> 1.0> 0.8/旧水泥基渗透结晶型防水涂料新> 4.0> 1.0> 1.0> 0.8旧> 3.0> 0.8/表3.1-3塑料防水板在新、旧规范中的性能对比项目新、旧规范性能指标乙烯一醋酸乙烯共聚物乙烯一沥宵共聚物聚氯乙烯高密度聚乙烯断裂伸长新> 500> 450> 200 > 40 率(％0旧> 200不透水性，2h (MPa)新> 0.3> 0.3> 0.3> 0.3旧> 0.2低温弯折 性新-35C无裂纹-35C无裂纹-20 C无裂纹-35C无裂纹旧-20C无裂纹热处理尺寸变化率(为新< 2.0< 2.5< 2.0< 2. 0旧< 2.53.2高聚物改性沥宵防水卷材的低温柔度由v -15C降低到＞ -25C,同时增加了高聚物改性沥宵防水卷材的可溶物含量和热老化后低温柔度的 指标，要求在-22C条件下无裂纹，以利丁监控伪劣卷材应用在工程中。
3.3对高聚物改性沥宵卷材防水层双层使用的厚度由原规范规定不应 小丁 6 mm ( 3+3)增加到不应小丁7 mm (4+3),进一步提高了防水工程质量的可靠度3.4增加了粘贴各类防水卷材对其粘结质量的具体要求 .不同卷材的粘结性能应符合表 3.4-1的要求表3.4-1防水卷材的粘结性能要求本体自粘聚 合物改性沥宵防水卷材三元乙丙橡胶和聚氯乙烯防水卷材胶粘剂合成橡胶胶粘带高分 子自 粘胶 膜防 水卷 材粘 合面 聚酯胎体无胎体剪切状态下的粘合 性(卷材-卷材)标准试验条件(N/10 mm)40或卷材 断裂20或卷材断裂20或卷材断裂20或卷材断裂20或卷材断裂粘结剥离强度(卷 材-卷材)标准试验条件(N/10 mm)>15或卷材 断裂15或卷材断裂4或卷 材断裂/浸水168h后保持率(%)>707080/粘结强度(卷材- 混凝土)标准试验条件(N/10 mm)>15或卷材 断裂15或卷材断裂6或卷 材断裂20或卷材断裂表3.4-2聚乙烯丙纶复合卷材用聚合物水泥粘结材料的性能要求项目性能要求写基层的粘结拉伸强度(MPa)常温7d> 0.6耐水性耐冻性> 0.4> 0.4> 2.0或卷材断裂可操作时间(h)> 2.0抗渗性(MPa, 7d)男切状态下的粘结性(N/mm,常温)> 1.0卷材与卷材卷材写基面>1.8或卷材断裂3.5对水泥基渗透结晶型防水涂层的厚度由原规范不应小丁 0.8 nrn提局到不应小丁 1.0 mm,并增加了其用量不应小丁 1.5kg/ nf的规定。
4.增加了新的施工方法4.1对局分子自粘胶膜卷材提倡“米用预铺反粘”的施工方法，并可在平整、坚固、无明显积水而潮湿的基面上铺设，这种施工方法不但可以 加快施工进度，缩短工期，而且有利丁防止在卷材防水层与基层之间容易 发生窜水而导致渗漏的通病4.2对铺设聚乙烯丙纶复合卷材防水层时，明确要求采用与其配套的聚合物水泥粘结材料，其粘结面积且不得小丁 90%4.3铺设塑料防水板防水层时，增加了 “宜设置分区预埋注浆管系 统”的施工措施，有利丁避免因窜水而导致一处漏水容易殃及全线病害的 产生4.4对膨润土防水材料防水层的设计与施工作出了明确而具体的规 定,以利丁确保该材料在地卜工程中的防水质量4.5为适应充分开发和利用地下空间的需要，对地下工程种植顶板防 排水的设计与施工，均作出了具体的规定新规范强调种植顶板应在普通 防水层上必须再铺设一层耐根穿刺的防水层4.6鉴丁桩头的防水处理问题较多，新规范对桩头防水施工明确所用 的材料应与基层具有良好的粘结性、湿固化性并应与垫层防水层连成一体 对采用水泥基渗透结晶型防水涂料时，应在坚实、干净、潮湿的基层上， 连续、均匀地进行涂刷，且不得少涂或漏涂，并应及时喷雾状水进行养护。
4.7对盾构法隧道管片的外防水涂料提倡使用具有高渗透性改性环氧 涂料或水泥基渗透结晶型防水涂料等具有渗透自愈型的材料4.8对后浇带用混凝土膨胀剂的性能指标要求，应符合表 4.8的规定表4.8混凝土膨胀剂的性能要求项目性能指标细度比表面积（m2 /kg ）> 2500.08 mm筛余(％< 121.25 mm筛余(％< 0.5凝结时间初凝(min)> 45终凝（h）< 10限制膨胀率（％水中7d> 0.02528d< 0.10空气中21d> -0.02 抗压强度（MPa7d> 25.028d> 45.0抗折强度（MPa7d> 4.528d> 6.55.淘汰了一些落后的防水材料和施工方法5.1在水泥砂浆防水层中，删除了原规范中有关“普通水泥砂浆”以及“使用强度等级不得低丁 32.5MPa水泥”的规定5.2在聚合物乳液中删除了原规范有关固体含量应大丁 35%宜选用专用产品的规定，增加了其质量应符合国家现行标准《建筑防水涂料用聚 合物乳液》的规定，便丁与材料标准相协调5.3在聚合物水泥防水砂浆中删除了 “拌合后应在 1h内用完”的内容，而改为“应在规定时间内用完”的要求，使其更符合施工实际情况。
