喷头的布置、安装及验收

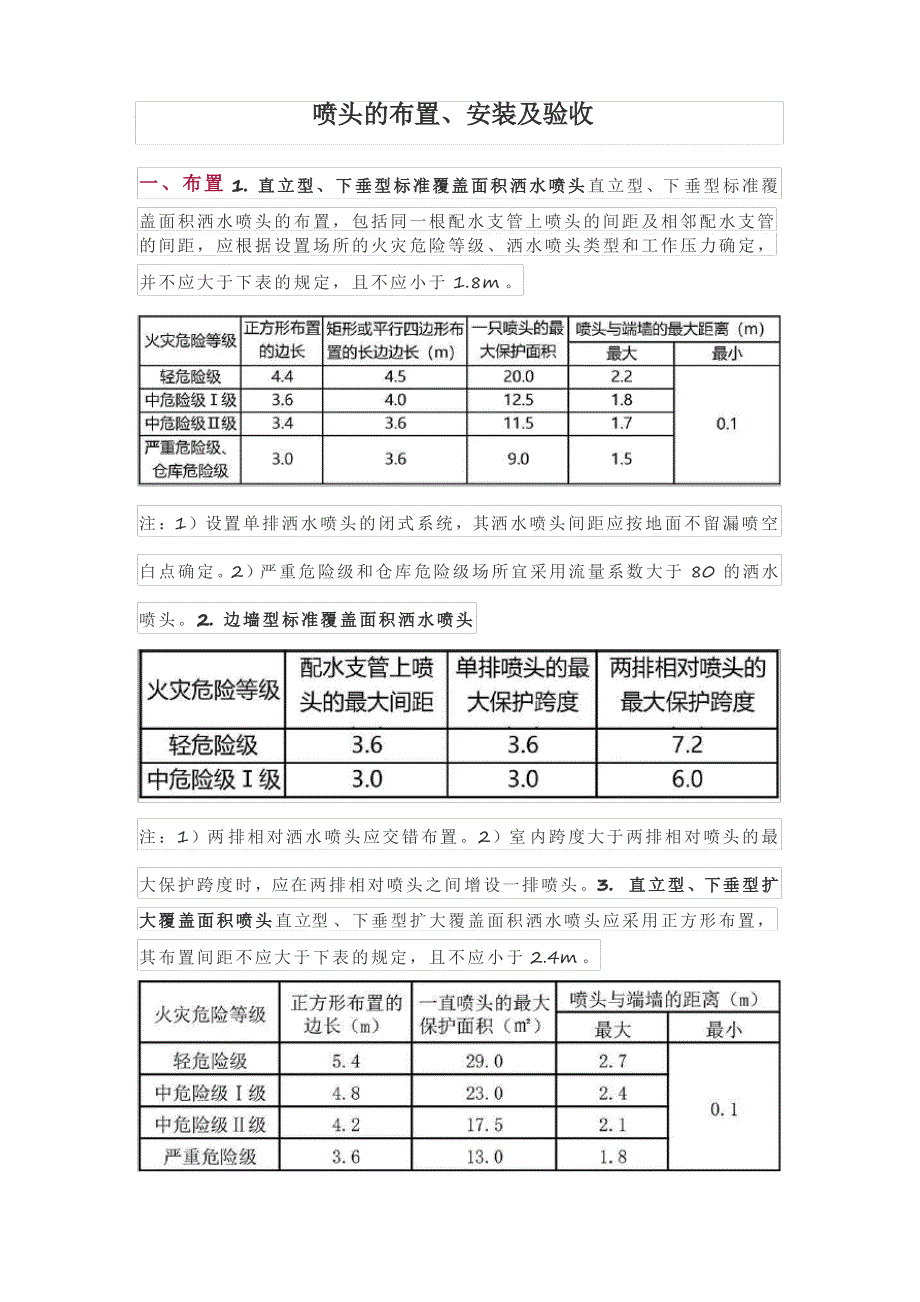

喷头的布置、安装及验收喷头的布置、安装及验收一一、、布布置置1.1. 直直立立型型、、下下垂垂型型标标准准覆覆盖盖面面积积洒洒水水喷喷头头直立型、下 垂型标准覆盖面积洒水喷头的布置，包括同一根配水支管上喷头的间距及相邻配水支管的间距，应根据设置场所的火灾危险等级、洒水喷头类型和工作压力确定，并不应大于下表的规定，且不应小于 1.8m 注：1）设置单排洒水喷头的闭式系统，其洒水喷头间距应按地面不留漏喷空白点确定2）严重危险级和仓库危险级场所宜采用流量系数大于 80 的洒水喷头2.2. 边边墙墙型型标标准准覆覆盖盖面面积积洒洒水水喷喷头头注：1）两 排相对洒水喷头应交错布置2）室 内跨度大于两排相对喷头的最大保护跨度时，应在两排相对喷头之间增设一排喷头3.3.直直立立型型、下、下垂垂型型扩扩大大覆覆盖盖面面积积喷喷头头直立型 、下垂型扩大覆盖面积洒水喷头应采用正方形布置，其布置间距不应大于下表的规定，且不应小于 2.4m 4.4.溅溅水水盘盘和和顶顶板板的的距距离离除吊顶型洒水喷头及吊顶下设置的洒水喷头外， 直立型、下垂型标准覆盖面积洒水喷头和扩大覆盖面积洒水喷头溅水盘与顶板的距离应为 75mm~150mm ，并应符合下列规定：1）当在梁或其他障碍物底面下方的平面上布置洒水喷头时， 溅水盘与顶板的距离不应大于 300mm ，同时溅水盘与梁等障碍物底面的垂直距离应为 25mm~100mm 。

2）当在梁间布置洒水喷头时，洒水喷头与梁的距离应符合规定确有困难时，溅水盘与顶板的距离不应大于 550mm 梁 间布置的洒水喷头，溅 水盘与顶板距离达到 550mm 仍不能符合规范规定时，应在梁底面的下方增设洒水喷头3）密肋梁板下方的洒水喷头，溅水盘与密肋梁板底面的垂直距离应为25mm~100mm 4）无吊顶的梁间洒水喷头布置可采用不等距方式，但喷水强度仍应符合相应的要求二二、、安安装装1.1. 喷头安装必须在系统试压、冲洗合格后进行2.2. 喷头安装时，不应对喷头进行拆装、改动，并严禁给喷头、隐蔽式喷头的装饰盖板附加任何装饰性涂层3.3. 喷头安装应使用专用扳手，严禁利用喷头的框架施拧；喷头的框架、溅水盘产生变形或释放原件损伤时，应采用规格、型号相同的喷头更换4.4. 安装在易受机械损伤处的喷头，应加设喷头防护罩5.5. 喷头安装时，溅 水盘与吊顶、门 、窗 、洞 口或障碍物的距离应符合设计要求6.6. 安装前检查喷头的型号、规格、使用场所应符合设计要求系统采用隐蔽式喷头时，配水支管的标高和吊顶的开口尺寸应准确控制 7.7. 当喷头的公称直径小于 10mm 时，应 在配水干管或配水管上安装过滤器。

8.8. 当梁、通 风管道、排管、桥架宽度大于 1.2m 时，增设的喷头应安装在其腹面以下部位9.9. 下垂式早期抑制快速响应（ESFR ）喷头溅水盘与顶板的距离应为150mm ～360mm 直立式早期抑制快速响应（ESFR ）喷头溅水盘与顶板的距离应为 100mm ～150mm 三三、、验验收收1.1. 喷头设置场所、规格、型号、公称动作温度、响应时间指数（RTI）应符合设计要求 检查数量：抽 查设计喷头数量 10% ，总 数不少于40 个，合格率应为 100% 2.2. 喷头安装间距，喷头与楼板、墙、梁等障碍物的距离应符合设计要求检查数量：抽查设计喷头数量 5%，总数不少于20 个，距离偏差±15mm ，合格率不小于 95%时为合格 3.3. 有腐蚀性气体的环境和有冰冻危险场所安装的喷头，应采取防护措施检查数量：全数检查4.4. 有碰撞危险场所安装的喷头应加设防护罩检查数量：全数检查5.5. 各种不同规格的喷头均应有一定数量的备用品，其数量不应小于安装总数的 1%，且每种备用喷头不应少于 10 个。
