一种二极管筛选方法及系统 林俊 吕静Summary：本文公开一种二极管筛选方法及系统，包括对待检测件进行检测，形成特征曲线图;捕捉特征曲线图，将该特征曲线图传输至检测系统中;在检测系统中输入预设值，检测系统将特征曲线图中的参数信息与预设值进行比对以完成筛选本文还公开实现该方法的系统，本发明解决了现有技术中二极管检测不准确的技术问题Key：二极管筛选方法 检测系统1 引言现行二极管特征曲线由人工使用晶体管图示仪测试筛选，人工速度慢，耗费人工，增加公司运营成本，人工测试容易误判，导致不良品流出，影响产品质量客户特殊要求管装或者卷装时测试人工筛选成本翻倍增加授权公告号为CN202010595573.9的专利本发明公开了一种二极管检测方法及装置，该装置主要测试二极管的功率，无法呈现特征曲线图也没有检测系统2 装置设计本测试方法具体应用与二极管测试领域，和一贯机相互配合，来判断二极管产品是否合格待测产品抵达本测试实施例处，通过本申请实施例完成良品和废品的判断，然后一贯机接收到本申请实施例的信号，完成废品的剔除本文还做了如下改进：1）采用晶体管图示仪对待检测件进行检测，使用用可变焦摄像头对晶体管图示仪的屏幕进行拍摄，采用本步的有益效果是通过摄像将图片信息传递至工业电脑中，便于后续进行比对。

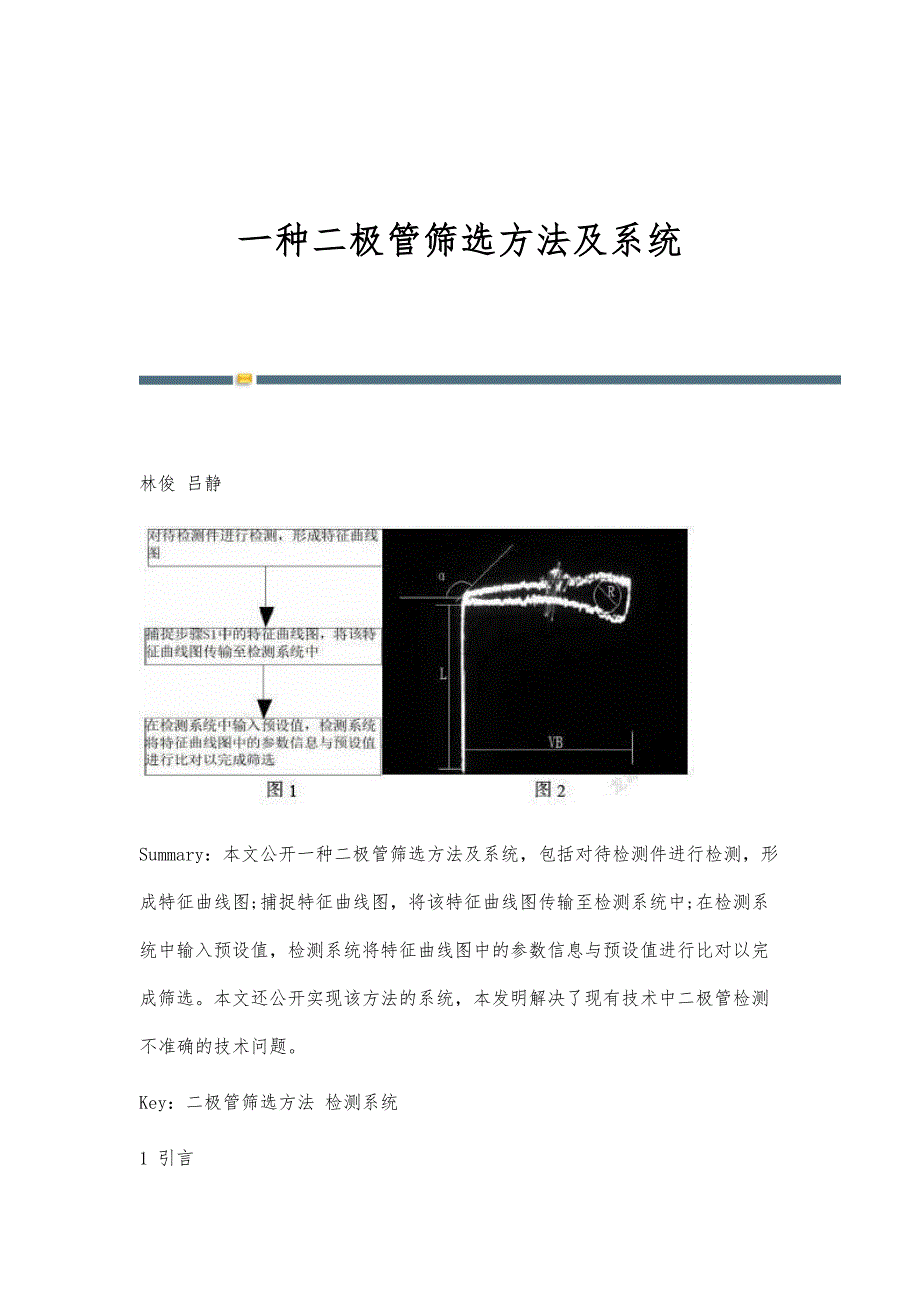

2）如图2本文预设值为长度L所述步骤如图1 S3中比对以完成筛选的具体步骤是：检测系统读取的特征曲线图中的反向曲线分叉值L’，读取完成后，将L’与L比对，若L’≤L，则判定待检测品为良品，若L’>L，则判定待检测品为废品其中，所述反向曲线分叉值为两根特征曲线图的重合部分的长度3）如图2所述预设值为电压VB，所述步骤S3中比对以完成筛选的具体步骤是：检测系统读取的特征曲线图中的反向击穿电压VB’，读取完成后，将VB’与VB比对，若VB’≤VB，则判定待检测品为废品，若VB’>VB，则判定待检测品为良品4）如图2预设值为夹角α所述步骤S3中比对以完成筛选的具体步骤是：检测系统读取的特征曲线图中的反向曲线特性角α’，读取完成后，将α’与α比对，若α’≤α，则判定待检测品为良品，若α’>α，则判定待检测品为废品其中，所述反向曲线特性角为特征曲线图的切线相交的最大夹角3 图示说明为了更清楚的说明本文的技术方案，下面将对具体实施方式中所需要使用的附件图做简单的介绍：图1位本文所述的为具体实施例所述的一种二极管筛选方法的流程图图2位本文所述的为本发明具体实施例所述的特征曲线图的示意图4 具體实施步骤S1：对待检测件进行检测，形成特征曲线图;步骤S2：捕捉步骤S1中的特征曲线图，将该特征曲线图传输至检测系统中;步骤S3：在检测系统中输入预设值，检测系统将特征曲线图中的参数信息与预设值进行比对以完成筛选。
2.根据权利要求1所述的一种二极管筛选方法，其特征在于，所述步骤S 1中的检测是采用晶体管图示仪对待检测件进行检测，所述步骤S2中的捕捉包括：采用摄像头对晶体管图示仪的屏幕进行拍摄，所述摄像头为可变焦摄像头3.根据权利要求1所述的一种二极管筛选方法，其特征在于，所述检测系统为包含CCD检测软件的工业电脑或包含维视智造视觉软件的工业电脑4.根据权利要求3所述的一种二极管筛选方法，其特征在于，所述预设值为长度L、夹角α、直径R和电压VB中的一种或多种5.根据权利要求4所述的一种二极管筛选方法，其特征在于，所述步骤S3中比对以完成筛选的具体步骤是：检测系统读取的特征曲线图中的反向曲线分叉值L’，读取完成后，将L’与L比对，若L’≤L，则判定待检测品为良品，若L’>L，则判定待检测品为废品6.根据权利要求4所述的一种二极管筛选方法，其特征在于，所述步骤S3中比对以完成筛选的具体步骤是：检测系统读取的特征曲线图中的反向曲线特性角α’，读取完成后，将α’与α比对，若α’≤α，则判定待检测品为良品，若α’>α，则判定待检测品为废品7.根据权利要求4所述的一种二极管筛选方法，其特征在于，所述步骤S3中比对以完成筛选的具体步骤是：检测系统读取的特征曲线图中的反向曲线内切圆的直径R’，读取完成后，将R’与R比对，若R’≤R，则判定待检测品为良品，若R’>R，则判定待检测品为废品。
8.根据权利要求4所述的一种二极管筛选方法，其特征在于，所述步骤S3中比对以完成筛选的具体步骤是：检测系统读取的特征曲线图中的反向击穿电压VB’，读取完成后，将VB’与VB比对，若VB’≤VB，则判定待检测品为废品，若VB’>VB，则判定待检测品为良品5 结束语以上各实施例仅用以说明本文的技术方案，而非对其限制;尽管参照前述各实施例对本发明进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分或者全部技术特征进行等同替换;而这些修改或者替换，并不使相应技术方案的本质脱离本发明各实施例技术方案的范围，其均应涵盖在本发明的权利要求和说明书的范围当中Reference[1]冯天顺、王会晓 等专利CN201710652820.2一种光伏组件中旁路二极管检测方法及系统 英利能源（中国）有限公司，2017. -全文完-。
