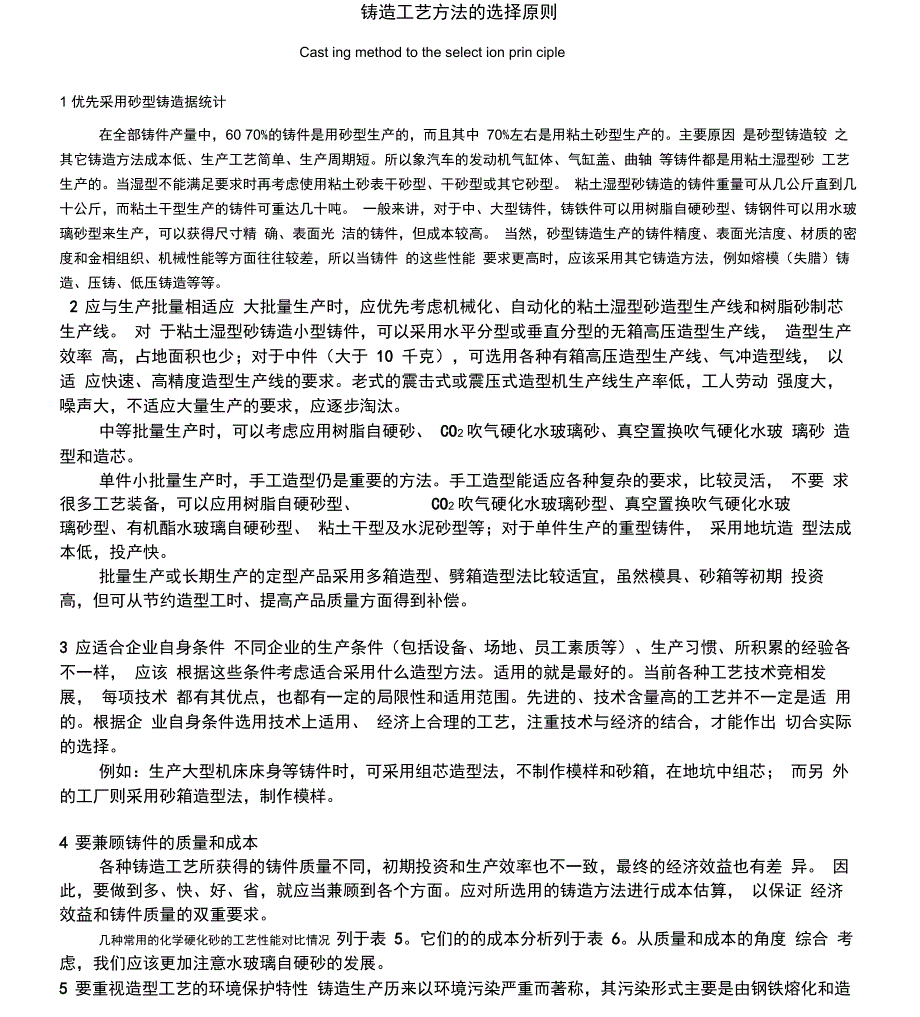

铸造工艺方法的选择原则Cast ing method to the select ion prin ciple1 优先采用砂型铸造据统计在全部铸件产量中，60 70%的铸件是用砂型生产的，而且其中 70%左右是用粘土砂型生产的主要原因 是砂型铸造较 之其它铸造方法成本低、生产工艺简单、生产周期短所以象汽车的发动机气缸体、气缸盖、曲轴 等铸件都是用粘土湿型砂 工艺生产的当湿型不能满足要求时再考虑使用粘土砂表干砂型、干砂型或其它砂型 粘土湿型砂铸造的铸件重量可从几公斤直到几十公斤，而粘土干型生产的铸件可重达几十吨 一般来讲，对于中、大型铸件，铸铁件可以用树脂自硬砂型、铸钢件可以用水玻璃砂型来生产，可以获得尺寸精 确、表面光 洁的铸件，但成本较高 当然，砂型铸造生产的铸件精度、表面光洁度、材质的密度和金相组织、机械性能等方面往往较差，所以当铸件 的这些性能 要求更高时，应该采用其它铸造方法，例如熔模（失腊）铸造、压铸、低压铸造等等2 应与生产批量相适应 大批量生产时，应优先考虑机械化、自动化的粘土湿型砂造型生产线和树脂砂制芯生产线 对 于粘土湿型砂铸造小型铸件，可以采用水平分型或垂直分型的无箱高压造型生产线， 造型生产效率 高，占地面积也少；对于中件（大于 10 千克），可选用各种有箱高压造型生产线、气冲造型线， 以适 应快速、高精度造型生产线的要求。
老式的震击式或震压式造型机生产线生产率低，工人劳动 强度大， 噪声大，不适应大量生产的要求，应逐步淘汰中等批量生产时，可以考虑应用树脂自硬砂、 CO2 吹气硬化水玻璃砂、真空置换吹气硬化水玻 璃砂 造型和造芯单件小批量生产时，手工造型仍是重要的方法手工造型能适应各种复杂的要求，比较灵活， 不要 求很多工艺装备，可以应用树脂自硬砂型、 CO2 吹气硬化水玻璃砂型、真空置换吹气硬化水玻璃砂型、有机酯水玻璃自硬砂型、 粘土干型及水泥砂型等；对于单件生产的重型铸件， 采用地坑造 型法成本低，投产快批量生产或长期生产的定型产品采用多箱造型、劈箱造型法比较适宜，虽然模具、砂箱等初期 投资 高，但可从节约造型工时、提高产品质量方面得到补偿3 应适合企业自身条件 不同企业的生产条件（包括设备、场地、员工素质等）、生产习惯、所积累的经验各不一样， 应该 根据这些条件考虑适合采用什么造型方法适用的就是最好的当前各种工艺技术竞相发展， 每项技术 都有其优点，也都有一定的局限性和适用范围先进的、技术含量高的工艺并不一定是适 用的根据企 业自身条件选用技术上适用、 经济上合理的工艺，注重技术与经济的结合，才能作出 切合实际的选择。
例如：生产大型机床床身等铸件时，可采用组芯造型法，不制作模样和砂箱，在地坑中组芯； 而另 外的工厂则采用砂箱造型法，制作模样4 要兼顾铸件的质量和成本各种铸造工艺所获得的铸件质量不同，初期投资和生产效率也不一致，最终的经济效益也有差 异 因此，要做到多、快、好、省，就应当兼顾到各个方面应对所选用的铸造方法进行成本估算， 以保证 经济效益和铸件质量的双重要求几种常用的化学硬化砂的工艺性能对比情况 列于表 5它们的的成本分析列于表 6从质量和成本的角度 综合 考虑，我们应该更加注意水玻璃自硬砂的发展5 要重视造型工艺的环境保护特性 铸造生产历来以环境污染严重而著称，其污染形式主要是由钢铁熔化和造型材料带来的空气污 染和 废渣污染，其中由造型材料带来的空气污染和废渣污染最为严重根据概略统计，每生产 1吨铸件需耗约1吨新砂，同时废弃约 1吨旧砂目前我国年生产铸件 约 2400万吨，年排放的旧砂量也约 2400万吨，这不仅占去了大量的土地，浪费了大量的自然资源， 而且 造成了严重的环境污染要消减旧砂排放量，必须尽量采用旧砂回用率高的铸造工艺， 粘土湿 型砂、 树脂砂工艺等但是，粘土湿型砂存在较大的粉尘污染和煤粉黑色污染， 煤粉在浇注过程中的燃烧和分解产生 的有害气体还导致严重的空气污染；而树脂砂生产现场的空气中游离着许多有机废气（SO2、甲醛、苯、甲苯等），浇注后会产生大量有有害气体，对人体的健康非常有害。
水玻璃砂由硅砂、无机水玻璃粘结剂等组成，采用 CO2 气体或有机酯（如乙二醇二乙酸脂等） 作固 化剂，生产环境友好，不产生有害气体与粘土砂和树脂砂相比，水玻璃砂工艺是最可能实现 绿色清洁 铸造生产的造型制芯工艺铸造方法的特点和适用范围见下表:铸造方法铸件材质铸件重量表面光洁度铸件复杂程度生产成本适用范围工艺特点砂型各种材几十克~最常用的铸造方法手工造型：单件、小批量和难以使手工：灵活、易行，但效率低，劳动强度大，尺寸精度和表面质量低铸造质很大差简单低用造型机的形状复杂的大型铸件机械：尺寸精度和表面质量高，但机械造型：适用于批量生产的中、小铸件投资大金属型铸有色合几十克~好复杂铸件金属模的费用小批量或大批量生产的非铁合金铸铸件精度、表面质量高，组织致密，造金20公斤较咼件，也用于生产钢铁铸件力学性能好，生产率高熔模铸造铸钢及有色合金几克几公斤很好任何复杂程度批量牛产时比完全用机加工生产便宜各种批量的铸钢及高熔点合金的小型复杂精密铸件，特别适合铸造艺术品、精密机械零件尺寸精度高、表面光洁，但工序繁多，劳动强度大陶瓷型铸铸钢及几公斤~很好较复杂曰主 昂贵模具和精密铸件尺寸精度高、表面光洁，但生产率造铸铁几百公斤低石膏型铸铝、镁、几十克~很好较复杂高单件到小批量造锌合金几十公斤低压有色合几十克~复杂（可金属模的制作小批量，最好是大批量的大、中型有铸件组织致密，工艺出品率高，设铸造金几十公斤好用砂芯）费用高色合金铸件，可生产薄壁铸件备较简单，可米用各种铸型，但生产效率低差压铸造铝、镁合金几克几十公斤好复杂（可用砂芯）高性能和形状复杂的有色合金铸件压力可控，铸件成型好，组织致密，力学性能好，但生产效率低压力铝、镁合几克几好复杂（可金属模的制作大量生产的各种有色合金中小型铸铸件尺寸精度高、表面光洁，组织铸造金十公斤用砂芯）费用很高件、薄壁铸件、耐压铸件致密，生产率高，成本低。
但压铸机和铸型成本高离心铸造灰铁、球铁几十公 斤〜几吨较好般为圆筒形铸件较低小批量到大批量的旋转体形铸件、各种直径的管件铸件尺寸精度高、表面光洁，组织致密，生产率高连续铸造钢、有色很大较差长形连续铸件低固定截面的长形铸件，如钢锭、钢管 等组织致密，力学性能好，生产率高消失模铸造各种几克几吨较好较复杂较低不同批量的较复杂的各种合金铸件铸件尺寸精度较高，铸件设计自由度大，工艺简单，但模样燃烧影响环境。
