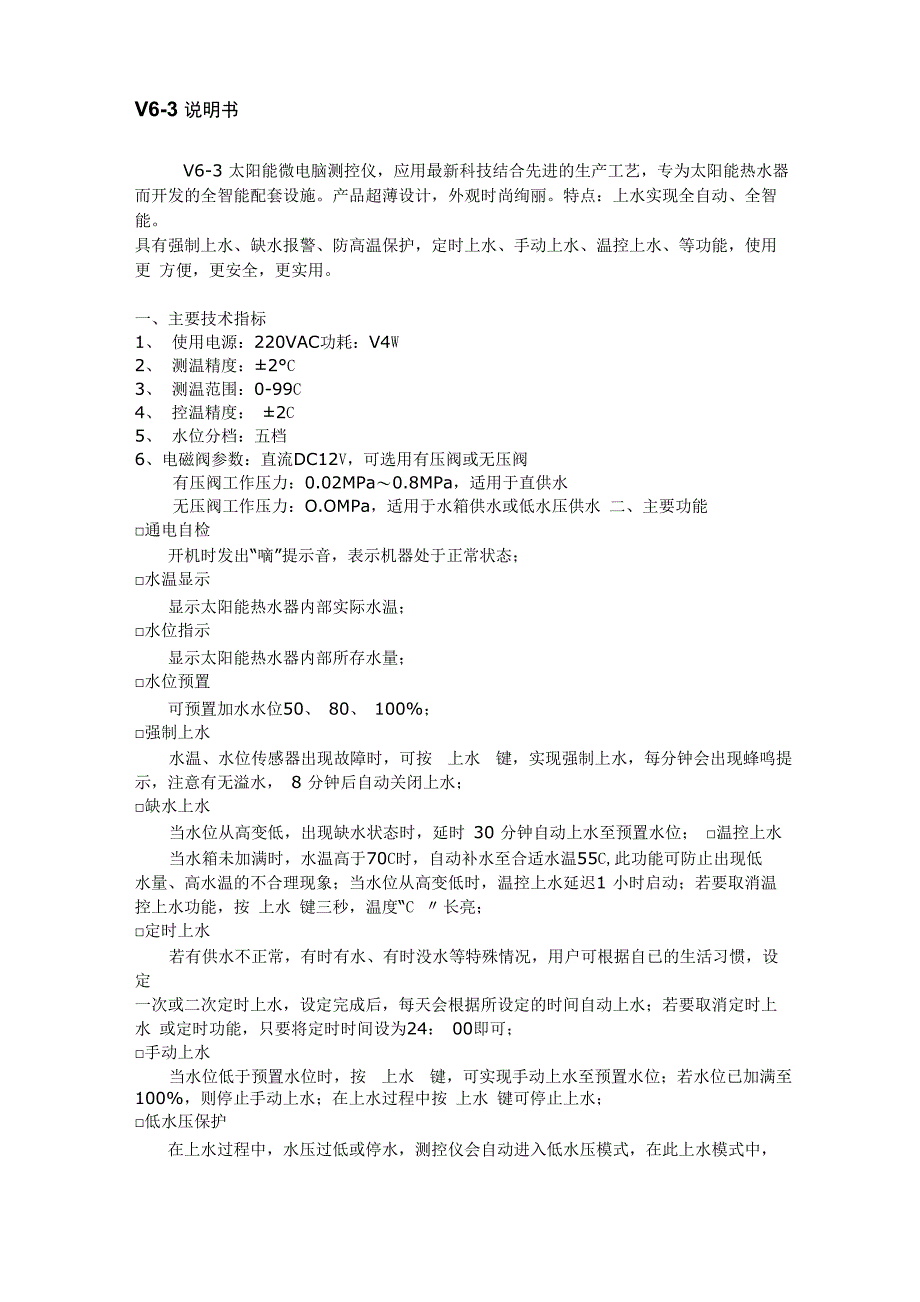

V6-3 说明书V6-3 太阳能微电脑测控仪，应用最新科技结合先进的生产工艺，专为太阳能热水器 而开发的全智能配套设施产品超薄设计，外观时尚绚丽特点：上水实现全自动、全智能 具有强制上水、缺水报警、防高温保护，定时上水、手动上水、温控上水、等功能，使用更 方便，更安全，更实用一、主要技术指标1、 使用电源：220VAC功耗：V4W2、 测温精度：±2°C3、 测温范围：0-99C4、 控温精度： ±2C5、 水位分档：五档6、电磁阀参数：直流DC12V，可选用有压阀或无压阀有压阀工作压力：0.02MPa〜0.8MPa，适用于直供水无压阀工作压力：O.OMPa，适用于水箱供水或低水压供水 二、主要功能□通电自检开机时发出“嘀”提示音，表示机器处于正常状态；□水温显示显示太阳能热水器内部实际水温；□水位指示显示太阳能热水器内部所存水量；□水位预置可预置加水水位50、 80、 100%；□强制上水水温、水位传感器出现故障时，可按 上水 键，实现强制上水，每分钟会出现蜂鸣提 示，注意有无溢水， 8 分钟后自动关闭上水；□缺水上水当水位从高变低，出现缺水状态时，延时 30 分钟自动上水至预置水位； □温控上水当水箱未加满时，水温高于70C时，自动补水至合适水温55C,此功能可防止出现低 水量、高水温的不合理现象；当水位从高变低时，温控上水延迟1 小时启动；若要取消温 控上水功能，按 上水 键三秒，温度“C 〃长亮；□定时上水若有供水不正常，有时有水、有时没水等特殊情况，用户可根据自已的生活习惯，设定 一次或二次定时上水，设定完成后，每天会根据所设定的时间自动上水；若要取消定时上水 或定时功能，只要将定时时间设为24： 00即可；□手动上水当水位低于预置水位时，按 上水 键，可实现手动上水至预置水位；若水位已加满至 100%，则停止手动上水；在上水过程中按 上水 键可停止上水；□低水压保护在上水过程中，水压过低或停水，测控仪会自动进入低水压模式，在此上水模式中，测 控仪会间隔30 分钟启动上水，若30 分钟内仍不能使水位上升一档，则停止30 分钟，然 后再启动上水，反复循环运行，并连续监测水箱是否超高温直至水位上升，以避免在低水压 或停水时发生以下严重后果：①电磁阀、水泵长期通电运行，造成水泵空转烧毁；②由于太 阳能真空管破裂或其它原因漏水，造成不断上水而水箱、屋顶长期流水；③停水后，突然来 水，由于空晒，太阳能水箱温度过高，而造成炸管；□炸管保护当水箱温度-5°C,当水箱无水时，温度超出95°C时，自动上水和手动上水功能暂时无效（温 度降低后即自动恢复），防止高温情况下上水造成炸管现象。
三、使用方法 通电后，测控仪会自动将水位加满至100%，太阳能上水是全智能运行的，因此用户不必作任何操作，当用户想变更预置水位，采用定时模式可按以下方法操作：水位预置按 设置 键，预置水位指示快速跳动，提示所设置水位，根据气候、日照强度，将水位 设置到所需水位，得到合适的水温；定时上水在需要定时上水的时刻，按 设置 键三秒，听到“嘀”短提示音后放手，数码显示“00”， 再按 设置 键设定延时时间，设置完后， “定时”点亮；若三小时后上水，按 设置 键三 秒，听到“嘀”短提示音后放手，再按 设置 键三下，数码显示“03”，则定时完成，三小 时后启动上水，以后每天该时刻启动上水；温控上水 根据季节不同，太阳光照强度不同，仪表内置有温控上水功能，若用户需取消则按 上 水键约三秒钟，''嘀〃短提示音后放手，温度符号“C〃常亮，则取消成功四、注意事项1、 为保护太阳能热水器及水温水位传感器，水箱内不得长期无水；2、 为防止错误操作及电源不正常控制失灵等意外问题造成长时间水箱溢流，太阳能热水器 必须安装在不发生水漏到室内或喷射造成事故的地方，并注意防雷击；五、三 包一年内非人为损坏，产品实行三包，产品终身维修常见处理故障现象原因理办迭丑机无自段不电压不足或妾下电圏福头水诙指贡覧同擂头標触不克 価氐或四践 诵宙击厠坏红鱼色榇叩对至容 播屋述更按络槪i 靈换主机上水遽楼壺石上水试朮Jjlj□［牴或电硫 阀谑風有脏勒圮尝厢圧上水以沽莊六、全智能测控仪的安装1、打开测控仪下方接线盒盖；2、将水温水位传感器探头电缆的插座与插头红色色标相对应，然后插紧，将插座与 插头放入卡槽内固定；3、将托架安装在不直接淋水又便观察使用的地方，用螺钉固定牢固；4、将测控仪挂在托架上，参照接线示意图将电磁阀、连接线接到对应的接线座上；5、连接线可从左右后三个位置出线，盖上接线盒盖，全部安装完毕后检查无误上电 自检。
七、电磁阀的安装 1、安装方向“电磁阀”进水端与出水端不得装错，有滤网为进水端，底部箭头所示为水流方 向；2、二芯对接线与电磁阀相连，引线可加长，接线时应选用线径较大的电缆线；3、V6-3 全自动测控仪所配的电磁阀自身带有止回装置，可不安装单向止回阀；4、连接进水端的管子应采用软管或其它方便拆卸的管子，以方便清除滤网上的阻塞 物全部安装完毕后检查无误上电自检八、水温水位传感器的安装 1、先在溢流管上旋上电缆固紧附件，将传感器由溢流管插入，轻松引线，使之贴紧进口处， 随后将电缆向内伸进1 公分左右，然后用压板卡紧电缆；2、将电缆端插座和传感器插头标记相对应，然后插紧，将插件用扎带固定，插件护 管口向下，已防插件淋湿或浸湿；3、将电缆引进室内，将室外电缆固定，以免拉伤擦伤；4、传感器绝不能与电加热管相碰或距离过近；5、安装过程中绝对不能让插座淋湿或浸湿另有下置式传感器，从水箱底部向上安 装，拧紧安装固定螺帽，不得有渗水（见安装示意图）上凰戒传密斜TIiLfSSH 1上下申旨安装示童囹。
