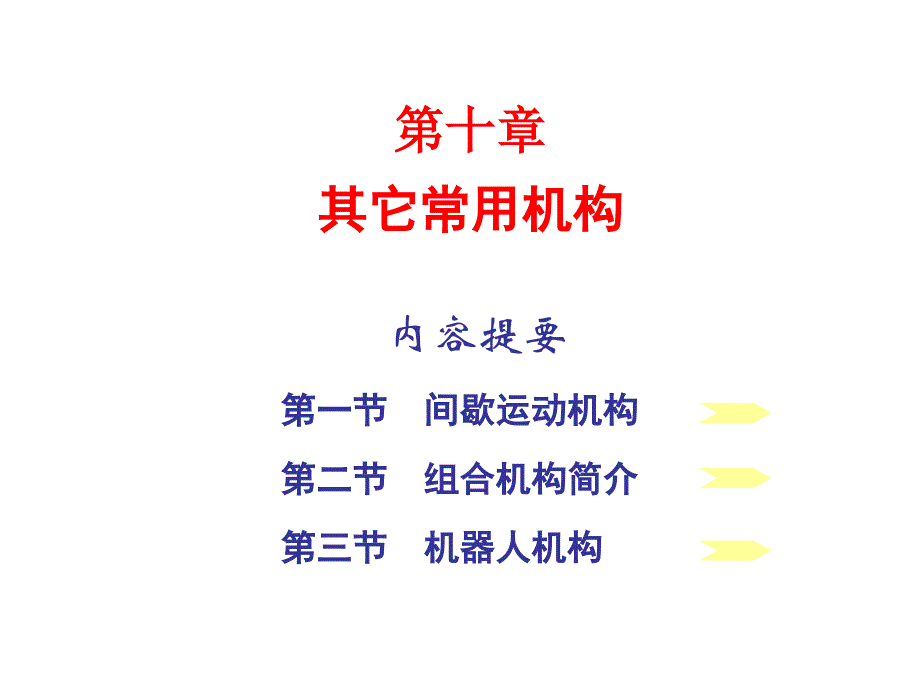

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第十章,其它常用机构,内容提要,第一节 间歇运动机构,第二节 组合机构简介,第三节 机器人机构,第一节,间歇运动机构,一、间歇运动机构实例,二、对间歇运动机构的基本要求,三、棘轮机构,四、槽轮机构,五、凸轮式间歇运动机构,实例1 灌装冷霜的多工位自动机,实例2 电影放映机,送上空盒,送出成品,盖盒盖,贴锡纸,灌霜,一、间歇运动机构实例,二、对间歇运动机构的基本要求,1运动系数,从动构件的一个运动周期分为两部分：,运动时间,T,d,和,停歇时间,T,t,运动系数,:运动时间占整个运动周期的比例运动系数越小，工作台转位越快，可提高生产率但运动系数小，则启动和停止时的加速度可能太大所以，在设计中应慎重选择这一参数也有用,动停比,k,来代替运动系数的，动停比是运动时间和停歇时间的比值：,显然，动停比和运动系数间有如下关系,分度数,n,当从动构件作间歇回转运动时，在从动构件一周内停歇的次数称为分度数它直接和工作台的工位数有关，一般是设计的给定数据也有一些间歇运动机构不用分度数这一概念，而只讨论每次分度运动所转过的角度。
动力学性能,间歇运动机构中的从动构件在一个很短的时间内要经历启动、加速、减速、停止的过程和凸轮从动件的运动一样，如果从动件运动规律不好，会产生较大的加速度，从而带来惯性负荷并产生冲击因此，要注意从动构件的运动规律定位精度,许多应用场合要求从动构件（工作台）有较好的定位精度影响定位精度的因素,制造误差,间隙,动态误差,：,减速时的惯性力常常使从动构件在应该停止时发生残余振动保证定位精度的方法,自身就能实现较精确的定位,要另外设置定位装置,三、棘轮机构,棘轮机构是一种应用历史很久的间歇运动机构在第一章中牛头刨床的进给传动系统中，我们已见过它的应用组成和特点,类型,应用,设计要点,（一）棘轮机构的组成和特点,组成,摇杆 1 主动构件，作往复摆动运动,棘轮 3 单向的间歇运动,驱动棘爪 2,止动棘爪 4,弹簧 5,（1）调整摇杆摆角,（2）装置遮板,调整棘轮每次转过角度的方法,：,优点 缺点,冲击和噪声较大,定位精度差,只能用于速度不高、载荷不大、精度要求不高的场合,结构简单,制造容易,步进量易于调整,特点,（二）棘轮机构的类型,齿式棘轮机构,摩擦式棘轮机构,外啮合,内啮合,克服了齿式棘轮机构冲击和噪声大的缺点,可实现棘轮转动角度的无级调节,运动精度较差。
外啮合,内啮合,结构紧凑，外形尺寸小,内啮合齿式棘轮机构,摩擦式棘轮机构,外啮合,内啮合,当需要使棘轮得到不同方向的转动时，棘轮的齿可作成矩形，而棘爪作成可翻转的三）棘轮机构应用范围的扩展,棘轮机构除了可实现间歇送进、分度运动以外，还可作为制动器和超越离合器使用制动器,发生事故时，止动棘爪突然伸出，可防止卷筒逆转单向离合器可看作是一个内接式摩擦棘轮机构星轮 1 主动件 套筒 2 从动件 滚柱 4,超越离合器,星轮 1 逆时针回转时，滚柱 4 带动套筒一同回转星轮 1 顺时针回转时，套筒停止不动套筒只随星轮逆时针方向回转，从这个意义上说，它是一个,单向离合器,它也可以成为一个,超越离合器,：,当套筒从另一条传动路线得到一个更快的逆时针回转速度时，星轮相对于套筒成了顺时针回转，楔形空间中的摩擦不再起作用，套筒可以超越星轮以高速转动超越离合器在机床中有所应用，它使正常切削的运动链和快速运动的运动链可并行不悖地起作用四）棘轮机构的设计要点,1.模数和齿数的确定,与齿轮相同，棘轮轮齿的有关尺寸也用模数作为计算的基本参数模数已标准化，但棘轮的标准模数按其顶圆直径来计算：,棘轮齿数,顶圆直径,模数,模数的选取根据棘轮机构的使用条件和运动要求选定。
由棘轮机构的使用条件可确定棘轮的最小转角，齿数太小则可能保证不了最小转角的实现模数决定了齿的大小，模数应根据齿和棘爪的强度来确定2.棘轮的齿形,棘轮单向回转,非对称梯形 三角形,(载荷较小时使用),棘轮齿形和其它尺寸的计算可参阅机械设计的有关手册棘轮双向回转：,矩形,四、槽轮机构,棘轮机构是一种应用很广泛的间歇运动机构组成和特点,类型,运动分析,设计要点,外槽轮机构,分度数,n,4,（一）槽轮机构的组成和特点,拨盘 1 主动构件，作连续回转运动圆柱销 A 安装于拨盘上槽轮 2 从动构件，有径向槽、锁止弧当拨盘上的圆柱销进入径向槽之前，槽轮上的内凹锁止弧锁住，槽轮静止不动刚开始进入槽轮上的径向槽的瞬间锁止弧刚好被松开，圆柱销,A,将驱动槽轮转动槽轮在圆柱销驱动下转过,90,度圆柱销即将脱离径向槽的瞬间，槽轮上的另一个锁止弧又被锁住，槽轮又静止不动拨盘连续转动，槽轮作间歇运动，拨盘转过4周，槽轮转过1周实例 灌装冷霜的多工位自动机,n,6,实例 电影放映机,n,4,结构简单,易于制造,工作可靠,机械效率较高,同时具有分度和定位的功能,（但拨盘上的锁住弧定位精度有限，当要求精确定位时，还应设置定位销）。
设计自由度小：,在分度数确定以后，运动系数也随之确定而不能改变，这是其突出缺点不适用于高速：,虽然振动和噪声比棘轮机构小，但槽轮在启动和停止的瞬间加速度大，有冲击优 点 缺 点,一般取分度数,n,48二）槽轮机构的类型,平面槽轮机构,:传递平行轴间运动,外槽轮机构,应用最广,内槽轮机构,停歇时间短，运动时间长，因此传动更平稳,所占的空间小,曲线槽的槽轮机构,不等臂长的多销槽轮机构,可以改变分度过程的运动规律，使之更为平稳,槽轮一周中可实现几个运动和停歇时间均不相同的运动要求径向槽的,尺寸不同,拨盘上圆销,分布不均匀,空间槽轮机构,:传递相交轴间的运动,（三）外槽轮机构的运动分析,1.运动系数,和运动周期,是与拨盘的转角,和,进入径向槽的瞬间,脱离径向槽的瞬间,圆柱销的线速度应沿着径向槽的中心线方向,v,v,避免发生刚性冲击,因为拨盘是等速回转,运动时间,T,d,对应,2,1,运动周期,T,对应,2,运动系数,A,O,1,O,2,槽轮径向槽数,运动系数,故,运动系数,由此得出结论：,，即最少为槽,若需要使,，可在拨盘上均匀地放置个圆销,例如，,.运动分析,进入区,为负,离开区,为正,x,解出,几何关系,输出角位移表达式,输出角位移表达式,输出角速度的无因次表达式,输出角加速度的无因次表达式,求一阶导数,求二阶导数,输出构件的角速度和角加速度是槽数和位置的函数,输出构件的特性与什么有关？,外槽轮机构,内槽轮机构,在圆销进入和脱离的瞬间，角加速度存在突变，因此，在这两个瞬间存在柔性冲击。
当径向槽数减少时，速度和加速度峰值急剧增加；所以，一般不推荐使用,z,3,的情况内槽轮机构的动力学性能比外槽轮机构要好得多四）槽轮机构的设计要点,（1）槽数和圆销数的确定,根据使用场合所要求的分度数确定槽轮的槽数,z，,根据对运动系数的要求确定圆销数,m,2）中心距的确定,它是决定槽轮机构所占空间大小的关键尺寸中心距偏大受到空间布局的制约若中心距太小，拨盘的关键尺寸,R,也小；因而圆销直径和各部分的其它尺寸都不得不受到限制尺寸,R,小，圆销和槽的受力就更大所以，中心距偏小受到强度的制约槽轮机构的其它结构尺寸的确定可参阅机械设计的有关手册凸轮式间歇运动机构,也称为,分度凸轮机构,它是上个世纪中叶以后才发展起来的新型间歇运动机构五、凸轮式间歇运动机构,组成和工作原理,类型,特点和应用,（一）凸轮式间歇运动机构的组成和工作原理,蜗杆分度凸轮机构,（应用最多）,主动凸轮,从动盘,机架,机架,凸脊,轴线相互垂直交错,滚子,凸轮上有一条凸脊，如果凸脊沿一条螺旋线布置，就像一个蜗杆，那么凸轮连续转动时就带动从动盘像蜗轮那样连续转动但凸轮上的凸脊经过这样的设计：当凸轮在连续回转时，使从动盘作间歇运动从动盘上的滚子可以绕其自身轴线转动，可减小凸轮面和滚子之间的滑动摩擦。
两轴间的中心距可作微量调整，以消除凸轮轮廓面和滚子之间的间隙，实现“预紧”，不但可减小间隙带来的冲击，而且在从动盘停歇时可得到精确的定位二）凸轮式间歇运动机构的类型,蜗杆分度凸轮机构,圆柱分度凸轮机构,在从动盘上可以布置较多的滚子，能实现较大的分度数难以实现预紧从动盘,主动凸轮,滚子分布在从,动盘的端面上,平行分度凸轮机构,从动盘,主动凸轮,均匀分布的三组滚子,片共軛平面凸轮,凸轮的突起部分的曲线可推动从动盘转动凸轮的圆弧部分卡在两个滚子之间，实现停歇时的定位平行分度凸轮可实现,“一分度”,，即凸轮转过一周，从动盘也转过一周，并停歇一段时间模切机送进系统,（压制纸盒）,输入：连续转动,模切区,冲模,分度凸轮机构,联轴器,链轮,牙排（夹持纸板）,链条,链轮：间歇转动,链条：步进运动,（三）凸轮式间歇运动机构的特点和应用,和棘轮机构槽轮机构相比，突出的优点：,1）运转可靠，转位准确；,2）无需另加定位装置，而且定位可靠；,3）设计自由度大：分度凸轮机构的分度数决定了滚子数目，而动停比则取决于凸轮廓线设计，二者之间没有确定的关系，因此设计者有较大的设计自由度；,4）通过从动盘运动规律的合理设计，可减小动载荷和冲击，因此它的运转速度可以比棘轮机构和槽轮机构高得多，蜗杆式分度凸轮的转速已达3000 r/min。
分度凸轮机构被公认为当前,最理想的高速、高精度的间歇运动机构,它在许多场合正逐渐取代棘轮机构和槽轮机构，已在高速冲床、加工中心、模切机、多色印刷机、包装机和许多轻工自动机械中得到应用，而且,会得到越来越广泛的应用,我国从80年代开始研制、生产这类机构一些分度凸轮机构已经实现设计的系列化，并像齿轮减速器那样作为单独的部件在专门的工厂生产机器的设计者只要根据分度数、动停比和其它要求选用或订货即可天津大学在分度凸轮方面的研究在国内占有重要地位表10-1 各种分度凸轮机构特性比较,机构类型,平行分度,凸轮机构,圆柱分度,凸轮机构,蜗杆分度,凸轮机构,轴线相对位置,平行,垂直交错,垂直交错,分度数,一般18,最大不超过16,一般624,也有用到64,一般312,最大可达48,凸轮最高转速 r/min,最大 1000,最大 300,一般不超过1000，,制造精良的最大可达 3000,预紧情况,易于作到,不易作到,易于作到,分度精度,刚性,一般,一般,高,适用场合,中、高速，轻载,中、低速，中、轻载,高速，中、重载，高精度,。
