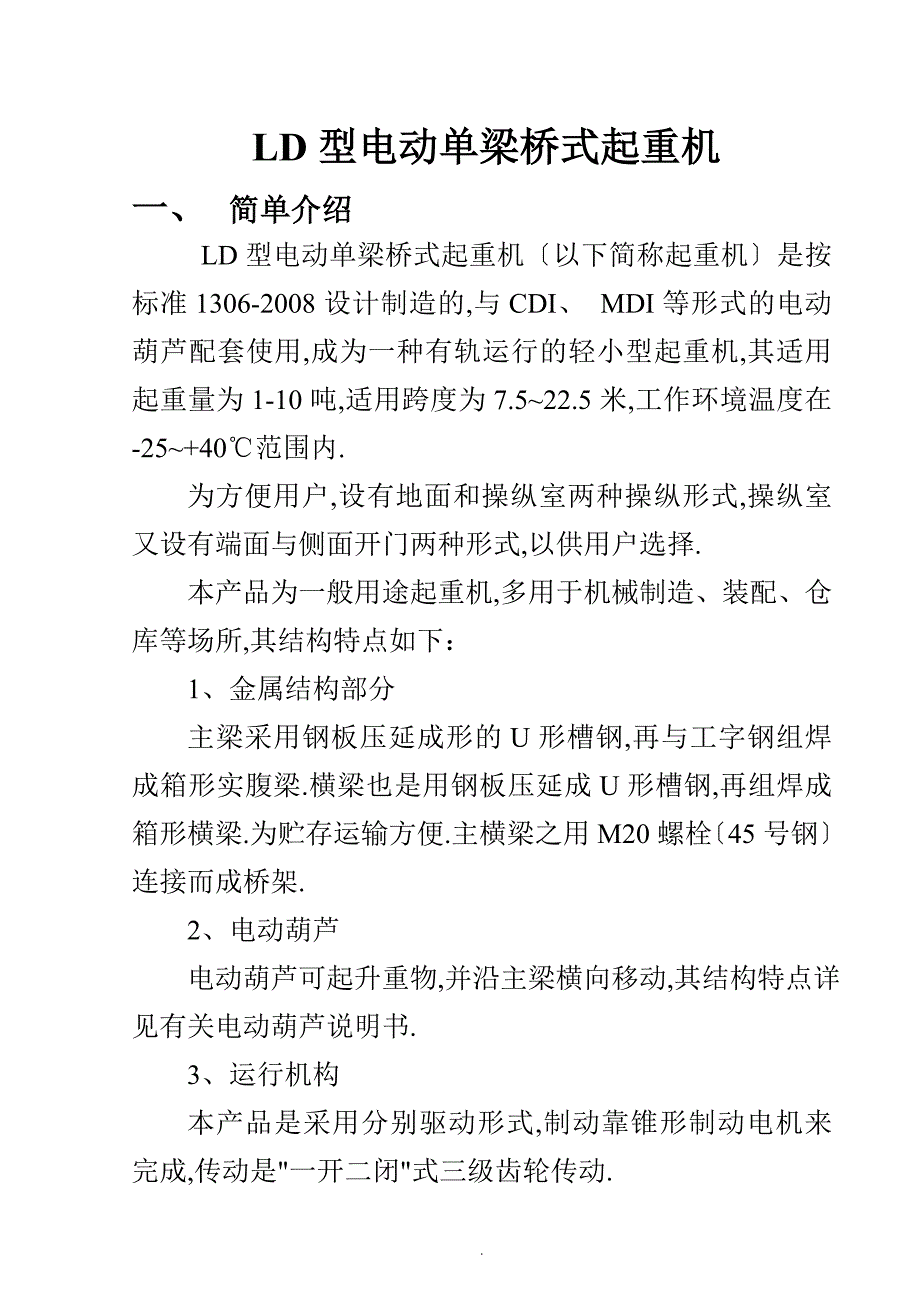

LD型电动单梁桥式起重机一、 简单介绍LD型电动单梁桥式起重机〔以下简称起重机〕是按标准1306-2008设计制造的,与CDI、 MDI等形式的电动葫芦配套使用,成为一种有轨运行的轻小型起重机,其适用起重量为1-10吨,适用跨度为7.5~22.5米,工作环境温度在-25~+40℃范围内.为方便用户,设有地面和操纵室两种操纵形式,操纵室又设有端面与侧面开门两种形式,以供用户选择.本产品为一般用途起重机,多用于机械制造、装配、仓库等场所,其结构特点如下：1、金属结构部分主梁采用钢板压延成形的U形槽钢,再与工字钢组焊成箱形实腹梁.横梁也是用钢板压延成U形槽钢,再组焊成箱形横梁.为贮存运输方便.主横梁之用M20螺栓〔45号钢〕连接而成桥架.2、电动葫芦 电动葫芦可起升重物,并沿主梁横向移动,其结构特点详见有关电动葫芦说明书.3、运行机构本产品是采用分别驱动形式,制动靠锥形制动电机来完成,传动是"一开二闭"式三级齿轮传动.4、电气设备本产品所用运行电动机有单速锥形鼠笼电动机〔用于运行速度20、30和45米/分〕地操和锥形绕线电动机〔用于运行速度45、60、75米/分〕驾操二种形式,随操纵形式不同,设有两种电气控制.电动葫芦与整个起重机均设有安全装置,如起升限位开关,终点限位开关等.5、本产品规格表示方法如下〔1〕地面操纵例：起重量3吨,跨度10.5米,运行速度30米/分.表示方法：LD3-10.5-30〔2〕操纵室操纵例：起重量5吨,跨度16.5米,运行60米/分.表示方法：LDC5-16.5-60二、 外形总图图 1注: 厂房屋顶高度应比起重机最高尺寸≥200mm 括号内尺寸<800>仅为闭式端面开门操纵室用.三、性能参数表1.技术规格: 起重量跨度中级工作制度 JC=25%主 要 尺 寸起重机运行机构电动葫芦电动机电电源车轮直径轨面宽度轨面至起重机顶距离吊钩至轨面最小尺寸主梁最大厚度吊钩至轨道中心距离地 操驾 操驾闭操运行速度电动机电动葫芦型式起升速度起升高度运行速度大车轮距起重机最大宽度大车轮距起重机最大宽度大车轮距起重机最大宽度型号功率转速吨LKυKWυυ1Hυ2DH1hh1L1L2KBKBKB米米/分千瓦转/分米/分米米/分毫米毫米毫 米17.5~1230 45 60 73 45/22.5ZDY21-4 ZDR12-4 ZD22-4/81380 1380/680CD CD MD7 8 8/0.86 9 12 18 24 3020 20锥 形 鼠 笼 式3相 50HZ 380Vφ400 φ27037~70500 735 550 2000 2500 2000 2750 785 600 796 1274 2500 3000 2500 3120 2500 3120570 630 815 700 3000 3500 3000 3500 3000 350012.5~1719.522.527.5~12 2000 2500 2000 2750500 960 600 2500 3000 2500 3120 2500 3120570 990 700 871.5 1292.5690 990 820 3000 3500 3000 3500 3000 350012.5~13.514~1719.5~2237.5~12500 630 2000 2500 2000 2750 3000 3500570 700 2500 3000 2500 3120 2500 3120690 1115 820 796 1274770 900 860 990 3000 3500 3000 3500 3000 350012.5~14.515~1719.522.557.5~10.5570 700 2000 2500 2000 2750 2500 3120690 1290 820 841.5 1310 2500 3000 2500 3120850 990 3000 3500 3000 3500 3000 3500870 1300 1010 11~12.513~1719.522.5107.5~10.5705 82011~14.5885 1000 841.5 131015~17895 1010 2500 3100 2500 3100 2500 310019.51035 1150 22.51085 1465 1200 3000 3600 3000 3600 3000 36002.总重与轮压吨位操 纵型 式跨度吨位7.5810.51113.51416.51719.522.51地操总重1.341.381.551.632.072.122.322.363.003.41最大轮压0.870.880.920.941.041.061.11.111.451.54驾开操总重1.751.792.022.042.482.532.732.723.403.81最大轮压1.181.191.231.251.351.371.411.421.741.84驾闭操总重1.771.812.022.002.482.532.732.773.403.81最大轮压1.191.201.241.262.471.371.411.421.741.842地操总重1.601.651.901.952.262.392.642.693.854.60最大轮压1.461.471.541.551.621.681.741.752.182.38驾开操总重2.012.062.312.362.672.793.043.094.255.00最大轮压1.771.781.851.861.931.972.042.052.482.68驾闭操总重2.032.082.332.382.672.793.043.094.255.00最大轮压1.791.801.871.881.931.972.042.052.482.683地操总重1.701.752.002.052.352.582.922.974.284.83最大轮压1.992.002.072.092.152.222.323.372.809.24驾开操总重2.112.162.412.462.762.983.323.374.685.23最大轮压2.302.312.382.402.462.522.622.633.103.24驾闭操总重2.132.182.432.482.762.983.323.374.085.23最大轮压2.322.332.402.422.462.522.622.633.103.245地操总重2.002.052.302.482.882.943.243.304.575.65最大轮压3.093.123.203.243.343.353.443.463.854.20驾开操总重2.412.462.712.893.293.353.653.714.976.05最大轮压3.403.433.513.553.653.663.753.774.234.58驾闭操总重2.432.482.732.913.293.353.653.714.976.05最大轮压3.423.453.533.573.653.663.753.774.234.5810地操总重2.892.973.403.514.134.224.995.096.147.27最大轮压5.515.535.645.675.815.836.036.056.326.60驾开操总重3.293.373.803.914.534.625.395.496.547.67最大轮压5.815.835.945.976.116.136.336.956.446.71驾闭操总重3.393.373.803.914.534.625.395.496.547.67最大轮压5.815.835.945.976.116.136.336.956.446.71四、安 装图2 主梁与横梁连接1、在用户现场上将起重机运行机构的驱动装置安装在横梁上.2、按图2所示,将主梁与横梁用螺栓连接起来,主梁同横梁连接面在组装前应清理干净,主横梁组装后可按标准/ZQ8012-88中的有关要求进行检验.3、将起重机的终点行程开关与电控箱等电器组装到横梁上,接通有关电气部分,调试两台运行电动机,使其转向一致.4。
