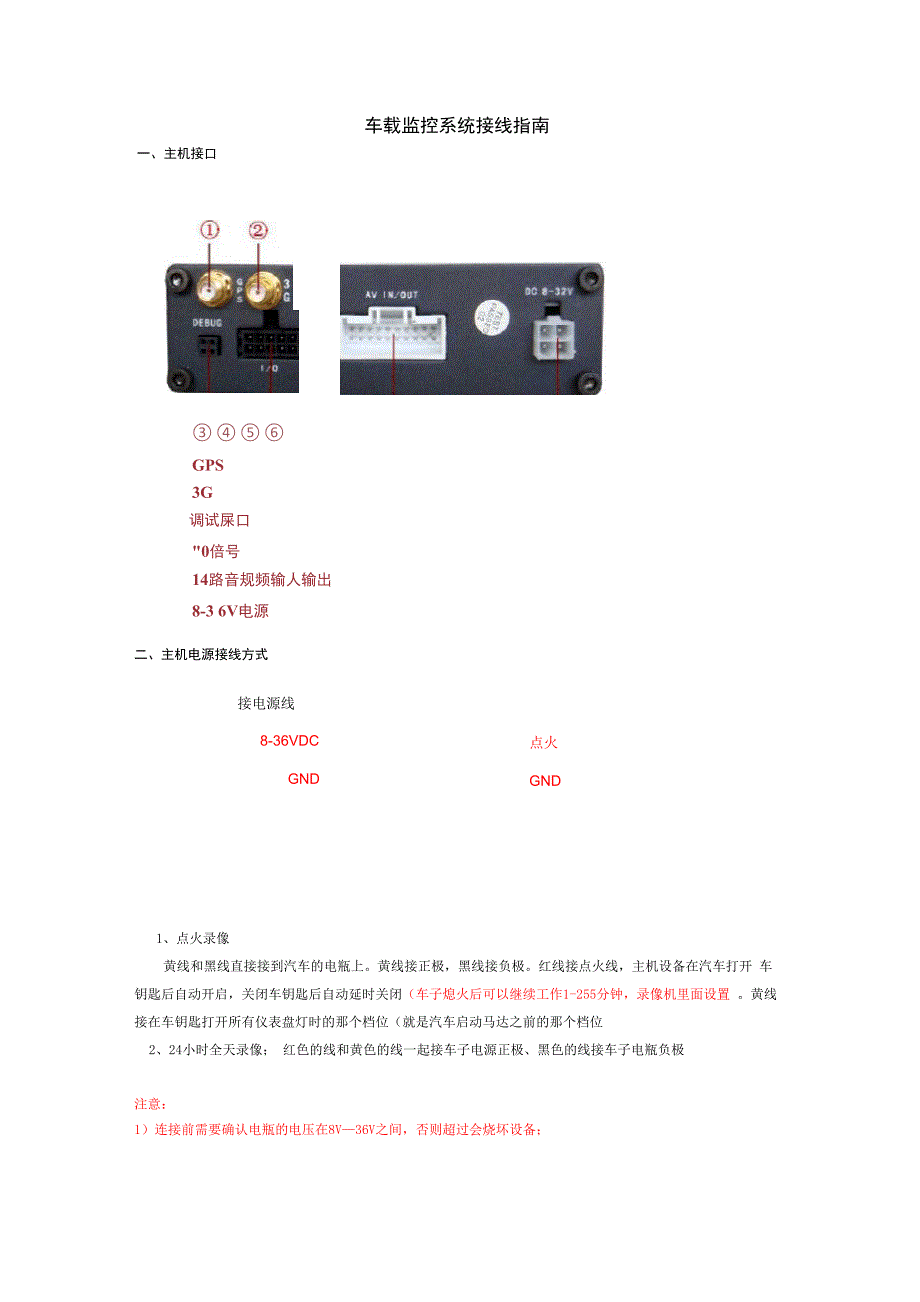

车载监控系统接线指南一、主机接口③ ④ ⑤ ⑥GPS3G调试屎口"0倍号14路音规频输人输出8-3 6V电源二、主机电源接线方式接电源线点火GND8-36VDCGND1、点火录像黄线和黑线直接接到汽车的电瓶上黄线接正极，黑线接负极红线接点火线，主机设备在汽车打开 车钥匙后自动开启，关闭车钥匙后自动延时关闭（车子熄火后可以继续工作1-255分钟，录像机里面设置 黄线接在车钥匙打开所有仪表盘灯时的那个档位（就是汽车启动马达之前的那个档位2、24小时全天录像； 红色的线和黄色的线一起接车子电源正极、黑色的线接车子电瓶负极注意：1）连接前需要确认电瓶的电压在8V—36V之间，否则超过会烧坏设备；2）连接好线后，要注意电源线之间的绝缘，防止电源线短路烧坏电瓶3）黄线一定要接在点火线上，否则设备将不支持延时关机，最后的录像视频 将丢失4）注意：车载机安装一定得从电瓶直接取正负极，不能用搭铁做地线，搭铁会产生负脉冲干扰主机的正常 运行正负极采用的电源线线径必须为①1.5mm以上二、摄像头接线主机航空接头尾线摄像头主机之间延长线摄像头为航空接头端口5 为1-4 路视频音频输入输出，摄像机接口全部为航空接头1、 这样可以主机对摄像头进行供电，不用单独对摄像头进行供电；2、 摄像头到主机的延长线定做，这样避免了用户接线的麻烦（注：摄像头到主机的延长线需要定做，有3 米、5 米、10 米、15 米）三、显示屏接线总体视图1：显示器黄色航口头直接接主机尾线 AV OUT 如下图所示2：显示器黑色航口头直接接倒车摄像头倒车摄像头3：绿色的线接倒档信号线，这样当车子挂上倒档之后显示会自动切换到倒车摄像头画面，显示器的红色线 和黑色线不用再接电源，因为黄色的航空头已经对显示器进行供电；备注：1、显示屏的取电来自主机，不用单独再对显示屏供电；2、倒车后视摄像头取电来自显示屏，不需要单独对倒车后视摄像头供电；四、拾音器接线方法首先我们对拾音器进行了焊接、把拾音器相应的线焊接到相应的航空头上、如下图所示然后做一个“一分二”航空头视频线、这样视频线的一端接监控主机、另外一端有2 个航空头、一个航 空头接摄像头、另外一个航空头接拾音器、这样主机会对拾音器供电如下图所示综上所述，我们整个系统只需对主机供电，其余的周边配件的电全部取自主机；整个系统不在需要安 装人员在进行扒皮接线，全部为已经做好接口。
