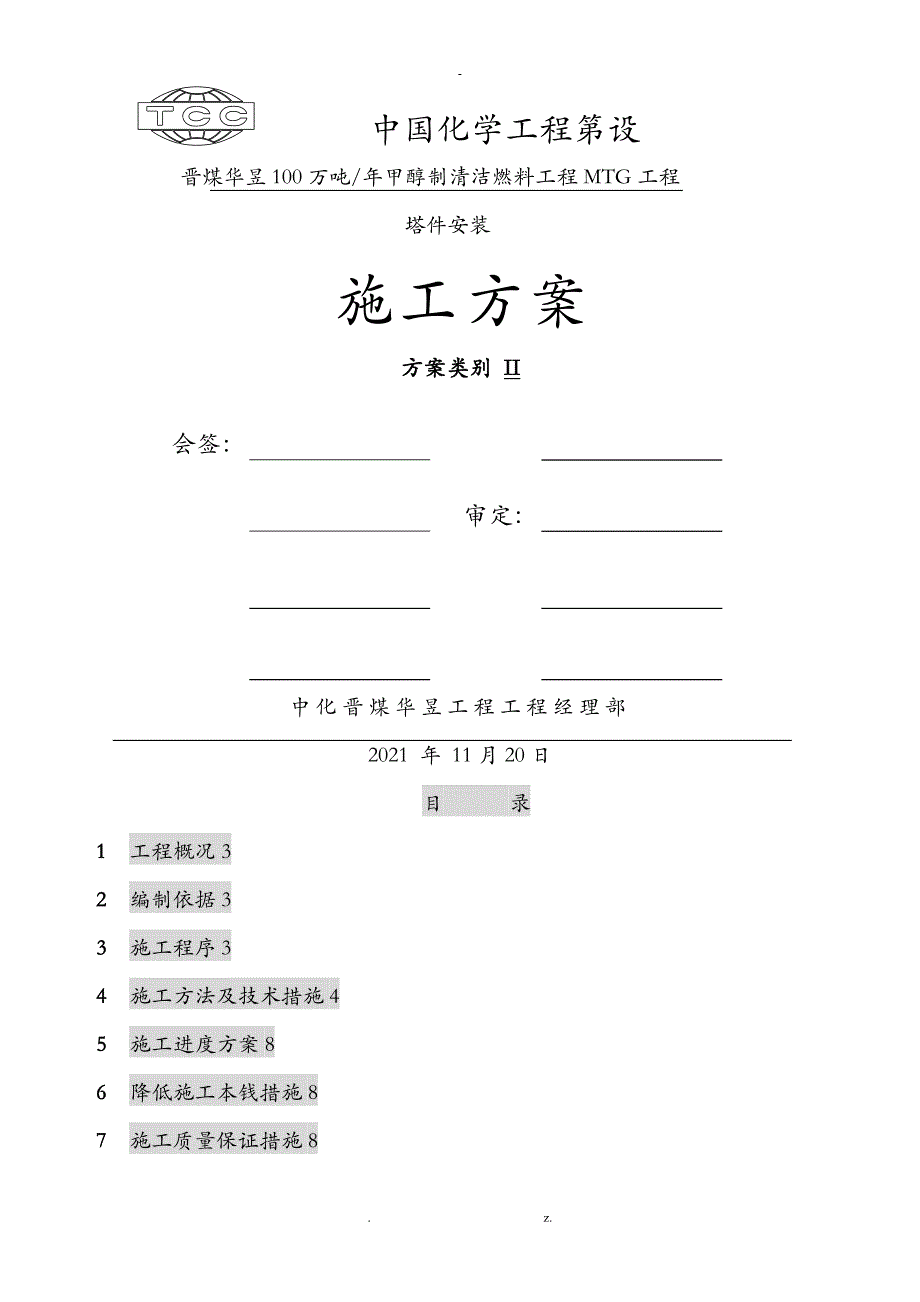

中国化学工程第设晋煤华昱100万吨/年甲醇制清洁燃料工程MTG工程塔件安装施工方案方案类别 II会签： 审定： 中化晋煤华昱工程工程经理部2021 年 11月20日目 录1 工程概况32 编制依据33 施工程序34 施工方法及技术措施45 施工进度方案86 降低施工本钱措施87 施工质量保证措施88 施工平安与环境保护措施109 施工平面布置与文明施工措施1310 劳动力需用量方案及性能要求1311 施工机具、计量器具与施工手段用料方案131、工程概况：1.1.工程名称及相关单位项 目 名 称：晋煤华昱100万吨/年甲醇制清洁燃料工程建立单位名称：晋煤华昱煤化工**公司监理单位名称：长岭炼化方元建立监理咨询设计单位名称：赛鼎工程施工单位名称：中国化学工程第设 1.2.工程容我公司承当MTG装置区域局部塔的塔件安装，共计5台其中油品别离工号4台〔T52101~T52104〕，重油处理工号1台〔T53001〕，其中T52101为气体脱除塔，T-53001、TT52102和T52103为别离塔，T52104为吸收塔其技术参数如下：序号设备位号设备名称规格〔mm〕塔盘层数塔盘形式所在区域1T52101吸收塔上部：Φ2400*21780 下部：Φ3300*436031浮阀油品别离2T52102汽油别离塔上部：Φ1700*11705 下部：Φ3400*1250036浮阀油品别离3T52103液化气别离塔上部：Φ2400*10435 下部：Φ2400*983530浮阀油品别离4T52104气体脱除塔上部：Φ1000*6795 下部：Φ1000*4875填料，鲍尔环填料油品别离5T53001产品别离塔Φ1000/Φ2500*20978填料，鲍尔环填料重油处理2、编制依据：1.1 施工合同1.2施工组织设计1.3 "塔盘技术条件"--------------------------------------------------/T1205-20011.4 "石油化工静止设备安装工程施工质量"-----------------------------GB50461-20211.5 塔件安装图纸3、施工程序：熟悉技术文件施工方案编制支撑点的测量横梁安装受夜盘安装塔盘安装溢流堰安装人孔封闭通道板撤除气液分布元件安装杂物清理3.1关键工序关键工序一览表序号关键工序名称工序特点、难点、主要实物量及主要技术参数备注1塔盘安装设垂直度水平度应符合规要求2人孔封闭人孔封闭严实3通道板安装符合技术要求4、施工方法及施工技术措施4.1设备及配件验收⑴设备开箱后，塔盘应放在道木上，不得直接放在地面上，并严禁成堆置放。
交付安装的设备及应符合设计要求，并附有出厂合格证明书⑵设备清点、检查应在有关人员的参与下进展，对照清单及图样按以下工程及顺序检查与清点，并填写"设备开箱检验记录"⑶箱号、件数及包装情况；配件外形尺寸；配件的规格、尺寸及数量；外表损坏、变形及锈蚀情况,用肉眼进展检查,确认无异常(如变形等)4.2施工技术措施4.2.1检查和预组装1、浮阀塔盘共97层2、件安装前，塔盘板可以在现场保管，但是要防止变形、损伤、腐蚀等情况发生；现场保持平整整洁且不影响其他工程施工；易损易失零部件应该按类按规格作好标记后，存放库房保管；3、件安装前，应去除外表油污、焊渣、铁锈、泥砂及毛刺等杂物；测量浮阀的高度、弯曲度、伤痕、外表毛刺等情况，为防止制造误差可能引起的安装困难，首先要对件进展预组装，并检查件的总误差，符合设计要求后，将各对口连接处作上标记进展安装前的预组装，预组装时在塔外按组装图把塔盘零部件组装一层，调整并检查塔盘是否符合图样要求，并且将塔盘编号以便安装；4、塔盘安装前应该检查支持圈的水平度，以及支持圈上外表在300mm围局部水平度偏差不得超过1毫米，相邻两支持圈的间距允许偏差不得超过3毫米，每20层任意两层支持圈的间距允许偏差不得超过10毫米；4.2.2安装1、支承点的测量⑴使用一根透明胶管，装入足够的水，将一端固定在支持圈一侧上，另一端固定在支持圈另一侧上，水位差值即为水平度的偏差。
⑵支持圈水平度复测点的位置及数量按图1进展；⑶焊接固定后的支承圈，上外表每300mm弦长上局部水平度偏差应不大于1mm，整体外表水平度偏差应不大于5mm；⑷相邻两层支持圈的间距允许偏差不超过±3mm，每20层任意两层支持圈的间距允许偏差不超过±10mm2、降液板的安装的测量⑴整个降液板的支持圈的外表水平度T52021允许偏差应不大于3mm；其他设备应小于等于5mm，其测点位置见图1⑵支持板测量部位B〔见图2〕允许偏差为±1.5mm；⑶支持板测量位置R1允许偏差为3.5mm；⑷支持板测量位置R2允许偏差为7mm；⑸支持板的倾斜度Q允许偏差为±1.5mm⑹降液板的长度允许偏差为0~ -4mm，宽度尺寸的允许偏差为0~ -2mm⑺降液板的螺栓孔允许偏差为±1mm⑻降液板安装位置要求见图3、图4⑼固定在降液板上的塔板支承件，其上外表应在同一水平线上，其允许偏差为-0.5~1mm3、横梁安装⑴梁上外表的水平度在300mm不超过1mm，总长弯曲允许偏差为L/1000，且不超过5mm⑵梁安装的中心位置与图示尺寸的偏差不超过2mm⑶梁安装后，上外表与支持圈上外表应为同一水平面，梁的水平度应不大于5mm。
4、受液盘的测量⑴受液盘板的长度允许偏差为-4~0mm，宽度尺寸允许偏差为-2~0mm⑵受液盘的局部水平度在300mm长度不超过2mm，整个受液盘的弯曲度不超过3mm其它要求与塔盘板安装一样5、塔盘板安装⑴塔盘按由下至上的顺序或分层分段进展安装⑵每层塔盘站人不超过3人，直径≤1500的塔盘，每层塔盘站人不超过2人⑶塔施工人员应穿干净的胶底鞋，应站在梁上面或木板上，不得将体重加在塔板上，进塔后不得携带工具以外的杂物⑷塔盘板的两端支持板的间距E〔图3〕允许偏差为±3mm，塔盘板长度允许偏差为-4~0mm，宽度允许偏差为-2~0mm⑸塔盘板局部不平度在300mm长度应不超过2mm；在整个板面的弯曲度应小于3mm，塔盘面上的水平度测量时，应在与液流方向成垂直的直线进展⑹塔盘安装时，先临时固定，待各部位尺寸与间隙调整复合要求后，再用卡子、螺栓予以紧固⑺每组装一层塔盘，即用水平仪校准其水平度，合格后，撤除通道板，放在塔板上⑻塔盘板安装后的水平度允许偏差为：塔体径≤1600mm时为4mm；塔体径1600mm＜D≤4000mm时，为6mm⑼人孔及人孔盖的密封面及塔底管口应采取保护措施，防止砸坏或者堵塞；搬运和安装塔盘零部件时，要轻拿轻放，防止碰撞弄脏，防止变形损坏；⑽施工人员除携带该层紧固件和必须的工具外，严禁带多余的部件，每层塔盘安装完毕后，必须进展检查，不得将工具等遗忘在塔；⑾件的安装严格按照图样规定施工以确保传质、传热时气液分布均匀；6、塔盘气液分布元件安装⑴浮阀安装前应检查浮阀重量并测量浮阀腿的高度、弯曲度、伤痕和外表毛刺等情况，安装后检查浮阀腿在塔板孔的挂连情况、浮阀腿弯曲度及角度情况应符合设计规定，手从下边托浮阀时应上下开度一致无卡涩现象。
⑵筛板安装时，其孔径和孔距应符合设计图样的要求，筛板孔边没有毛刺，孔不得有杂物⑶泡罩安装时应调整泡罩的高度，使同一层塔盘所有泡罩齿根到塔盘上外表高度符合图样规定，允许偏差不超过±1.5mm，泡罩与升气管的不同高度不超过3mm7、最后安装通道板4.2.3 填料塔件的安装：1、填料支撑构造安装后应平稳、结实；填料支撑构造的通道孔径及孔距应该符合设计要求，孔不得堵塞；填料支撑构造安装后的水平度〔指规整填料〕不得超过2D/1000，且不大于4毫米；2、颗粒填料应该干净，不得含有泥沙、油污和污物；颗粒填料在安装过程中要尽量防止破碎或者变形，破碎或者变形者必须捡出，填料层要平整；3、颗粒填料的质量、填充体积应该符合设计要求；4、填料床层压板的规格、重量、安装中心线、水平度应该符合设计要求；在确保限位的情况之下不要对填料层施加过大的附加力；4.2.4 除沫器的安装：1、除沫器如果不是整体供货，丝网构造应该按照设计规定铺设，如果没有设计规定可以采用平铺，每层之间皱纹方向应该相错一个角度；分块的丝网安装时彼此之间及器壁之间应均挤紧；2、除沫器安装的中心、标高及水平应该符合设计要求；4.2.5塔体人孔封闭塔盘逐层安装完毕，应进展清扫，去除部铁锈、灰尘、木块、边角料和焊条头等杂物。
清扫检查合格后，及时进展共检；共检合格后，封闭通道板及人孔，并填写设备封闭记录封闭通道板及人孔时，应有专职质量检查员检查，并作好记录五、施工进度方案塔件安装从2021 年11月28日开场至2021 年12月30日完毕六、降低施工本钱措施6.1现场精心组织，合理安排施工工序，图纸中所反响的问题以及供货中的问题提前解决6.2使用卷扬机吊装，减少机械台班七、施工质量保证措施7.1本工程质量目标：1〕工程质量目标：质量合格；2〕成品保护率100%；7.2质保措施：7.2.1在公司质量保证手册的指导下，建立完整的质量保证体系,确保各级质量保证体系人员到位，职责明确，质保体系运行有效7.2.2加强职工教育，提高职工质量意识7.2.3建立质量奖惩制度，把工程质量与施工人员的经济收入挂钩，充分调动施工人员保证质量的自觉性7.3质量保证体系：工程经理：楚学华工程总工：*念标设材部汪云淮综合办公室许杰质量部程忠工程部简国海经营部*想工程队长：李成海质量负责人：*少宾技术员：吴成龙电焊工钳工组起重组7.4质量监检按表2进展 质量监检表 表2序号质量控制点控制点级别1零部件出库BC2浮阀安装〔少量的〕BC3塔盘预组装BC4塔盘安装ABC5通道板安装ABC6人孔封闭ABC八、施工平安与环境保护措施8.1.认真贯切执行我公司的"平安卫生与环保管理手册"及"平安卫生与环保管理标准"，并结合本工程现场的具体情况，在开工前制定本工程平安工作方案。
同时建立完善的环保、职业平安卫生管理机构，经理部设平安经理，专业公司设专职平安员，每日跟班巡回检查8.2.严格遵守国家及当地政府的平安法规，严格执行业主有关平安管理的规章制度8.3. 进入现场人员须按规定着装，其平安防护用具必须遵守甲方的平安要求各种施工机械必须派专人操作，持证上岗，严禁无证操作，新进场人员未经平安教育不得进入岗位作业8.4.作业前应及时办理作业票，施工现场需配备足量的消防器材8.5进塔前，需要测塔的含氧量，符合要求，才能进塔必要时采用强制通风或佩戴空气呼吸器，设备缺氧时，严禁通纯氧气或富氧空气8。
