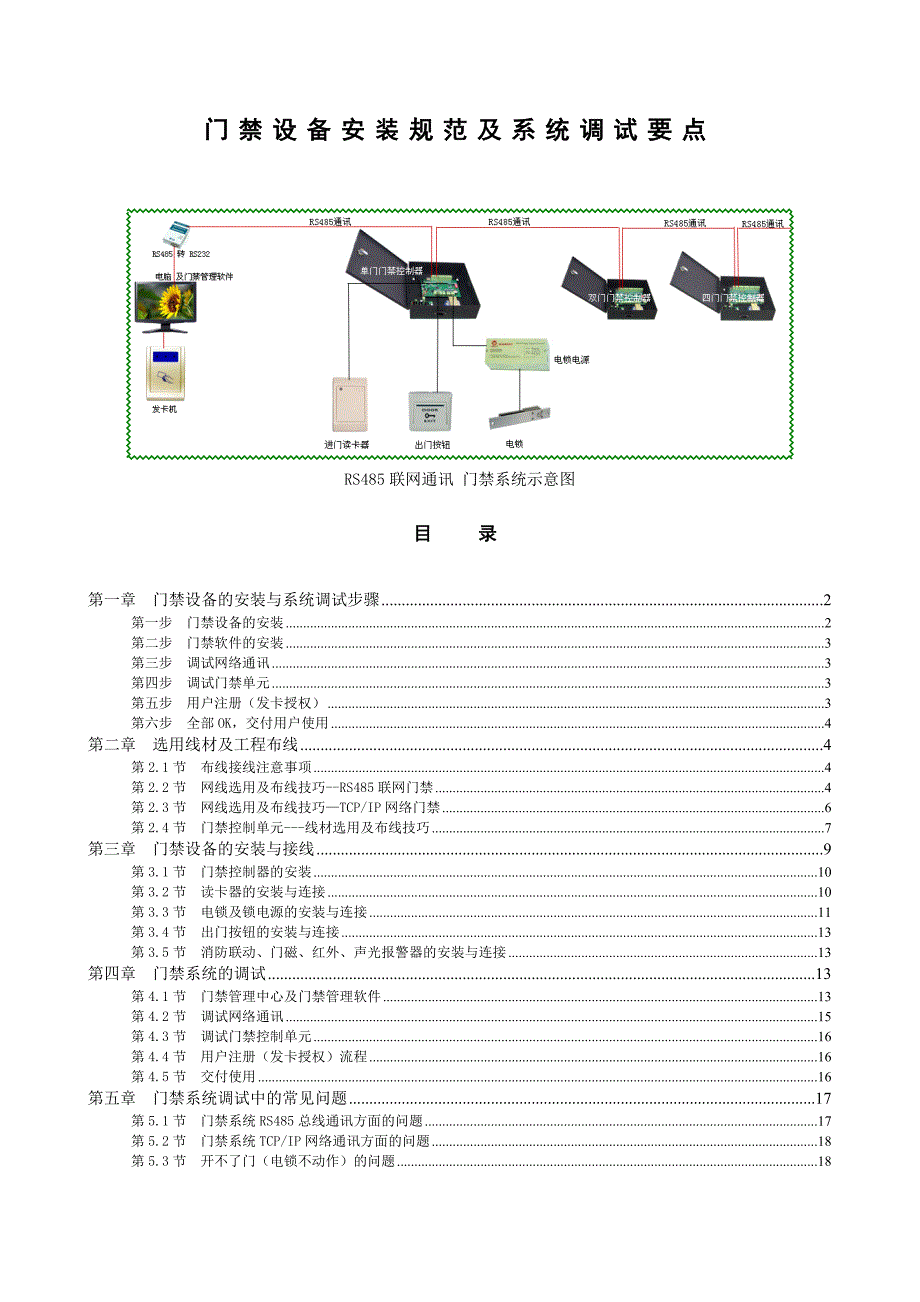

门禁设备安装规范及系统调试要点RS485联网通讯 门禁系统示意图目 录第一章 门禁设备的安装与系统调试步骤 2第一步 门禁设备的安装 2第二步 门禁软件的安装 3第三步 调试网络通讯 3第四步 调试门禁单元 3第五步 用户注册（发卡授权） 3第六步 全部OK，交付用户使用 4第二章 选用线材及工程布线 4第2.1节 布线接线注意事项 4第2.2节 网线选用及布线技巧--RS485联网门禁 4第2.3节 网线选用及布线技巧—TCP/IP网络门禁 6第2.4节 门禁控制单元---线材选用及布线技巧 7第三章 门禁设备的安装与接线 9第3.1节 门禁控制器的安装 10第3.2节 读卡器的安装与连接 10第3.3节 电锁及锁电源的安装与连接 11第3.4节 出门按钮的安装与连接 13第3.5节 消防联动、门磁、红外、声光报警器的安装与连接 13第四章 门禁系统的调试 13第4.1节 门禁管理中心及门禁管理软件 13第4.2节 调试网络通讯 15第4.3节 调试门禁控制单元 16第4.4节 用户注册（发卡授权）流程 16第4.5节 交付使用 16第五章 门禁系统调试中的常见问题 17第5.1节 门禁系统RS485总线通讯方面的问题 17第5.2节 门禁系统TCP/IP网络通讯方面的问题 18第5.3节 开不了门（电锁不动作）的问题 18 门禁设备采购到手后，在公司里拿一台样机出来学习调试，连接好设备后按以下步骤进行调试：或者门禁设备在施工现场安装好后，按以下步骤进行调试：第一章 门禁设备的安装与系统调试步骤先安装门禁设备与软件，并联机测试，再按要求调试与使用。
第一步 门禁设备的安装门禁系统的施工要做到规范，在安装前，首先要了解整个门禁系统的结构网络、功能，设计网络布局，采用RS485联网方式 或者 采用TCP/IP网络方式；第二合理选配单门、双门、四门控制器等，这样就可以进行布线，之后再安装门禁设备然后每个设备的安装及其连接请参考产品说明书1.1 施工布线选用合适的线材与管材，进行现场布线，包括：● RS485联网通讯的布线，通讯线用于电脑与门禁控制器之间通讯的连线，选用四芯双绞屏蔽线，更远距离则选用光纤（光缆62.5/125u，多模最远距离为2.1Km）；● TCP网络通讯的布线，选用五类双绞网线，接入局域网● 强电供应的布线，用于门禁控制器、锁电源等的供电● 读卡器的布线，读卡器线用于读卡器与门禁控制器的连线，选用五类双绞屏蔽线● 电锁的布线，电锁到控制器端口之间的线，采用两芯线，线径在1.0平方毫米以上● 出门按钮的布线，出门按钮到控制器端口之间的线，采用两芯线，线径在1.0平方毫米以上详见第二章 选用线材及工程布线1.2 门禁控制器的安装在安装门禁控制器前，先了解使用环境；在安装时也应充分考虑安装和维护的方便性1.3 读卡器的安装与连接读卡器的类型很多，常见的有ID读卡器，IC读卡器，指纹头等，安装高度为离地大约1.4M的墙面，使用五类双绞屏蔽线连接。
详见第三章：门禁控制器接线示意图1.4 电锁及锁电源的安装与连接市面上的电锁有多种类型，根据实际需要选配磁力锁，电插锁，电机锁等电锁供电建议使用规格为DC12V/3A的门禁专用电源给锁供电，这样电锁就直接接在电源上1.5 出门按钮的安装与连接安装高度为离地大约1.4M的墙面，使用线径在1.0平方毫米以上的两芯线连接1.6 门磁、红外、消防联动及报警器的安装与连接 参考相关产品的说明书第二步 门禁软件的安装门禁管理系统软件(单机版)，直接点击安装，不需要安装数据库门禁管理系统软件(网络版)，要先安装SQL2000数据库软件，再创建数据库请参照《门禁软件6.0操作说明书》第三步 调试网络通讯上电测试，门禁管理中心的门禁管理软件 与 每个门禁控制单元的通讯测试先在软件中进行设备资料管理，测试RS485或TCP/IP通讯，比较关键的一步只要把电脑与门禁控制器连接上后，就可以测试通讯请参照《门禁软件6.0操作说明书》1、 门禁资料 按工程项目的实际情况添加 门禁控制器 和 门 ，注意选择单门/双门/四门及型号，通讯方式等2、 工作参数 选对相应的门 执行 读取时间 ， 成功就OK，如果读取不成功就要检查设备管理：A、RS485联网通讯时，检查通讯配置（串口号COMX，速率9600），网络ID与设备地址码B、TCP/IP网络通讯时，请检查网线与IP地址。
第四步 调试门禁单元每个门禁控制单元最常见的设备包括：门禁控制器，读卡器，电锁，锁电源，按钮等最关键的2项调试：首先是按钮开门，电锁是否动作？其次是刷卡开门？先发一张测试卡，对整个门禁系统的各种设备进行调试，发卡流程如下： 设置部门-----设置员工-----工卡管理（即发卡）-----授特权测试刷卡开门，电锁是否动作等全部OK再去 进行第五步第五步 用户注册（发卡授权）请参照《门禁软件6.0操作说明书》，发卡流程如下l 人事部分：1、设置部门，2、设置员工，3、工卡管理（即发卡），l 设备资料部分：各项工作参数，时段管理l 授权l 工作参数 执行和授权注册用户全部OK，交付用户使用第六步 全部OK，交付用户使用数据采集网络监控考勤操作门禁系统使用过程中，发现问题要了解状况，及时分析，找到解决的方法，以保证门禁的正常使用第二章 选用线材及工程布线 首先要了解门禁系统的组成及工作原理，做好在办公室把设备接起来，学习一遍这样清楚了整个门禁系统后，第一步是工程布线，第一步是安装设备，第三步是调试整个门禁系统第2.1节 布线接线注意事项1、所有走线都必须套管， PVC管和镀锌管都可以，避免老鼠咬断线路引起故障。
强烈建议：本系统的所有走线必须同220V强电线分开套管2、虽然控制器具备了良好的防静电、防雷击、防漏电设计，请务必保证控制器机箱和交流电地线连接完善，且交流电地线真实接地3、建议您不要经常带电拔插接线端子，请务必拔下接线端子，再进行相应的焊接工作4、请勿擅自拆卸或者更换控制器的芯片，非专业的操作会导致控制器损毁5、不建议您擅自对接其他附加设备，所有非常规的操作，请务必先于我方工程师沟通6、用电方面，不要将控制器和其他大电流设备接在同一供电插座上7、读卡器、按钮的安装高度距地面1.45米，可以根据客户的使用习惯，适当增加或者降低8、控制器建议安装在门内侧的天花板上或弱电井等便于维护的地点9、接线端子注意规范接线，不要裸露金属部分过长，以免引起短路和通讯故障10、线与线的连接，最好使用电烙铁焊接，拧接方式容易造成接触不良第2.2节 网线选用及布线技巧--RS485联网门禁RS485网线：电脑到控制器，以及控制器与控制器之间的通讯线建议使用4芯双绞屏蔽网线线径在0.5平方毫米以上485总线是一种用于设备联网的经济型的传统的工业总线方式，通讯质量是需要根据施工经验进行测试和调试的，485总线虽然简单，但必须严格安装施工规范进行布线，RS485总线的布置与RS485的通讯质量非常重要。
对于大型门禁系统，首先要确定门禁管理中心的位置，了解清楚项目中每个门禁点的位置，根据门禁点的数量、网线的距离，合理设计门禁网络采用单条RS485总线，还是采用多条RS485总线2.2.1 多条RS485总线联网制遵循3条原则：1、单条总线上挂接的控制器数量一般不能超过40台；超过40台控制器的话，建议采用多条总线制，再通过485HUB连上管理电脑2、RS485总线长度，理论上是可以达到1200米，由于控制器数量或者通讯环境的复杂性，单条485总线建议不要超过800米如果超过800米，请改成多路RS485总线，选用485HUB或者中继器来改善通讯环境3、门禁控制点与管理中心的分布状况，如果有部分门禁点在管理中心的这边，而有部分门禁点在完全不同的方向，建议采用多路RS485总线2.2.2 单条RS485总线要严格几个施工规范: 1、单条RS485总线一定要采取“手牵手式” 的总线结构，坚决杜绝星型连接和分叉连接地址码由近及远设置，即管理电脑接1号控制器，2号接1号，3号接2号，依次类推……2、设备供电的交流电及机箱一定要真实接地，而且接地良好有很多地方表面上有三角插座，其实根本没有接地，要小心。
接地良好时，可以确保设备被雷击浪涌冲击静电累计时可以配合设备的防雷设计较好地释放能量，保护485总线设备和相关芯片不受伤害3、线材一定要用线径0.5平方毫米以上的多股屏蔽双绞网线；多股是为了备用单独套用PVC管，避免和强电走在一起,以免强电对其干扰4、485+ 和485- 一定要互为双绞，双绞是因为485通讯采用差模通讯原理，双绞的抗干扰性最好不采用双绞线，是极端错误的5、串联RS485转换器和所有门禁控制器的参考地GND，将多股双绞网线中剩余的一根或全部用于串联GND；参考地未接好，也影响通信时通时不通，主要来自分布电容的影响6、网络通信线的屏蔽层连接起来接大地7、还有在485总线的最后一台控制器的485＋ 和 485-之间并联一个120欧姆的终端电阻来改善通讯质量例1 单条485总线示意图例2 多条485总线示意图（485HUB）第2.3节 网线选用及布线技巧—TCP/IP网络门禁TCP/IP网络的布线相对来讲比较简单，只需要用普通网线把控制器直接接入交换机或集线器HUB管理中心的门禁软件同一时刻可同时与多个TCP/IP协议的门禁控制器通讯，支持局域网控制，也支持互联网远程控制。
例1. TCP/IP网络协议-- 局域网 门禁系统网络结构示意图如下 局域网跨网段时，需要用到2个以上的路由设计例2. TCP/IP网络协议 — 互联网 门禁系统网络结构示意图如下:和电脑网络的布线的方法一样，控制器到HUB用普通网线，距离要小于100米，越长对线的质量要求越高当然，现在的门禁网络可以做到TCP/IP网络与RS485总线综合组网方式，如下图所示总之，在大型门禁系统中，网络设计，以及网络布线是整个门禁系统中的关键一环第2.4节 门禁控制单元---线材选用及布线技巧 每个门禁控制单元通常情况下包括以下设备：门禁控制器、读卡器、出门按钮，以及电锁、电锁电源等；结构示意图如下：以下设备可以选择使用：门磁、红外传感器、消防联动、声光报警器等选用线材1、读卡器线：读卡器到控制器端口之间的线建议用8芯屏蔽多股双绞网线（其中二芯备用，如果不需要读卡器声光反馈合法卡可不接LED线和蜂鸣器线），数据线 Data1 / Data0互为双绞，线径建议0.5平方毫米以上，最长不可以超过100米，屏蔽线接控制器的GND2、出门按钮线：出门按钮到控制器端口之间的线建议采用两芯线，线径在1.0平方毫米以上。
3、电锁线：电锁到控制器端口之间的线建议使用两芯电源线，线径在1.0平方毫米以上如果超过50米用更粗的线，或者多股并联；或者通过电源的微调按钮，调高输出电压到14V左右最长不要超过100米以下选用设备，在某些特殊情况下使用时，才需要布线4、门磁线：门磁到控制器端口之间的线建议选择两芯线，线径在0.5平方毫米以上，如果无需了解门的开关状态 或者 无需门长时间未关闭报警。
