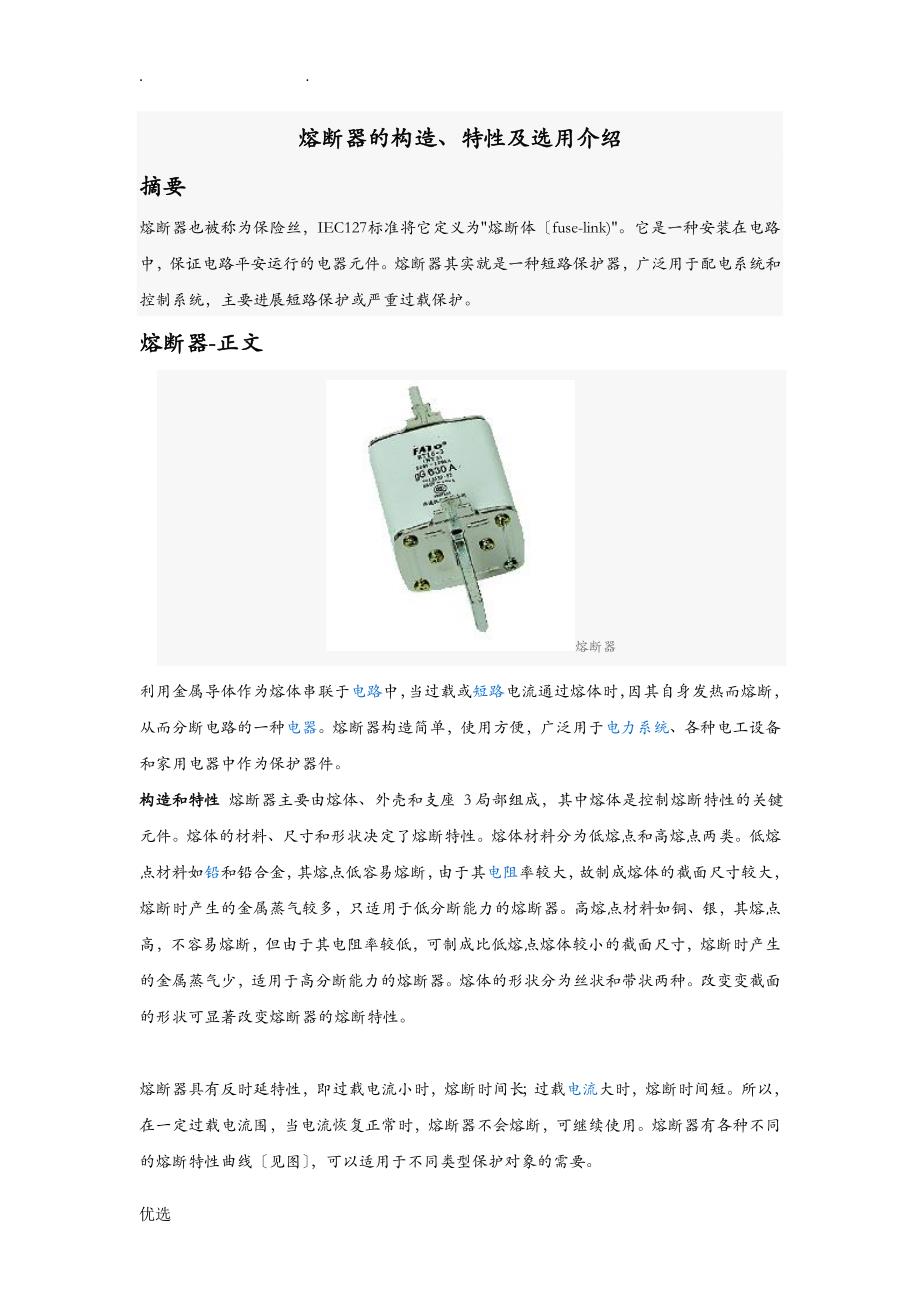

.熔断器的构造、特性及选用介绍摘要熔断器也被称为保险丝，IEC127标准将它定义为"熔断体〔fuse-link)"它是一种安装在电路中，保证电路平安运行的电器元件熔断器其实就是一种短路保护器，广泛用于配电系统和控制系统，主要进展短路保护或严重过载保护熔断器-正文熔断器利用金属导体作为熔体串联于电路中，当过载或短路电流通过熔体时，因其自身发热而熔断，从而分断电路的一种电器熔断器构造简单，使用方便，广泛用于电力系统、各种电工设备和家用电器中作为保护器件构造和特性 熔断器主要由熔体、外壳和支座 3局部组成，其中熔体是控制熔断特性的关键元件熔体的材料、尺寸和形状决定了熔断特性熔体材料分为低熔点和高熔点两类低熔点材料如铅和铅合金，其熔点低容易熔断，由于其电阻率较大，故制成熔体的截面尺寸较大，熔断时产生的金属蒸气较多，只适用于低分断能力的熔断器高熔点材料如铜、银，其熔点高，不容易熔断，但由于其电阻率较低，可制成比低熔点熔体较小的截面尺寸，熔断时产生的金属蒸气少，适用于高分断能力的熔断器熔体的形状分为丝状和带状两种改变变截面的形状可显著改变熔断器的熔断特性熔断器具有反时延特性，即过载电流小时，熔断时间长；过载电流大时，熔断时间短。
所以，在一定过载电流围，当电流恢复正常时，熔断器不会熔断，可继续使用熔断器有各种不同的熔断特性曲线〔见图〕，可以适用于不同类型保护对象的需要 熔断器分类 熔断器根据使用电压可分为高压熔断器和低压熔断器根据保护对象可分为保护变压器用和一般电气设备用的熔断器、保护电压互感器的熔断器、保护电力电容器的熔断器、保护半导体元件的熔断器、保护电动机的熔断器和保护家用电器的熔断器等根据构造可分为敞开式、半封闭式、管式和喷射式熔断器敞开式熔断器构造简单，熔体完全暴露于空气中，由瓷柱作支撑，没有支座，适于低压户外使用分断电流时在大气中产生较大的声光半封闭式熔断器的熔体装在瓷架上，插入两端带有金属插座的瓷盒中，适于低压户使用分断电流时,所产生的声光被瓷盒挡住管式熔断器的熔体装在熔断体然后插在支座或直接连在电路上使用熔断体是两端套有金属帽或带有触刀的完全密封的绝缘管这种熔断器的绝缘管假设充以石英砂，那么分断电流时具有限流作用，可大大提高分断能力,故又称作高分断能力熔断器假设管抽真空，那么称作真空熔断器假设管充以SF6气体，那么称作SF6熔断器，其目的是改善灭弧性能由于石英砂，真空和SF6气体均具有较好的绝缘性能，故这种熔断器不但适用于低压也适用于高压。
熔断器喷射式熔断器是将熔体装在由固体产气材料制成的绝缘管固体产气材料可采用电工反白纸板或有机玻璃材料等当短路电流通过熔体时，熔体随即熔断产生电弧，高温电弧使固体产气材料迅速分解产生大量高压气体，从而将电离的气体带电弧在管子两端喷出，发出极大的声光，并在交流电流过零时熄灭电弧而分断电流绝缘管通常是装在一个绝缘支架上，组成熔断器整体有时绝缘管上端做成可活动式，在分断电流后随即脱开而跌落，此种喷射式熔断器俗称跌落熔断器一般适用于电压高于6千伏的户外场合此外，熔断器根据分断电流围还可分为一般用途熔断器，后备熔断器和全围熔断器一般用途熔断器的分断电流围指从过载电流大于额定电流1.6～2倍起，到最大分断电流的围这种熔断器主要用于保护电力变压器和一般电气设备后备熔断器的分断电流围指从过载电流大于额定电流4～7倍起至最大分断电流的围这种熔断器常与接触器串联使用，在过载电流小于额定电流4～7倍的围时，由接触器来实现分断保护主要用于保护电动机随着工业开展的需要，还制造出适于各种不同要求的特殊熔断器，如电子熔断器、热熔断器和自复熔断器等熔断器-作用有填料快速熔断器熔断器是一种简单而有效的保护电器在电路中主要起短路保护作用。
熔断器主要由熔体和安装熔体的绝缘管(绝缘座)组成使用时，熔体串接于被保护的电路中，当电路发生短路故障时，熔体被瞬时熔断而分断电路，起到保护作用熔断器的作用是：当电路发生故障或异常时，伴随着电流不断升高，并且升高的电流有可能损坏电路中的某些重要器件或贵重器件，也有可能烧毁电路甚至造成火灾假设电路中正确地安置了熔断器，那么，熔断器就会在电流异常升高到一定的高度和一定的时候，自身熔断切断电流，从而起到保护电路平安运行的作用最早的保险丝于一百多年前由爱迪生创造，由于当时的工业技术不兴旺白炽灯很贵重，所以，最初是将它用来保护价格昂贵的白炽灯的熔断器-常用的熔断器〔1〕插入式熔断器 如图1所示，它常用于380V及以下电压等级的线路末端，作为配电支线或电气设备的短路保护用图1 插入式熔断器1-动触点 2-熔体 3-瓷插件 4-静触点 5-瓷座〔2〕螺旋式熔断器 如图2所示熔体上的上端盖有一熔断指示器，一旦熔体熔断，指示器马上弹出，可透过瓷帽上的玻璃孔观察到，它常用于机床电气控制设备中螺旋式熔断器分断电流较大，可用于电压等级500V及其以下、电流等级200A以下的电路中，作短路保护图2 螺旋式熔断器1-底座 2-熔体 3-瓷帽〔3〕封闭式熔断器 封闭式熔断器分有填料熔断器和无填料熔断器两种，如图3和图4所示。
有填料熔断器一般用方形瓷管，装石英砂及熔体，分断能力强，用于电压等级500V以下、电流等级1KA以下的电路中无填料密闭式熔断器将熔体装入密闭式圆筒中，分断能力稍小，用于500V以下，600A以下电力网或配电设备中图3 无填料密闭管式熔断器1-铜圈 2-熔断管 3-管帽 4-插座 5-特殊垫圈 6-熔体 7-熔片图4 有填料封闭管式熔断器1-瓷底座 2-弹簧片 3-管体 4-绝缘手柄 5-熔体跌落式熔断器〔4〕快速熔断器 它主要用于半导体整流元件或整流装置的短路保护由于半导体元件的过载能力很低只能在极短时间承受较大的过载电流，因此要求短路保护具有快速熔断的能力快速熔断器的构造和有填料封闭式熔断器根本一样，但熔体材料和形状不同，它是以银片冲制的有V形深槽的变截面熔体5〕自复熔断器 采用金属钠作熔体，在常温下具有高电导率当电路发生短路故障时，短路电流产生高温使钠迅速汽化，汽态钠呈现高阻态，从而限制了短路电流当短路电流消失后，温度下降，金属钠恢复原来的良好导电性能自复熔断器只能限制短路电流，不能真正分断电路其优点是不必更换熔体，能重复使用 工作时，熔断器串连在被保护的电路中。
当电路发生短路或严重过载时，熔断器中的熔断体将自动熔断，起到保护作用，最常见的就是保险丝另外还有断路器,俗称"空气开关",也是一种短路保护器,当过流时,它会自动跳闸,起到保护作用；熔断器、断路器都是保护电器但它们不是一样.断路器是总称，它分为两种——框架式断路器和塑料外壳式断路器框架式断路器俗称万能断路器；塑料外壳式断路器俗称空气开头他们具有短路和过载保护，可重复使用寿命一般在几千次到几万次熔断器是靠熔体熔化保护线路的一种电器，不可重复使用保护以后需要更换熔体熔断器-如何选择熔断器〔1〕熔断器的安秒特性 熔断器的动作是靠熔体的熔断来实现的，当电流较大时，熔体熔断所需的时间就较短而电流较小时，熔体熔断所需用的时间就较长，甚至不会熔断因此对熔体来说，其动作电流和动作时间特性即熔断器的安秒特性，为反时限特性，如下列图图 熔断器的安秒特性每一熔体都有一最小熔化电流相应于不同的温度，最小熔化电流也不同虽然该电流受外界环境的影响，但在实际应用中可以不加考虑一般定义熔体的最小熔断电流与熔体的额定电流之比为最小熔化系数，常用熔体的熔化系数大于1.25，也就是说额定电流为10A的熔体在电流12.5A以下时不会熔断。
熔断电流与熔断时间之间的关系如表1-2所示从这里可以看出，熔断器只能起到短路保护作用，不能起过载保护作用如确需在过载保护中使用，必须降低其使用的额定电流，如8A的熔体用于10A的电路中，作短路保护兼作过载保护用，但此时的过载保护特性并不理想〔2〕熔断器的选择 主要依据负载的保护特性和短路电流的大小选择熔断器的类型对于容量小的电动机和照明支线，常采用熔断器作为过载及短路保护，因而希望熔体的熔化系数适当小些通常选用铅锡合金熔体的RQA系列熔断器对于较大容量的电动机和照明干线，那么应着重考虑短路保护和分断能力通常选用具有较高分断能力的RM10和RL1系列的熔断器；当短路电流很大时，宜采用具有限流作用的RT0和RTl2系列的熔断器隔离开关熔断器组熔体的额定电流可按以下方法选择： 1〕保护无起动过程的平稳负载如照明线路、电阻、电炉等时，熔体额定电流略大于或等于负荷电路中的额定电流2〕保护单台长期工作的电机熔体电流可按最大起动电流选取，也可按下式选取：IRN ≥ (1.5～2.5)IN式中IRN--熔体额定电流；IN--电动机额定电流如果电动机频繁起动，式中系数可适当加大至3～3.5，具体应根据实际情况而定。
3〕保护多台长期工作的电机〔供电干线〕IRN ≥ (1.5～2.5)IN max+ΣININ max-容量最大单台电机的额定电流ΣIN其余.电动机额定电流之和〔3〕熔断器的级间配合 为防止发生越级熔断、扩大事故围，上、下级(即供电干、支线)线路的熔断器间应有良好配合选用时，应使上级(供电干线)熔断器的熔体额定电流比下级(供电支线)的大1～2个级差常用的熔断器有管式熔断器R1系列、螺旋式熔断器RLl系列、填料封闭式熔断器RT0系列及快速熔断器RSO、RS3系列等熔断器-与断路器的区别熔断器他们一样点是都能实现短路保护，熔断器的原理是利用电流流经导体会使导体发热，到达导体的熔点后导体融化所以断开电路保护用电器和线路不被烧坏它是热量的一个累积，所以也可以实现过载保护一旦熔体烧毁就要更换熔体断路器也可以实现线路的短路和过载保护，不过原理不一样，它是通过电流底磁效应〔电磁脱扣器〕实现断路保护，通过电流的热效应实现过载保护〔不是熔断，多不用更换器件〕具体到实际中，当电路中的用电负荷长时间接近于所用熔断器的负荷时，熔断器会逐渐加热，直至熔断像上面说的，熔断器的熔断是电流和时间共同作用的结果起到对线路进展保护的作用，它是一次性的。
而断路器是电路中的电流突然加大，超过断路器的负荷时，会自动断开，它是对电路一个瞬间电流加大的保护，例如当漏电很大时，或短路时，或瞬间电流很大时的保护当查明原因，可以合闸继续使用正如上面所说，熔断器的熔断是电流和时间共同作用的结果，而断路器，只要电流一过其设定值就会跳闸，时间作用几乎可以不用考虑断路器是现在低压配电常用的元件也有一局部地方适合用熔断器教育之通病是教用脑的人不用手，不教用手的人用脑，所以一无所能教育革命的对策是手脑联盟，结果是手与脑的力量都可以大到不可思议。
