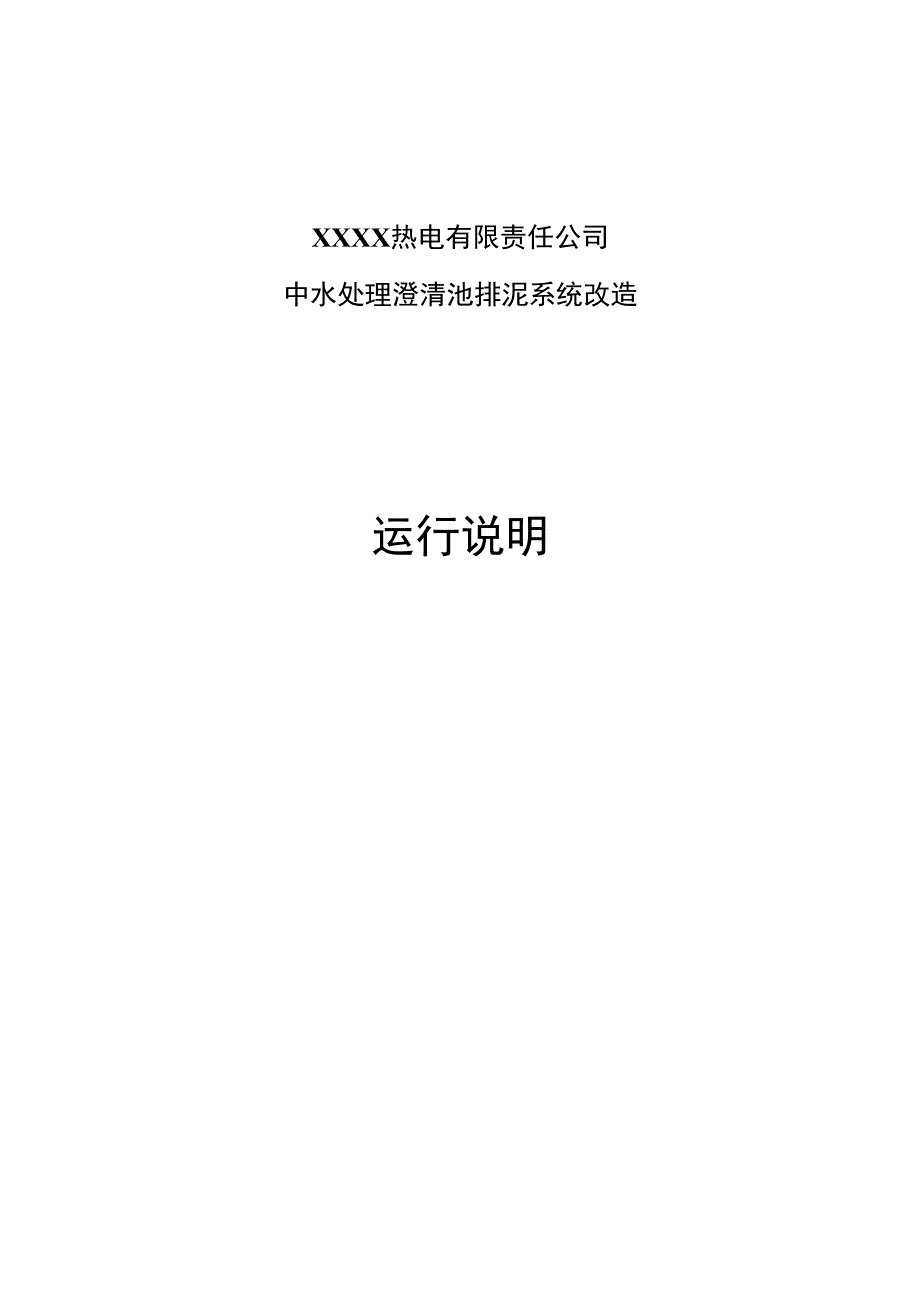

XXXX热电有限责任公司中水处理澄清池排泥系统改造运行说明目录1. 系统简介 32. 主设备性能描述 43. 主设备技术规范 54. 系统启动 75. 系统的正常运行 86. 系统正常停运 107. 异常及事故处理 101. 系统简介1・1・系统流程:助凝剂I间断式浓缩池一中水浓缩池污泥切割机一中水浓缩池排泥输送泵一中水脱水机一排水至回收水池 I I灰浆泵房前池 排泥运走1・2・系统描述浓缩池内泥浆（含泥量约5〜8%）经排泥泵进入离心脱水机，通过脱水机将之脱水处理 到含固率约25〜35%的泥饼，经泥斗落入运泥车后外运脱水机脱水后的滤液进入原废水回收 池粉末状的脱水助凝剂经溶解器进入贮箱中，在贮箱加水稀释，配成0.1%〜0.2%浓度的溶 液，然后通过螺杆泵将药加入脱水机进口处脱水机进泥管上设置污泥流量计，加药系统根据流量信号调节助凝剂加入量脱泥系统每次运行完毕，釆用厂内工业用水对脱泥系统管路、设备（泵、脱水机）等， 依次冲洗要求泥浆脱水系统处理能力为20 m3/ho1.3.系统接口设计污泥来源：间断式浓缩池离心机排水出口：回收水池工艺水接口：排泥泵间工艺水（压力0.3MPa） o仪用气接口：排泥泵间原排泥泵气动门仪用气接口电源：“中水浓缩池排泥输送泵就地控制柜”由洛热中水380、•配电室3号循环水处理MCC柜 浓缩池排泵控制电源3 —8抽屉开关提供电源，“中水泥浆脱水间电源柜”由洛热工业废水配 电间2号中水脱泥加药装置电源2—10抽屉开关、3号工业废水处理MCC柜中水脱泥机综合电源 3—10抽屉开关各提供一路电源。
1・4・主要设计数据1.4.1. 脱泥机入口泥浆：进料介质:机械搅拌澄清池浓缩污泥进料固含量：5~8%进料流量：2 Om3 /h1.4.2. 脱泥机制泥泥饼含固率：25~35%2. 主设备性能描述2.1. 离心脱水机2.1.1. 设计参数型式：国产卧螺沉降离心机2） 数量：1台3） 正常出力（m3/h）：刁204） 进口含固率：5% — 8%5） 出口含固率：25%—35%6） 固体回收率：$95%7） 介质温度：常温2.1. 2.技术要求1） 描述脱水机为卧式螺旋卸料沉降离心机主机有柱锥形转鼓、螺旋和差速扭矩控制系统构成 以降低运行能耗；脱水机采用小单进料，小单出料，以防止干泥对转鼓和螺旋体磨损 在离心力的作用下脱水机对污泥进行每天24小时的连续脱水，机器具备优良的密封性能，以 确保污泥、水不会溢出机外而污染环境由于污泥进料含固率可能会有波动，差速扭矩控制 系统能通过变频器自动调节差速和扭矩以保证泥饼干度恒定和污泥固相回收率2） 转鼓由电机通过三角皮带-变频器驱动转鼓与螺旋之间的差速釆用自动差速及扭矩控制 系统进行调控3） 离心机安装在橡胶减震器上，能够减少离心机运行过程中产生的动荷载对设备基础的冲击 影响。
通过装在机架上装有振动开关装置对离心脱水机的振动进行检测，一旦振动超过设定值，机 器自动关闭22加药装置1） 真空吸料机将干粉料吸入料桶，通过干粉投料机（可调节出力）将干粉料投入加药箱内， 补水由电磁阀自动控制2） 系统中配备有完备的安全检测功能和特有的智能故障诊断装置3） 三箱式溶解箱容 M：3.6m3厚度：4mm形式：每个箱体容积为1.2nf箱体材质为SS,内置挡板，将箱体分割成三个小箱，采用溢流式混合的方式配有三台搅拌器；第三箱安装液位电极，控制系统的起停箱体结构如下图：制备箱 熟化箱 储存箱4） 搅拌器：三个搅拌器，分别位于制备箱、熟化箱、储存箱箱体上5） 液位开关：检测储存箱内的液位一个液位触点：高位、低位、低低位当系统达到低液 位时，系统自动启动；当系统达到高液位时，系统自动停止；当系统达到低低液位时，系 统输出报警信号，用于停止外输泵的运行3.主设备技术规范序号名称类型/型号技术性能单位数量生产厂家机务1污泥切割机PG-10-1. 5-100流量56m3/h,功率1. 5KW,转速43R/min台1南乐中來环保电机额定电流：3. 7A,额定电压：380V,额定功率:1. 5KW,转速:1400r/min2加药装置PY3-20006m3/h套1丽水市瑞特环保科技真空吸料机FKL-300G1200W台1富克兰投料机减速机：KNMRV631电机：Y2-80-4额定电流：1.9A,额定电压：Y380V,额定功率:0. 75KW,转速：1420r/min台1搅拌机减速机：KNMRV63台3电机：Y2-80-4额定电流：1.9A,额定电压：Y380V,额定功率:0. 75KW,转速：1420r/min台33卧式螺旋卸料沉降离心机450-2200转鼓内径：450mm ,额定工作 转速：3000r/min差转速：处 理量：M20m3/h ,转鼓最大 分离因素：1974台1丽水市瑞特环保科技4加药泵（螺杆泵）C30-1流量56m3/h,压力：0. 6MPa, 口径 50MM台3上海开隶泵业电机功率2. 2KW,电流：5. 6A35排泥泵（螺杆泵）XM063BY01L06B流量25. 5m3/h,压力：0. 25MPa台3耐驰泵业SEW减速机:RF67DRS132S4/V/NC电机220V A /380VY,功率5. 5KW,电流:20/11. 7A,转速：1445、250r/min7电动插板阀DN400, PN101个浙江中诚8气动蝶阀D671X-16DN65, PN16台3天津塘沽9手动衬胶蝶D71Xs-10DN100, PN10台6天津塘沽阀10手动衬胶蝶阀D71Xs-10DN65, PN10台5天津塘沽11球阀DN50台512球阀DN40台720电动葫芦CD1起重量3T,起升高度9m台1华科起重4. 系统启动4.1. 启动前检査1） 影响启动的所有工作票己终结，现场清理干净，设备周围无妨碍启动的异物，现场照明充 足。
2） 送电正常3） 各转动机械传动部分润滑油正常4） 联轴器防护罩完整，固定牢固，手动盘动泵组对轮转动轻快，无碰擦5） 各系统阀门开关正常，指示正确6） 压力表、流量计等投入正常7） 工艺水、仪用气投入正常8） 泥斗内泥量正常9） 药量充足10） 所有气动阀、电磁阀、电动阀处于关闭状态11） 间断式澄清池水位、泥位正常12） 所有手动阀已处于相应状态4.2. 启动前准备工作4. 2.1.阀门状态1） 开启污泥切割机出入口手动阀，旁路阀处于关闭状态（若走旁路，则相反）2） 开启需要运行的排泥泵出入口手动阀，不准备运行的排泥泵出入口阀处于关闭状态3） 关闭准备运行的排泥泵出口排空阀，不准备运行的排泥泵出口排空阀处于关闭状态4） 开启排泥泵出口母管手动阀，排泥泵出口母管排空阀、至灰硫阀处于关闭状态5） 开启脱泥机入口阀、脱泥机进水手动阀6） 开启加药箱进水电磁阀前、后手动阀，旁路阀处于关闭状态7） 开启加药泵出入口手动阀8） 加药箱底部排空阀处于关闭状态4. 2. 2.远方、联锁、自动状态1） 联锁、阀门远方开关试验正常2） 将各远方变频状态调整到适当位置，能投自动的投入自动3） 将需运行的设备打到程控状态，将需备用的泵打到备用状态。
4） 将相应的系统功能组投入程控4.2. 3.启动手动指令系统启动5. 系统的正常运行5.1.运行说明1） 运行方式＞ 排泥泵出口至脱泥机排泥＞排泥系统至灰硫2） 操作说明：＞在就地盘柜上设远方/就地切换＞在远方设手动/自动切换3） 保护说明：＞设备自身具有的常见保护（详见设备说明）＞ 程序设置的专有保护（详见逻辑说明）＞离心机自身的保护有：•离心脱水机启动、停止及电机的过热/过载保护•离心机螺旋扭矩过大及差速过大、过小报警；• 离心机振动保护；• 离心机紧急停机保护；4） 自调节说明加药泵调速方式采用变频无级调速，脱泥机进泥管上设置污泥流量计，加药系统根据流量信 号调节助凝剂加入量5） 浓缩池系统可以单台运行，也可两台同时运行6） 污泥切割机可投入程控，也可退出程控，不影响功能组的自动正常运行7） 排泥泵可单台运行，也可两台同时运行8） 加药泵可单台运行，也可两台运行，加药泵设置联锁，运行泵故障跳，投入备用的泵自启 动9） 加药装置振打可投入程控，也可退出程控，不影响功能组的自动正常运行10） 离心机频率全8Hz,才能认为离心机运行正常，处于启动状态离心机不论何种原因停， 都联开冲洗电磁阀，延时50S关闭。
该状态怎样做，需和PLC厂家联系11） 配药系统：真空吸料方式将干粉料吸入料桶，再由干粉投料机将药粉匀速送入药箱，干粉 投料机出力可调，干粉投料机和进水电磁阀同时启动，可依实际需求调整所配制药液浓度 O两者根据计量箱液位高低自启停5.2. 运行中的检査和维护5.2.1.除常规维护外，还应注意：1） 系统停用后必须进行清洗2） 搅拌机不能空转3） 螺杆泵不能空转，不能憋压，启动前出入口阀必须全部打开4） 真空吸料机滤袋应定期清理5） 注意泥斗内泥满6） 注意离心脱泥机各参数5. 2. 2.运行数据1） 加药箱高液位0.8m、低液位0.4mo2） 回收水池高液位3.5m3） 脱泥机处理量Qmax 2 20m3/h;4） 进料固含量：5〜8%5） 脱泥机出口泥饼含固率25-35%5.2. 3.加油表序号名称加油种类单位数量1螺杆泵220齿轮油台62离心脱泥机减速机双曲线齿轮油，台1离心脱泥机轴承3#二硫化铝处43加药装置搅拌机减速机220齿轮油台35污泥切割机220齿轮油台16. 系统正常停运1） 根据指示停运系统2） 依次停运污泥输送系统、加药系统、中水脱水机3） 对相关设备冲洗4） 若较长时间停运，应对相关设备断电并开启相关排空阀。
5）停运后若设备没断电，运行人员不能停止对设备的检视和巡视7. 异常及事故处理故障现象可能引起原因处理方法泵电流变小出1】管道或入II滤网堵及阀 门位置不正确进行相应的冲洗，查看阀门状态搅拌器停运开关或热控保护停，事故按 钮动作1. 搅拌器开关、电机或机械故障，汇报值 长，联系检修处理2. 若搅拌器长时间故障，汇报值长，退 出脱硫废水处理系统运行泵故障停运,DCS发出报 警信号，出II流量指示 为0泵。
