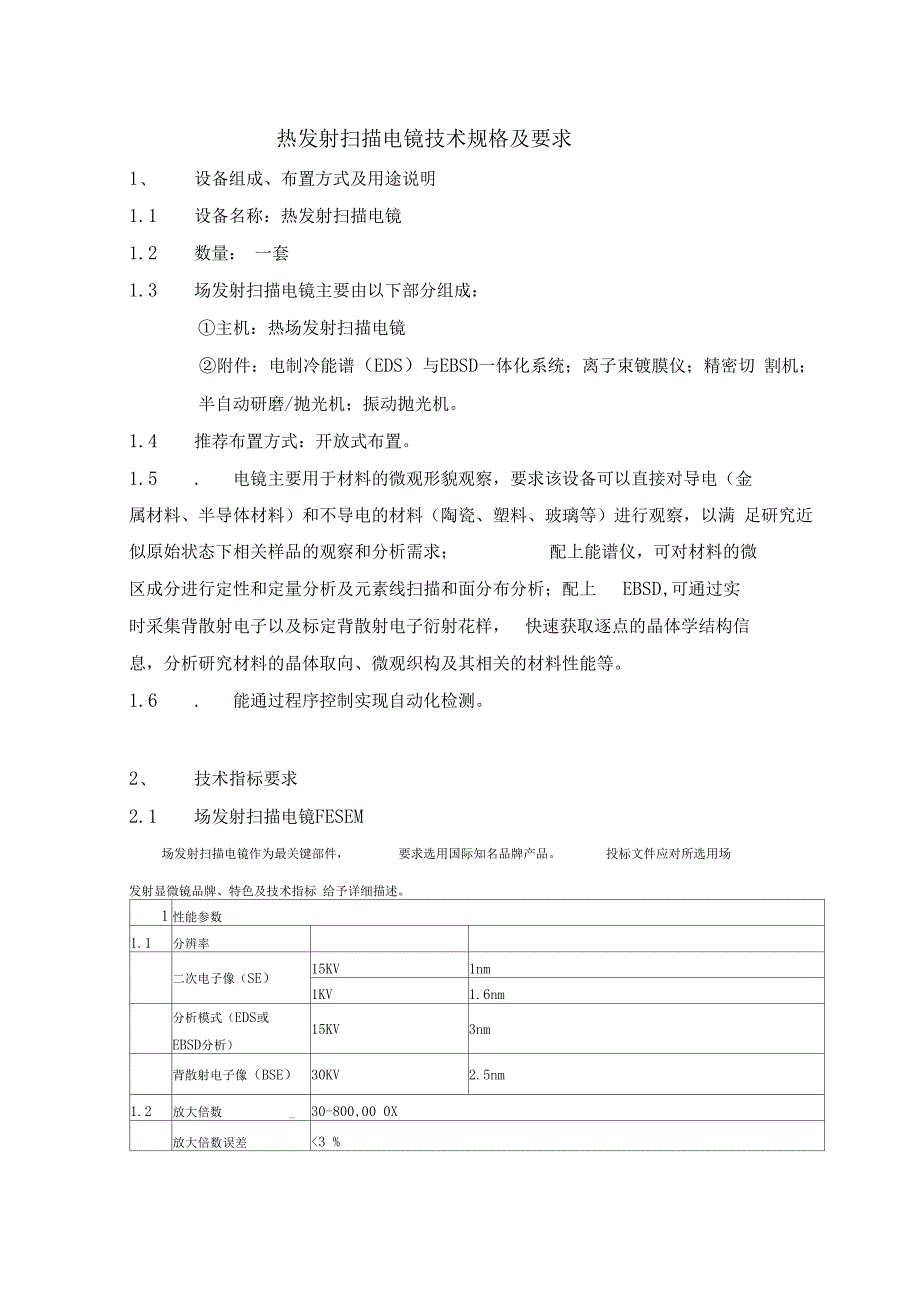

热发射扫描电镜技术规格及要求1、 设备组成、布置方式及用途说明1.1 设备名称：热发射扫描电镜1.2 数量： 一套1.3 场发射扫描电镜主要由以下部分组成：①主机：热场发射扫描电镜②附件：电制冷能谱（EDS）与EBSD一体化系统；离子束镀膜仪；精密切 割机；半自动研磨/抛光机；振动抛光机1.4 推荐布置方式：开放式布置1.5 . 电镜主要用于材料的微观形貌观察，要求该设备可以直接对导电（金属材料、半导体材料）和不导电的材料（陶瓷、塑料、玻璃等）进行观察，以满 足研究近似原始状态下相关样品的观察和分析需求； 配上能谱仪，可对材料的微区成分进行定性和定量分析及元素线扫描和面分布分析；配上 EBSD,可通过实时采集背散射电子以及标定背散射电子衍射花样， 快速获取逐点的晶体学结构信息，分析研究材料的晶体取向、微观织构及其相关的材料性能等1.6 . 能通过程序控制实现自动化检测2、 技术指标要求2.1 场发射扫描电镜FESEM场发射扫描电镜作为最关键部件， 要求选用国际知名品牌产品 投标文件应对所选用场发射显微镜品牌、特色及技术指标 给予详细描述1性能参数1.1分辨率二次电子像（SE）15KV1nm1KV1.6nm分析模式（EDS或EBSD分析）15KV3nm背散射电子像（BSE）30KV2.5nm1.2放大倍数 _30-800,00 0X放大倍数误差<3 %调节自动放大倍数修正功能，放大倍数预设功能；连续可调1.3加速电压0.2-30KV调节连续可调1.4保针电流（束流范 围）4pA-100nA稳定度优于0.2%/h调节连续可调1.5成像模式二次电子像；背散射电子像调节模式二次电子和背散射电子成像系统可以任意比率混合， 自动调节和手动调节亮度、对比度2电子光学系统2.1电子枪（灯丝）标书需详细描述本产品的电子光学系统特点具有自动对中和启动电子枪功能；在显示器中显示全部发射器参数的状态信 息；灯丝寿命优于两年。
2.2透镜控制系统需在标书上详细说明透镜控制系统；实现了大小样品的高分辨率取代机械 式可调光阑，避免机械上的误差和人为的误操作2.3物镜光阑物镜光栏应能自加热自清洁；无需拆卸镜筒即可更换物镜光阑；光阑寿命优 十两年2.4电子束位移扫描旋转、动态聚焦和倾斜校正补充，图像旋转连续调整，工作距离改变自 动旋转补偿；样品倾斜时自动聚焦并修正3样品室3.1样品台五轴马达驱动，同时保留各轴手动，移动范围： X > 50mm ； 丫 > 50mm； Z>25mm； T>-5〜+70° ; R=360 °连续旋转，电脑控制全对中旋转控制，内置 样品防撞警报器3.2样品室最大可装载直径不小于 150mm样品；兼容性高，预留了 EDS、EBSD以及其他标准扩展接口3.3重复性重复性：2m;3.4稳定性最小步长：90 nm；漂移：在稳定 20min后，在360 s内（样品台不倾斜）， 样品台漂移小于 40 nm ；3.5样品台控制样品台移动：在屏幕图形上用鼠标控制及操纵杆控制；灵敏度与放大倍数相 协调；样品台导航：由模拟样品台移动的 Smart SEM图形来进行；接触报警： 与屏幕上的信息同时进行音响报警4检测器4.1镜筒内二次电子检测—个和背散射电子检测器各一个；样品室二次电子检测—个和背散射电 子检测器各一个4.2样品室红外CCD相机一个5电脑控制、数字图像记录系统和标准应用软件5.1配置与EDS和EBDS的数据连接通道；5.2具有自动控制功能：自动真空控制、自动调节饱和电流、透镜光阑对中、自动调焦、加速电压偏 压自动补偿、电子束大小电流自动调整、自动调整扫描速度（根据信噪比） 、自动调整对比度 &亮度、自动消像散。
5.3图像处理：最大像素不小于 4096 X 3536像素图像显示：单幅图像显示或 4帧图像（SE和BSE,混合像，CCD像）同时显示，双分屏显示（显示电镜工作参数）；图像记录：TIFF, BMP或JPEG;几 何量实时测量（任何倍率下误差低于 3%以下）；标准配备多种测量软件工具；图像存取和管理软件；操作软件内建帮助软件，协助使用者查询相关操作步骤；具有产品控制和数据处理的其他标 配功能5.4电镜控制操作软件6控制和数据处理系统6.1基于以太网架构的数据传输系统； Intel双核控制和操作计算机系统（要求标书需明确配置） ；Windows XP 操作系统；中央处理器： CPU : Intel P4 3.2GHz内存：3.45G ;外界接口：串行、并行、SCSI、USB 2.0接口、网络；硬盘 1000GB ; CD、DVD刻录；显示器：19英寸LCD显示器 （标书需明确厂家与型号）7真空系统7.1涡轮分子泵，离子泵，前级机械泵；换样时间：< 300秒（高真空模式）；电子枪室真空度 10-7Pa数量级;样品室真空度：高真空模式下 10-4Pa数量级8工作条件和安装要求3.1电源:220V/50Hz ;运行环境温度:15-25度；运行环境：相对湿度 <80%;仪器运行的持久性：可连 续运行；8.2能在武汉理工大学测试中心一楼安装，并保证设备的验收指标要求。
9安全保护9.1具有突然真空下降、断水、断电、接地故障自动保护10冷却系统10.1配有循环水冷却器11其他配件或易损件11.1配置相关配件或易损件（备用灯丝 +光阑3套，含技术人员服务费及差旅费） o2.2 附件：电制冷能谱（EDS）与EBSD一体化系统该附件为场发射扫描电镜关键附属设备，用于材料的微区结构分析EDS1探测器1.1（*）芯片类型*硅漂移SDD电子制冷探头（Silicon Drift Detector）,独立封 装FET场效应管，圆型硅漂移晶体，超薄窗设计独立真空， 仅消耗电能，无需循环水及其他真空泵或风扇制冷，没有震 动1.2（*）有效探测面积*不彳氐于30mm2,同等条件下，大大提高计数率配合场发射 SEM低电压下工作，可以显著提高能谱的信号强度及空间分 辨率1.3（*）能量分辨率*（Mn-Ka）:在100,000CPS条件下测量,优于 131V；轻素分辨率：C-K优于52eV1.4最大输入（输出）计数能谱仪处理器与计算机采用分立设计，采用 1394卡进行通讯取大输入计数不小于 850,000cps,输出年大计数率人丁300,000CPS,可处理最大计数率w 700,000CPS1.5窗口类型超薄探测窗口1.6兀素分析范围*Be4〜U921.7峰背比例优于 15,000:11.8谱峰稳定性1,000cps到100,000cps, Mn Ka峰谱峰漂移小于 1eV,分辨 率变化小于1eV, 48小时内峰位漂移小于 1.5eV。
1. 10开机速度具备零峰修正功能，可以快速稳定谱峰，开机5分钟内即可 得到稳定的定量结果1. 11无漏磁电子陷阱设计，对扫描电镜无任何影响2（*）能谱应用软件厂豕需在标书中需详细反映广品软件特点 ：能谱应用软件基于 Windows 7平台，米用多任务设计，可以同时并行数个任务， 并支持分屏显示及远程控制 导航器界面设计操作简便，界面友好，并具有中文和英文操作界面，可以自由切换 ；定性分析：可自动标识谱峰，除惰性气体元素外，无禁止自动标定的元素；可进行谱重构，对重叠峰进行 手动峰剥离；定量分析：采用XPP定量修正技术和高帽数字滤波技术 ，可对倾斜样品进行修正，并增强对轻元素的修正 ；具有完备的虚拟标样库 ；具备有标样定量分析及无标样定量分析方法；可以得到归一化和非3—化定量结果 ，可以用化学配位法得到非归一化结果；其它功能：具备全谱智能面分布/线扫描分析功能，一次采集，能存储每 一扫描位置（x, y）的所有元素的信息，用户随后可以在离线状态下从图像上的任何位 置重建谱图、线扫描和面分布图 .全谱智能面分布图分辨率 4096*4096 o电子图像分辨率8192*8192.其它功能：可将电镜图象传输到能谱仪的显示器上 ，并以该图为中心做微区分析，可显示电子作用区大小 ，可对点，矩形，任意多边形，任意不规则区域等进 行分析；实验报告：多种输出格式，单键可生成 Word文档，及HTML格式；离线数据 再处理等软件包；标书需详细提供产品功能的软件特点。
3计算机及其附件部分奔腾4主频3.0G Hz , 2G内存，500G HD , DVD-RW , 22”液晶显7K器，网卡EBSD1EBSD探测器1.1(*) EBSD 探头*适用于场发射电镜的高速 EBSD探测器，能与EDS硬件同时使用，高端的高灵敏度 CCD相机，加速电压大于3 KV, 及 束流大于5 0 0 pA时，可以采集到明显的衍射花样 40 X30mm大面积矩形荧光屏；花样像素分辨率： 640X 480 X 12位，高精度马达驱动；确保扫描电镜的真空密封；具备安全 保护装置；配置散射探测器( FSD);可以充分靠近样品而不 遮挡能谱探头，无需电亍制冷，CCD相机直接安装于荧光屏 后，充分靠近样品1.2(*)花样采集速度>106 点/秒(8*8 binning)1.3标定成功率任何扫描速度下，用以多晶银( Ni)为标样，测量＞99%的标 定成功率1.4(*)取向精准度任何扫描速度下，获得优于 0.3度的取向精准度，并可同时给出数据可用性的量化指标；2(*)数据库系统具有专用的EBSD和ICSD数据库；具有人工建立数据库和添加源于 XRD的通用数据库功能3(*)软件功能与能谱联合使用，具备图像采集系统：具有 SEM成像功能，可支持多种 SEM图像类型，图片尺寸不低于 4096X4096;具备EBSD花样自由采集，无标样自动系统校准功能，拥有 极图与反极图，取向分布，相区分与鉴定，能够分析晶界织 构，以及EDS和EBSD的同步分析，离线数据再处理等软件 包；标书需详细提供产品功能的软件特点。
4(☆)计算机提供通讯连接和高性能计算机工作站，保证解析的高速度； 标书需详细提供产品功能的特点2.3 附件：离子束镀膜仪功能：适用于不同材质的试样表面喷镀导电层主要技术指标：1 .样品能够快速镀膜，只产生极小的热量；2 .控制样品旋转和摇摆速率，确保样品镀膜均一；3 .样品载台适用于各种 SEM羊品；4 .配有测膜厚度装置(FTM,能够连续测量沉积速率；5 .提供多种材质(C Pt、Au、Cr)的靶材；6 .隐藏在腔体内的耙材完全与溅射污染物隔离；7 .可选配第二个耙材交换仪器即可再增加两个耙材，可在保持真空的情况下极短时间内选 择两个可用耙材中任意一个2.4 附件：精密切割机功能：适用于不同材质的试样取样，包括陶瓷，金属，稀土材料，复合材料，生物材料等；能自动完成试样的切割， 并有良好的切割效果， 试样损伤小；对于失效分析的试样能精确定位切割主要技术指标：1 . 工作功率:1/8 。
