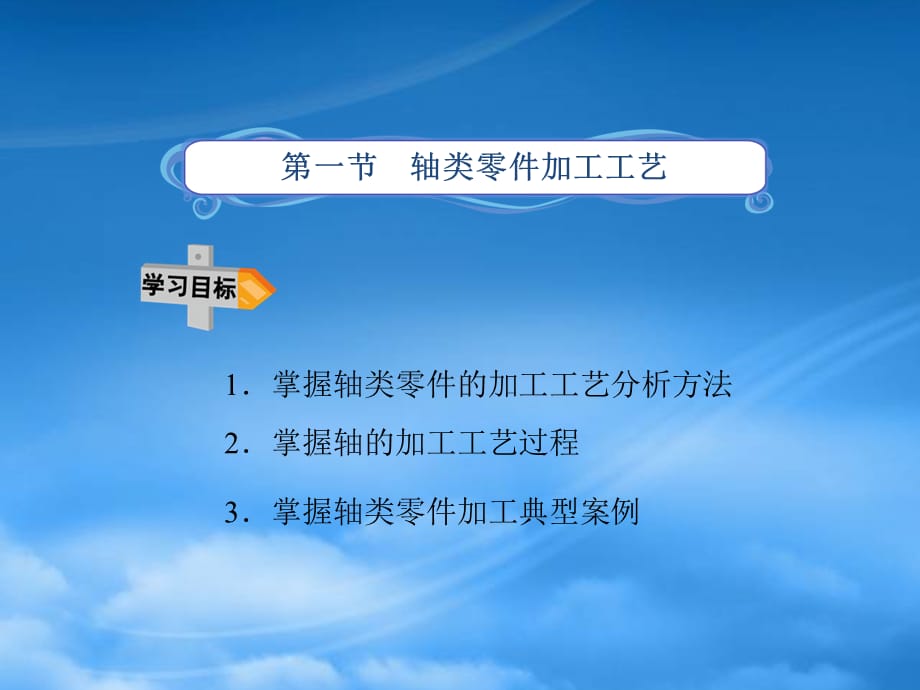

2掌握轴的加工工艺过程,1掌握轴类零件的加工工艺分析方法,第一节 轴类零件加工工艺,3掌握轴类零件加工典型案例,一、轴类零件的功用、结构及技术要求,1功用,轴类零件是机械加工中经常遇到的典型零件之一在机械设备中，它主要用于支承传动件和传递扭矩，并保证安装在其上的零件的回转精度2结构,轴类零件是旋转体零件，其长度大于直径，加工表面通常有内外圆柱面、圆锥面，以及螺纹、花键、键槽、横向孔、沟槽等一般的轴类零件根据结构形式的不同，可分为光轴、阶梯轴、空心轴、异形轴、花键轴、曲轴、凸轮轴等3技术要求,（1）加工精度,轴的加工精度主要包括结构要素的尺寸精度、形状精度和位置精度1）尺寸精度主要指结构要素的直径和长度的精度2）形状精度主要指轴颈的圆度、圆柱度等3）位置精度包括装配传动件的配合轴颈对于装配轴承的支承轴颈的同轴度、径向圆跳动及端面对轴线的垂直度等轴类零件主要表面的表面粗糙度是根据其运转速度和尺寸精度决定的 支承轴颈的表面粗糙度Ra值一般为0.80.2m； 配合轴颈的表面粗糙度Ra值一般为3.80.8m2）表面粗糙度,（3）其他要求,为改善轴类零件的切削加工性能或提高综合力学性能及使用寿命，还必须根据轴的材料和使用条件，规定相应的热处理要求。
常用的热处理工艺有正火、调质和表面淬火等二、轴类零件的材料及毛坯,1材料,不重要的轴：Q235A、Q255A 一般的轴：优质碳素结构钢如35、45、50钢等 重要的轴：合金结构钢20CrMnTi、40Cr，轴承钢GCr15，弹簧钢65Mn等2毛坯,光轴和直径相差不大的阶梯轴：圆棒型材 直径相差较大的阶梯轴和比较重要的轴：锻件（大批量生产采用模锻；单件小批量生产采用自由锻 结构复杂的轴：球墨铸铁件或锻件三、轴类零件的加工工艺分析,1划分加工阶段,2选择定位基准,3热处理工序的安排,（1）预备热处理,为改善金属组织和切削性能而进行的热处理称为预备热处理，包括正火、退火、调质和时效处理2）最终热处理,为了提高零件的硬度、强度等力学性能而进行的热处理称为最终热处理，包括淬火、渗碳淬火和渗氮轴类零件除了应遵循加工顺序的一般原则外，还要考虑以下几个方面的因素： （1）在加工顺序上，先加工大直径外圆，然后加工小直径外圆，以免一开始就降低了工件的刚度 （2）轴上键槽等表面的加工应在外圆精车之后、磨削之前进行 （3）轴上的螺纹一般有较高的精度要求，通常应安排在半精加工之后、淬火之前进行加工如安排在淬火之后，则无法进行车削加工。
四、轴的加工工艺过程,传动轴是轴类零件中使用最多、结构最为典型的一种阶梯轴，所示该轴为小批量生产，材料选择45钢，淬火硬度4045HRC试分析其加工工艺过程1结构分析,主要结构要素有内外圆柱面、螺纹、键槽等，该轴为典型的阶梯轴结构，有两个支承轴颈两端轴颈的尺寸精度为IT7，表面粗糙度Ra值为0.8m； 用于安装齿轮的轴颈的尺寸精度主IT7，表面粗糙度Ra值为1.6m； 右端轴颈外圆上规定了圆柱度为0.02mm； 左端轴颈外圆上规定了圆柱度为0.02mm； 轴上各配合面对两端轴颈的公共轴线的径向跳动为0.02mm，可保证齿轮平稳传动2技术要求,3材料选取,传动轴材料为45钢，锻件毛坯1）粗加工阶段钻中心孔、粗车各处外圆； （2）半精加工阶段半精车各处外圆、车螺纹、铣键槽等； （3）精加工阶段修研中心孔，粗、精磨各处外圆4划分加工阶段,5定位基准选择,图示传动轴，粗加工时是以外圆表面为定位基准；在半精车加工时，采用外圆表面和中心孔作为定位基准（即一夹一顶）；,a）采用限位支撑 b）利用工件台阶限位,1拨盘 2、5前顶尖 3、7鸡心夹头 4后顶尖 6卡爪 8工件,精加工时，采用两个中心孔作为定位基准（即双顶尖。
6热处理工序,由于该轴采用的是锻件毛坯，加工前应安排退火热处理，以消除毛坯的内应力和改善材料的切削性能传动轴最终热处理是淬火后高温回火，该工序应放在半精加工之后、粗精磨之前进行，即在车削螺纹和铣键槽之后进行为了保证磨削精度，在淬火后高温回火的热处理之后应安排修研中心孔工序7传动轴加工工艺,锻造毛坯热处理（退火）粗车半精车车螺纹铣键槽热处理（淬火加高温回火）粗磨精磨8传动轴的加工工艺过程,传动轴的加工工艺过程,传动轴的加工工艺过程（续表）,传动轴的加工工艺过程 （续表）,2掌握套类零件加工典型案例,1掌握套类零件的加工工艺分析方法,第二节 套类零件加工工艺,一、套类零件的功用、结构及技术要求,1功用,套类零件是机械中常见的一种零件，大多起支承或导向作用，其内、外表面的形状精度和位置精度要求较高2结构,套类零件一般由孔、外圆、端面和沟槽组成套类零件主要承受径向载荷和轴向载荷 特点是：主要工作表面为内圆表面、外圆表面，形状精度和位置精度要求较高，表面粗糙度值较小，孔壁较薄且易变形，零件的长度一般大于孔的直径1）尺寸精度,3技术要求,（1）加工精度,2）形状精度,3）位置精度,（2）表面粗糙度,一般套类零件内孔的表面粗糙度Ra值为1.60.1m；液压缸内孔的表面粗糙度Ra值一般为0.40.2m；外圆表面的粗糙度值较小，Ra值通常取6.30.8m。
常用的热处理工艺有退火、表面淬火和渗碳淬火等3）其他要求,二、套类零件的材料及毛坯,套类零件一般用钢、铸铁、青铜、黄铜等材料制成，材料的选择主要取决于工作条件 套类零件的毛坯类型与所用材料、结构形状和尺寸大小有关，常采用型材、锻件或铸件 毛坯内孔直径小于20mm时大多选用棒料，孔径较大、长度较长的零件常用无缝钢管或带孔的铸、锻件三、套类零件的加工工艺分析,轴承套毛坯采用“4件合一”的方式加工：指棒料按四个轴承套零件尺寸下料，四件同时加工,1保证相互位置精度的工艺措施,套类零件一般都存在壁较薄、径向刚度较差、容易变形等缺点2防止套类零件变形的工艺措施,套类零件变形的原因及工艺措施,套类零件变形的原因及工艺措施（续表）,图a,图b,图c,3套类零件在加工时应注意的问题,保证主要表面的相互位置精度和防止变形，是加工套类零件的关键图示的轴承套是结构较为典型的一种套类零件，该轴承套材料为HT200，批量生产现分析其零件的加工工艺过程1功用,支承或导向外圆（400.015）mm：尺寸精度为IT7，表面粗糙度Ra值为1.6m； 内孔30H7mm:尺寸精度为IT7，表面粗糙度Ra值为1.6m； 两端端面:表面粗糙度Ra值均为1.6m； 外圆（440.015）mm对30H7内孔的同轴度：0.02mm； 轴承套的左端面对30H7内孔轴线的垂直度：0.02mm。
2结构,内外圆柱面、端面、外沟槽等，属短套筒类零件3技术要求,4材料及毛坯,材料为铸铁毛坯选用外径为70mm铸铁棒料，4件合一可用“一刀下”方法保证5保证相互位置精度的工艺措施,6加工工艺过程分析,外圆：精车 内孔：钻孔车孔铰孔7轴承套的加工工艺过程,轴承套的加工工艺过程,轴承套加工工艺过程（续表）,2掌握箱体零件的加工工艺过程,1掌握箱体类零件的加工工艺分析方法,第三节 箱体类零件加工工艺,3掌握箱体零件加工典型案例,一、箱体零件的功用、结构及技术要求,1功用、结构,功用：将机器中有关部件的轴、套、齿轮等相关零件连接成一个整体，使这些零件保持正确的相对位置，并按一定的传动关系协调地工作结构：形状复杂，壁薄且不均匀，内部呈腔形，既有精度要求较高的孔系和平面，也有许多精度要求较低的紧固孔a)齿轮油泵箱体 b)齿轮减速箱箱体,a）,b）,2技术要求,（1）主要平面的形状精度和表面粗糙度,一般箱体主要平面的平面度为0.030.1mm，表面粗糙度Ra值为2.50.63m，各主要平面对装配基准面的垂直度为0.1mm/300 mm2）孔的尺寸精度、几何形状精度和表面粗糙度,一般机床主轴箱的主轴支承孔的尺寸精度为IT6，圆度、圆柱度公差不超过孔径公差的一半，表面粗糙度Ra值为0.630.32m。
其余支承孔尺寸精度为IT7 IT6，表面粗糙度Ra值为2.50.63m3）主要孔和平面的相互位置精度,支承孔之间的孔距公差为0.050.12mm，平行度公差应小于孔距公差，一般全长上取0.040.1mm二、箱体零件的材料和毛坯,1材料,箱体组合件：普通灰铸铁HT150HT350，可根据实际需要选用，用得较多的是HT200 精度要求较高的坐标镗床主轴箱则选用耐磨铸铁，轿车发动机箱体常用铝合金等有色轻金属制造方箱体组合件的毛坯选择铸件，铸造后应进行退火处理2毛坯,三、箱体零件的加工工艺分析,1选择定位基准,常以箱体上的主要孔为粗基准，限制四个自由度，辅之内壁或其他毛坯孔为辅助基准，以达到完全定位的目的1）粗基准的选择,根据生产类型不同，箱体零件的粗基准选择与安装方式也不一样2）精基准的选择,基准统一原则（一面双孔）、基准重合原则（三面定位）2加工顺序的安排,（1）按先面后孔的原则,（2）先主后次的原则,（3）粗、精加工分开的原则,3热处理工序的安排,时效处理：自然时效（精密机床的箱体铸件）；人工时效（普通机床和设备的箱体）四、箱体零件的加工工艺过程,单件小批量生产：铸造毛坯时效划线粗加工主要平面及其他平面划线粗加工支承孔二次时效精加工主要平面和其他平面精加工支承孔划线钻各小孔攻螺纹、去毛刺。
大批量生产：铸造毛坯时效加工主要平面和工艺定位孔二次时效粗加工各平面上的孔攻螺纹、去毛刺精加工各平面上的孔a),试分析图示的方箱体组合件的加工工艺b）上箱体 c）下箱体 d）合箱图 e） 合箱全剖视图,1技术要求,由图示可知，使用时，方箱体上的基准面A、B、C作为测量基准和定位基准，其尺寸精度与位置精度要求都比较高，高与宽120mm的尺寸公差仅有0.008mm，长200mm的公差为0.01mm，相关表面的平行度、垂直度公差均为0.005mm，表面粗糙度Ra值为0.2m该箱体由上、下两部分组合而成，中间空腔的作用是为了放置叶片的叶身，因此，方箱体就成了叶片的加工和测量的工艺装备2功用与结构,3定位基准选择,选择方箱体的各个表面作为粗、精加工的定位基准铸造退火刨上下箱体六个面人工时效粗磨上下箱体上、下平面及中间接合平面精磨上下箱体中间接合平面划线钻孔、攻螺纹、配钻销钉及圆柱销粗磨宽和长度方向四面精磨六面4方箱体的加工顺序,方箱体组合件的加工工艺过程,5方箱体的加工工艺,方箱体组合件的加工工艺过程 （续表）,轴类零件加工工艺制定的依据是轴类零件功用、结构、技术要求、毛坯的选择、定位基准和热处理要求等。
加工工艺分析内容主要有划分加工阶段、选择定位基准、热处理工序的安排等 套类零件加工工艺制定的依据是功用、结构、技术要求、定位基准和加工变形等加工工艺分析内容主要有保证相互位置精度的工艺措施、防止套类零件变形的工艺措施、在加工时应注意的问题 箱体类零件的制造精度将直接影响机器的使用性能和使用寿命加工工艺分析内容主要有选择定位基准、加工顺序的安排和热处理工序的安排加工顺序的安排原则有先面后孔，先主后次，粗加工、精加工分开,本章小结,谢谢观看/欢迎下载,BY FAITH I MEAN A VISION OF GOOD ONE CHERISHES AND THE ENTHUSIASM THAT PUSHES ONE TO SEEK ITS FULFILLMENT REGARDLESS OF OBSTACLES. BY FAITH I BY FAITH,。
