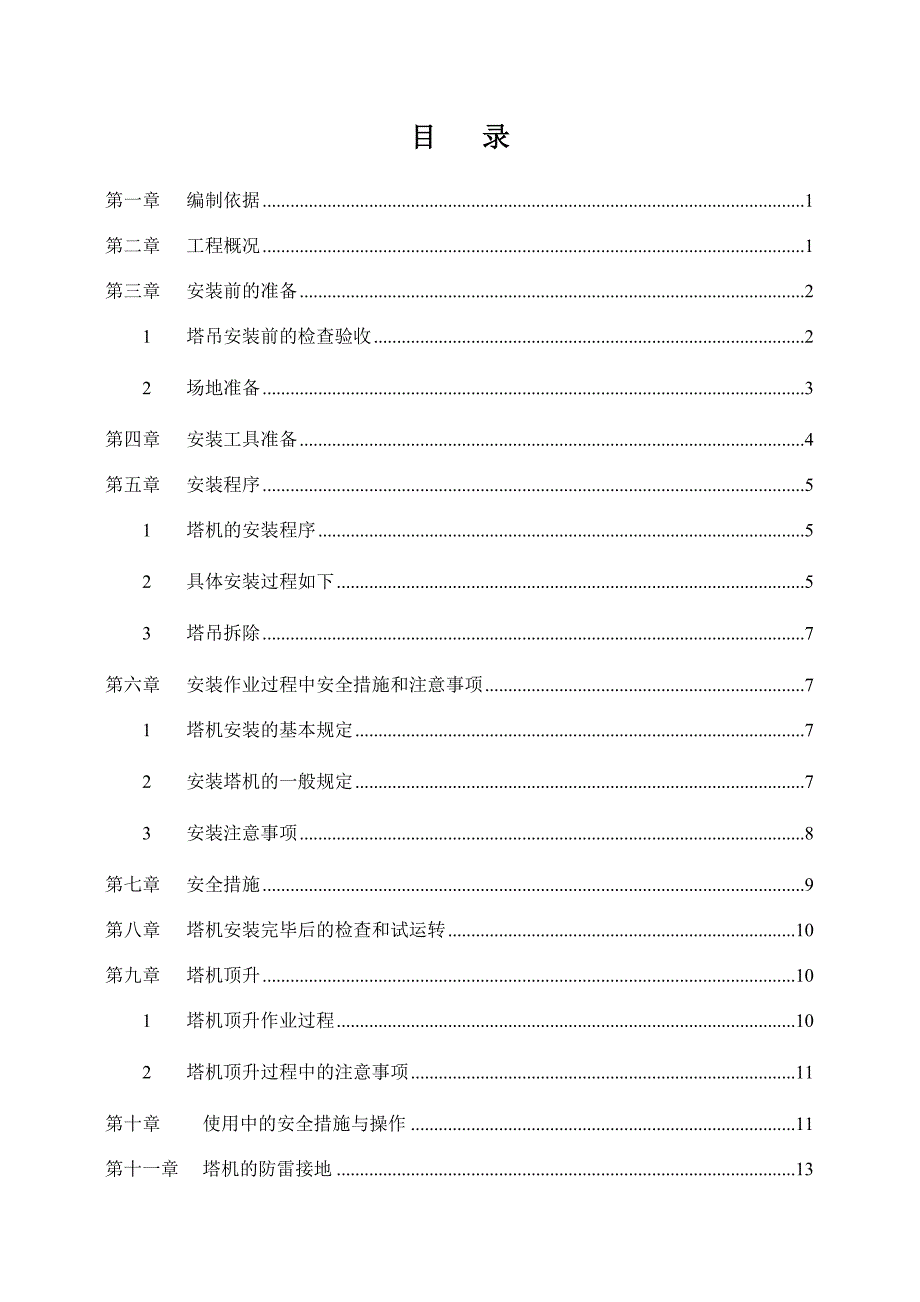

目 录第一章 编制依据 1第二章 工程概况 1第三章 安装前的准备 21 塔吊安装前的检查验收 22 场地准备 3第四章 安装工具准备 4第五章 安装程序 51 塔机的安装程序 52 具体安装过程如下 53 塔吊拆除 7第六章 安装作业过程中安全措施和注意事项 71 塔机安装的基本规定 72 安装塔机的一般规定 73 安装注意事项 8第七章 安全措施 9第八章 塔机安装完毕后的检查和试运转 10第九章 塔机顶升 101 塔机顶升作业过程 102 塔机顶升过程中的注意事项 11第十章 使用中的安全措施与操作 11第十一章 塔机的防雷接地 131 接地电阻 142 连接接地装置注意事项 14第十二章 安全应急预案 141 目的 142 组织网络及职责 143 应急措施 154 应急物资 155 通讯联络 156 注意事项 16第十三章 附图 17第一章 编制依据(1) 国家有关塔式起重机的国家有关法规、技术标准和规范、规程1). 《塔式起重机》（GB/T5031－2016）2). 《塔式起重机安全规程》GB5144—20163). 《机械设备防护安全要求》GB8196—20154). 《建筑施工安全检查标准》JCJ59—20165). 《施工现场临时用电安全技术规范》JGJ46—20166). 《建筑施工塔式起重机安装、使用、拆卸安全技术规程》JGJ196-20107). 《质量环境职业健康安全管理手册与体系程序》8). 《起重机械安全规程》GB6067.1-20109). 《起重设备安装工程施工及验收规范》GB50278－201010). 《塔式起重机技术条件》 GB/T9462-200811). 《施工现场塔式起重机检验规则》DB11/611-2008 12). 《建筑机械使用安全技术规程》JGJ33－201513). 《QTZ63(5610/5013)塔式起重机使用说明书》(2) 塔机的使用、安装和拆卸说明书，整机、部件的装配图，电气原理及接线图等。
3) 已有的拆装工艺及过去拆装、使用作业中积累的技术资料等(4) 公司重大危险因素清单/环境因素管理方案、控制程序(5) 公司及其他单位以往发生的事故经验教训第二章 工程概况1、基本概况工程名称：武威红星时代广场5#商业街区项目工程工程地点：新城区天丰街北侧，新凉路西侧 建设单位：甘肃武威星泓房地产开发有限公司设计单位：上海光翼建筑工程设计有限公司监理单位：兰州交大工程咨询有限责任公司地勘单位：核工业天水工程勘察院施工单位：江苏金坛第一建筑安装工程有限公司 本工程是武威红星时代广场5#商业街区项目；总建筑面积85233.52平方米，其中地上69095.02平方米，地下17300平方米本期位于整个项目用地东部本期建筑主要包括一栋14层、四栋15层酒店式公寓和二层商业步行街（局部四层）组成2、塔吊机械的型号和安装位置根据该工程施工现场要求，需配置QTZ80型TC6010-6塔吊，2台分别为1#塔吊在5-1#楼东侧和1#塔吊在5-2#楼北侧部位；QTZ63TC5610塔吊2台分别为3#塔吊在5-3B#楼南侧东部和4#塔吊5-3A#楼南侧西部部位；本方案对1#~4#塔吊基础进行设计具体位置详见塔吊现场布置图附图一:附图一以后根据土建进度要求进行顶升，最终安装高度根据楼层高度而定。
第三章 安装前的准备1 塔吊安装前的检查验收1.1 安装前检查基础表面的水平面度，基础表面应经过二次找平至水平面度1/1000；砼强度应达到设计强度的75%以上（留置砼标养试块），验收合格后方可进行下一步施工1.2 了解施工场地的布局及土质情况，对安装现场环境条件进行勘查清理现场的障碍物，确保足够宽敞的场地，汽车起重机作业处应有足够的地耐力，同时应考虑工程完工后拆卸塔吊是否受阻1.3 全面检查塔吊钢结构无变形、开裂、锈蚀严重地情况，表面油漆完好，机械部完好，运行正常，钢丝绳无过度磨损，扭曲现象，电器部分完整、无破损、绝缘情况良好，安全防护设施齐全，各限位器灵敏可靠2 场地准备2.1 施工场地准备及要求：本项目安装现场较为宽敞，安装工作区域内无高压线等线路跨过，按正常操作施工，不用考虑其他特殊问题，做好塔吊基础排水设施即可配备安全帽及安全带，使用用安全警戒绳设立警戒区，具体位置见塔吊平面布置图所示2.2 根据本施工现场具体情况，塔机安装需使用25T一台汽车吊用于拼装及安装塔机2.3 电路的架设：将380V的电源架设到塔机的基础侧，以便安装塔机使用2.4 安装时环境条件要求：在安装时风力应不大于四级。
2.5 对待安装的整机及各部件等进行检查，特别是液压系统、金属机构、机构等2.6 塔机安装队进场前，必须有安装拆卸方案并对作业工人进行交底，安装拆卸主要人员职责分工明确，塔吊安装人员必须持证上岗，且提交复印件给项目部2.7 环境条件要求:安装时风力小于6级(≤13.8M/S)，无大雨、大雪、大雾2.8 安装人员：指挥工人、起重及安装人员3～6人，电工1人，塔吊司机1人安装作业人员必须持证上岗，接受安全技术交底并签字后方能上岗2.9 熟悉安装（拆卸）程序步骤，严格遵守安全技术规程及安全技术交底要求，严禁酒后上岗2.10 对全体作业人员进行安全交底教育，分工明确，互相配合，防止事故发生2.11 对塔吊进行装前检查并填写塔式起重机装、拆前检查记录表2.12 此次安装由江苏金坛第一建筑安装工程有限公司负责作业,安装人员组织情况：(1) 安装人员组织情况：技术负责人缪春伟负责塔机安装过程中的各项技术问题及安装的技术指导工作，负责安装过程中的组织、安排和协调以及安全总负责安全员朱 凡配合项目部安全员工作，按照工地安全规定，对安装过程进行安全监督，并负责协调工地上的安全工作2) 安装吊车的选择根据塔机的主要部件重量，拟采用25吨吊车一台。
第四章 安装工具准备（根据现场的实际情况进行填写）序号名称规格型号单位数量1汽车吊25T台1台2运输车10t半挂台23专用扳手套44活动扳手10.12把45大锤16磅把46钉子锤2.5磅把47橇杆1.2-1.5M根48替打把29电工仪表套210机修工具套211白棕绳50MΦ16mm根212安全帽顶参加人员每人一顶13安全带根参加人员每人一根14铁丝若干15垫木若干16钢丝绳6×37+FC—170-φ32对217钢丝绳6×37+FC—170-φ24对218卡环5t个8第五章 安装程序1 塔机的安装程序将塔机零部件装车运进安装现场—→清理零部件及工具吊具—→清理安装场地—→安装基础节—→安装2个标准节—→安装套架—→安装回转部分及司机室—→安装塔帽—→安装平衡臂—→安装平衡臂拉板—→安装1块3t平衡重—→接通回转机构及起升机构电源线路—→拼装起重臂及起重臂拉板—→安装其余平衡重块—→接通变幅机构及顶升装置电源线路—→穿绕起升和变幅钢丝绳—→接通安全装置电源线路并调试好安全装置—→顶升标准节加高塔身到预定高度—→检查塔机的垂直度—→全面检查塔机各部位（祥见使用说明书）并使其达到要求—→清理工具及吊具等—→安装工作完成。
2 具体安装过程如下2.1 安装基础节:用起重机设备将塔身基础节吊至底盘上方对好方向（即将标有后方标记的一方安装在顶升加节引进标准节方向的相反方向）后缓慢下降基础节，使基础节上四角大方法兰上的地脚螺栓孔对正地脚螺栓，下降基础节直至松钩取去吊索，分别在32棵地脚螺栓上戴上M36六角螺母后并拧紧双螺母2.2 安装标准节：用吊车将二节标准节安装在基础节上，并用螺栓固定；2.3 安装套架：将套架吊起套在已安装好的塔身标准节外面，爬升架的开口方向应与建筑物保持平行，以便施工后拆卸；2.4 在地面上将上、下接盘以及回转支承、回转机构、司机室等用螺栓联成一体后，吊装到塔身上，并用螺栓联接好；2.5 安装过渡节：将过渡节吊装置于回转机构上接盘上，用特制螺栓穿好并紧固好双螺母；2.6 安装塔帽：将塔帽部分的平台、栏杆、导向轮（重量限制器）组装好，将平衡臂拉板组上段组装好将塔帽吊装到过渡节上，用特制螺栓将塔帽与过渡节连接并紧固好双螺母；2.7 平衡臂的组装：在平衡臂上装上防护栏杆，然后将起升机构安装在平衡臂上，将平衡臂拉杆连接好放置于已事先固定在平衡臂上的木枋上，并将其自由端放置在以固定在栏杆上的木枋上，最后将厂标牌装在靠近塔帽一段两侧栏杆上；2.8 安装平衡臂及平衡重： 平衡臂是槽钢及角钢组焊成的结构，用销轴连接。
平衡臂上设有栏杆及走道，还设置了工作平台，平衡臂的一端用两根销轴与回转塔身连接，另一端则用两根组合刚性拉杆同塔顶连接尾部装有平衡重、起升机构及电阻箱，电气控制箱布置在根部起升机构本身有其独立的底架，用螺栓固定在平衡臂上平衡重的重量随起重臂长度的改变而变化1). 用吊车吊起平衡臂并用销轴联接到过渡节的对应耳板上，将平衡臂尾部稍稍提起，把平衡臂上放置的拉板与塔顶用销轴连接起来，检查拉板组的连接无误后，再将平衡臂慢慢放至水平，使平衡臂拉板张紧2). 用吊车吊起一块平衡重块通过支承销放置在平衡臂主梁上2.9 安装起重臂及拉板：1). 按本现场需要的长度并按起重臂接头上的标记拼接起重臂整臂；2). 将起重臂根部垫高，安装好变幅小车并在根部使其固定；3). 在起重臂上安装好两组拉板；把拉板与起重臂上弦吊点连接起来，并用托架固定，以防止拉杆横向移动；4). 把小车牵引机构安装在起重臂的第九节上，并用螺栓固定好；5). 起重臂组装完毕后，用吊车慢速将其吊起，当到达与过渡节耳板连接的铰点位置时，用销轴将两者连接起来；（注：起重臂安装时的参考重心位置含长短拉杆、牵引机构、载重小车、且载重小车位置在最根部时。
6). 组装好的起重臂用支架支承在地面时，严禁为了穿绕小车钢丝绳的方便仅支承两端，全长内支架应不少于5个，且每个支架均应垫好受力，为了穿绕方便允许分别支承在两边弦杆下7). 试吊是否平衡，否则可适当移动挂绳位置，起吊起重臂总成至安装高度用定轴架和销轴将回转塔身与起重臂根部联接固定注意：记录下吊装起重臂的吊装位置，以便拆塔时使用8). 用汽车吊将起重臂吊至上翘适当角度1/70，把两组拉板（先长后短）通过起升机构钢丝绳拉起后与塔顶用销轴联接起来；9). 检查拉板的连接无误后慢慢放下臂架，张紧拉板，拆除吊索2.10 吊装平衡重：按照本现场的起重臂长度组合，将其余平衡重逐块吊装到平衡臂上1). 按使用说明书的方法穿绕牵引小车钢丝绳及起升机构钢丝绳2). 塔吊安装位置详见附图3 塔吊拆卸塔机的拆卸方法与安装方法基本相同，只不过程序与安装时相反，即先装的后拆，后装的先拆第六章 安装作业过程中安全措施和注意事项1 塔机安装的基本规定1.1 司机、安装工、起重工必须是有效证件，严禁无证操作、安装、维修塔机1.2 安装塔机的全过程必须有专人指挥严禁无指挥操作，更不允许不服从指挥，擅自操作，严禁操作人酒后作业。
