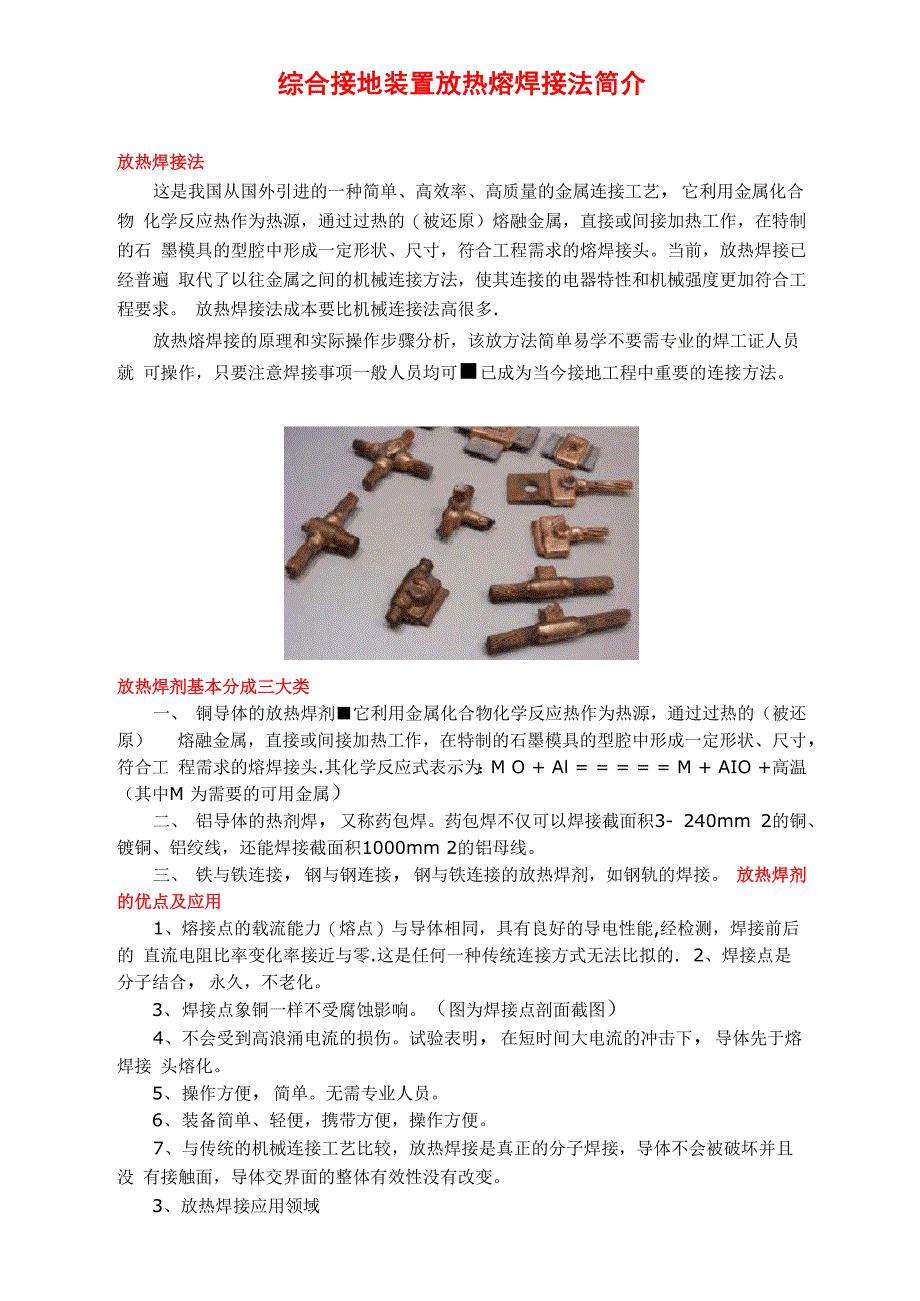

综合接地装置放热熔焊接法简介放热焊接法这是我国从国外引进的一种简单、高效率、高质量的金属连接工艺，它利用金属化合物 化学反应热作为热源，通过过热的（被还原）熔融金属，直接或间接加热工作，在特制的石 墨模具的型腔中形成一定形状、尺寸，符合工程需求的熔焊接头当前，放热焊接已经普遍 取代了以往金属之间的机械连接方法，使其连接的电器特性和机械强度更加符合工程要求 放热焊接法成本要比机械连接法高很多.放热熔焊接的原理和实际操作步骤分析，该放方法简单易学不要需专业的焊工证人员就 可操作，只要注意焊接事项一般人员均可■已成为当今接地工程中重要的连接方法放热焊剂基本分成三大类一、 铜导体的放热焊剂■它利用金属化合物化学反应热作为热源，通过过热的（被还原） 熔融金属，直接或间接加热工作，在特制的石墨模具的型腔中形成一定形状、尺寸，符合工 程需求的熔焊接头.其化学反应式表示为：M O + Al = = = = = M + AIO +高温（其中M 为需要的可用金属）二、 铝导体的热剂焊，又称药包焊药包焊不仅可以焊接截面积3- 240mm 2的铜、 镀铜、铝绞线，还能焊接截面积1000mm 2的铝母线三、 铁与铁连接，钢与钢连接，钢与铁连接的放热焊剂，如钢轨的焊接。
放热焊剂的优点及应用1、熔接点的载流能力（熔点）与导体相同，具有良好的导电性能,经检测，焊接前后的 直流电阻比率变化率接近与零.这是任何一种传统连接方式无法比拟的. 2、焊接点是分子结合，永久，不老化3、 焊接点象铜一样不受腐蚀影响图为焊接点剖面截图）4、 不会受到高浪涌电流的损伤试验表明，在短时间大电流的冲击下，导体先于熔焊接 头熔化5、 操作方便，简单无需专业人员6、 装备简单、轻便，携带方便，操作方便7、 与传统的机械连接工艺比较，放热焊接是真正的分子焊接，导体不会被破坏并且没 有接触面，导体交界面的整体有效性没有改变3、放热焊接应用领域•防雷接地及浪涌保护•电气设备接地工程处理•石油化工工程建设.•铁路、高速公路、机场建设•智能化大厦建设•阴极防腐保护4、 放热焊接操作使用注意事项•施工操作前，必须保证被焊接件无污物，熔模熔腔和型腔内无上次焊接时留下的焊渣 块或焊渣粉末•施工操作中，点火之前,必须保证盖上熔模盖，且熔模闭合处无开缝•施工操作中，点火之前，必须保证被焊接件焊接点位于型腔中心•施工操作时，现场1.50米 范围之内，不得有无关人员停留•施工操作时，现场1——2米范围之内，不得有易燃物品摆放.•操作人员必须戴上有一定隔热效果的工作手套。
•操作人员不得面对于熔模开口处操作施工•点火时，一旦引燃粉被引燃，操作人员必须立即离开熔模至少150米.•当放热焊剂反应结束后，任何人不得直接接触熔模和被焊接件•当放热焊剂反应结束后，须待熔模和被焊接件自然冷却10--20秒，使用老虎钳（或 相似工具）从熔模中取出•对被焊接件进行绝缘处理，必须待导线完全冷却之后方可进行5、 焊接工具附件模具夹、清洁刷 放热焊接附件-焊药当今接地系统接地体连接方式有压力焊、钎接、放热焊接等要保证接地系统的可靠性 接地系统的连接点的寿命必须大于或等于接地导体的寿命连接点必须能承受多次故障电流 在防腐蚀的情况下能保持低电阻而放热焊接焊接的连接点是符合以上条件的，而且还节省 接地材料.电焊焊一个镀锌扁钢连接点如图电焊接头导流截面小、高温破坏镀锌层，易腐蚀■传统钢接地体的电气连接采用搭焊工 艺,焊接只能局限在导体接触的外表面，内部形成了大面积空腔，接触面积减小导流能力很难满足设计要求高温电弧让接触面的镀锌层气化，即便有二次防腐刷漆处理，也能达到原 设计要求F面是放热焊接与传统连接的比较:] METAL AApparent^contact"surface師MW屆 pdB&QOim分子焊接机械连接和电焊机械连接和电焊分子焊接剖面图无气孔（合格）分子焊接时没有任何机械界面，机械的压接，栓接和电焊都在两导体接触面上留有空隙. 分子焊接确保焊接面的导电率。
这两幅图是放热焊接与传统连接的连接点实际情况K陋,OriTRWlT>CM-^LD中 ORECIOLETr ywipwa■ 7 / Mt匸關得7L7W!UP8眸刖.K.MJ3?DM-M«-B»3.1aa9GscR g nr^ z 1 -SK- 1 1- .1 ,1 1 1 老工2蛊能灶Li芍軽fl导线十字焊接图导线与线鼻图机械连接将随时间推移而逐渐老化，需要时常维护常用的联接接头其综合性能对比如下放热焊接电焊压接栓接花费中上中中中接头寿命>50年<10年〈10年〈10年安装难易度极易，无需电源和 其他工具难，需要电源和其 他工具较难，无需电 源，但要其他工 具易，无需电源， 但要其他工具过流能力永不松脱，接头电 阻小于导体本身， 过流能力极好易松脫，接头处电 阻咼于导体本身 数倍，过流能力一 般易松脱，接头处 电阻咼于导体 本身数倍，过流 能力差易松脫，接头处 电阻高于导体 本身数倍，过流 能力差准许使用环境地下和地上均可地下和地上均可地上地上各种接地体用放热焊接连接的图示铜排与铜排一字焊接图放热焊接的原理放热焊接是一种简单、高效率、高质量的金属连接工艺，它利用金属化合物化学反应热 作为热源，通过过热的(被还原)熔融金属,直接或间接加热工作，在特制的石墨模具的型腔 中形成一定形状、尺寸，符合工程需求的熔焊接头。
当前，放热焊接已经普遍取代了以往金 属之间的机械连接方法.化学的方程式是3Cu2O + 2AI =6Cu + AI2O3 + Heat (2537oC) 放热焊接的流程放热焊接有三个部分组成；焊药、模具的夹具、点火装置和一个合适的石墨模具 焊药的优点A用于铜铜、铜钢间焊接的焊药主要成分为氧化铜和铝B焊药无时限，可无限期存放C焊药内有高纯度的金属铜粉，因此焊接处抗腐蚀D焊药不含磷，无毒无害不自燃，能航空运输焊药根据点火的方式有引燃药式焊药和电子式点火放热焊接焊药它们的主要成分一样 只是点火的方式不一样一个是引燃药另一个是电打火电子式点火放热焊接焊药的优点1、 电子式点火，可有效保障操作人员安全2、 焊药防水全封闭包装，焊接精准,最大避免外界干扰3、 操作方便，施工效率高，对环境友好4、 经UL等权威机构认证，质量可靠.点火装置根据焊药的不同使用的装置也不同■引燃药式焊药用点火枪，电子式点火放热焊接焊药 用电子点火装置电子点火装置点火枪图石墨模具和模具的夹具石墨模具模具最佳使用寿命为50次熟练型操作工可让模具使用寿命到100次 模具由石墨构成，对环境无污染 体积小，重量只有05~1公斤，方 便携带模具的夹具用来固定模具放热焊接的连接接地体的步骤（两种使用不同焊药的方式） 用引燃药式焊药焊接的四个步骤1。
置入焊药2夹上夹钳3 •按键、轻松完成放热焊接4整理模具使用注意事项•施工操作前，必须保证被焊接件无污物，熔模熔腔和型腔内无上次焊接时留下的焊渣 块或焊渣粉末.•施工操作前，必须使用喷火炬（或瓦斯喷灯）烘干被焊接件和熔模，使其尽可能的不 含水分防止模具在使用时爆炸•施工操作中，点火之前,必须保证盖上熔模盖，且熔模闭合处无开缝•施工操作中，点火之前,必须保证被焊接件焊接点位于型腔中心.•施工操作时，现场1.50米 范围之内，不得有无关人员停留•施工操作时，现场1-— 2米范围之内，不得有易燃物品摆放•操作人员必须戴上有一定隔热效果的工作手套.•操作人员不得面对于熔模开口处操作施工•点火时，一旦引燃粉被引燃，操作人员必须立即离开熔模至少1.50米•当放热焊剂反应结束后，任何人不得直接接触熔模和被焊接件•当放热焊剂反应结束后，须待熔模和被焊接件自然冷却10――20秒•对被焊接件进行绝缘处理，必须待导线完全冷却之后方可进行。
