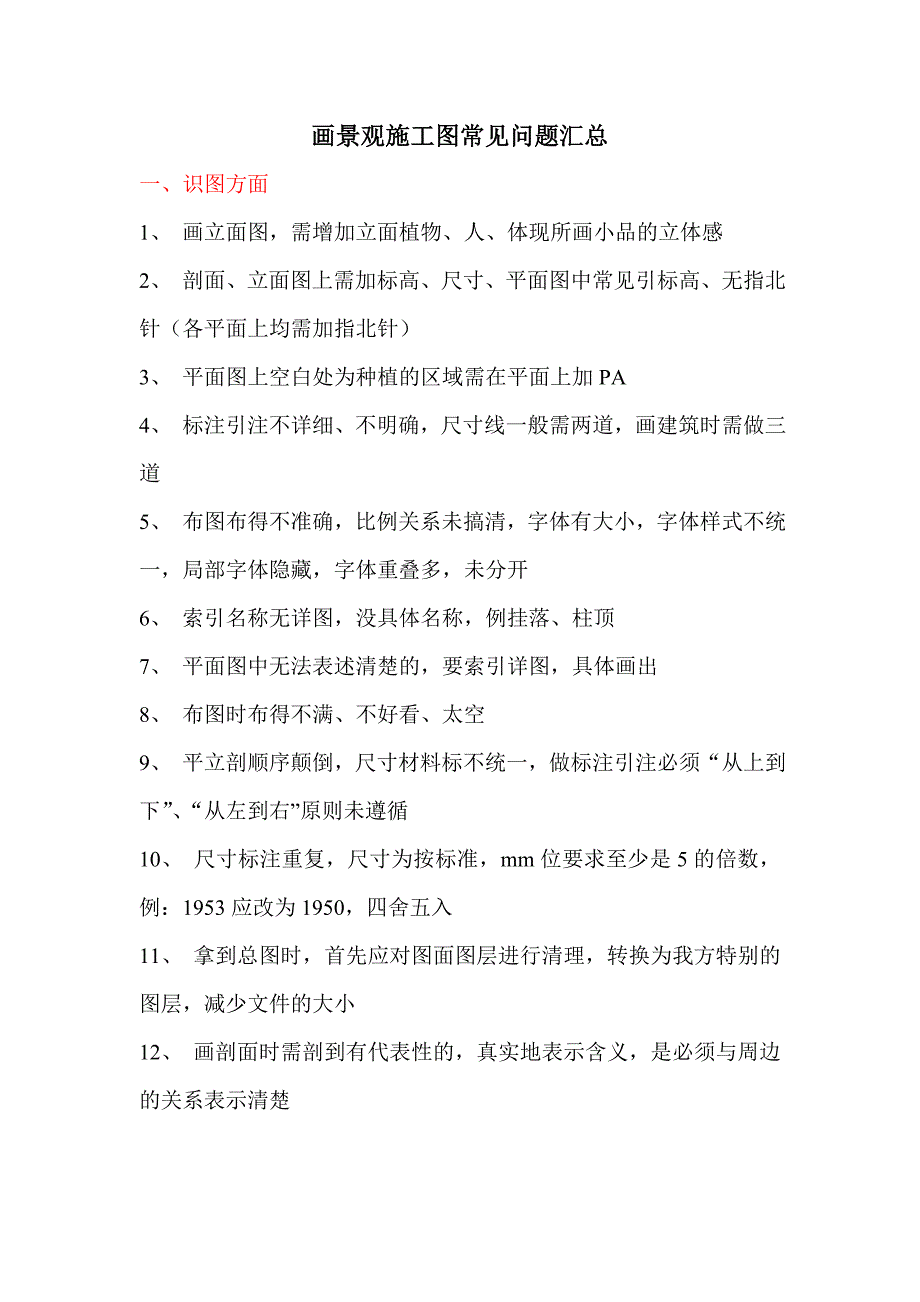

画景观施工图常见问题汇总

画景观施工图常见问题汇总画景观施工图常见问题汇总一、识图方面1、 画立面图，需增加立面植物、人、体现所画小品的立体感2、 剖面、立面图上需加标高、尺寸、平面图中常见引标高、无指北针（各平面上均需加指北针）3、 平面图上空白处为种植的区域需在平面上加 PA4、 标注引注不详细、不明确，尺寸线一般需两道，画建筑时需做三道5、 布图布得不准确，比例关系未搞清，字体有大小，字体样式不统一，局部字体隐藏，字体重叠多，未分开6、 索引名称无详图，没具体名称，例挂落、柱顶7、 平面图中无法表述清楚的，要索引详图，具体画出8、 布图时布得不满、不好看、太空9、 平立剖顺序颠倒，尺寸材料标不统一，做标注引注必须“从上到下” 、 “从左到右”原则未遵循10、 尺寸标注重复，尺寸为按标准，mm 位要求至少是 5 的倍数，例：1953 应改为 1950，四舍五入11、 拿到总图时，首先应对图面图层进行清理，转换为我方特别的图层，减少文件的大小12、 画剖面时需剖到有代表性的，真实地表示含义，是必须与周边的关系表示清楚二、构造方面1、未明确广场园路的排水坡度及排水方向2、木结构中未明确防腐木为何材料，未根据项目情况注明防腐木材料, 例小区及欧式庭院应多采用柳桉木，其余次要景观可采用美国南方松或樟子松，木材油漆应明确表面油漆颜色，柳桉木和菠萝格等木材采用清漆，其余木材采用油漆3、露面的砼（平面的梁柱）需采用真石漆或仿木纹理漆4、铺装伸缩缝必须要在说明里详细标注（6m 一道、环形伸缩缝根据圆环留设）5、钢筋砼水池每隔 20m 必须设置伸缩缝，并应有伸缩缝做法详图，水池需为 C25/P6 抗渗砼6、挡土墙及景墙每隔艰巨都应注明设置沉降缝，具体做法可参见详细说明7、景石需有明确景石材料（黄石、自然石、高湖石、千层石、石笋、太湖石、黄腊石）8、钢材需经防腐处理，表面油漆颜色需明确9、钢筋砼水池水景需有集水井做法详图10、未注明台阶高度均为 150.，宽 300，残坡 1：10，未注明基础做法均为人行：面层+结合层+100 厚 C15 砼垫层+100 厚碎石垫层+素土夯实车行：面层+结合层+180 厚 C20 砼垫层+200 厚碎石垫层+素土夯实三、结构方面1、景观结构最为关键的地方为挡土墙、悬挑结构、伸缩缝、水池的漏水问题，每次设计均需作为重点，设计好后均需针对性地找负责人校对。
