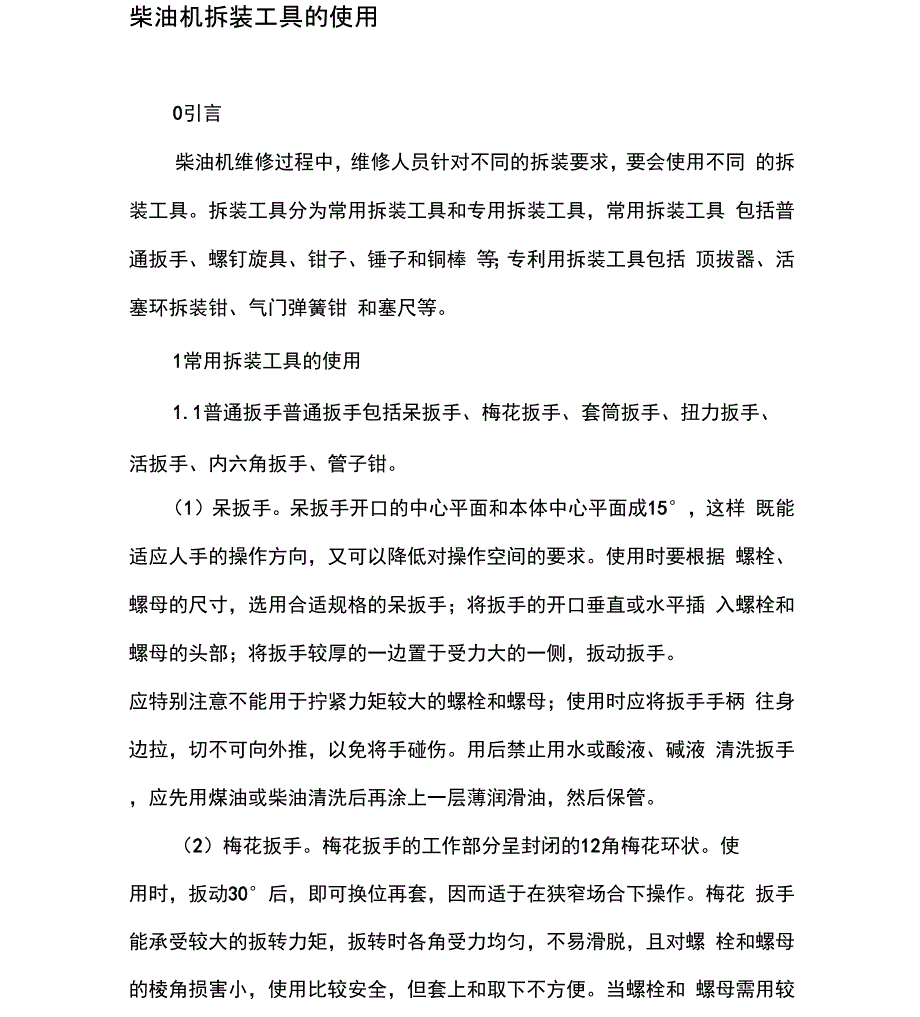

柴油机拆装工具的使用0引言柴油机维修过程中，维修人员针对不同的拆装要求，要会使用不同 的拆装工具拆装工具分为常用拆装工具和专用拆装工具，常用拆装工具 包括普通扳手、螺钉旋具、钳子、锤子和铜棒 等；专利用拆装工具包括 顶拔器、活塞环拆装钳、气门弹簧钳 和塞尺等1常用拆装工具的使用1.1普通扳手普通扳手包括呆扳手、梅花扳手、套筒扳手、扭力扳手、活扳手、内六角扳手、管子钳1）呆扳手呆扳手开口的中心平面和本体中心平面成15°，这样 既能适应人手的操作方向，又可以降低对操作空间的要求使用时要根据 螺栓、螺母的尺寸，选用合适规格的呆扳手；将扳手的开口垂直或水平插 入螺栓和螺母的头部；将扳手较厚的一边置于受力大的一侧，扳动扳手应特别注意不能用于拧紧力矩较大的螺栓和螺母；使用时应将扳手手柄 往身边拉，切不可向外推，以免将手碰伤用后禁止用水或酸液、碱液 清洗扳手，应先用煤油或柴油清洗后再涂上一层薄润滑油，然后保管2）梅花扳手梅花扳手的工作部分呈封闭的12角梅花环状使用时，扳动30°后，即可换位再套，因而适于在狭窄场合下操作梅花 扳手能承受较大的扳转力矩，扳转时各角受力均匀，不易滑脱，且对螺 栓和螺母的棱角损害小，使用比较安全，但套上和取下不方便。
当螺栓和 螺母需用较大力矩进行拆装时，应尽量使用梅花扳手梅花扳手扳转时，不准在梅花扳手上任意套加力套管或锤击；禁止使用内孔磨损过甚的梅 花扳手工具用毕，应清洗油污，妥善放置3）套筒扳手套筒扳手的工作部分与梅花扳手相同或与螺栓、螺母六角相一致套筒扳手是由一套不同规格的套筒和接 杆、棘轮手柄、 弓形快速摇柄等附件组成，可以根据需要任意组合使用，既适合一般部 位螺栓和螺母的拆装，也适合处于深凹部位和隐蔽狭小部位的螺栓和螺 母的拆装，并有拆装速度快的特点，是使用最方便的工具之一套筒扳手 使用灵活且安全，使用中螺栓和螺母的棱角也不易损坏使用时要注意 不准拆装过紧的螺栓和螺母；用快速摇柄拆装时，握住摇柄的手切勿摇晃， 以免套筒滑出或损坏螺栓和螺母的棱角4）扭力扳手常用的扭力扳手有预调式和指针式两种形式，其规 格是以最大可测拧紧力矩来划分的，常用的有294 N?m和490 N?m两种， 一般用于有规定拧紧力矩的螺栓和螺母的拆装，如气缸盖、曲轴主轴承 盖及连杆等部位的螺栓和螺母等使用时禁止往外推扭力扳手手柄，以 免滑脱而损伤身体；对于要求拧紧力矩较大、工件较大、螺栓数较多的 螺栓和螺母，应分次按一定顺序拧紧；禁止使用无刻度盘或刻度线不清的 扭力扳手。
1.2螺钉旋具螺钉旋具俗称起子，常用的有一字形、十字形和梅花头三种，一般 由柄部、刀体和刃口三部分组成其中，一字槽螺钉旋具和十字槽螺钉旋 具比较常见，梅花头螺钉旋具在进口汽车上使用得较多螺钉旋具又分 为普通式和穿心式两种，其中穿心式螺钉旋具可在尾部作适当的敲击螺钉旋具的规格以刀体部分的长度表示，常用的有100 mm 150 mm 200 mm 300 mm使用时螺钉 旋具不可偏斜，扭转的同时施加一定的压力，以免螺钉 旋具滑脱；禁止将螺钉旋具当作撬棒或錾子使用1・3钳子汽车拆装中常用的钳子有鲤鱼钳、尖嘴钳和钢丝钳，一般用于切断 金属丝'夹持或弯曲小零件尖嘴钳在剪切小零件时，不能用力太大禁 止将钳子当作扳手、撬棒或锤子使用；不准用锤子击打钳子；禁止用钳 子夹持高温机件鲤鱼钳也可代替扳手旋转小螺栓和小螺母，但尽量少 用，原则上不用1.4锤子 锤子按形状的不同分为圆头、扁头及尖头，按锤子材料的不同分为木锤、铁锤和橡胶锤等锤子主要用来敲击物件，铁锤用于粗重物体和需 要重击的地方，木锤和橡胶锤则用于表面要求较高和容易损坏的零件，二 者的使用应视情况而定使用时一定要 注意，手柄一定要安装牢固，防 止锤头飞出伤人；锤子落在工件 上时，不得歪斜，以防损坏工件；禁止用 锤子直接锤击重要表面和易损部位，以防损坏工件表面。
1・5铜棒 铜棒用较软的金属铜制成，其功用是避免锤子与机件直接接 触，以保护机件在拆装中不受损伤由于铜棒材质较软，所以不准将铜棒当作撬 棒使用，以免弯曲，不准将铜棒当作锤子使用2专用工具 2.1顶拔器顶拔器又称拉铃、拉拔等，由拉爪、座架、丝杆和手柄等组成顶拔器一般用于拆卸配合较紧的轴承和齿轮等机件拉工件 时， 不能在顶拔器手柄上随意加装套管，更不能用锤子敲击顶拔器手柄，以 免损坏顶拔器顶拔器工作时，其中心线应与被拉件轴线保持同轴，以免 损坏顶拔器如果被拉件过紧，可边转动丝杆、边用木锤轴向轻轻敲击丝 杆尾端，将其拉出2.2活塞环拆装钳活塞环拆装钳是用来拆装活塞环的专用工具使用时，将活塞环拆 装钳卡入活塞环的端口，并使其与活塞环贴紧，然后握住手柄缓慢捏紧， 使活塞环张开，从而将活塞环从活塞环槽内取出或装入操作时，应垂 直上、下移动活塞环，不得扳转，以免滑 脱或损坏活塞环；用力要适度， 以免拆断活塞环2.3滤清器扳手 滤清器扳手是一种滤清器的拆装专用工用，有直径可调式和固定式两种，在拆装机油滤清器和柴油滤清器时都可使用使用时要选择尺寸以免损不可用力有弓形气合适的滤清器扳手，可调式滤清器扳手使用前应根据滤清器的直径调节 好尺寸。
使用时尽量将滤清器扳手套在滤清器根部靠座的位置 坏滤清器安装前，应在滤清器螺纹口处涂上润滑油安装时， 过大，以免损坏滤清器2.4气门弹簧钳 气门弹簧钳是气门弹簧拆装的专用工具，门弹簧钳 和杠杆式气门弹簧钳等多种弓形气门弹簧钳的凸台用来顶住 气门头部，压头是半边切开的，压缩气门弹簧时，两锁片便落在压 头的 凹槽内，将其取出即可杠杆式气门弹簧钳用于拆装顶置气 门使用弓形气门弹簧钳时，先旋出螺杆至凸台顶住气门头，并使压头 贴住气门弹簧座，再转动螺杆，带动压头压缩弹簧，使锁片落在压头凹槽 内使用杠杆式气门弹簧钳时，将前端槽孔套到气缸盖螺柱上，旋上螺 母定位，并使槽孔对准气门弹簧座，然后压下弹簧钳手柄，将气门弹簧 压缩，用尖嘴钳或磁性螺钉旋具取出气门锁片2.5塞尺塞尺又名厚薄规，主要用来测量两平行平面之间的间隙塞尺上标 有厚度的尺寸值，其规格以长度和每组片数来表示，长度常见的有100mm 150 mm 200 mm和300 mm四种使用塞尺时，选择合适的厚度并平行地塞 入需测量间隙，推拉时以有轻微的摩擦阻力为标准若无合适的厚度， 可进行多片组合。
