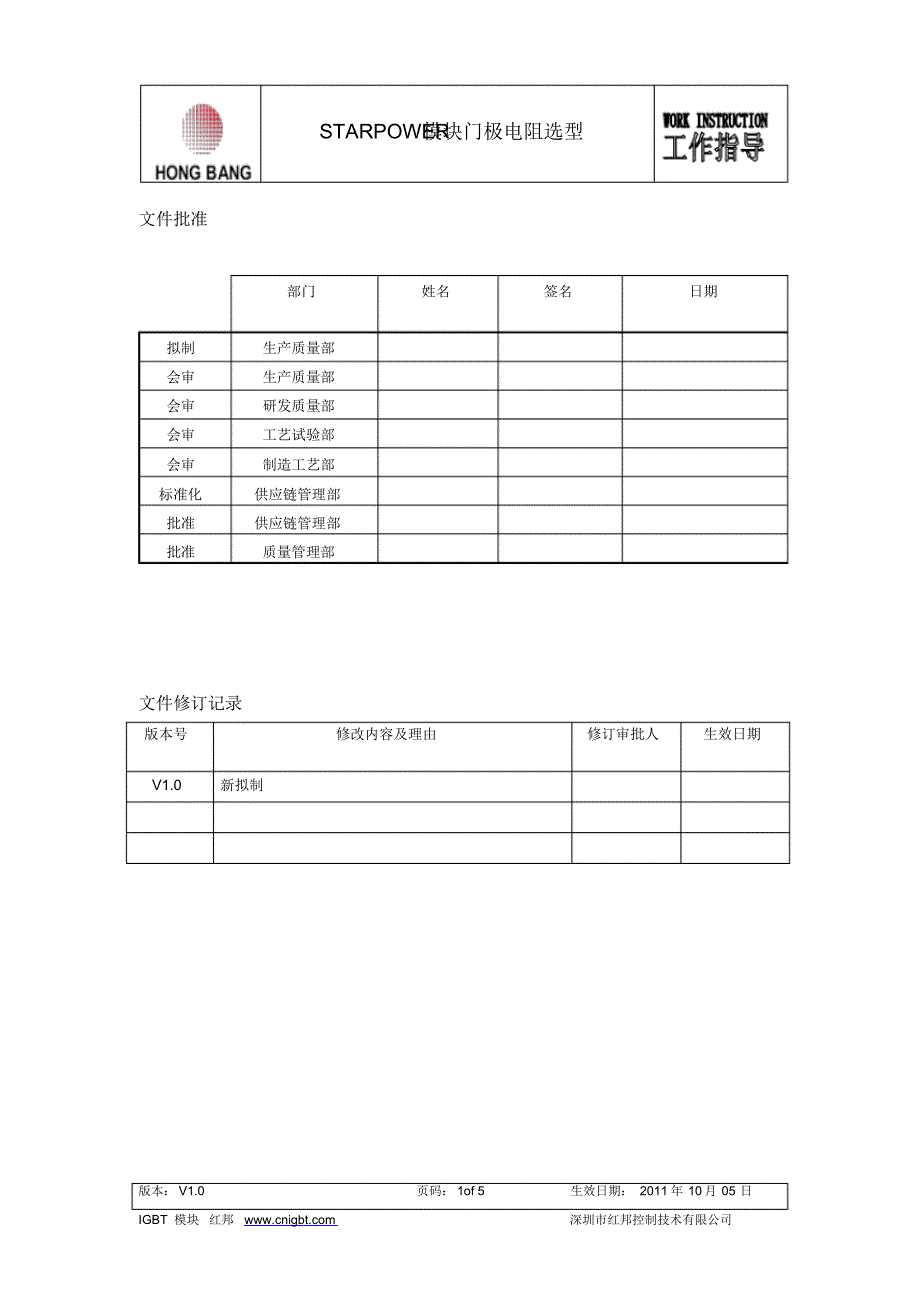

STARPOWER模块门极电阻选型版本： V1.0 页码： of 5 生效日期： 2011 年 10月 05 日IGBT 模块 红邦深圳市红邦控制技术有限公司1 文件批准部门姓名签名日期拟制生产质量部会审生产质量部会审研发质量部会审工艺试验部会审制造工艺部标准化供应链管理部批准供应链管理部批准质量管理部文件修订记录版本号修改内容及理由修订审批人生效日期V1.0 新拟制STARPOWER模块门极电阻选型版本： V1.0 页码： of 5 生效日期： 2011 年 10月 05 日IGBT 模块 红邦深圳市红邦控制技术有限公司2 1、特性关系：1.1 在特定驱动电压下，门极电阻与IGBT的动态特性关系表如下：主要特性门极电阻 Rg增大门极电阻 Rg减小 ton增大减小 toff增大减小 Eon增大减小 Eoff增大减小 开通浪涌电流减小增大 管断浪涌电压减小增大 导通峰值电流减小增大 主要特性门极电阻 Rg增大门极电阻 Rg减小 二极管管断尖峰电流减小增大 dv/dt 减小增大 di/dt 减小增大 EMI 减小增大2、门极电阻特性要求：2.1 低感或无感电阻；2.2 高精度；2.3 温度系数小；2.4 不同环境下的机械特性稳定。
3、电阻功率的要求：3.1 选用门极电阻的功率等级必须大于计算总功耗的2 倍以上，公式如下：)()()()()()()2121()(22VgeCiesVgeQgFoffturnponturnpdrivingpoffturnponturnpVgeCiesVgeQgFonturnP)(onturnP：开通时损耗在 Rg的功耗；)(offturnp：关断时损耗在 Rg的功耗；STARPOWER模块门极电阻选型版本： V1.0 页码： of 5 生效日期： 2011 年 10月 05 日IGBT 模块 红邦深圳市红邦控制技术有限公司3 Vge： 正向偏置电源电压；Vge： 反向偏置电源电压；F： 开关频率；Qg：从 0V到+Vge为止的充电电荷量；Cies：IGBT输入电容4、注意事项：4.1 驱动线要尽量短，如必须用较长的引线时要双绞拧成一体； 4.2 驱动线尽量远离 IGBT的主电路配线，布线时两者建议正交； 4.3 不要和其它信号线绑扎在一起； 4.4 箝位二极管和下拉电阻应尽可能靠近IGBT的门极； 4.5 在门极处于开路状态下，必须确保ESD的防护措施有效5、门极电阻选型：5.1 在变频器、电焊机、电镀电源三个领域门极电阻选型，具体如下表： （以 下数据仅供参考）表一：变频器模块型号门极电阻推荐值（ ? ） GD10PJK120L1S 75 GD15PJK120L1S 62 GD10PIK120C5S 75 GD15PIK120C5S 62 GD25PIK120C5S 47 GD25PIT120C5S 47 GD40PIK120C5S 43 GD50PIL120C6S 33 GD75PIL120C6S 22 GD75FFL120C6S 22 GD100FFL120C6S 15 GD150FFL120C6S 10 STARPOWER模块门极电阻选型版本： V1.0 页码： of 5 生效日期： 2011 年 10月 05 日IGBT 模块 红邦深圳市红邦控制技术有限公司4 GD50HFL120C1S 33 GD75HFL120C1S 22 GD100HFL120C1S 15 GD150HFL120C8S 10 GD200HFL120C8S 7.5 GD100HFL120C2S 15 GD150HFL120C2S 10 GD200HFL120C2S 7.5 GD300HFL120C2S 5.6 GD400HFL120C2S 4.3 备注： 1） +Vge = +15V ，Vge = -5~10V 之间； 2） G、E之间可加电容微调。
表二 电焊机（只用于硬开关焊机）模块型号门极电阻推荐值（ ? ） GD50HFU120C1S 18 GD50HFL120C1S 18 GD75HFU120C1S 15 GD75HFU120B3S 15 GD75HFL120C1S 15 GD75HFL120B3S 15 GD100HFU120C1S 10 GD100HFU120C2S 10 GD100HFU120B3S 10 GD100HFL120C1S 10 GD100HFL120C2S 10 GD100HFL120B3S 10 GD150HFU120C2S 5 GD150HFU120B3S 5 GD150HFL120C2S 5 GD150HFL120B3S 5 备注： 1） +Vge = +15V ，Vge = -5~10V 之间；2） G、E之间可加电容微调STARPOWER模块门极电阻选型版本： V1.0 页码： of 5 生效日期： 2011 年 10月 05 日IGBT 模块 红邦深圳市红邦控制技术有限公司5 表三 电镀电源模块型号门极电阻推荐值（ ? ） GD50HFL120C1S 33 GD75HFL120C1S 22 GD100HFL120C1S 15 GD150HFL120C8S 10 GD200HFL120C8S 7.5 GD100HFL120C2S 15 GD150HFL120C2S 10 GD200HFL120C2S 7.5 GD300HFL120C2S 5.6 GD400HFL120C2S 4.3 备注： 1） +Vge = +15V ，Vge = -5~10V 之间；2） G、E之间可加电容微调。
