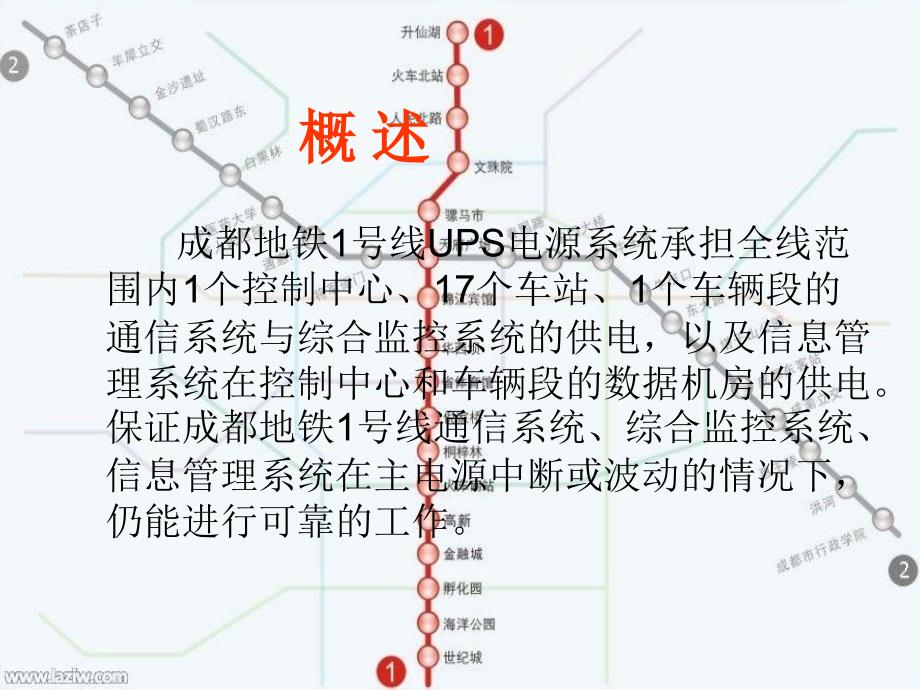

概概 述述            成都地铁1号线UPS电源系统承担全线范围内1个控制中心、17个车站、1个车辆段的通信系统与综合监控系统的供电,以及信息管理系统在控制中心和车辆段的数据机房的供电保证成都地铁1号线通信系统、综合监控系统、信息管理系统在主电源中断或波动的情况下,仍能进行可靠的工作  http://dx.yutian.cc   2024/9/5通信UPS电源子系统2通信电源系统通信电源系统n通信电源系统必须是供电设备独立、并具有通信电源系统必须是供电设备独立、并具有集中监控管理的系统集中监控管理的系统n通信电源系统应保障对通信设备不间断、无通信电源系统应保障对通信设备不间断、无瞬变地供电,满足通信设备对电源的要求瞬变地供电,满足通信设备对电源的要求n城市轨道交通通信设备应按一级负荷供电城市轨道交通通信设备应按一级负荷供电          由变电所引接双电源、双回线路的交流电源至通信机房交流配电屏,当使用中的一路出现故障时,应能自动切换至另一路n电源设备容量满足期限电源设备容量满足期限 2024/9/5通信UPS电源子系统3系统框图 2024/9/5通信UPS电源子系统4控制中心电源系统构成图 2024/9/5通信UPS电源子系统5各车站.车辆段电源系统构成图 2024/9/5通信UPS电源子系统6 2024/9/5通信UPS电源子系统7UPS外观图台达NT系列UPS主要架构包含:静态旁路电路、交流变直流(AC-DC)整流器、直流变交流(DC-AC)逆变器、及控制、侦测电路、维修旁路。

2024/9/5通信UPS电源子系统8UPS内部接线图 2024/9/5通信UPS电源子系统9UPS面板指示说明1.EPO开关—当发生紧急事件时,按下EPO开关,可将UPS 整流器、逆变器及输出关闭2. 整流器LED(绿色)—灯亮时表示整流器输入电源正常3. 备用电源LED(绿色)—灯亮时表示备用电源输入正常4. 维护旁路电源LED(红色)—灯亮时表示维护旁路开关启动5. 电池LED(橙色)—灯亮时表示市电异常电池供电中6.  逆变器LED(绿色)—灯亮时表示逆变器运作中7. 备用电源静态开关LED(绿色)—当负载由备用电源供电时灯亮8. AC输出LED(绿色)—当UPS供应输出时灯亮9. 逆变器电磁接触器LED(绿色)—当UPS在正常状态,负载由逆变器供电时灯亮10.   逆变器控制键—同时按“ON”及“”   3秒启动逆变器, 同时按“OFF”及“” 3秒关闭逆变器11.    “”、“”键,—用来选择及设定LCD画面的参数12.     LCD显示—LCD画面可显示中文(繁体与简体)及英文字型 2024/9/5通信UPS电源子系统10市电正常时市电正常时: UPS透过整流 –逆变逆变, 提供干净稳定的正弦波市电异常时市电异常时: 逆变器逆变器转换电池能源为AC输出给负载电压过高或过低电压过高或过低: 逆变器逆变器自动调整电压至合理范围输出输出: 正弦波UPS工作路径原理图 2024/9/5通信UPS电源子系统11UPS开关机程序               UPS关机程序:n1、同时按“OFF”和“回车键”3秒,关闭逆变器,LCD显示“旁路电源供电”n2、用手柄把手拔出电池柜熔丝n3、切断“整流器输入”开关n4、闭合“维护旁路”开关n5、切断“备用电源输入开关”n6、切断“UPS输出开关”              UPS关机程序n1、闭合“备用电源输入开关”,LCD显示“旁路电源供电”n2、闭合“UPS输出开关”n3、断开“维护旁路”开关n4、闭合“整流器输入”开关n5、确认电池电压升至390V,用手柄把手插入电池柜熔丝n6、同时按“ON”和“回车键”3秒,开启逆变器,LCD显示’USP正常” 2024/9/5通信UPS电源子系统12      UPS日常维护n经常检查UPS运行状况n检查风扇运行情况n并机系统检查负载是否均分n查看事件记录中是否有异常记录           UPS电池日常维护n三个月左右要对电池做一次维护--外观是否完好/是否漏夜/电压是否平均/连接点是否牢固/电池柜是否稳固等n如发现使用中的电池鼓胀、变形、漏液甚至破裂,则应立即更换n如电池得不到应用,则三个月左右要进行一次充放电实验  2024/9/5通信UPS电源子系统13智能交流配电屏外观 2024/9/5通信UPS电源子系统14输入空开電操备用旁路开关(共2個)输出分路控制用电操(共3个)輸出分路系统控制单元系统控制单元的备用工作电源综合监控系统备用输出分路--电操开关100A/3P的用户接线端交流总输入的用户接线端防护板     系统接地铜排配电屏内部结构配电屏内部结构交流屏内部结构 2024/9/5通信UPS电源子系统15配电屏原理图简述 2024/9/5通信UPS电源子系统16500VA500VA后备后备UPSUPSC C级浪涌防护级浪涌防护空开状态采集空开状态采集电压电流采集电压电流采集4 4路分时路分时输出控制输出控制电源选择器电源选择器HMIHMI人机界面人机界面系统告警系统告警PLCPLC系统控制系统控制PCBPCB硬件电路硬件电路RSRS232232RSRS485485RSRS232232蜂鸣器蜂鸣器报警灯报警灯监控单元监控单元RJRJ4545220220V V~ ~下级分下级分路输出路输出UPSUPSPLCPLCHMIHMI电源电源220220V V~ ~交流输入交流输入传输系统传输系统380380V V~ ~380380V V~ ~备用分备用分路输出路输出PCBPCB硬件电路硬件电路PCBPCB硬件电路硬件电路配电屏工作原理图 2024/9/5通信UPS电源子系统17配电屏日常保养n1.清洁配电柜外部。

n2.检查电缆连接紧固情况 检查配电柜进出线电缆连接是否紧固(检查连 接电缆不松动、拧紧情况,目测接连头有无异样及变色)n3.检查柜内是否存在易导电的零散异物 检查配电柜柜内裸露的导体部分是否存在易导 电的零散异物n4.4.检查记录配电柜运行参数、工作状态 电压、电流等仪表、LED状态运行指示是否正常 2024/9/5通信UPS电源子系统18监控系统的架构监控系统的架构 2024/9/5通信UPS电源子系统19远远端端站站监监控控中中心心监控操作终端(Windows xp)集中监控中心集中监控中心(SWARE5.1)HUBTCP/IP监控系统的架构RS485转IP局域网HUBIP(网线)IP(网线)UPC+低压屏升仙湖站说明:19个车站如同升仙湖站一样的设备一样的传输电路到监控中心HUB监控单元包括智能协议转换器UPC+、串口服务器TCP101、直流电源HR100-48S24监控本地相关设备:UPS、蓄电池组、智能交流配电屏、UPS输出配电柜;实时将测量数据和告警信息等数据上传至电源网管监控中心 2024/9/5通信UPS电源子系统20电源系统的总体维护       1.所有设备严格按照使用说明书进行操作;   2.所有电源系统设备每半年进行一次巡检,主要包括各设备的输入、输出参数;电池的电压;各接线头是否紧固等。

各设备通风是否良好   3.电池每三个月进行一次充放电,延长电池寿     命。
