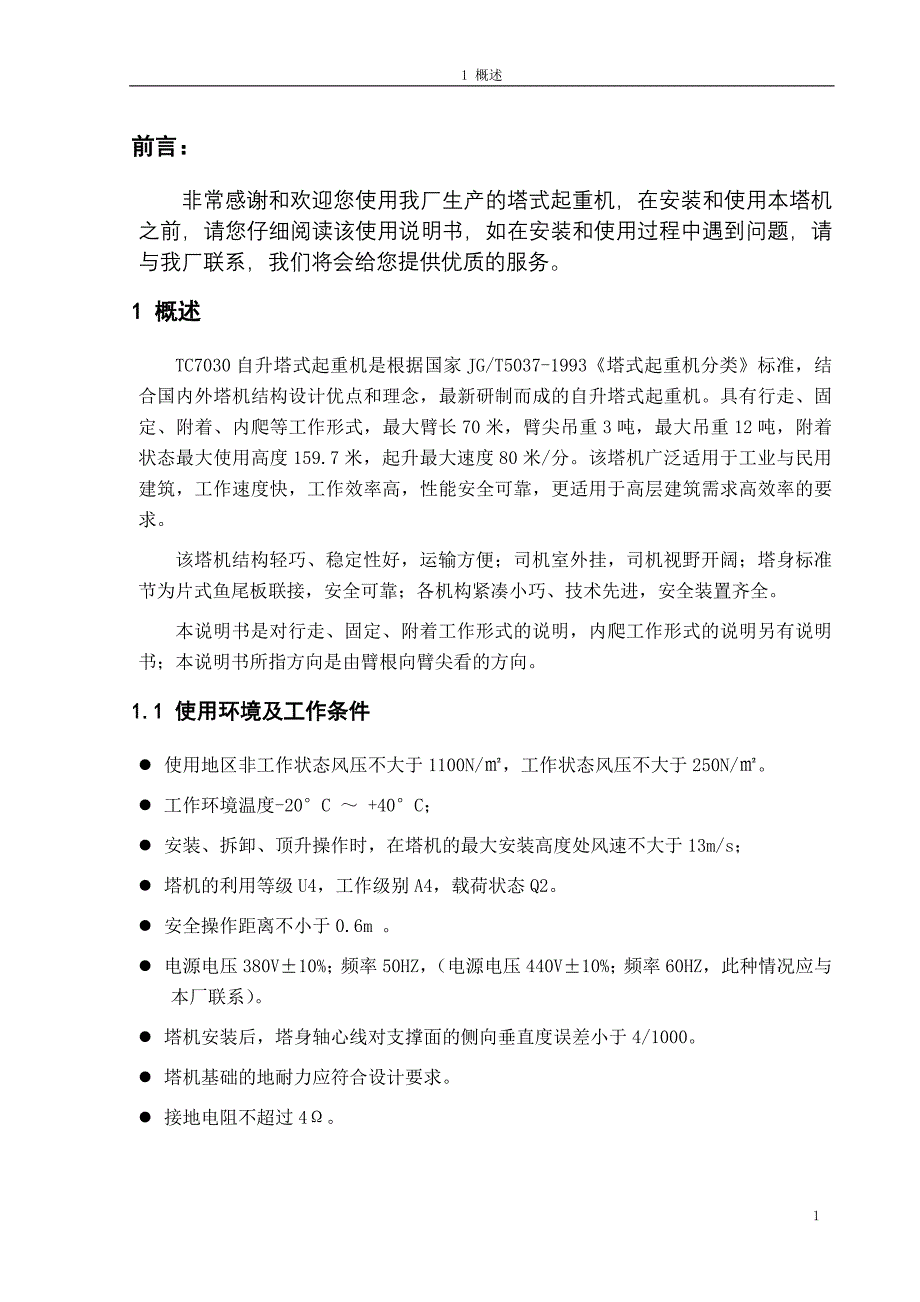

1 概述前言：非常感谢和欢迎您使用我厂生产的塔式起重机，在安装和使用本塔机之前，请您仔细阅读该使用说明书，如在安装和使用过程中遇到问题，请与我厂联系，我们将会给您提供优质的服务1 概述TC7030自升塔式起重机是根据国家JG/T5037-1993《塔式起重机分类》标准，结合国内外塔机结构设计优点和理念，最新研制而成的自升塔式起重机具有行走、固定、附着、内爬等工作形式，最大臂长70米，臂尖吊重3吨，最大吊重12吨，附着状态最大使用高度159.7米，起升最大速度80米/分该塔机广泛适用于工业与民用建筑，工作速度快，工作效率高，性能安全可靠，更适用于高层建筑需求高效率的要求该塔机结构轻巧、稳定性好，运输方便；司机室外挂，司机视野开阔；塔身标准节为片式鱼尾板联接，安全可靠；各机构紧凑小巧、技术先进，安全装置齐全本说明书是对行走、固定、附着工作形式的说明，内爬工作形式的说明另有说明书；本说明书所指方向是由臂根向臂尖看的方向1.1 使用环境及工作条件l 使用地区非工作状态风压不大于1100N/㎡，工作状态风压不大于250N/㎡l 工作环境温度-20°C ～ +40°C；l 安装、拆卸、顶升操作时，在塔机的最大安装高度处风速不大于13m/s；l 塔机的利用等级U4，工作级别A4，载荷状态Q2。
l 安全操作距离不小于0.6m l 电源电压380V±10%；频率50HZ，（电源电压440V±10%；频率60HZ，此种情况应与本厂联系）l 塔机安装后，塔身轴心线对支撑面的侧向垂直度误差小于4/1000l 塔机基础的地耐力应符合设计要求l 接地电阻不超过4Ω1.2 塔机工作形式示意图序号名称序号名称1台车15起升机构2铰接支座16测力环3底架17平衡重4压重18塔顶5过渡节19风速仪6标准节20障碍灯7套架21变幅机构8油缸、泵站22臂架9引进装置23小车10回转支承24附着框架11回转机构25内爬装置12司机室2613司塔节2714平衡臂28底架式固定示意图行走式示意图 固定基础附着示意图 内爬式示意图 5 2 塔机性能参数2 塔机性能参数2.1 机构技术参数 机构速度m/min吊重 t容绳量功率起升机构二绳快速0-923394m＞394m*55KW慢速0-466四绳快速0-466慢速0-2312变幅机构6-23-45185N.m回转机构0-0.6r/min2×145N.m行走机构12.5-254×3.7KW顶升机构0.511KW电源 380V-50HZ / 440V-60HZ*供电容量 150KVA *在这种情况下请于本厂协商。
12.2载荷特性2.3 塔机支反力及外形尺寸2.4 其它有关参数 轨距×轴距 6m×6m 主要承载构件材料 Q345B，Q235B33 塔机的主要尺寸及重量3．塔机的主要尺寸及重量3.1．塔机各部件就位后的高度 见表3.1及图3.1-1～图3.1-2 表3.1CPhmHmDkg±5%18M(min)0.514×39825.38.2a2×1225b2214c4×180d4×547e3796313.116.29274615.518.76600718214654826.628.62500918.5229/132509/275509/3237010a *19.522.51376110b *19.522.51425110c *19.522.51467210d *19.522.51583210e *19.522.51625311 *19.522.5310012 *19.522.51800图3.1-1 注：* 需移动汽车吊 C 部件 hm 部件就位后的理论高度D kg 重量 Hm 汽车吊高度P 幅度 图3.1-23.2．各部件的尺寸及重量 行走台车外形尺寸mm重量kgA1050398B640C1200 横梁总成外形尺寸mm重量kgA63801225B790C580底架横梁1080铰接支座145 底架纵梁外形尺寸mm重量kgA71402214B520C2480水平撑杆外形尺寸mm重量kgA2440180B240C240基础节外形尺寸mm重量kgA38003796B2500C2500斜撑杆外形尺寸mm重量kgA4445547B340C370通道重量kgA通道20D通道87塔身外形尺寸mm重量kgA32601820B2063C2063过渡节A77604112B2110C2100 套架总成外形尺寸mm重量kgA87005937B4300C4050套架A72602812B2630C2445平台A1150797B4300C4050顶升梁A1420496B1930C265油缸400塔尖总成外形尺寸mm重量kgA16002500B8790C1400塔尖A16001210B8790C1400拉杆1290司塔节总成外形尺寸mm重量kgA40204515B4300C1600司塔节A24504146B4300C1600司机室A1570369B2100C1157回转支承总成外形尺寸mm重量kgA42005664B2400C2400回转支承A25005424B2400C2400引进梁A4200120X2B340C100 平衡臂一节总成外形尺寸mm重量kg平衡臂二节总成外形尺寸mm重量kgA65503250A145107550B2550B3850C1850C3150平衡臂一节A65502680平衡臂二节A114005660B1600B1850C1850C1950护栏60平衡重支架A31001595B1600C1950拉杆185平台295连接叉325起升机构70RCS402370臂架外形尺寸mm重量kg外形尺寸mm重量kg70M152332#臂架总成A10350281765M14812B130060M13652C160055M132312#臂架A10350183750M12741B130045M11583C160040M10425双拉杆9801#臂架 总成A103003240B1450C16003#臂架总成A53501158牵引机构250B13001#臂架A103002450C1600B14503#臂架A5350938C1600B1300连接叉和拉杆A540C1600B拉杆220C外形尺寸mm重量kg外形尺寸mm重量kg4#臂架 总成A535011587#臂架总成A103502150B1300B1350C1600C16004#臂架A53509387#臂架A103501490B1300B1350C1600C1600拉杆220双拉杆6605#臂架 总成A535011608#臂架总成A5350490B1300B1300C160。
