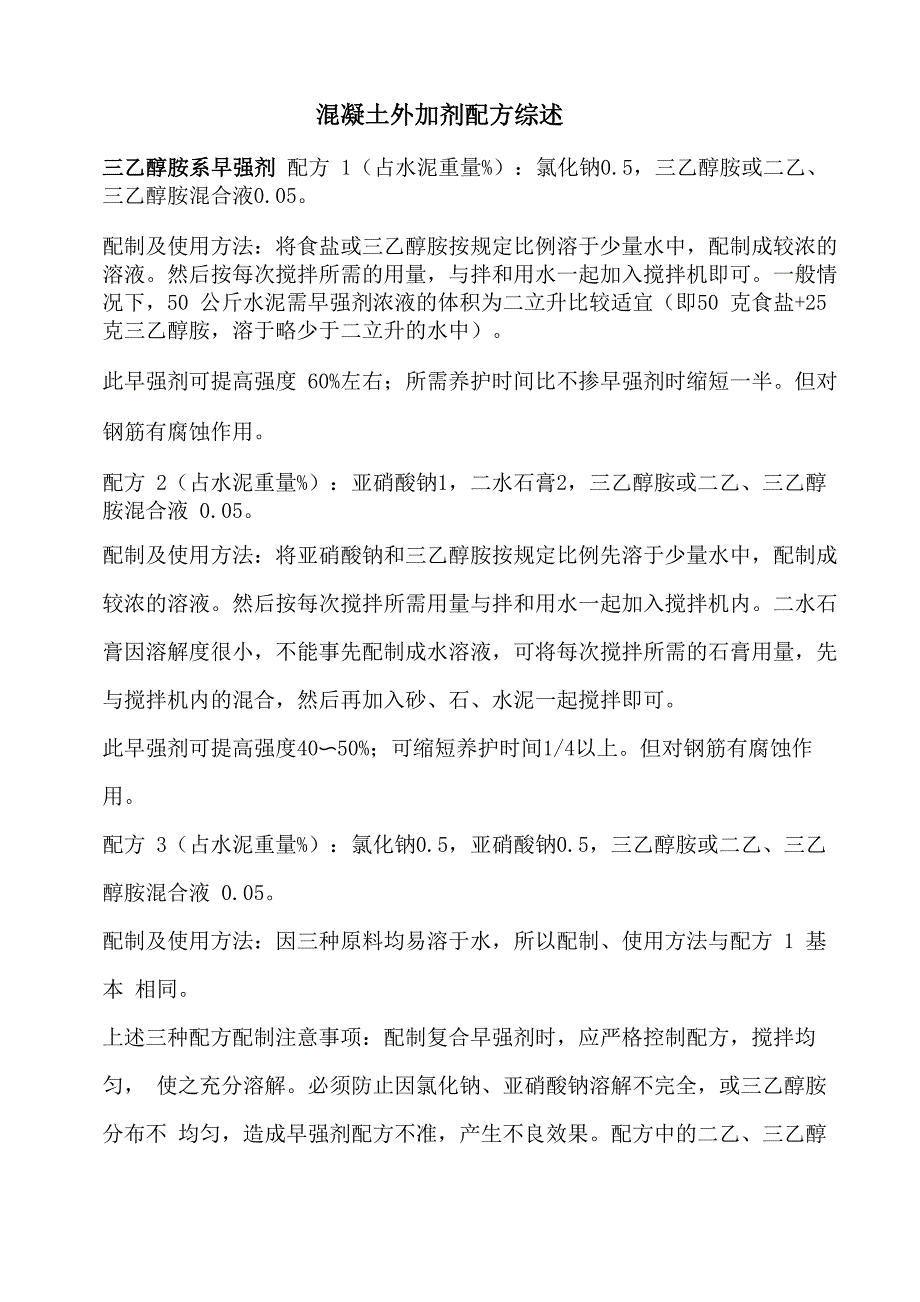

混凝土外加剂配方综述三乙醇胺系早强剂 配方 1（占水泥重量%）：氯化钠0.5，三乙醇胺或二乙、三乙醇胺混合液0.05配制及使用方法：将食盐或三乙醇胺按规定比例溶于少量水中，配制成较浓的 溶液然后按每次搅拌所需的用量，与拌和用水一起加入搅拌机即可一般情 况下，50 公斤水泥需早强剂浓液的体积为二立升比较适宜（即50 克食盐+25 克三乙醇胺，溶于略少于二立升的水中）此早强剂可提高强度 60%左右；所需养护时间比不掺早强剂时缩短一半但对钢筋有腐蚀作用配方 2（占水泥重量%）：亚硝酸钠1，二水石膏2，三乙醇胺或二乙、三乙醇 胺混合液 0.05配制及使用方法：将亚硝酸钠和三乙醇胺按规定比例先溶于少量水中，配制成 较浓的溶液然后按每次搅拌所需用量与拌和用水一起加入搅拌机内二水石 膏因溶解度很小，不能事先配制成水溶液，可将每次搅拌所需的石膏用量，先 与搅拌机内的混合，然后再加入砂、石、水泥一起搅拌即可此早强剂可提高强度40〜50%；可缩短养护时间1/4以上但对钢筋有腐蚀作 用配方 3（占水泥重量%）：氯化钠0.5，亚硝酸钠0.5，三乙醇胺或二乙、三乙 醇胺混合液 0.05配制及使用方法：因三种原料均易溶于水，所以配制、使用方法与配方 1 基本 相同。
上述三种配方配制注意事项：配制复合早强剂时，应严格控制配方，搅拌均匀， 使之充分溶解必须防止因氯化钠、亚硝酸钠溶解不完全，或三乙醇胺分布不 均匀，造成早强剂配方不准，产生不良效果配方中的二乙、三乙醇胺混合液 是二乙醇胺和三乙醇胺的混合液，其比例为二乙醇胺：三乙醇胺=(30〜40): (70〜60)配方4(占水泥重量%)：三乙醇胺0.02〜0.05，硫酸钠1.5〜2 配方5(%)：三乙醇胺0.02〜0，硫酸钾1.5〜2以上两配方达到不掺者的70%R28所需时间缩短13〜14%配方6 (%) ：三乙醇胺0.05，次氯醇钠2效果：达到不掺者的70% R28所需时间减少5天 配方7(%)：三乙醇胺0.05，硫酸钠1.5〜3，二水石膏2 达到不掺者的70所需时间缩短50〜60% 配方8(%)：三乙醇胺0.03，硫酸钠2，硫酸亚铁0.5草本植物木质素磺酸盐混凝土外加剂 本发明提供了一种利用草本植物碱法造纸纸浆黑液制备草本植物木质素磺酸 盐混凝土外加剂(包括混凝土普通减水剂和缓凝高效减水剂)的方法普通减水 剂制备的特点是：黑液与亚硫酸钠在催化剂存在的条件下，在温度为75-95°C 进行磺化反应缓凝高效减水剂制备的特点是：用氧化剂使其部分草本木质素 分子键断裂，然后再进行聚合、磺甲基羟配聚化和磺化反应。
该普通减水剂减 水率为9-12％，缓凝高效减水剂的减水率为15-18％，且其保塑性能好，坍落 度经时损失小，施工性能良本发明利用对环境造成极大污染的草本植物碱法 纸浆黑液作为生产混凝土外加剂的原料，反应条件温和，操作简便，投资少， 生产成本低廉，生产过程无三废产生多羧酸混凝土外加剂 本发明的多羧酸混凝土外加剂展示出了诸如降低混凝土粘度、提高坍落度保持 性能和抑制泌浆等性能，并且针对水泥组合物等改善了性能上述多羧酸混凝 土外加剂包含侧链中含有聚亚烷基二醇的多羧酸聚合物，其中所述多羧酸聚合 物通过聚合包含（甲基）丙烯酸烷基酯单体和特定的聚亚烷基二醇不饱和单体 以及不饱和羧酸（盐）单体的单体成分而获得，并且具有特定的重均分子量 一种低回弹率高强度喷射混凝土外加剂 本发明公开一种低回弹率高强度喷射混凝土外加剂，其物料配比为：活性蒙脱 土 30-240 重量份、速凝剂 30-70 重量份、丙烯酸共聚物 0.8-12 重量份本发 明所述的喷射混凝土外加剂，主要用于喷射混凝土干喷工艺，具有粉尘浓度低、 回弹率低、后期强度高等优点一种羧酸类接枝共聚物混凝土外加剂含气量的控制方法 一种羧酸类接枝共聚物混凝土外加剂的含气量控制方法，在制备羧酸类接枝共 聚物混凝土外加剂的酯化反应中将由通式I表示的单烷基封端的环氧乙烷与 环氧丙烷的嵌段或无规聚醚类消泡组份同制备羧酸类接枝共聚物的主要原材 料单烷基聚醚一起添加到反应釜中参与酯化反应。
本发明具有如下特点：①共 聚物本身均匀，稳定，不分层，无漂浮现象；②共聚物贮存稳定性提高，③搅 拌工艺对共聚物在混凝土中的引气性能影响很小，随搅拌时间的延长，引气性 能稳定；④可以很方便的通过控制消泡组份的添加量来调控含气量⑤不需要增 加额外的合成工艺，可以在制备聚羧酸外加剂的接枝工艺中直接加入，让消泡 组份直接参与化学反应抑制碱骨料反应的混凝土外加剂及制备工艺本发明提供一种抑制碱骨料反应的混凝土外加剂，采用改型沸石，其特征在于：改型沸石由吸附有H+的Si-0四面体和Al-O四面体组成，其中Si-0四面体与 Al-O四面体对应以SiO、Al O的分子式存在，SiO和Al O摩尔比为2 : 1，H+2 2 3 2 2 3在改型沸石中的吸附量为120〜180mmol/100g；其制备工艺为：(1)将天然沸石粉按1：3〜1：5的固液比例浸于1〜5mol/L的(NH ) CO水溶液中沸煮1〜4 2 32h,用NH+置换出沸石中的K+和Na+,制得NH沸石；(2)将NH沸石在400°C〜4 4 4500C的环境下烘干2〜3h,脱去NH并活化H+吸附位，获得混凝土外加剂并密3封保存；(3)将主要成分是CO和NH的烘干尾气排入改型母液中循环使用。
本23发明掺量较小，不会影响混凝土的早期强度，在使用时没有NH释出，大大提3高了产品的环保效果，使用性能优良预拌自密实混凝土外加剂预拌自密实混凝土外加剂属于建筑材料领域本发明具体内容为：(1)、采用 聚羧酸系列缩合物作为抗离析组分、三聚磷酸钠作为保塑组份、萘系高效减水 剂作为基料的复合型高效混凝土外加剂；(2)、聚羧酸系列缩合物的掺入量是 萘系高效减水剂的 4％〜7％；(3)、三聚磷酸钠的掺入量是萘系高效减水剂的 0.4％〜0.8％；(4)、萘系高效减水剂是两种缩合度有差异且减水率均大于 25％的萘磺酸盐甲醛缩合物高效减水剂复配而成，该两种高效减水剂的比例为 1：1本发明具有较高减水率、抗离析特征，提高了自密实混凝土钢筋间隙通 过能力，能够防止或减少预拌自密实混凝土在运输过程中抗离析性的下降，使 自密实混凝土能较好适应大生产的工艺条件建筑用水下抗分散混凝土外加剂本发明属建筑材料技术领域，具体涉及一种建筑用水下抗分散混凝土外加剂 由甲基纤维素、聚丙烯酰胺、十二烷基剂苯磺酸钠、萘系高效减水剂、硬脂酸、 沸石粉组成，本发明具有在水下直接浇注施工而不分散、不离析，能在水下自 填充模板和自密实的性能，是提高混凝土在水下浇注后的结构体性能、简化水 下浇注工艺、节省劳力和避免对附近水域造成环境污染的重要材料，备受工程 界的重视。
水下混凝土外加剂 一种用于水中灌注的水下混凝土外加剂，是由聚丙烯酰胺与页岩灰或与硅粉混 合而成可含有B—萘磺酸甲醛缩合物等阴离子表面活性剂掺入该外加剂的 水泥、砂浆或混凝土拌合物从中自由落下进行灌注时不离析、不分散，保持灌 注硬化物的性质不变，成本较低可用一般施工方法进行水下灌注混凝土、水 下浆锚、水下灌浆等快速施工从天然产物制备和加工混凝土外加剂的新方法 本发明公开了一种用糖甘蔗衍生物生产减水塑化剂和缓凝塑化剂的混凝土外 加剂的方法这种外加剂可以改善混凝土的结构特性，使其塑性和比重都有所 改进，并改变其养护时间一种纤维素硫酸酯型混凝土外加剂 本发明涉及混凝土外加剂为改善水泥混凝土的性能，满足不同工程对水泥 混凝土的特殊要求，通常加入各种外加剂本发明提供一种含有纤维素硫酸酯 的新型混凝土外加剂，它对水泥混凝土具有优良的应用性能，能大幅度地提高 水泥混凝土的流动性，力学强度及其它性能喷射混凝土外加剂 一种与水泥组合物一起使用的促凝外加剂，特别是喷射混凝土，包含硫酸铝和至少一种链烷醇胺优选的外加剂也包含一种稳定剂，其优选地选自含水的稳 定聚合物分散液和海泡石硅酸镁一种混凝土外加剂的制造方法 本发明是一种水泥混凝土外加剂的制备方法。
为改善水泥和混凝土的性能， 使之适应多种用途，前人研制出多种类型的水泥混凝土外加剂然而由于化工 原料来源的限制以及化工原料价格的上涨，近年以来国内外研究领域的科研人 员开始把目标瞄向来源广泛、价格低廉的天然植物纤维素，并以其为原料研制 出新的高性能混凝土聚合物型外加剂本发明提供一种以甘蔗渣为原料，浓硫 酸为反应剂，以有机溶剂为反应介质的外加剂的制备方法该方法制备的外加 剂以一定量掺入水泥或混凝土材料中时，可以使水泥净浆流动度达13 0〜18 0 mm,水泥净浆强度提高4 0%左右，混凝土强度提高20〜30%左右 利用超细粉煤灰复合混凝土外加剂的制造方法本发明提供一种利用超细粉煤灰复合制作混凝土外加剂的方法，用超细磨将粉煤灰磨至比表面积大于1. 0m2/g,用萘系减水剂、木钙、超细灰按1： 0.2 —0. 5：8 — 25的比例制成混凝土泵送剂；用萘系减水剂、超细粉煤灰按 1：8 — 25的比例配制高强混凝土专用外加剂；用氧化铝、MC、减水剂、 超细粉煤灰按1：3—5：3—5：20—50配帛粉煤灰防水剂 磺甲基羟配聚化的木质素基的混凝土外加剂 本发明提供了一种减少混凝土混合物含水量的外加剂。
该外加剂包括磺甲基羟 配聚化形式的木质素碱性溶液也可用交联剂交联外加剂中的磺甲基羟配聚化 的木质素该外加剂还包括消泡剂本发明也提供了一种包括本发明外加剂的 新型水泥组合物一种水泥混凝土道路修补用水泥混凝土外加剂 本发明涉及一种水泥混凝土道路修补用水泥混凝土外加剂，其主要组份和重量 百分比为：工业废渣70〜80%，膨润土 10〜15%，硅粉8〜15%按该组份 的比例混合后粉磨至表比面积大于500m2/kg水泥与该外加剂重量百分比配比 为1： 0.025至1： 0.035之间具有高早强，早期微膨胀、后期无收缩，抗裂 防渗，不锈蚀钢筋，延缓温峰适合大体积混凝土施工等特点，特别适用于公路 混凝土路面和桥梁、涵洞、隧道等工程的维修工程一种用做混凝土外加剂的钙铝水滑石制备方法 一种用做混凝土外加剂的钙铝水滑石制备方法，属于水滑石材料制备技术领 域制备方法是：将一定比例的钙盐和铝盐，氢氧化钠颗粒分别溶于有机-水 混合溶剂中，采用全返混爆发式成核反应器合成出钙铝水滑石凝胶，然后将产 品装入一定的晶化容器中晶化，制得钙铝水滑石通过控制有机-水混合溶液， 以及全返混爆发式成核反应器的间隙和电压等条件来调变成型颗粒的粒径尺 寸，从而得到颗粒尺寸在20nm〜5um之间的纯度达99.9%以上的钙铝水滑石 粉体。
优点在于，具有操作简单、合成条件温和且所使用的成型设备简单， 易于操作，重复性好一种制备聚羧酸系混凝土外加剂专用聚醚的方法 本发明涉及一种制备聚羧酸系混凝土外加剂专用聚醚的方法：①采用X-O-H 作为氧化烯开环聚合反应的起始剂来制备具有可聚合活性聚醚，其中X所表示 的基团与式(1)中X相同；②在BUSS烷氧基化装置上利用氧化烯开环聚合制备 具有可聚合活性聚醚本发明具有如下优点：①聚醚分子量可控，能生产分子 量为 190〜4,000 的任意指定分子量聚醚，聚醚分子量分布极窄，操作灵活性 大，性能控制精准性好，合成聚醚产品品质优越；②减少了聚羧酸系混凝土外 加剂生产工艺中的酯化过程，提高了聚羧酸系混凝土外加剂合成原材料的品 质；③生产过程安全，不使用溶剂，产品不需要后处理，反应系统密闭，没有 尾气排放，对环境不会造成影响④装置单批生产量大，确保了聚醚的品质 提高抗折强度型道路混凝土外加剂 本发明属建筑材料技术领域，具体涉及一种提高抗折强度型道路混凝土外加 剂由萘磺酸甲醛缩合物、木质素磺酸钙、糖钙、硫酸钠钙、硫酸亚铁、亚硝 酸钙和粉煤灰配制而成。
