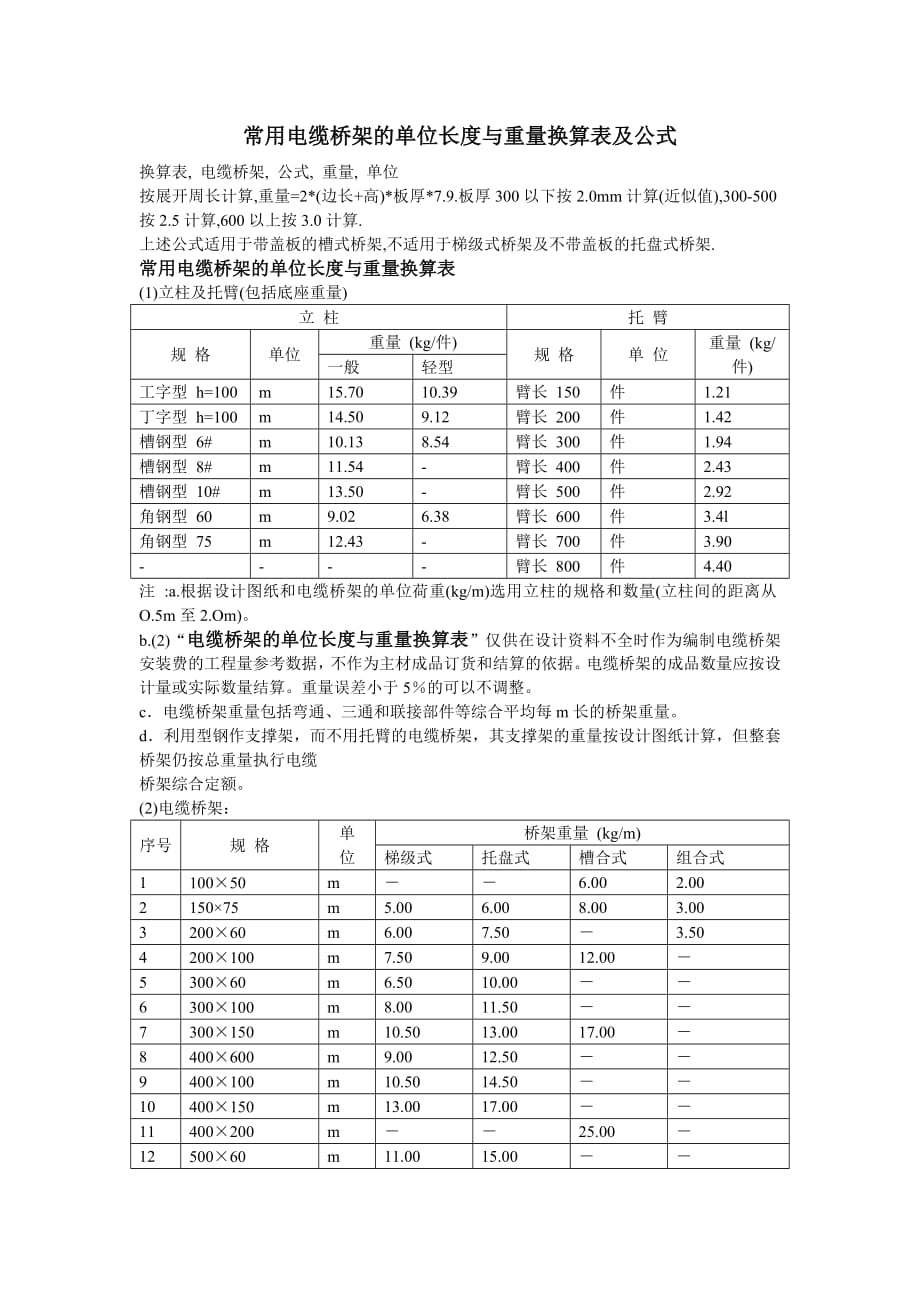

常用电缆桥架的单位长度与重量换算表及公式常用电缆桥架的单位长度与重量换算表及公式 换算表, 电缆桥架, 公式, 重量, 单位 按展开周长计算,重量=2*(边长+高)*板厚*7.9.板厚 300 以下按 2.0mm 计算(近似值),300-500 按 2.5 计算,600 以上按 3.0 计算. 上述公式适用于带盖板的槽式桥架,不适用于梯级式桥架及不带盖板的托盘式桥架. 常用电缆桥架的单位长度与重量换算表常用电缆桥架的单位长度与重量换算表 (1)立柱及托臂(包括底座重量) 立 柱托 臂 重量 (kg/件) 规 格单位 一般 轻型 规 格单 位 重量 (kg/ 件) 工字型 h=100 m 15.70 10.39 臂长 150 件 1.21 丁字型 h=100 m 14.50 9.12 臂长 200 件 1.42 槽钢型 6# m 10.13 8.54 臂长 300 件 1.94 槽钢型 8# m 11.54 -臂长 400 件 2.43 槽钢型 10# m 13.50 -臂长 500 件 2.92 角钢型 60 m 9.02 6.38 臂长 600 件 3.4l 角钢型 75 m 12.43 -臂长 700 件 3.90 ----臂长 800 件 4.40 注 :a.根据设计图纸和电缆桥架的单位荷重(kg/m)选用立柱的规格和数量(立柱间的距离从 O.5m 至 2.Om)。
b.(2)“电缆桥架的单位长度与重量换算表电缆桥架的单位长度与重量换算表”仅供在设计资料不全时作为编制电缆桥架 安装费的工程量参考数据， 不作为主材成品订货和结算的依据 电缆桥架的成品数量应按设 计量或实际数量结算重量误差小于 5的可以不调整 c电缆桥架重量包括弯通、三通和联接部件等综合平均每 m 长的桥架重量 d利用型钢作支撑架，而不用托臂的电缆桥架，其支撑架的重量按设计图纸计算，但整套 桥架仍按总重量执行电缆 桥架综合定额 (2)电缆桥架： 桥架重量 (kg/m) 序号规 格 单 位梯级式 托盘式 槽合式 组合式 1 10050 m 6.00 2.00 2 15075 m 5.00 6.00 8.00 3.00 3 20060 m 6.00 7.50 3.50 4 200100 m 7.50 9.00 12.00 5 30060 m 6.50 10.00 6 300100 m 8.00 11.50 7 300150 m 10.50 13.00 17.00 8 400600 m 9.00 12.50 9 400100 m 10.50 14.50 10 400150 m 13.00 17.00 11 400200 m 25.00 12 50060 m 11.00 15.00 续表 桥架重量 (kg/m) 序号规 格单 位 梯级式 托盘式 槽合式 组合式 13 500100 m 12.50 17.00 -- 14 500150 m 14.50 20.00 -- 15 500200 m --30.00 - 16 60060 m 12.50 18.00 --- 17 600100 m 14.00 20.00 -- 18 600150 m 16.00 23.00 -- 19 600200 m --35.00 - 20 800100 m 16.00 26.00 -- 21 800150 m 18.00 29.00 -- 22 800200 m --43.00 - 注 :电缆桥架安装,经过对电气和仪表工程电缆桥架安装工作内容的对比分析、 测算及取长补 短后， 本定额新编制的电 缆桥架安装定额， 除能够满足电气册外， 还同时满足仪表册的需要， 为电气和仪表两册定额共用于目。
