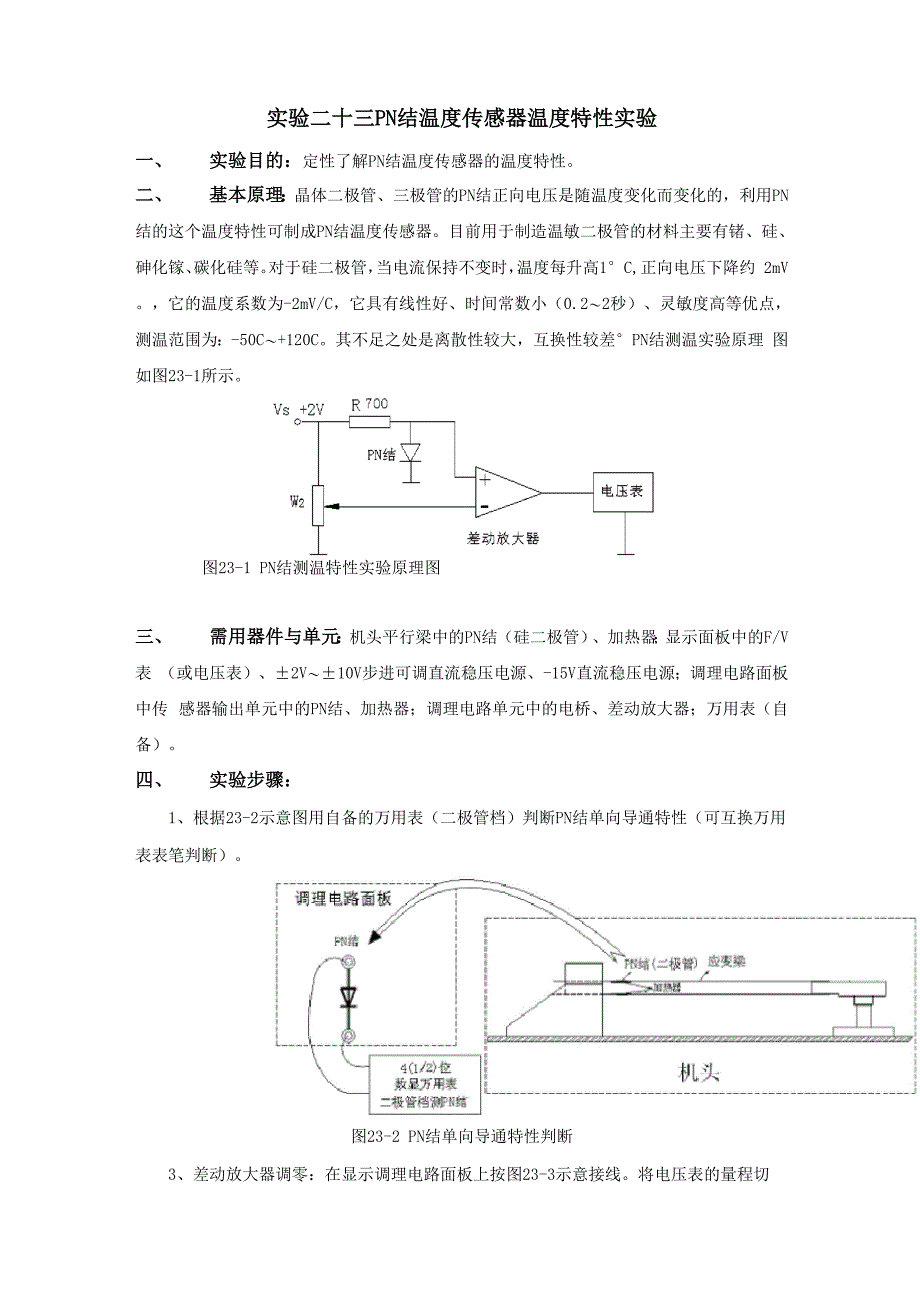

实验二十三PN结温度传感器温度特性实验一、 实验目的：定性了解PN结温度传感器的温度特性二、 基本原理：晶体二极管、三极管的PN结正向电压是随温度变化而变化的，利用PN 结的这个温度特性可制成PN结温度传感器目前用于制造温敏二极管的材料主要有锗、硅、 砷化镓、碳化硅等对于硅二极管，当电流保持不变时，温度每升高1°C,正向电压下降约 2mV它的温度系数为-2mV/C，它具有线性好、时间常数小（0.2〜2秒）、灵敏度高等优点， 测温范围为：-50C〜+120C其不足之处是离散性较大，互换性较差°PN结测温实验原理 图如图23-1所示图23-1 PN结测温特性实验原理图三、 需用器件与单元：机头平行梁中的PN结（硅二极管）、加热器；显示面板中的F/V表 （或电压表）、±2V〜±10V步进可调直流稳压电源、-15V直流稳压电源；调理电路面板中传 感器输出单元中的PN结、加热器；调理电路单元中的电桥、差动放大器；万用表（自备）四、 实验步骤：1、根据23-2示意图用自备的万用表（二极管档）判断PN结单向导通特性（可互换万用 表表笔判断）图23-2 PN结单向导通特性判断3、差动放大器调零：在显示调理电路面板上按图23-3示意接线。
将电压表的量程切换开关切换到200mV档，检查接线无误后合上主、副电源开关将差动放大器的增益电位器 按顺时针方向缓慢转到底，再逆时针回转一点点（防电位器的可调触点在极限端点位置接触 不良），调节差动放大器的调零电位器，使电压表显示电压为0关闭主、副电源图23-3差动放大器调零接线图4、PN结室温时调零：将土2V〜±10V步进可调直流稳压电源切换到2V档，按23—4 示意图接线，将电压表量程切换到2V档，检查接线无误后合上主、副电源开关调节电桥 中的W2使电压表显示为07/7夫〔电压表）显示调速电路面桢图23—4 PN结室温时调零接线图5、PN结受热时温度特性：将-15V稳压电源接到加热器上，如图23—5所示，观察电压 表的显示变化（大约5〜6分钟时间）再将加热器-15V电源去掉，观察电压表的显示变化由此可见，当温度 升高 时，PN结的电压降减小i, Vi增大当温度 下降 时，PN结的电压降增大，Vi减小实验完毕.关闭所有电源。
