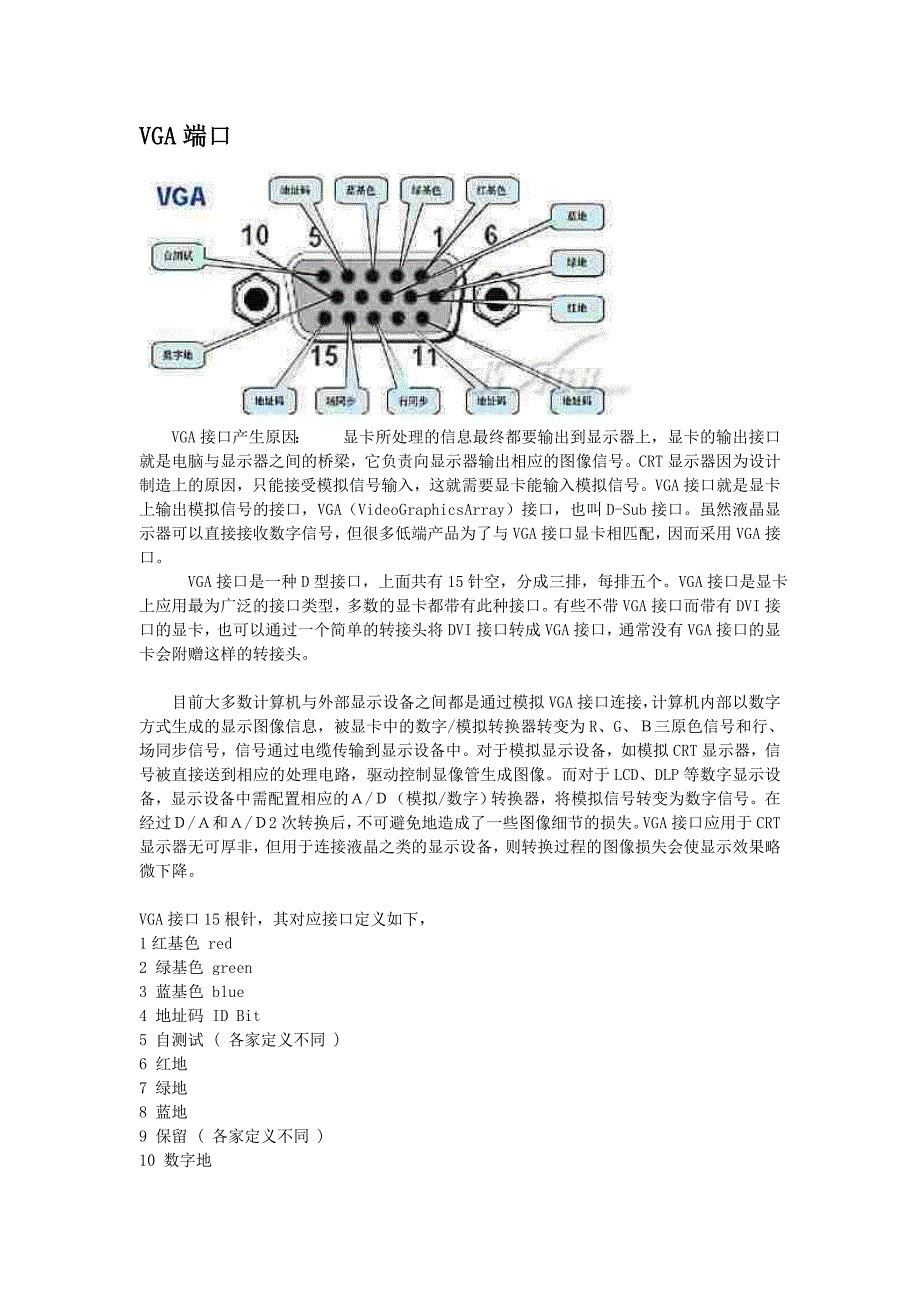

VGAVGA 端口端口VGA 接口产生原因： 显卡所处理的信息最终都要输出到显示器上，显卡的输出接口 就是电脑与显示器之间的桥梁，它负责向显示器输出相应的图像信号CRT 显示器因为设 计制造上的原因，只能接受模拟信号输入，这就需要显卡能输入模拟信号VGA 接口就是 显卡上输出模拟信号的接口，VGA（Video Graphics Array）接口，也叫 D-Sub 接口虽然 液晶显示器可以直接接收数字信号，但很多低端产品为了与 VGA 接口显卡相匹配，因而采 用 VGA 接口VGA 接口是一种 D 型接口，上面共有 15 针空，分成三排，每排五个VGA 接口是显卡 上应用最为广泛的接口类型，多数的显卡都带有此种接口有些不带 VGA 接口而带有 DVI 接口的显卡，也可以通过一个简单的转接头将 DVI 接口转成 VGA 接口，通常没有 VGA 接口 的显卡会附赠这样的转接头 目前大多数计算机与外部显示设备之间都是通过模拟 VGA 接口连接，计算机内部以数 字方式生成的显示图像信息，被显卡中的数字/模拟转换器转变为 R、G、Ｂ三原色信号和 行、场同步信号，信号通过电缆传输到显示设备中对于模拟显示设备，如模拟 CRT 显示 器，信号被直接送到相应的处理电路，驱动控制显像管生成图像。
而对于 LCD、DLP 等数字 显示设备，显示设备中需配置相应的Ａ/Ｄ（模拟/数字）转换器，将模拟信号转变为数字 信号在经过Ｄ/Ａ和Ａ/Ｄ2 次转换后，不可避免地造成了一些图像细节的损失VGA 接口 应用于 CRT 显示器无可厚非，但用于连接液晶之类的显示设备，则转换过程的图像损失会 使显示效果略微下降VGA 接口 15 根针，其对应接口定义如下， 1 红基色 red 2 绿基色 green 3 蓝基色 blue 4 地址码 ID Bit 5 自测试 ( 各家定义不同 ) 6 红地 7 绿地 8 蓝地 9 保留 ( 各家定义不同 ) 10 数字地 11 地址码 12 地址码 13 行同步 14 场同步 15 地址码 ( 各家定义不同 ) 一般在 VGA 接头上，会 1，5，6，10，11，15 等标明每个接口编号 注意，公母头焊接时，须注意将方向平行反过来焊接 普通 VGA 线焊接方法如下（D15 焊接法）： 红线的芯线 脚 1 红线的屏蔽线 脚 6 绿线的芯线 脚 2 绿线的屏蔽线 脚 7 蓝线的芯线 脚 3 蓝线的屏蔽线 脚 8 黑线 脚 10 棕线 脚 11 黄线 脚 13 白线 脚 14 外层屏蔽 D15 端壳压接 如果上表中存在没有标出的接口和线，一律留空，仅焊接以上标出接口和线色。
还有一种非常适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、 蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线； 外层屏蔽压接到 D15 端壳DVIDVI 接口接口你了解你了解 DVIDVI 吗？吗？如今带有 DVI 接口的液晶显示器十分普及，另外配备同样接口的显示卡也很常见，如 此配合起来导致了 DVI 大行其道，而传统的 VGA 接口由于不能和数字信号完全匹配，因此 逐渐走向没落说到 DVI 接口，很多朋友都会想到白色的 D 型插座没错，这就是 DVI 接口，但和 VGA 接口不同DVI 接口分为 3 大类 5 种标准，每种标准都有自己的应用范围，如果使用中 不加以区别，就会影响显示设备的性能因此，作为一种常见的显示接口标准，我们还是很有必要对 DVI 有所了解的！DVIDVI 详解详解DVI 全称为 Digital Visual Interface，它是 1999 年由 Silicon Image、Intel（英 特尔）、Compaq（康柏）、IBM、HP（惠普）、NEC、Fujitsu（富士通）等公司共同组成 DDWG（Digital Display Working Group，数字显示工作组）推出的接口标准。
它是以 Silicon Image 公司的 PanalLink 接口技术为基础，基于 TMDS（Transition Minimized Differential Signaling，最小化传输差分信号）电子协议作为基本电气连接 TMDS 是一种微分信号机制，可以将象素数据编码，并通过串行连接传递显卡产生的数字 信号由发送器按照 TMDS 协议编码后通过 TMDS 通道发送给接收器，经过解码送给数字显示 设备DVIDVI 接口的阵脚定义接口的阵脚定义一个 DVI 显示系统包括一个传送器和一个接收器传送器是信号的来源，可以内建在 显卡芯片中，也可以以附加芯片的形式出现在显卡 PCB 上；而接收器则是显示器上的一块 电路，它可以接受数字信号，将其解码并传递到数字显示电路中，通过这两者，显卡发出 的信号成为显示器上的图象和传统的 VGA 信号相比，采用 DVI 信号的液晶显示器不存在相位问题，不会引起像素 抖动另外，采用 DVI 信号后，显示器不会造成几何失真，大大提高了画面的质量DVIDVI 的不同标准的不同标准和 VGA 接口不同，DVI 接口存在很多标准，使用显示器时一定要搞明白从下面的图表中可以看到，DVI 一共分为 5 种标准。
其中 DVI-D 和 DVI-I 分为“双通 道”和“单通道”两种类型，我们平时见到的都是单通道版的，双通道版的成本很高，因 此只有部分专业设备才具备，普通消费者很难见到DVI-A 是一种模拟传输标准，晚期的大屏幕专业 CRT 中能看见不过由于和 VGA 没有 本质区别，性能也不高，因此 DVI-A 事实上已经被废弃了至于 DFP 接口，这是一种已经 被废弃的早期的数字规范关于 DVI 信号的各种特性，您可以看看下表：规格信号备注DVI-I 双通道数字/模拟可转换 VGADVI-I 单通道数字/模拟可转换 VGADVI-D 双通道数字不可转换 VGADVI-D 单通道数字不可转换 VGADVI-A模拟已废弃DFP数字已废弃VGA模拟——1818 针和针和 2424 针有啥区别？针有啥区别？市场中，我们经常可以听见经销商形容 DVI 线有 18+1 和 24+1 以及 18+5 和 24+5 这 4 种规格有些人说 18 针是简化版，性能不如 24 针的好；还有人说 24 针中有一些是地线，其实 效果和 18 针完全一样这些说法那个正确？其实，我们上面的表格已经透露了详细情况了18 针属于单通道 DVI，传输速率只有 24 针的一半，为 165MHz。
在画面显示上，单通道的 DVI 支持的分辨率和双通道的完全一样， 但刷新率却只有双通道的一半左右，会造成显示质量的下降一般来讲，单通道的 DVI 接 口，最大的刷新率只能支持到 1920*1080*60hz 或 1600*1200*60hz，即现有 23 寸宽屏显示 器和 20 寸普通比例显示器的正常显示，再高的话就会造成显示效果的下降目前我们常用的液晶显示器还维持在 19 寸普屏和 20 寸宽屏左右，真正用上大屏幕显 示器的人很少，因此 18 针的单通道 DVI 接口已经够用了而使用大屏液晶显示器的话，24 针的双通道 DVI 是必须具备的条件DVI-I 转换成 VGA 的接头至于 18+5 和 24+5 这种规格都属于 DVI-I,多出来得 4 根线用于兼容传统 VGA 模拟信号 这种接口在显示卡上用的多，显示器基本不用，除非是 970P 这样的单接口显示器才会考虑 采用来自显示卡的忧患来自显示卡的忧患这下您明白了吗？如果您的显示器低于 23 寸宽屏或 20 寸普屏的话，使用 18 针 DVI 完 全没有问题，用 24 针的当然可以，但有些浪费了另外，如果想用大屏幕显示器的话，一 款具备双通道输出的显示卡也非常重要。
因此现在多数显示卡的 DVI 接口都是单通道的， 性能达不到要求不过，小编介绍的只是理论数字，实际上现在显示卡在很多情况下，DVI 不能达到应 有的性能指标外置的 TMDS 芯片，现在这个芯片多集成在显示核心中以前，具备 DVI 的显示卡采用外置 TMDS 的方案，虽然成本高，但使用效果好而现在 的显示核心均集成了 TMDS，虽然表面上看成本降低，性能提升，但实际上显卡的偷工减料 问题十分严重，周边电路节省的一塌糊涂，输出性能根本达不到要求小编在评测显示器的时候，经常发现某些显示卡输出 1600*1200 或者 1920*1080 分辨 率时刷新率上不去，更换显示卡后才解决问题事后分析是显示卡做工太差，信号有问题， 显示器当然不能正常显示这款显示卡就不能满足 1920*1200 下刷新率为 60HZ 的要求因此，我们有理由怀疑现在的部分低档卡在输出极限分辨率时会出现问题，因此建议 那些配备好显示器的朋友购买正规的名牌产品，不要贪图便宜购买劣货至于采用的线缆，我们认为采用显示器附带的就完全可以满足要求了，无需另外购买 尤其是那些采用小屏显示器的朋友，就更不必更换了专业显示器通常附带性能良好的线 缆，也无需更换。
VGAVGA 显示器值得买吗？显示器值得买吗？既然我们说到 DVI 线了，就不能不说 VGA因为现在市场中仍然有部分单 VGA 的液晶 显示器出售，价格通常比带 DVI 的型号便宜百元左右，这些显示器是否值得购买呢？小编的建议是如果是小屏幕产品的话，购买无妨因为 DVI 和 VGA 的区别只有在 1600*1200 这样的高分辨率下才看的比较明显，较低的分辨率如 1280*1024 或 1440*900 则 基本看不见区别，至于显示器的相位和几何画面失真的问题，随着显示器自动调节技术的发展，一键 AUTO 过都能搞定最后警告大家，如果你决定购买双接口的显示器，请一定使用其中的 DVI 信号，使用 VGA 信号显示质量会严重下降其中原因在于显示卡大量偷工减料，VGA 部分低通滤波电路 被取消，造成信号严重损失S S 端子端子S 端子也是非常常见的端子，其全称是 Separate Video，也称为 SUPER VIDEOS- Video 连接规格是由日本人开发的一种规格，S 指的是“SEPARATE（分离）”，它将亮度和 色度分离输出，避免了混合视讯讯号输出时亮度和色度的相互干扰S 端子实际上是一种 五芯接口，由两路视亮度信号、两路视频色度信号和一路公共屏蔽地线共五条芯线组成。
同 AV 接口相比，由于它不再进行 Y/C 混合传输，因此也就无需再进行亮色分离和解 码工作，而且使用各自独立的传输通道在很大程度上避免了视频设备内信号串扰而产生的 图像失真，极大地提高了图像的清晰度但 S-Video 仍要将两路色差信号(Cr Cb)混合为 一路色度信号 C，进行传输然后再在显示设备内解码为 Cb 和 Cr 进行处理，这样多少仍会 带来一定信号损失而产生失真(这种失真很小但在严格的广播级视频设备下进行测试时仍能 发现) 而且由于 Cr Cb 的混合导致色度信号的带宽也有一定的限制，所以 S-Video 虽然 已经比较优秀，但离完美还相去甚远S-Video 虽不是最好的，但考虑到目前的市场状况 和综合成本等其它因素，它还是应用最普遍的视频接口之一图片见下页HDMIHDMI 端口端口HDMI，英文全称是 High Definition Multimedia Interface，中文名称是高清晰多媒 体接口的缩写2002 年 4 月，日立、松下、飞利浦、索尼、汤姆逊、东芝和 Silicon Image 七家公司联合组成 HDMI 组织HDMI 能高品质地传输未经压缩的高清视频和多声道音 频数据，最高数据传输速度为 5Gbps。
同时无需在信号传送前进行数/模或者模/数转换， 可以保证最高质量的影音信号传送HDMI 不仅可以满足目前最高画质 1080P 的分辨率，还能支持 DVD Audio 。
