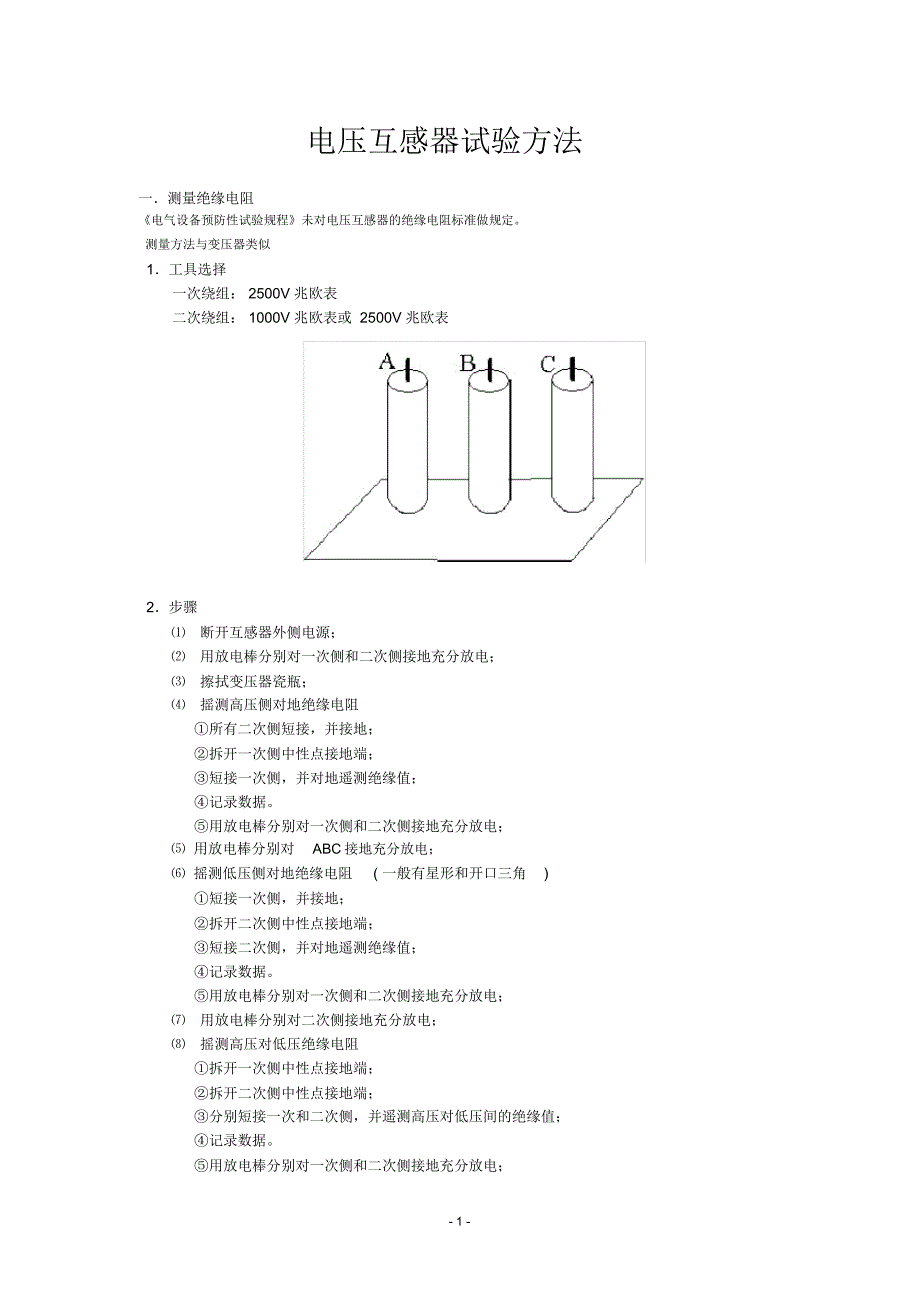

电压互感器试验方法一．测量绝缘电阻《电气设备预防性试验规程》未对电压互感器的绝缘电阻标准做规定测量方法与变压器类似1．工具选择一次绕组： 2500V 兆欧表二次绕组： 1000V 兆欧表或 2500V 兆欧表2．步骤⑴ 断开互感器外侧电源；⑵ 用放电棒分别对一次侧和二次侧接地充分放电；⑶ 擦拭变压器瓷瓶；⑷ 摇测高压侧对地绝缘电阻①所有二次侧短接，并接地；②拆开一次侧中性点接地端；③短接一次侧，并对地遥测绝缘值；④记录数据⑤用放电棒分别对一次侧和二次侧接地充分放电；⑸ 用放电棒分别对 ABC接地充分放电；⑹ 摇测低压侧对地绝缘电阻 ( 一般有星形和开口三角 )①短接一次侧，并接地；②拆开二次侧中性点接地端；③短接二次侧，并对地遥测绝缘值；④记录数据⑤用放电棒分别对一次侧和二次侧接地充分放电；⑺ 用放电棒分别对二次侧接地充分放电；⑻ 摇测高压对低压绝缘电阻①拆开一次侧中性点接地端；②拆开二次侧中性点接地端；③分别短接一次和二次侧，并遥测高压对低压间的绝缘值；④记录数据⑤用放电棒分别对一次侧和二次侧接地充分放电；- 1 -⑼ 摇测低压对低压绝缘电阻①拆开二次侧中性点接地端；②分别短接星形二次侧和开口△二次侧；③一次侧短接，并接地；④遥测低压对低压间的绝缘值⑤记录数据。
⑥用放电棒分别对一次侧和二次侧接地充分放电；二．测量直流电阻1．电流、电压表法2．平衡电桥法（电桥用法见《进网作业电工培训教材》P319⑴单臂电桥法： 1～ 106Ω⑵双臂电桥法： 1～ 10－5Ω及以下 2．3．注意事项⑴测量仪表的准确度≥ 0.5 级；⑵连接导线接面积足够，尽量短；⑶测量直流电阻时，其它非被测相绕组均短路接地4．测量结果的判断（电桥用法见《进网作业电工培训教材》P364测量的相间差与制造厂或以前相应部位测量的相间差比较无显著差别三．测量介质损失tan δ（有关内容见《进网作业电工培训教材》P346）只对 35KV 及以上互感器的一次绕组连同套管，测量tan δ1．工具选择QS1型或 QS2型高压交流平衡电桥，又称为“西林电桥”QS1 电桥的技术特性：额定电压10KV； tan δ 测量范围0.5 ～ 60％；试品测量范围Cx30pF～ 0.4μF（当 C＝ 50 pF 时）；测量误差 tan δ＝ 0.5 ～ 3％时≤± 0.3 ％，tan δ＝ 0.3 ～N6％时≤± 10％； Cx 测量误差≤± 5％2．高压测量（三种方法）⑴正接线方法，如下图所示C x试验变压器高压 C低压CN E倒相开关CxV桥体调压变压器- 2 -～ 220V正接线是按照电桥设计的绝缘状态，高压部分接试验高压，低压部分接试验低压，接地部分接地。
桥体引线“ CX”、“ CN”、“ E”处于低压，该引线可任意放置，不需使其“绝缘” ⑵正接线方法，如下图所示Cx试验变压器高压 C低压CN E倒相开关Cx桥体 V调压变压器～220V反接线与电桥设计的绝缘状态成反相接线，高压部分接地，接地部分接试验高压桥体引线“ CX”、“ CN”、“ E”处于高压，同时标准电容 CN 外壳处于高压，因此在试验时，该引线须“绝缘” 这种接法适用于被试品一极接地的情况③对角线接法，很少应用，见《进网作业电工培训教材》 P3502．低压测量，见《进网作业电工培训教材》 P3503．“ － tan δ”位置时的测量，见《进网作业电工培训教材》 P3504．测量 tan δ操作步骤⑴用放电棒分别对一次侧和二次侧接地充分放电；⑵接线并检查无误后，将各旋钮置于零位，选好分流位置；⑶接通电源，加试电压，将 “ ＋ tan δ” 置于“接通”位置；⑷增加检流计灵敏度，旋“调谐”旋钮，找到谐点后，调节 R3 使光带缩小；⑸提高灵敏度，再顺序反复调节 R3、 C4（tan δ），使灵敏度在最大时光带宽度缩小；⑹调节 RX，可使光带达最小，此时电桥平衡可记录试验数据；⑺用放电棒分别对 ABC和 abc 接地充分放电。
3 -测量 tan δ的试验电源容量的选择套管电力变压器发电机长电缆试品名称电流互感器电压互感器同步补偿机电力电容电压互感器耦合电容器大电机小型电机中等长度电缆电容量（ pF）1000100001000001000000电源变压器次级线圈最大允许电流（mA）5505005000电压 10KV时变压器容量（ KVA）0.050.55505．测量电压互感器 tan δ⑴测量时被测绕组两端短接，非被测绕组均要短路接地②测量绕组和接地部位35KV油浸电压互感器的 tan δ允许值％温度℃5102030405060tan δ≤ 2.0≤ 2.5≤ 3.5≤ 5.5≤ 8.0≤ 6.0≤ 8.0四．核定极性1．直流法⑴ 工具选择5～ 3V 直流电池、开关 K、 mV表⑵ 步骤①用放电棒分别对一次和二次接地充分放电；②按图接线，并检查无误；③合上 K，观查瞬间 mV表指针的偏转方向；④断开 K，观查瞬间 mV表指针的偏转方向；⑤重复③④步，再做一遍⑥用放电棒分别对一次和二次接地充分放电⑶ 判断①合上 K，右偏；断开 K，左偏；则为同极性（减极性） ；②合上 K，左偏；断开 K，右偏；则为异极性（加极性） 。
2．交流法（见《进网作业电工培训教材》 P366）⑴ 工具选择220V 交流电源、 20V 交流电源、开关 K1、开关 K2、电压表 1、电压表 2、电压表 3- 4 -⑵ 步骤①用放电棒分别对一次和二次接地充分放电②连接线，如下图所示；③合上 K1 和 K2，记录 UxX、 UAx和 Uax；④用放电棒分别对一次和二次接地充分放电⑶ 判断① U xX＝ UAx－ Uax 时，为同极性；② U xX＝ UAx＋ Uax 时，为异极性五．联结组别测量方法基本与变压器类似1. 试验方法⑴直流法（参见相关资料） ；⑵相位法（参见相关资料） ；⑶双电压表法①工具选择0.5 级电压表 V1、 V2②步骤? 接线如下图；? 用放电棒分别对 ABC和 abc 接地充分放电；? 按图接线，并检查无误；? 在高压侧加降低的三相试验电压（不平衡度 <2％）；? 如果 K>20，则在低压侧加降低的三相试验电压；? 用万用表分别测量 UBb、 UCc、UBc、UCb? 用放电棒分别对 ABC和 abc 接地充分放电；⑶判断电力系统常用变压器多为 11 组和 0 组，可用以下方法进行判断 如果 UBb< U Bc＝ UCb，且全部 V，则为11 组；BbBc1cb1- 5 -（也可用下式计算判断：U Bb＝ UBc ＝ V213K K2U1 K 2 ；其中 K 为变比， V2 为低压侧线电压 ）， cb＝七．交流耐压1. 工具选择Bs 试验变压器； R1 保护电阻；R2 限流、阻尼电阻；G保护间隙（球隙） ； A 电流表；V 电压表；LH 电流互感器； Bx 被试互感器2. 试验接线图被试互感器各绕组短接，非被试绕组均短接接地。
3. 步骤⑴高压对低压及地，如图 3、4所示缓慢升压至试验电压，并密切注意倾听放电声音，密切观察各表计的变化，读取 1min的电流值，并记录；⑵用放电棒分别对 ABC接地充分放电 , 如图 1 和图 2 所示；- 6 -⑶低压对高压及地，如图 5、6 所示缓慢升压至试验电压，并密切注意倾听放电声音，密切观察各表计的变化，读取 1min的电流值，并记录；⑷用放电棒分别对 abc 接地充分放电 7 -电压互感器试验报告电试 --05工程名称：装置地点：试验日期：年月日主回路名称：盘号 ：温度： ℃湿 度 ：%RH委托单位：执行标准： GB50150-2006一、铭牌数据：。
