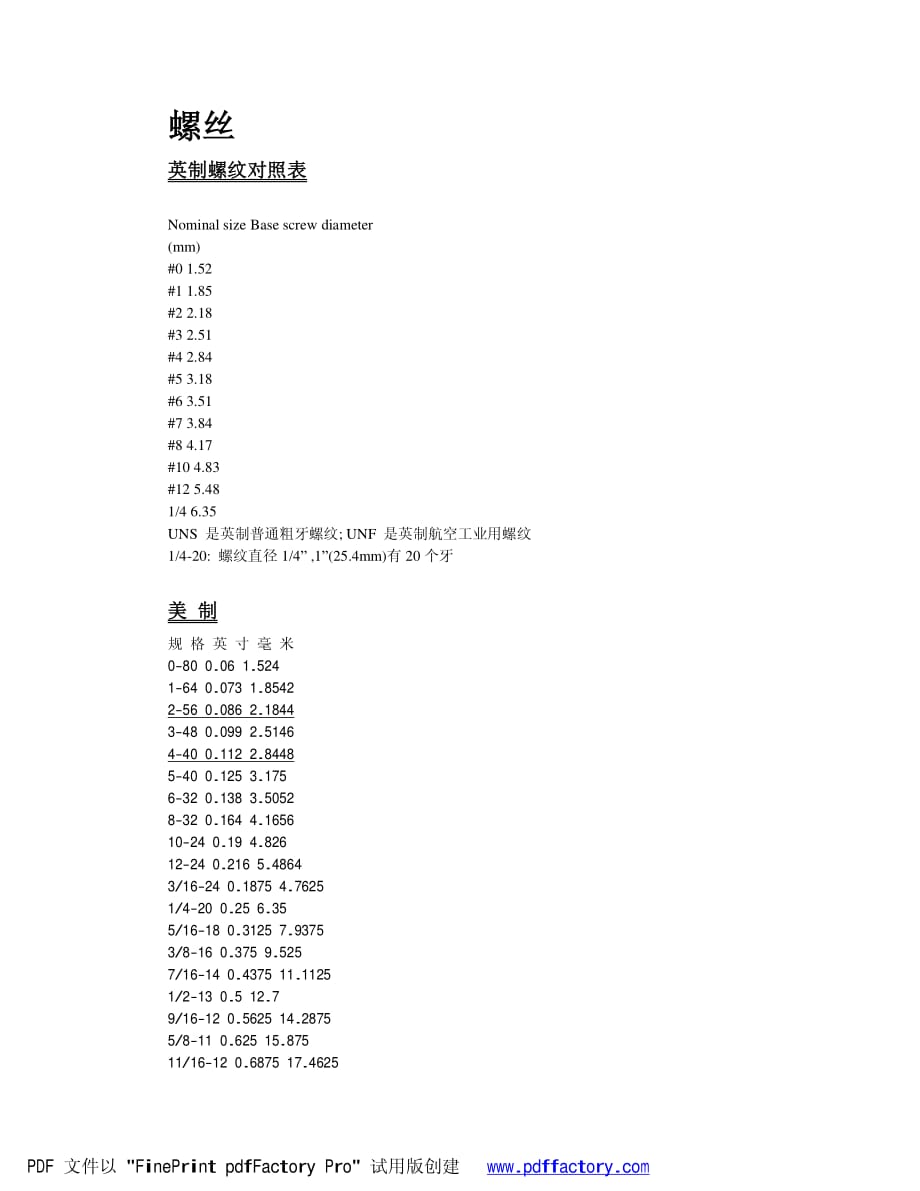

螺丝螺丝 英制螺纹对照表英制螺纹对照表 Nominal size Base screw diameter (mm) #0 1.52 #1 1.85 #2 2.18 #3 2.51 #4 2.84 #5 3.18 #6 3.51 #7 3.84 #8 4.17 #10 4.83 #12 5.48 1/4 6.35 UNS 是英制普通粗牙螺纹; UNF 是英制航空工业用螺纹 1/4- 20: 螺纹直径 1/4” ,1”(25.4mm)有 20 个牙 美美 制制 规 格 英 寸 毫 米 0-80 0.06 1.524 1-64 0.073 1.8542 2-56 0.086 2.1844 3-48 0.099 2.5146 4-40 0.112 2.8448 5-40 0.125 3.175 6-32 0.138 3.5052 8-32 0.164 4.1656 10-24 0.19 4.826 12-24 0.216 5.4864 3/16-24 0.1875 4.7625 1/4-20 0.25 6.35 5/16-18 0.3125 7.9375 3/8-16 0.375 9.525 7/16-14 0.4375 11.1125 1/2-13 0.5 12.7 9/16-12 0.5625 14.2875 5/8-11 0.625 15.875 11/16-12 0.6875 17.4625 PDF 文件以 FinePrint pdfFactory Pro 试用版创建 3/4-10 0.75 19.05 13/16-10 0.8125 20.6375 7/8-9 0.875 22.225 15/16-9 0.9375 23.8125 1-8 1 25.4 1.1/16-12 1.0625 26.9875 1.1/8-7 1.125 28.575 1.1/4-7 1.25 31.75 1.3/8-6 1.375 34.925 1.3/16-12 1.1875 30.1625 1.5/16-12 1.3125 33.3375 1.1/2-6 1.5 38.1 1.5/8-8 1.625 41.275 1.3/4-5 1.75 44.45 1.7/8-5 1.875 47.625 2-4.1/2 2 50.8 2.1/4-4 2.25 57.15 2.1/2-4 2.5 63.5 附件：附件：螺丝螺丝(lus)规格定义与认识规格定义与认识 一. 螺纹种类: A: 三角螺纹 ( 60 度 ) : 结合/ 锁紧 B: 管用三角螺纹 ( 55 度 ): 结合/ 锁紧 C: 梯形螺纹 ( 30 or 29 度) : 动力传动 D: 方螺纹 ( 90 度) : 动力传动 二. 常用螺丝种类: A: Machine Screw: 机械螺丝 B: Tapping Screw: 自攻螺丝 (分使用于金属与使用于塑料二种) PDF 文件以 FinePrint pdfFactory Pro 试用版创建 B- 1: Sheet Metal Tapping Screw. (铁板牙自攻螺丝) B- 2: Plastic Tapping Screw. ( 塑料用, 自攻螺丝) C: Wooden Screw : 木工螺丝 D: Drywall Screw : 水泥墙螺丝 三. 常见螺丝材质: a.Low Carbon Steel :低碳钢 b. SS- 304 : Stainless Steel 304 c. SS- 302: Stainless Steel 302 :结构韧性较好 d. Aluminum 5052 :铝合金 5052 d. Brass: 黄铜 e. Bronze: 青铜 f. UNS C11000 Copper: 锑铜 四. 常见螺丝规格与标示: A: 公制螺丝 B: 美规螺丝 C: 英制螺丝 A: 公制机械螺丝: Metric Ex: M3 x 6 P P B : M3 机械螺丝, 6mm 长, 十字, 圆扁头, 镀黑. Finish Code: 外观处理规格 Head Code: 头部外型 Thread Code 螺丝型号 Drive Code: 头部剖沟,特征型号 PDF 文件以 FinePrint pdfFactory Pro 试用版创建 Length Code: 螺丝长度 (mm) A- 1: Thread Code: 螺丝型号 公制螺丝直接以螺丝外径标示螺丝型号, 如 M3 即螺丝外径为 3.00mm.; M4 即螺丝外径为 4.00mm. Metric Thread Size x Pitch: Note: 公制螺丝于螺丝型号后方,有时会注明螺丝牙距. 如 M3x0.5 , M4x0.70, M5x0.8 , M6x1. 但因为标准规范, 通常不提. A- 2: Length Code: 螺丝长度: 公制螺丝, 直接标示螺丝长度, 单位为mm. 螺丝之总长度标示, 只计算头部以下之长度, 不含头部高度. 但平头螺丝例外, 其螺丝之总长度标示含头部高度. A- 3: Drive Code/ 头部剖沟,特征. 一般常用规格如下: a. Slotted: 一字 ( Minus ) b. Phillips: 十字 ( Plus ) c. Phil- Slot: 一字/十字 d. Hex Scoket: 内六角 e. One Way: 单向 (只可锁入,不可退出) A- 4: Head Code/ 头部外型. 一般常用规格如下: PDF 文件以 FinePrint pdfFactory Pro 试用版创建 a. Flat: 平头 (锁入后,顶部与工作件齐平) b. Oval: 色拉头 c. Round: 圆头 d. Pan: 圆扁头 e. Truss: 大圆扁头 f. Hex : 六角头. A- 5: Finish Code/ 外观处理. 一般常用规格如下: a. Z: Zine- Plated: 镀锌 b. Ni: Ni- Plated: 镀镍 c. Tin- Plated: 镀锡 d. Zine Plated / Green Iridite: 镀锌绿膜处理. e. Radiant Plated: 镀五彩 f. Passivate: 抗氧化处理. g. Alodial Finish: 无外观处理 公制自攻螺丝 :于品名后方直接标示 Tapping Type. Ex: M3 x 6 PPB, Tapping Type: M3 自攻螺丝, 6mm 长, 十字, 圆扁头, 镀黑. 一般以产品别或标示, 再判断为Sheet Metal 或塑料部品使用. B: 美规螺丝. a.一般以番号标示, 如 #2- 56, #4- 40, #6- 32, #8- 32, #10- 24etc. b.或以英制外径表示, PDF 文件以 FinePrint pdfFactory Pro 试用版创建 如 0.086- 56, 0.112- 40 , 0.138- 32 , 0.164- 32 , 0.190- 24etc. Ex: 632 8 P P B: Finish Code: 外观处理规格 Head Code: 头部外型 Drive Code: 头部剖沟,特征型号 Length Code: 螺丝长度 Thread Code: 螺丝型号 B- 1: Thread Code: 螺丝型号 一般常用规格如下: a. #2- 56 (0.086- 56): 2 番 56 牙 b #4- 40 (0.112- 40) : 4 番 40 牙 c. #6- 32 (0.138- 32) : 6 番32 牙 d. #8- 32 (0.164- 32) : 8 番 32 牙 e. #10- 24 (0.190- 24): 10 番 24 牙 ***牙为每吋之牙数.*** B- 2: Length Code: 螺丝长度 美规螺丝长度须经换算, 才是公制mm 尺寸. 换算公式: (Length Code / 32) x 25.40 = 公制长度mm B- 3, B- 4,B- 5 : 标示方式与公制相同. C: 英制螺丝: C- 1: Thread Code: PDF 文件以 FinePrint pdfFactory Pro 试用版创建 标示皆将分母为 8, 再直接称分子之番号. Ex: 1/8 x 0.50 PPB: 1 分牙螺丝 x 0.50” 长, PPB Ex: 5/16 x 0.50 PPB = 2.5/8 x 0.50- PPB : 2 分半牙螺丝 x 0.50” 长, PPB Ex: 5/32 x 0.50 PPB =1.25/8 x 0.50- PPB: 1 分 2 厘半螺丝 x 0.50” 长, PPB Ex: 1/4 x 0.50- PPB= 2/8 x 0.50- PPB: 2 分牙螺丝 x 0.50” 长, PPB 注: 有时会标示粗牙或细牙. UNF: 细牙 :电子业较常用. UNC:粗牙 : 重机械结构较常用. Ex: 3/8 x 0.50 ,UNF PPB: 3 分细牙螺丝 x 0.50” 长, PPB. C- 2: Length Code: 为英寸标示, 须乘以 25.40 换算为 mm. 用扣规量，与公制牙型吻合是公制螺纹，与英制螺纹吻合是英制螺纹。
也可以用卡尺量螺纹的外径，和螺距 公制螺纹外径是以毫米为单位，如 6，8，10，12，18，20 毫米等等螺距也是以毫米为单位，如 0.5,0.75,1,1.5,2,3,等等 英制螺纹外径是以英寸为单位，（每英寸等于 25.4 毫米）如 3/16,5/8,1/4,1/2,等等所以用公制卡尺量外径 读数常带不规则的小数 英制螺距是用每英寸含多少个牙表示把卡尺定在 25.4毫米，把一个尺尖对齐螺纹牙尖，另一个尺尖如对 齐螺纹牙尖就是英制螺纹，如对不齐螺纹牙尖应该是公制螺纹 测量螺距时最好把螺纹的牙尖倒印在白粉笔上，粉笔上的印比较清晰，便于测量测公制螺距应该测量一 段长度，如 10，15，20，毫米等等，数一下含多少牙，算出螺距 用英寸为单位规定螺纹规格的为英制螺纹，如：G1 用公制单位毫米规定螺纹规格的为公制螺纹如： M30 英制是一英寸(24.5厘米)内有多少牙来定的,一般是 55 度角.公制是两牙尖的间距是多少 MM 来定的螺距, PDF 文件以 FinePrint pdfFactory Pro 试用版创建 一般是 60 度角 PDF 文件以 FinePrint pdfFactory Pro 试用版创建 。
