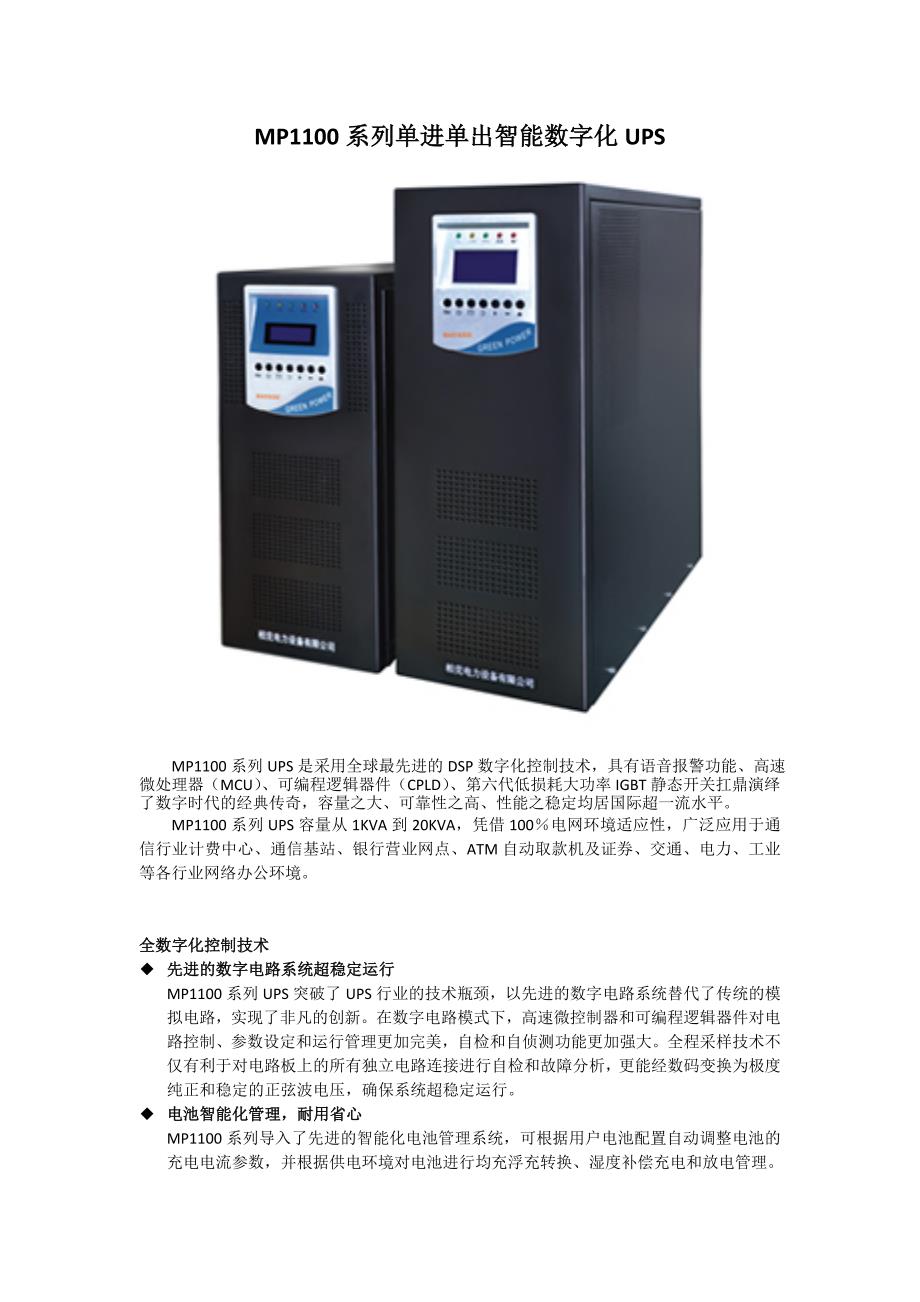

MP1100 系列单进单出智能数字化系列单进单出智能数字化 UPSMP1100 系列 UPS 是采用全球最先进的 DSP 数字化控制技术，具有语音报警功能、高 速微处理器（MCU） 、可编程逻辑器件（CPLD） 、第六代低损耗大功率 IGBT 静态开关扛鼎演 绎了数字时代的经典传奇，容量之大、可靠性之高、性能之稳定均居国际超一流水平 MP1100 系列 UPS 容量从 1KVA 到 20KVA，凭借 100％电网环境适应性，广泛应用于通 信行业计费中心、通信基站、银行营业网点、ATM 自动取款机及证券、交通、电力、工业 等各行业网络办公环境全数字化控制技术全数字化控制技术 ◆ 先进的数字电路系统超稳定运行先进的数字电路系统超稳定运行 MP1100 系列 UPS 突破了 UPS 行业的技术瓶颈，以先进的数字电路系统替代了传统的 模拟电路，实现了非凡的创新在数字电路模式下，高速微控制器和可编程逻辑器件 对电路控制、参数设定和运行管理更加完美，自检和自侦测功能更加强大全程采样 技术不仅有利于对电路板上的所有独立电路连接进行自检和故障分析，更能经数码变 换为极度纯正和稳定的正弦波电压，确保系统超稳定运行。
◆ 电池智能化管理，耐用省心电池智能化管理，耐用省心 MP1100 系列导入了先进的智能化电池管理系统，可根据用户电池配置自动调整电池的 充电电流参数，并根据供电环境对电池进行均充浮充转换、湿度补偿充电和放电管理此处，MP1100 系列还可通过监控界面对电池运行状态进行侦测管理，确保电池高效运 行智能化电池管理系统不仅减少了管理员的负担，更能延长电池使用寿命达 55％以 上 ◆ 智能侦测系统全程守护智能侦测系统全程守护 该系统的微处理器不间断地对所有的电源状态、断路器状态、熔断器状态和所有的电 路工作状态进行侦测出现故障时，侦测系统会即时报警通知管理员，同步启动 UPS 全面保护功能 ◆ 并联冗余并联冗余 采用全数字化控制技术，实现多台 UPS 并联冗余功能先进的日程管理软件先进的日程管理软件 UPS 自带日程管理软件，用户可自我编程实行灵活的定时开/关机、电池充放电和均浮 充等功能，让用户更方便地使用和管理 UPS 高精度高精度 SMD 技术技术 MP1100 系列改变了传统的插入式电路处理工艺，全部采用高精度 SMD 技术，即省空 间，又彻底消除传统 UPS 电路中的脚刺，便于提高集成电路的安全运行，同时提高可靠性 和运行精度。
采用 4 层电路板设计和高精度 SMD 元件完全清除了由芯片自身产生的各种高频信号对 其他芯片的干扰，从而让各个芯片模块能够不受干扰的正常工作，抗干扰性大为改善 MP1100 系列全面采用 SMD 技术，耐高温、准确度高、滤波性能极好，整机性能更加 稳定，更牢固耐用，使用寿命增加了 80％第六代第六代 IGBT 逆变技术逆变技术IGBT 良好的高速开关特性，具有高压和大电流的工作特性，采用电压型驱动，只需要 很小的控制功率；第六代 IGBT 具有更低的饱和压降，逆变器的工作效率更高，温升低，可 靠性更高 超清晰界面信息处理技术超清晰界面信息处理技术 ◆ 具有语音报警功能 ◆ 人性化的触摸式大屏幕 LCD 中英文显示，流程图运行状态直观显示，智能图标的触摸 按钮，表格式的数据资料、事件记录显示，中英文可选菜单操作 ◆ 直观的 LED 状态指示：工作流程式状态指示，一目了然环保节能关键性技术环保节能关键性技术 经科学的生命周期评价，MP1100 系列采用了抗老化性能优异的触摸屏面板和经氟碳 工艺处理的机箱外观，环保耐用，历久如新；采用可拆解式模块化设计，易维护并高度节 约资源；型轴承风扇，散热性能优异，高度节能；采用无环流控制电路，节电性能良好； 采用绿色整流和逆变技术，为用户提供清洁的能源；采用先进的数字电路及高精度贴片技 术，整机寿命同比延长了 80％。
其他性能优点其他性能优点 ◆ 优越的负载特性 完全满足从 0 到 100％负载的跃变，而无需切换到旁路，并保护输出稳定可靠 ◆ 完善的保护功能 具有优异的输入输出过欠压保护、输入浪涌保护、相序保护、电池过充过放保护、输出过载短路保护、温度过高保护等多种系统保护和报警功能 ◆ 高性能的动态特性 采用瞬时控制方式和有效值等多种反馈控制，实现了高动态调节，减小输出电压失真 度 ◆ 可选的输入谐波滤波器或 12 脉冲整流器 有效抑制输入的谐波污染，提高 UPS 的输入功率因数，减小输入的谐波电流 ◆ 可选的电池巡检模块 可对单个的参数进行测量，并在显示板上显示出来如有电池故障立即报警，通知管 理员 ◆ 个性化的设置 可根据用户用电要求对 UPS 进行工作状态设置，用户可选 UPS 工作模式、ECO 节能工 作模式、EPS 工作模式MP1100 系列主要技术参数型号MP1101KMP1102KMP1103KMP1104KMP1106KMP1108KMP1110KMP1115KMP1120K标称容量（KW）800W1600W2400W3200W4800W6400W8000W12000W16000W工作方式工频双变换纯式相 数单相（L+N+G）输入标称电压220VAC范围±25％输入标称频率50Hz±10％输入功率因数≥0.98输出纹波3:1输出波形失真度正弦波，线性负载93%（满载）相 数单相（L+N）标称电压220VAC旁路 转换时间0ms（静态开关切换）输入保护输入高低压超限、频率超限；输出保护过流、短路、功因过低电池保护过充保护、过放保护温度保护环境过温保护、逆变器过温保护保护功能 硬件故障保护辅助电源异常、断路器跳闸、熔断器断开及功率器件过流过压保护工作环境环境温度：0-40℃，相对湿度 30％～90％海拔高度<1000 米（每增加 100 米功率下降 1％，最高 4000米）冷却方式强制通风通讯接口RS232、RS485。
可选干接点接口、SNMP 卡（网络远程监控）并机不均流度≤3％冗余功能串联热备份或并联抗浪涌能力10/700uS，5KV；8/20uS，20KA防护等级IP21安全性能输入输出对地的抗电 3000VAC，漏电流小于 3.5mA；绝缘电阻大于 2M 欧（500VDC）噪声 dB45～5050～5555～5855～60机械尺寸(W×D×H)mm210×500×550220×520×640305×585×760220×520×755系统参数重量（Kg）515865707385108265300。
