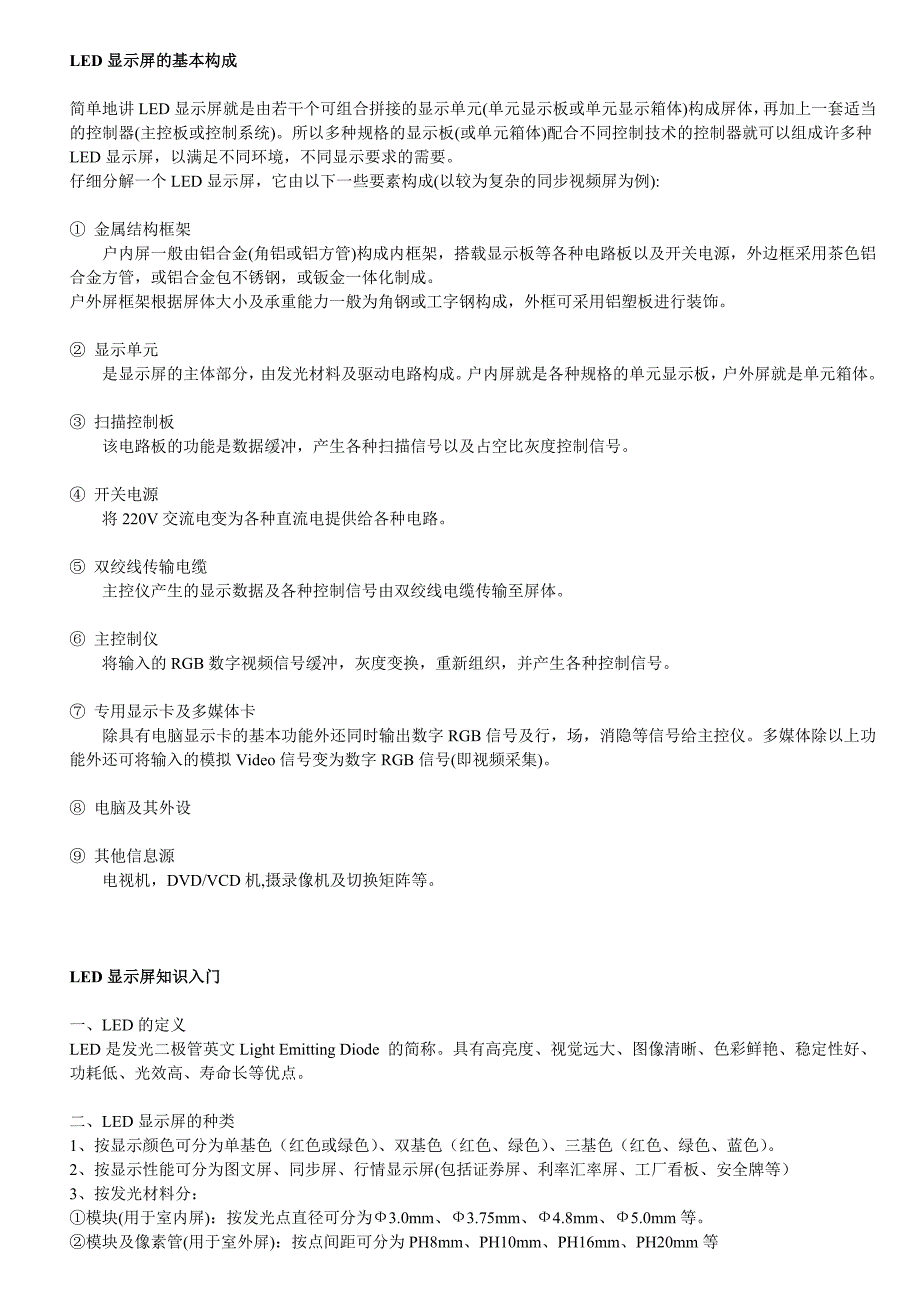

LED显示屏的基本构成 简单地讲LED显示屏就是由若干个可组合拼接的显示单元(单元显示板或单元显示箱体)构成屏体，再加上一套适当的控制器(主控板或控制系统)所以多种规格的显示板(或单元箱体)配合不同控制技术的控制器就可以组成许多种LED显示屏，以满足不同环境，不同显示要求的需要仔细分解一个LED显示屏，它由以下一些要素构成(以较为复杂的同步视频屏为例):① 金属结构框架 户内屏一般由铝合金(角铝或铝方管)构成内框架，搭载显示板等各种电路板以及开关电源，外边框采用茶色铝合金方管，或铝合金包不锈钢，或钣金一体化制成户外屏框架根据屏体大小及承重能力一般为角钢或工字钢构成，外框可采用铝塑板进行装饰 ② 显示单元 是显示屏的主体部分，由发光材料及驱动电路构成户内屏就是各种规格的单元显示板，户外屏就是单元箱体③ 扫描控制板 该电路板的功能是数据缓冲，产生各种扫描信号以及占空比灰度控制信号④ 开关电源 将220V交流电变为各种直流电提供给各种电路⑤ 双绞线传输电缆 主控仪产生的显示数据及各种控制信号由双绞线电缆传输至屏体⑥ 主控制仪 将输入的RGB数字视频信号缓冲，灰度变换，重新组织，并产生各种控制信号。
⑦ 专用显示卡及多媒体卡 除具有电脑显示卡的基本功能外还同时输出数字RGB信号及行，场，消隐等信号给主控仪多媒体除以上功能外还可将输入的模拟Video信号变为数字RGB信号(即视频采集)⑧ 电脑及其外设⑨ 其他信息源 电视机，DVD/VCD机,摄录像机及切换矩阵等 LED显示屏知识入门一、LED的定义 LED是发光二极管英文Light Emitting Diode 的简称具有高亮度、视觉远大、图像清晰、色彩鲜艳、稳定性好、功耗低、光效高、寿命长等优点 二、LED显示屏的种类 1、按显示颜色可分为单基色（红色或绿色）、双基色（红色、绿色）、三基色（红色、绿色、蓝色） 2、按显示性能可分为图文屏、同步屏、行情显示屏(包括证券屏、利率汇率屏、工厂看板、安全牌等） 3、按发光材料分： ①模块(用于室内屏)：按发光点直径可分为Ф3.0mm、Ф3.75mm、Ф4.8mm、Ф5.0mm等 ②模块及像素管(用于室外屏)：按点间距可分为PH8mm、PH10mm、PH16mm、PH20mm等 ③数码管(用于行情显示屏)：按点间距可分为1.2英寸、1.5英寸、1.8英寸、2.3英寸、3.0英寸、4.0英寸等。
4、按使用环境分：可分为室内屏、室外屏以及半户外屏 三、LED显示屏的作用及应用 1、LED显示屏用显示文字、图象、动画、行情及电视、录像等具有多种编辑和播放功能 2、LED显示屏广泛应用于金融、税务、电力、交通、电信、医疗、卫生系统及政府机关、体育场管、工矿企业等各行各业 四、LED显示屏的构成及其示意图 由LED显示屏屏体＋控制系统＋相关软件＋外围设备＋框架结构及装饰施工 LED显示屏重要术语重要照明术语如其它所有科技行业一样，照明行业也有其专业术语这些特殊的用语和概念可以明确定义光源和灯具的特征，并使测量单位标准化，下面是对其中最重要的术语的说明 常用照明术语光通量： 符号 Φ，单位 流明 Lm， 说明 发光体每秒种所发出的光量之总和，即光通量 光强：符号 I，单位 坎德拉 cd，说明 发光体在特定方向单位立体角内所发射的光通量 照度：符号 E，单位 勒克斯 Lm/m2，说明 发光体照射在被照物体单位面积上的光通量 亮度：符号 L，单位 尼脱 cd/m2，说明 发光体在特定方向单位立体角单位面积内的光通量 1cd=1000mcd 计算每平方米亮度的方法为 红管的亮度+绿管的亮度+蓝管的亮度 1000 ×每平方的点数=每平方的亮度 计算所得的亮度包含着由于环境因素所损耗的亮度光效：单位 每瓦流明 Lm/w，说明 电光源将电能转化为光的能力，以发出的光通量除以耗电量来表示 平均寿命：单位 小时，说明 指一批灯泡至百分之五十的数量损坏时的小时数 经济寿命：单位 小时，说明 在同时考虑灯泡的损坏以及光束输出衰减的状况下，其综合光束输出减至一特定的小时数。
此比例用于室外的光源为百分之七十，用于室内的光源如日光灯则为百分之八十色温：光源发射光的颜色与黑体在某一温度下辐射光色相同时，黑体的温度称为该光源的色温光源色温不同，光色也不同，色温在3300K以下有稳重的气氛，温暖的感觉；色温在3000--5000K为中间色温，有爽快的感觉；色温在5000K以上有冷的感觉不同光源的不同光色组成最佳环境，如表： 色 温 光 色 气氛效果 >5000K 清凉(带蓝的白色) 冷的气氛 3300-5000K 中间(白) 爽快的气氛 <3300K 温暖(带红的白色) 稳重的气氛 a. 色温与亮度 高色温光源照射下，如亮度不高则给人们有一种阴气的气氛；低色温光源照射下，亮度过高会给人们有一种闷热感觉b. 光色的对比 在同一空间使用两种光色差很大的光源，其对比将会出现层次效果，光色对比大时，在获得亮度层次的同时，又可获得光色的层次显色性:光源的显色性是由显色指数来表明，它表示物体在光下颜色比基准光（太阳光）照明时颜色的偏离能较全面反映光源的颜色特性显色分两种忠实显色：能正确表现物质本来的颜色需使用显色指数(Ra)高的光源，其数值接近100，显色性最好效果显色：要鲜明地强调特定色彩，表现美的生活可以利用加色法来加强显色效果。
采用低色温光源照射，能使红色更鲜艳；采用中色温光源照射，使蓝色具有清凉感；采用高色温光源照射，使物体有冷的感觉 ·光线和辐射光是电磁波辐射到人的眼睛，经视觉神经转换为光线，即能被肉眼看见的那部份光谱这类射线的波长范围在360到830nm之间，仅仅是电磁辐射光谱非常小的一部份温度远远高于50Hz工作时的温度，从而产生更高色温的白色色表和更好的显色性光线和辐射·光通量Φ 单位：流明[lm]光源发射并被人的眼睛接收的能量之总和即为光通量（Φ） ·光强l单位：坎德拉[cd]一般来讲，光线都是向不同方向发射的，并且强度各异可见光在某一特定方向角内所发射的强度就叫做光强（l） 光强分布图 目前国际上使用最广泛的LED显示系统 LED（Light Emitting Diode）显示屏是采用发光二极管为显示元件，以现代数字电子技术为基础发展起来的一种显示屏幕随着LED显示技术的发展，LED显示屏已从原来的单纯文字显示发展到现在的文字、图像、动画和视频等各种多媒体应用，它具有高清晰度、色彩鲜艳、视角大、工作稳定、寿命长、功耗低等优点由于采用单元模块化结构，屏体大小可按用户要求灵活拼制；它的超高亮度，使它在户内外显示中具有不可替代的作用。
LED显示屏直接受控于计算机，随着电脑网络普及通讯，信息来源更加广泛，因此在信息社会中，它占有越来越重要的位置 LED显示屏以其超大画面，超远距离，超高亮度，超强视觉，灵活多变的显示方式等独具一格的优势，成为目前国际上使用最广泛的显示系统在我们这个信息化的时代，它从某一个方面体现了一个国家或一个城市的面貌 视频彩色图文大屏幕采用8*8红、绿双色矩阵块作发光器件，对单点单色分别调灰256级，形成单点256色变化，属国内首创，达到国际先进水平领先台湾、南韩同类产品此屏可直接显示计算机屏幕上的图形和数据，配接多媒体卡和录相机后，可显示电视和录相节目，广泛应用于医院、银行、法院、展览厅、火车站、广场、体育大厅是当前国内最佳的广告宣传工具 ◆ 双基色显示屏的优点 室内双基色LED显示屏的优势在于可以显示计算机上的各类信息，还可以接入视频信息新联采用了将图像进行1024级灰度编码，从中再取256级灰度显示，用硬件FPGA实现，实时性好，大幅度地提高了图像的显示效果，在视频接收电路、存储电路、高速度写电路、显示屏控制扫描电路中都进行了抗干扰处理，且该系统维护方便、操作简单，用户可以根据不同需要实时、动态的显示不同格式的不同内容。
◆ LED显控系统控制原理简介 256级灰度LED视频显示控制系统由视频采集卡、行控器及显示控制单元构成（长距离可增加信号中继器）； 视频采集卡从计算机的标准显示接口获取数字化的显示信号，将其转换为行级联所需的信号格式；它还可以计算机的标准接口（如PCI总线）获得控制信号，使用户通过计算机软件完成对LED显示屏的控制调节，并使得视频采集卡能适应不同规格LED显示屏的要求，具有高度的兼容性 系统中控制电脑与播出机通过局域网相连，播出机可访问局域网内任一一台电脑的资料，从而实现资源共享 行控制器以串行级联方式连接，完成显示数据在LED屏内一个方向上的分配各个行控制器从级联总线上获取其需要的显示数据由于在行级联接口中加入了定位信息，使得行控制器无须外部设置即可自动定位 显示单元模块由LED显控系统和外围驱动电路组成单元模块也以串行级联方式并完成显示数据在LED屏内另一个方向上的分配，在行控器的控制下显示单元模块可达60HZ以上的扫描速率 双基色视频显示屏系统功能 本系统建成后具有以下功能 ★支持VESA标准模式（1024*768 256色及以下模式），模式自动跟踪，640*480模式可显示电视录相节目、激光视盘等视频。
★支持PC系列微机上的任何操作系统和软件平台 ★模块化设计，任意尺寸组合 ★视频：播放来自各种设备的视频信号，并能随时切换不同的视频源，多路视频源可通过多媒体控制器同时监控与切换★文字：可播放多种文字的各种字体、字型和不同的文字信息，还能实现翻页、移动、旋转、飘雪、滚动、闪烁等十余种显示功能 ★计算机图像信息：可播放不同格式的图形、图像文件如BMP、JPG、JPEG、GIF等 ★动画：能播放Animatorpro、3Dstudio等软件制作的二维、三维动画，并支持用压缩卡采集的AVI信号，软件包具有方便的界面接口，丰富的材料库，形体库和先进的渲染技术，能制作高质量的三维动画，使广告创意成为逼真的现实 ★ 音乐：支持声卡及 CD-ROM等多媒体设备，可播放WAV/MID等声音文件，还可直接控制CD唱盘 ★制作容易：开发工具是基于Windows面向对象的多媒体平台，所见即所得，采取图标工具栏，无 需编程全面解析LED显示屏 LED定义 在某些半导体材料的PN结中，注入的少数载流子与多数载流子复合时会把多余的能量以光的形式释放出来，从而把电能直接转换为光能PN结加反向电压，少数载流子难以注入，故不发光。
这种利用注入式电致发光原理制作的二级管叫发光二级管，简称LED LED的发光颜色和发光效率与制作LED的材料和工艺有关，目前广泛使用的有红、绿、蓝三种由于LED工作电压低（仅1.5-3V），能主动发光且有一定亮度，亮度又能用电压（或电流）调节，本身又耐冲击、抗振动、寿命长（10万小时），所以在大型的显示设备中，目前尚无其他的显示方式与LED显示方式匹敌 把红色和绿色的LED放在一起作为一个象素制作的显示屏叫做双色屏或彩。
