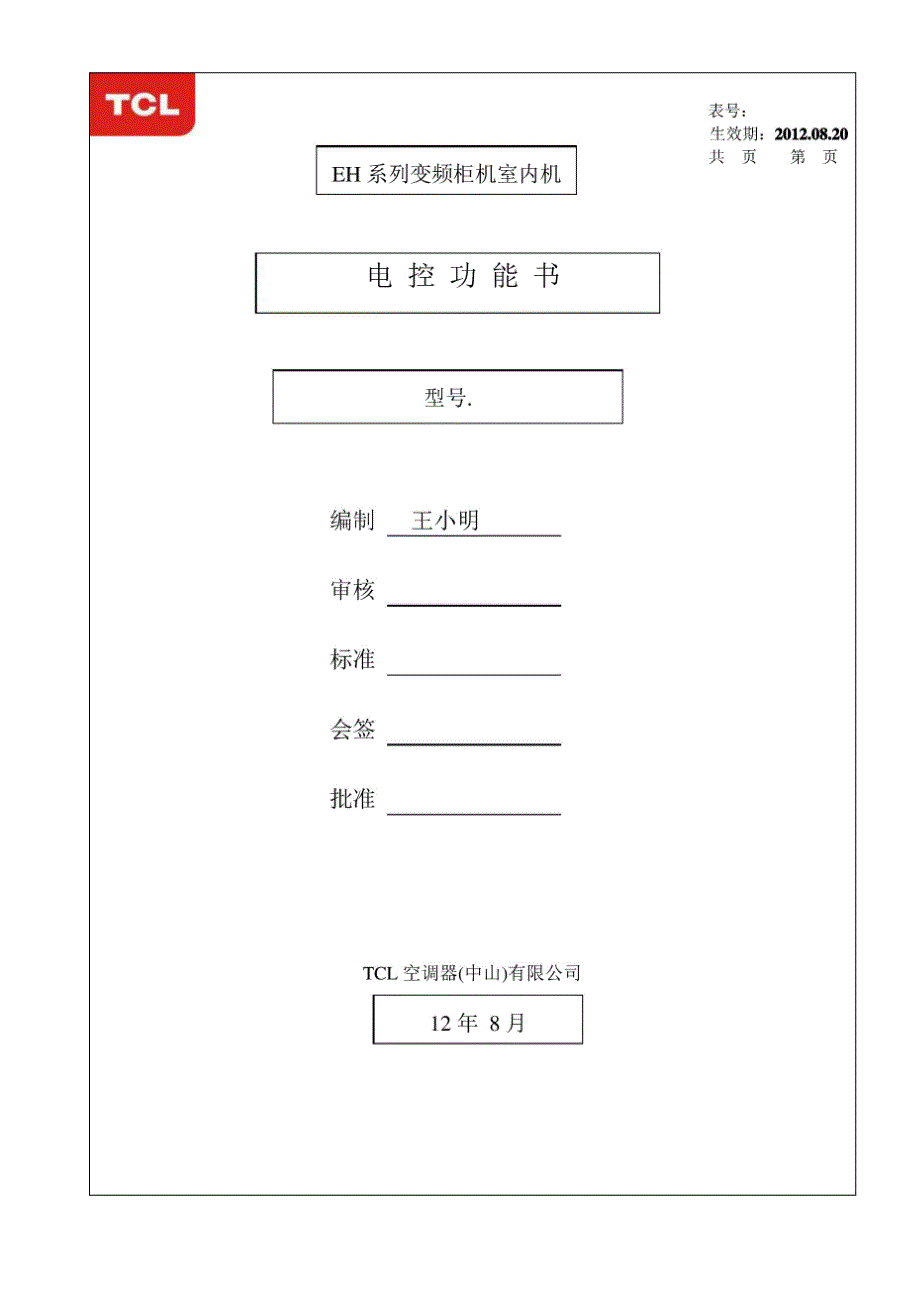

设计文件名称电控功能书机型产品型号、名称EH变频柜机室内机控制功能书型号一等索引一、 空调器整机型号或名称二、 空调器控制板型号及编码三、 适用的机型范围和型号四、 适用范围及认证要求五、 电源及电器部品主要参数与控制六、 控制器详细功能控制要求本设计要求书适用于EH系列变频柜机室内机电控若从本机型上衍生出来的其它改进机种，可参考 借用增加的新功能，可另附工作报告说明资料来源编制校对标准化提出部门审定标记处数更改文件号签字日期批准文号批准一、空调器整机型号或名称EH 系列变频柜机二、空调器控制板型号及编码:序号部品名称编码数量机型备注1电源驱动电路板2109000131R51LEHBp(01).05.01-02新开2显示电路板2109000121R51LEH(01).05.01-01S新开3顶出风控制电路 板2109000141R51LEH(01).05.01-03新开三、 适用的机型范围和型号：KFR-51LW/EHBpKF-51LW/EHBpKFR-72LW/EHBpKF-72LW/EHBp四、 适用范围及认证要求1 自然条件要求：气候:T1温带气候最高气温43°C2 社会环境要求安全认证要求:3C认证。
五、 电源及电器部品主要参数与控制1 控制电源要求：电压：AC 160V―-265V频率： 50/60 Hz2 直流风机： GLSDJ-01(DC) 具体规格型号参考规格书3 步进电机：具体参数见规格书4 同步电机： 220V, 50/60 Hz, 转向可控，具体参数见规格书5 背景灯带: 12V,12W.6 钛钠灭菌装置：12V,兰10W.7 空气质量传感器：神荣SB-AQ8-02，具体参数见规格书8 湿度传感器：神荣RHI112A,具体参数见规格书9 红外传感器：Nicera PSUP4-02-NCL—3 (B)模块，具体参数见规格书10 ITO 膜按键： ITO, 具体参数见规格书六、控制器详细功能控制要求 ：1 控制器应符合以下要求：1.1在实际装机条件下，以遥控接收器件的中心为原点，遥控器接收距离三8米，遥控器接收角度±601.2温度控制误差W±1°C（使用精密电阻箱）1.3时间控制误差：W2min/24h1.4 室内、外电机转速控制误差±10转/分2、定义2.1 RT：室内回风温度2.2 IPT：室内热交换器盘管温度2.3 ST：设定温度，温度设定范围16〜31C2.4 OAT 室外进风温度2.5 OPT 室外盘管温度2.6 OHT 压缩机排气温度3、 控制器兼容性3.1 遥控接收系统与 EH 柜机专用遥控器配套使用，并要求通用到 TCL 标准遥控码。
遥控接收系统 在开关、模式选择、风速选择、风向选择、温度设定、睡眠功能选择、待机状态下定时开机功能、 开机状态下定时关机功能等主要功能与普通遥控器兼容3.2 在控制器接收到遥控器有效控制信号后，控制器与遥控器工作状态一致4. 控制器结构组成 控制器主要分三大部分：顶出风控制电路板，显示电路板，电源驱动电路板•顶出风控制电路板：◊输入输出：◊职能：a) 接收人感探测器信号；b) 控制顶出风口纵向风摆电机，横向风摆电机c) 与主控板通讯•显示电路板◊ 输入输出：◊ 职能：a) 接收并解码遥控信号；b) 接收面板按键操作命令；c) 控制显示屏及按键灯；d) 控制蜂鸣器响应；e) 记忆空调运行时间及状态f) 与主控板通讯g) Wife 通信接口显示及按键面板效果图（蓝色为显示屏区域，显示亮度只有一种红色为按键区域，按键背景按键操作说明：按键背景灯有三种状态：熄灭，半亮，全亮面板按键开机，记忆上次关机前状态运行（首次 上电开机进入自动模式），选中的模式/功能键全亮，其他按键半亮如连续运行 20S 无任何面板按 键操作，则按键背景灯进入休眠状态，除所选模式/功能键变为半亮，其他按键熄灭休眠状态下 按面板当前半亮按键（或开关机键）可唤醒按键区，被选中的模式/功能键全亮，其他按键半亮。
休眠状态下首次按键无效，只是唤醒按键显示，除蜂鸣器和按键显示响应外，不做其他输出按键 唤醒后才能进行有效操作各按键控制方式如下：■ 制冷：按一下，进入制冷模式，制冷按键背景灯由半亮进入全亮通过移动滑条调节温度按其他模式符号退出制冷模式时，此按键背景灯由全亮转为半亮■ 制热：按一下，进入制热模式，制热按键背景灯由半亮变为全亮通过移动滑条调节温度按 其他模式符号退出制热模式时，此按键背景灯由全亮转为半亮■自动：可根据当前房间温度自动选择制冷，制热，送风，除湿中任一模式，自动模式按键灯由 半亮变为全亮退出自动模式按键背景灯由全亮转为半亮■ 送风：按一下，进入送风模式，送风按键背景灯由半亮变为全亮按其他模式符号退出送风模 式时，此按键背景灯由全亮转为半亮■ 除湿：按一下，进入除湿模式，除湿按键背景灯由半亮变为全亮按其他模式符号退出除湿模 式时，此按键背景灯由全亮转为半亮■ 湿度：按一下，湿度按键背景灯由半亮变为全亮，显示屏显示当前湿度再按一下，退出湿度 显示，此按键背景灯由全亮转为半亮■ 风量：连续按此键，风量依次按自动，低，中，高速风循环除湿模式下，此按键无效送风 模式下，没有自动风速无风量选择操作时，此按键半亮。
■左右摆风：按一次，灯光由半亮变为全亮顶出风左右导风板及侧出风风摆摆动再按一次， 停止摆风，导风板停在当前位置按键背景灯变回半亮■ 上下摆风：按一次，灯光由半亮变为全亮顶出风上下导风板摆动再按一次，停止摆风，导 风板停在当前位置按键背景灯变回半亮■ 尘满：当空调内风机累计运行超过1000小时，尘满按键灯在开机时开始全亮并闪烁，提醒用 户需要清理过滤网此时按此键可取消闪烁回到半亮并将内风机运行时间清零重新开始计时■ 强劲：按一下，进入强劲模式，强劲按键背景灯由半亮进入全亮再按一下此键退出强劲模式 进入普通模式，或者按节能模式退出强劲进入节能模式强劲灯由全亮转为半亮■ 节能：按一下，进入节能模式，节能按键背景灯由半亮进入全亮再按一下此键退出节能模式 进入普通模式，或者按强劲模式退出节能进入强劲模式节能灯由全亮转为半亮■ 睡眠：按一下，进入睡眠状态，按键灯由半亮变为全亮再按一下，退出睡眠状态按键灯转 为半亮按普通睡眠执行睡眠10小时后自动退出关机■ 定时：开机状态下按此键，进入定时关设置状态，灯光由半亮变为全亮按滑动条设置定时时 间，设置完后再按定时键一次确认定时状态下再按一次定时键，取消定时关机设置。
灯光变 回半亮面板按键只能设置定时关，定时开机需遥控器设置■ 数显：详见“ 25、控制器的显示”■灭菌：按一下，灭菌功能启动，按键灯由半亮变为全亮再按一下，退出灭菌功能按键灯转为半亮■ 人体感应：按一下，人体感应功能启动，选择风随人动模式再按一下，选择风避人吹模式 人感功能启动时按键灯由半亮变为全亮再按一下，退出人体感应导风板按人体感应设置自 动控制人感状态下收到风摆控制信号，退出人体感应功能按键灯转为半亮■ 空气质量：空气质量用蓝黄红三色背景灯，蓝表示空气质量好，黄表示一般，红表示空气质量 差未启动空气质量监控时蓝色半亮，启动此功能时按当前空气质量，颜色标识灯全亮用于调节温度和时间两边三角形加减符号可点控中间部分可左右滑动触摸此键灯光由半亮变为全亮设定时间时，整体递减/递增4小时按§ A每次递减/递增0-5小时定时时间十小时以 上则每次按加减键时间递增递减1小时温度设定时，整体滑动递减/递增4度，按 勺A每次递减/递增1度 在滑条上单点为无效操作开/关机键：关机状态下按此键开机，开机状态下按此键关机此按键丝印在面板表面，不需要背 景灯）显示屏显示方案说明温度显示asON8.8h定时开显示湿度显示定时关显示人感功能启动，选择风随人动。
人感功能启动，选择风避人吹风速灯，选择低速时显示四格选择中速时显示八格，选择高速时显示十二格选择自动时风速条动态显示•电源驱动电路板◊输入输出：职能：a) 控制后滑门步进电机，侧风摆步进电机，侧风摆转出步进电机；b) 接收光电开关信号，控制升降头双向同步电机，控制升降头背景灯；c) 输出电加热(软硬件预留)；d) 输出室内风机(直流电机)；e) 控制灭菌装置；f) 接收空气质量传感器，湿度传感器信号；g) 接收 RT/IPT 温度传感器信号；h) 与室外机双向通信；i) 与显示电路板双向通信；j) 与顶出风电路板双向通信；5、控制器运转模式及功能当接收到模式转换信号时，延时3 秒转换模式，室内电机的风速切换延时3秒执行5.1 控制器具有以下基本运转模式5.1.1 自动模式5.1.2 制冷模式5.1.3 除湿模式5.1.4 送风模式5.1.5 制热模式5.2 控制器具有以下操作功能5.2.1 遥控功能5.2.2 面板按键操作功能5.2.3 定时功能5.2.4 睡眠运行功能5.2.5 强劲运行功能5.2.6 节能运行功能5.2.7 干燥防霉功能(软件预留)5.2.8 数显控制功能5.2.9 人感控制功能5.2.10 空气质量监控功能5.2.11 杀菌功能5.2.12 尘满提醒功能5.2.13 湿度检测功能5.2.14 标定测试功能5.3 控制器具有以下隐含功能5.3.1 制热自动除霜功能5.3.2 控制器保护及故障处理功能5.3.3 制冷系统自诊断及保护功能5.4 控制器具有以下可选功能5.4.1 辅助电加热功能5.4.2 掉电记忆功能5.4.3 单冷冷暖机型选择功能5.4.4 设定温度 OR 环境温度显示选择功能6、自感模式6.1初始RT决定工作模式及初始ST,模式判断一次有效。
如由其他模式转换到自感模式时（包括 关机后转模式），应在压机停止超过 3min 后，才进行温度判断执行自感模式冷暖机模式初始RT初始ST制冷RT226C23 C除湿26ORT220CRT-2C制热RTV20C23 C单冷机模式初始RT初始ST制冷RT226C23 C除湿26ORT220CRT-2C通风RTV20C一6.1.1自感模式下关机，控制器将根据再次开机时的初始RT重新选择工作模式及初始ST6. 1.2自感模式下选定了工作模式后,收到模式切换信号切换模式,再回到自感模式,则需根据当 前的 RT 重新选择工作模及初始 ST6.2自感模式下，收到遥控器或按键的温度调节信号时控制器相应将ST调整为RT加或减1°C,。
