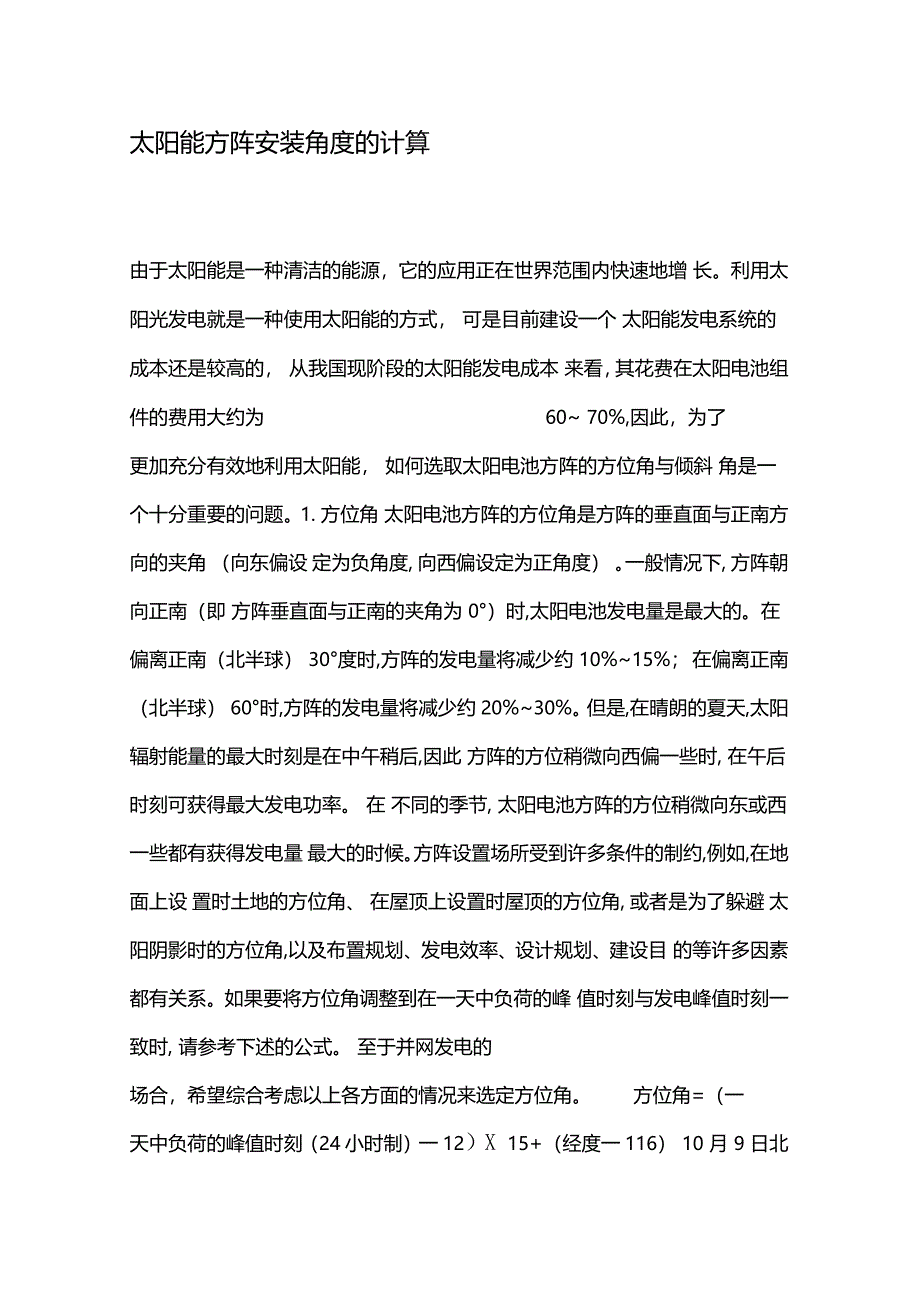

太阳能方阵安装角度的计算由于太阳能是一种清洁的能源，它的应用正在世界范围内快速地增 长利用太阳光发电就是一种使用太阳能的方式， 可是目前建设一个 太阳能发电系统的成本还是较高的， 从我国现阶段的太阳能发电成本 来看，其花费在太阳电池组件的费用大约为 60~ 70%,因此，为了更加充分有效地利用太阳能， 如何选取太阳电池方阵的方位角与倾斜 角是一个十分重要的问题 1. 方位角 太阳电池方阵的方位角是方阵的垂直面与正南方向的夹角 （向东偏设 定为负角度, 向西偏设定为正角度） 一般情况下, 方阵朝向正南（即 方阵垂直面与正南的夹角为 0°）时,太阳电池发电量是最大的在 偏离正南（北半球） 30°度时,方阵的发电量将减少约 10%~15%； 在偏离正南（北半球） 60°时,方阵的发电量将减少约 20%~30% 但是,在晴朗的夏天,太阳辐射能量的最大时刻是在中午稍后,因此 方阵的方位稍微向西偏一些时, 在午后时刻可获得最大发电功率 在 不同的季节, 太阳电池方阵的方位稍微向东或西一些都有获得发电量 最大的时候方阵设置场所受到许多条件的制约,例如,在地面上设 置时土地的方位角、 在屋顶上设置时屋顶的方位角, 或者是为了躲避 太阳阴影时的方位角,以及布置规划、发电效率、设计规划、建设目 的等许多因素都有关系。
如果要将方位角调整到在一天中负荷的峰 值时刻与发电峰值时刻一致时, 请参考下述的公式 至于并网发电的场合，希望综合考虑以上各方面的情况来选定方位角 方位角=（一天中负荷的峰值时刻（24小时制）一12）X 15+（经度一116） 10 月 9 日北京的太阳电池方阵处于不同方位角时， 日射量与时间推移的 关系曲线 在不同的季节， 各个方位的日射量峰值产生时刻是不一样 的2. 倾斜角 倾斜角是太阳电池方阵平面与水平地面的夹角， 并希望此夹角是方阵 一年中发电量为最大时的最佳倾斜角度 一年中的最佳倾斜角与当 地的地理纬度有关，当纬度较高时，相应的倾斜角也大但是，和方 位角一样，在设计中也要考虑到屋顶的倾斜角及积雪滑落的倾斜角（斜率大于 50％-60％）等方面的限制条件 对于积雪滑落的倾斜角， 即使在积雪期发电量少而年总发电量也存在增加的情况， 因此，特别 是在并网发电的系统中，并不一定优先考虑积雪的滑落，此外，还要 进一步考虑其它因素 对于正南（方位角为 0°度），倾斜角从水平（倾斜角为 0°度）开始逐渐向最佳的倾斜角过渡时，其日射量不断 增加直到最大值， 然后再增加倾斜角其日射量不断减少 特别是在倾 斜角大于50。
〜60以后，日射量急剧下降，直至到最后的垂直放 置时，发电量下降到最小方阵从垂直放置到 10°〜20的倾斜放置都有实际的例子对于方位角不为 0度的情况，斜面日射量的值 普遍偏低，最大日射量的值是在与水平面接近的倾斜角度附近 以 上所述为方位角、 倾斜角与发电量之间的关系， 对于具体设计某一个 方阵的方位角和倾斜角还应综合地进一步同实际情况结合起来考虑3. 阴影对发电量的影响 一般情况下，我们在计算发电量时，是在方 阵面完全没有阴影的前提下得到的 因此，如果太阳电池不能被日光 直接照到时， 那么只有散射光用来发电， 此时的发电量比无阴影的要 减少约10%〜20%针对这种情况，我们要对理论计算值进行校正 通常，在方阵周围有建筑物及山峰等物体时，太阳出来后，建筑物及 山的周围会存在阴影，因此在选择敷设方阵的地方时应尽量避开阴 影如果实在无法躲开，也应从太阳电池的接线方法上进行解决，使 阴影对发电量的影响降低到最低程度 另外，如果方阵是前后放置 时，后面的方阵与前面的方阵之间距离接近后， 前边方阵的阴影会对 后边方阵的发电量产生影响有一个高为 L1 的竹竿，其南北方向的 阴影长度为L2,太阳高度(仰角)为A,在方位角为B时，假设阴影 的倍率为R,贝心R = L2/L1 = ctgA x cosB此式应按冬至那一天进行计算，因为，那一天的阴影最长。
例如方阵的上边缘的高度为 hl,下边缘的高度为h2,贝卩：方阵之间的距离a = ( h1-h2) x R当纬度较高 时，方阵之间的距离加大， 相应地设置场所的面积也会增加对于有 防积雪措施的方阵来说，其倾斜角度大，因此使方阵的高度增大，为 避免阴影的影响， 相应地也会使方阵之间的距离加大 通常在排布方 阵阵列时， 应分别选取每一个方阵的构造尺寸， 将其高度调整到合适 值，从而利用其高度差使方阵之间的距离调整到最小 具体的太阳 电池方阵设计， 在合理确定方位角与倾斜角的同时， 还应进行全面的 考虑，才能使方阵达到最佳状态太阳能发电系统原理光伏系统设计光伏系统设计1 引言经过光伏工作者们坚持不懈的努力， 太阳能电池的生产技术不断 得到提高，并且日益广泛地应用于各个领域特别是邮电通信方面， 由于近年来通信行业的迅猛发展， 对通信电源的要求也越来越高， 所 以稳定可靠的太阳能电源被广泛使用于通信领域 而如何根据各地区 太阳能辐射条件， 来设计出既经济而又可靠的光伏电源系统， 这是众 多专家学者研究已久的课题， 而且已有许多卓越的研究成果， 为我国 光伏事业的发展奠定了坚实的基础 笔者在学习各专家的设计方法时 发现，这些设计仅考虑了蓄电池的自维持时间 （即最长连续阴雨天） ， 而没有考虑到亏电后的蓄电池最短恢复时间 （即两组最长连续阴雨天 之间的最短间隔天数） 。
这个问题尤其在我国南方地区应引起高度重 视，因为我国南方地区阴雨天既长又多， 而对于方便适用的独立光伏 电源系统， 由于没有应急的其他电源保护备用， 所以应该将此问题纳 入设计中一起考虑本文综合以往各设计方法的优点， 结合笔者多年来实际从事光伏 电源系统设计工作的经验， 引入两组最长连续阴雨天之间的最短间隔 天数作为设计的依据之一， 并综合考虑了各种影响太阳能辐射条件的 因素，提出了太阳能电池、 蓄电池容量的计算公式， 及相关设计方法2 影响设计的诸多因素 太阳照在地面太阳能电池方阵上的辐射光的光谱、 光强受到大气 层厚度（即大气质量） 、地理位置、所在地的气候和气象、地形地物 等的影响，其能量在一日、 一月和一年内都有很大的变化，甚至各年 之间的每年总辐射量也有较大的差别太阳能电池方阵的光电转换效率， 受到电池本身的温度、 太阳光 强和蓄电池电压浮动的影响， 而这三者在一天内都会发生变化， 所以 太阳能电池方阵的光电转换效率也是变量蓄电池组也是工作在浮充电状态下的， 其电压随方阵发电量和负 载用电量的变化而变化蓄电池提供的能量还受环境温度的影响太阳能电池充放电控制器由电子元器件制造而成， 它本身也需要 耗能，而使用的元器件的性能、质量等也关系到耗能的大小，从而影 响到充电的效率等。
负载的用电情况， 也视用途而定，如通信中继站、 无人气象站等， 有固定的设备耗电量而有些设备如灯塔、航标灯、民用照明及生活 用电等设备，用电量是经常有变化的设计者的任务是： 在太阳能电池方阵所处的环境条件下 （即现场 的地理位置、太阳辐射能、气候、气象、地形和地物等） ，设计的太 阳能电池方阵及蓄电池电源系统既要讲究经济效益， 又要保证系统的 高可靠性某特定地点的太阳辐射能量数据，以气象台提供的资料为依据， 供设计太阳能电池方阵用 这些气象数据需取积累几年甚至几十年的 平均值地球上各地区受太阳光照射及辐射能变化的周期为一天 24h处 在某一地区的太阳能电池方阵的发电量也有 24h的周期性的变化，其 规律与太阳照在该地区辐射的变化规律相同 但是天气的变化将影响 方阵的发电量如果有几天连续阴雨天，方阵就几乎不能发电，只能 靠蓄电池来供电， 而蓄电池深度放电后又需尽快地将其补充好 设计 者多数以气象台提供的太阳每天总的辐射能量或每年的日照时数的 平均值作为设计的主要数据 由于一个地区各年的数据不相同， 为可 靠起见应取近十年内的最小数据 根据负载的耗电情况， 在日照和无 日照时，均需用蓄电池供电。
气象台提供的太阳能总辐射量或总日照 时数对决定蓄电池的容量大小是不可缺少的数据对太阳能电池方阵而言， 负载应包括系统中所有耗电装置 （除用 电器外还有蓄电池及线路、控制器等）的耗量方阵的输出功率与组件串并联的数量有关， 串联是为了获得所需 要的工作电压， 并联是为了获得所需要的工作电流， 适当数量的组件 经过串并联即组成所需要的太阳能电池方阵3 蓄电池组容量设计太阳能电池电源系统的储能装置主要是蓄电池 与太阳能电池方 阵配套的蓄电池通常工作在浮充状态下， 其电压随方阵发电量和负载用电量的变化而变化 它的容量比负载所需的电量大得多 蓄电池提 供的能量还受环境温度的影响 为了与太阳能电池匹配， 要求蓄电池 工作寿命长且维护简单1）蓄电池的选用 能够和太阳能电池配套使用的蓄电池种类很多， 目前广泛采用的 有铅酸免维护蓄电池、 普通铅酸蓄电池和碱性镍镉蓄电池三种 国内 目前主要使用铅酸免维护蓄电池， 因为其固有的“免”维护特性及对 环境较少污染的特点， 很适合用于性能可靠的太阳能电源系统， 特别 是无人值守的工作站 普通铅酸蓄电池由于需要经常维护及其环境污 染较大，所以主要适于有维护能力或低档场合使用。
碱性镍镉蓄电池 虽然有较好的低温、过充、过放性能，但由于其价格较高，仅适用于 较为特殊的场合2）蓄电池组容量的计算 蓄电池的容量对保证连续供电是很重要的 在一年内， 方阵发电 量各月份有很大差别 方阵的发电量在不能满足用电需要的月份， 要 靠蓄电池的电能给以补足； 在超过用电需要的月份， 是靠蓄电池将多 余的电能储存起来 所以方阵发电量的不足和过剩值， 是确定蓄电池 容量的依据之一 同样， 连续阴雨天期间的负载用电也必须从蓄电池 取得所以，这期间的耗电量也是确定蓄电池容量的因素之一因此，蓄电池的容量BC计算公式为：BC=A< QD NLX TQ7 CCAh（1）式中：A为安全系数，取~之间；QL为负载日平均耗电量，为工作电流乘以日工作小时数；NL为最长连续阴雨天数；TO为温度修正系数，一般在 0C以上取1,— 10C以上取，—10C以 下取；CC为蓄电池放电深度，一般铅酸蓄电池取，碱性镍镉蓄电池取4太阳能电池方阵设计（ 1 ）太阳能电池组件串联数 Ns 将太阳能电池组件按一定数目串联起来,就可获得所需要的工作电 压,但是,太阳能电池组件的串联数必须适当串联数太少,串联电 压低于蓄电池浮充电压, 方阵就不能对蓄电池充电。
如果串联数太多 使输出电压远高于浮充电压时, 充电电流也不会有明显的增加 因此, 只有当太阳能电池组件的串联电压等于合适的浮充电压时, 才能达到 最佳的充电状态计算方法如下：Ns=UR/Uoc=（Uf＋UD＋Uc）/Uoc（2）式中：UR为太阳能电池方阵输出最小电压；Uoc为太阳能电池组件的最佳工作电压；Uf 为蓄电池浮充电压；UD为二极管压降，一般取；UC为其它因数引起的压降表 1 我国主要城市的辐射参数表城市 纬度①日辐射量Ht最佳倾角 ①op斜面日辐射量 修正系数Kop哈尔滨 12703①+ 3 15838 长春 13572 ①+ 1 17127 沈阳 13793 ①+ 1 16563 北京 15261 ①+ 4 18035 天津 14356 ①+ 5 16722 呼和浩特 16574 ①+ 3 20075 太原 15061 ①+ 5 17394 乌鲁木齐 14464 ①+ 12 16594 西宁 16777 ①+ 1 19617 兰州 14966 ①+ 8 15842 银川 16553 ①+ 2 19615 西安 12781 ①+ 14 12952 上海 12760 ①+ 3 13。
