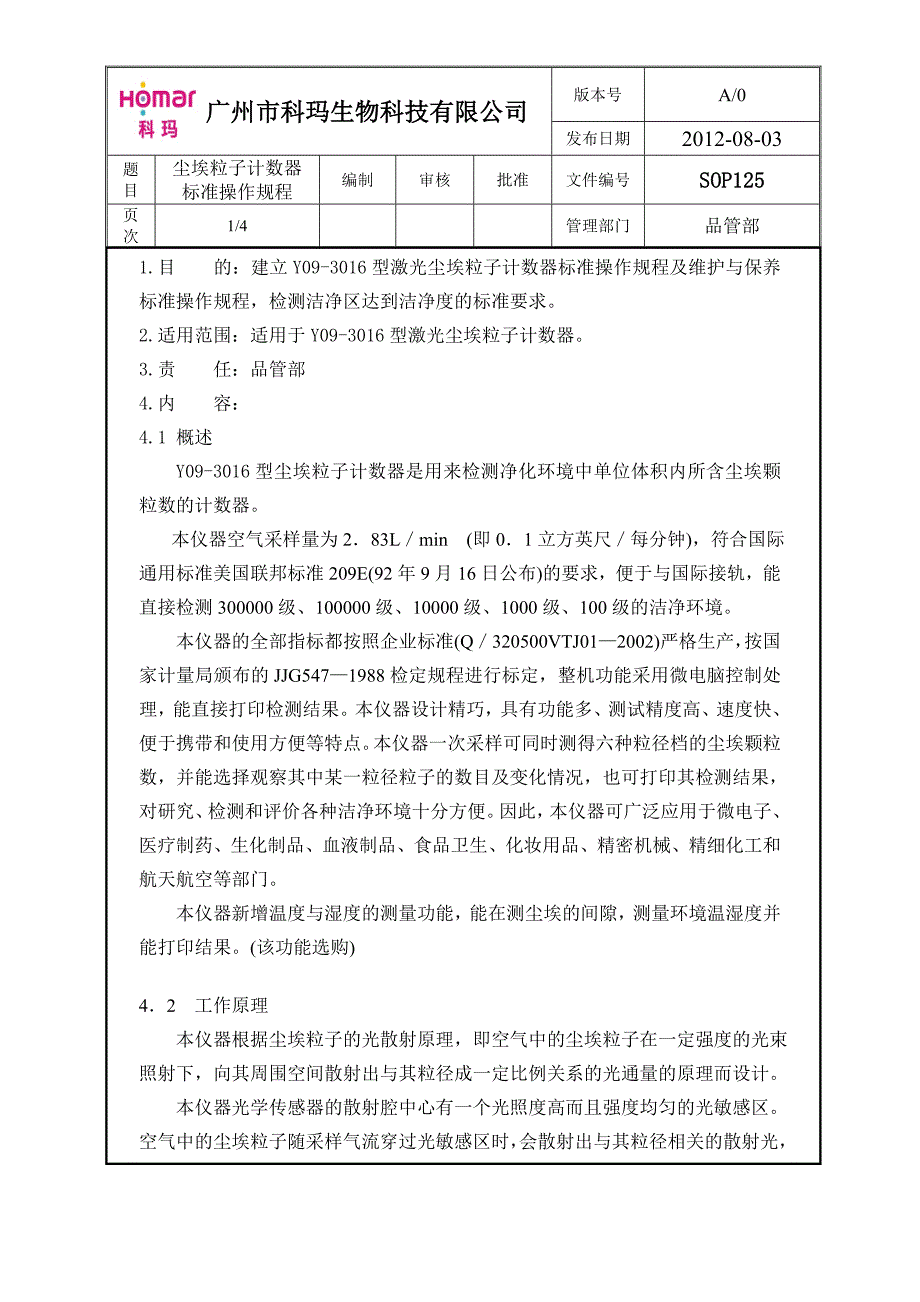

版本号A/0广州市科玛生物科技有限公司广州市科玛生物科技有限公司 发布日期2012-08-03题 目尘埃粒子计数器 标准操作规程编制审核批准文件编号SOP125SOP125页 次1/4管理部门品管部1.目 的：建立 Y09-3016 型激光尘埃粒子计数器标准操作规程及维护与保养标准操作规程，检测洁净区达到洁净度的标准要求2.适用范围：适用于 Y09-3016 型激光尘埃粒子计数器3.责 任：品管部4.内 容：4.1 概述Y09-3016 型尘埃粒子计数器是用来检测净化环境中单位体积内所含尘埃颗粒数的计数器本仪器空气采样量为 2．83L／min (即 0．1 立方英尺／每分钟)，符合国际通用标准美国联邦标准 209E(92 年 9 月 16 日公布)的要求，便于与国际接轨，能直接检测 300000 级、100000 级、10000 级、1000 级、100 级的洁净环境本仪器的全部指标都按照企业标准(Q／320500VTJ01—2002)严格生产，按国家计量局颁布的 JJG547—1988 检定规程进行标定，整机功能采用微电脑控制处理，能直接打印检测结果本仪器设计精巧，具有功能多、测试精度高、速度快、便于携带和使用方便等特点。
本仪器一次采样可同时测得六种粒径档的尘埃颗粒数，并能选择观察其中某一粒径粒子的数目及变化情况，也可打印其检测结果，对研究、检测和评价各种洁净环境十分方便因此，本仪器可广泛应用于微电子、医疗制药、生化制品、血液制品、食品卫生、化妆用品、精密机械、精细化工和航天航空等部门本仪器新增温度与湿度的测量功能，能在测尘埃的间隙，测量环境温湿度并能打印结果该功能选购)4．2 工作原理本仪器根据尘埃粒子的光散射原理，即空气中的尘埃粒子在一定强度的光束照射下，向其周围空间散射出与其粒径成一定比例关系的光通量的原理而设计本仪器光学传感器的散射腔中心有一个光照度高而且强度均匀的光敏感区版本号A/0广州市科玛生物科技有限公司广州市科玛生物科技有限公司 发布日期2012-08-03题 目尘埃粒子计数器 标准操作规程编制审核批准文件编号SOP125SOP125页 次2/4管理部门品管部空气中的尘埃粒子随采样气流穿过光敏感区时，会散射出与其粒径相关的散射光，其中的一部分散射光被收集并投射于光电倍增管，光电倍增管把散射光脉冲信号转换成相应的电脉冲信号电路系统将上述电脉冲信号进行放大和处理后，六路甄别电路将代表粒子大小的电脉冲信号进行分档，并送入电脑进行计数，将检测结果显示或打印。
4.3 主要技术参数和性能4.3.1 测量尘埃的技术参数和性能4.3.1.1 允许尘埃测试空气的含尘浓度≯10 万颗/2.83L4.3.1.2 空气采样流量：2.83L/min4.4.1.3 洁净室（区）空气洁净度级别表：4.3.1.4 粒径通道：0.3 0.5 1 3 5 10（μm）六档4.3.1.5 采样周期：分十档 1min～10min4.3.1.6 自净时间：≤10min4.3.1.7 工作环境：温 度：10～35℃相对湿度：20％～75％大气压力：86kpa---106kpa4.3.2 测量温度和湿度的范围与精度4.3.2.1 温度：0～50℃±0.5℃4.3.2.2 湿度：0～100％RH±3％4.3.3 工作时间：8 小时4.3.4 电源：AC220V±10％ 50±2Hz4.3.5 功耗：10W4.3.6 外形尺寸 130 x 220 x 45mm3（宽×深×高）4.3.7 重量 0.6kg4.3.8 允许最大采样浓度 35000 颗/L（尘埃颗粒粒径不小于 0.5μm） ，采样空气中不得含有酸碱等腐蚀性气体4.4 整机功能版本号A/0广州市科玛生物科技有限公司广州市科玛生物科技有限公司 发布日期2012-08-03题 目尘埃粒子计数器 标准操作规程编制审核批准文件编号SOP125SOP125页 次3/4管理部门品管部粒径分档 0.3、0.5、1、3、5、10（μm）六档采样周期 1 秒－99 小时连续采样次数：1-99 次测量间隔：0-99 秒延时时间：0-99 秒报警级别:100,1000,10000,100000,300000 级六档粒径尘埃浓度同时检测，观察颗粒数变化显示或选择某档粒径显示。
显示或打印时可将 2.83 升内所含颗粒数转换成 1 立方米内所含颗粒数4.5 注意事项当机器在进入不同环境温度时，特别是低温环境进入高温环境时，水汽可能在仪器上结露，必须待机器稳定一段时间，再通电进行测量各项数值5 .操作说明1) 打开电源开关，按“确认”键将屏幕调至图测量界面，观看电池符号，若电池电量不足，则将电源适配器插入“电源插座” ，给电池充电，同时仪器也可正常操作使用 2) 开要预热 1 分钟左右3) 过滤器自净口与采样口相连，近 “确认”两尘粒最大允许数／立方米 尘粒最大允许数／2．83 升 洁净度级别≥0．5μm ≥5μm ≥0．5μm ≥5μm100 级3,500010010,000 级350,0002,0001,0006100,000 级3,500．00020,00010,00057300,000 级10,500,00060,00030,000171查询 ● 日期：05 年 09 月 06 日 开始查询版本号A/0广州市科玛生物科技有限公司广州市科玛生物科技有限公司 发布日期2012-08-03题 目尘埃粒子计数器 标准操作规程编制审核批准文件编号SOP125SOP125页 次4/4管理部门品管部次进入测量面，打开“采样” ，使仪器自净清零。
5.1 操作步骤将采样头接在“采样口”处在参数设置界面下按“▲” “▼”及“确认”键，设定的需工作参数若数据库清零，将光标移至数据清零处，按“▲”令数字由“0”改成“5”然后按“确认”键，数字变成“9”即可若不修改工作参数，直接按“确认”键进入测量界面按“确认”键进入测量界面后，按“采样”键，打开泵源进行采样测试，采集数据若采样结果理想，则按“确认”键，令液晶屏下方“Rec”为 ON，存贮采样数据，否则就按“确认”键，令“Rec”为 OFF按“模式”键，转换显示方式按“▲” “▼”键，在第一、第三姿态可翻动观察以前某周期采样记录再按“采样”键，则为关在测试界面时，若需改变工作参数，按“退出”键退回到参数设置状态进行打印：①采样泵开启时，在测量界面浓度显示方式下，按“打印“键，令“Prt”为 ON，即每个周期结束时打印数据为测量浓底（颗/米 3） ，不需打印时再按“打印”键令“Prt” OFF在其他显示方式下则每周其结束时打印对应周期内的粒子数置信度设定状态下，最终打印置信度值及洁净级别②采样泵头关闭时，按“▲” “▼”键调至需打印的起始页，按“打印”键即从这一页开始打印，直至不需打印时再按“打印”键，打印结束。
不受屏幕下方“Prt”ON 或 OFF 的影响③查询数据打印：在非置信度情况下，将查询数据调到需打印的地方，按“打印”键即开始打印，不需打印时再按“打印”键停止打印，打印内容为对应周期内的粒子数在置信度情况下，将查询数据调到需打印的地方，按“打印”键即开始打印，不需要打印时再按“打印”键停止打印，打印内容为置信度结果为保证仪器测量精度，关机前重复准备操作第三步，用短管将采样口与进版本号A/0广州市科玛生物科技有限公司广州市科玛生物科技有限公司 发布日期2012-08-03题 目尘埃粒子计数器 标准操作规程编制审核批准文件编号SOP125SOP125页 次5/4管理部门品管部出口相连，打开“采样” ，使仪器自净 2-3min,计数趋近于 0，然后关机注意：为延长泵的寿命，不采样时随时关泵假如仪器受干扰功能不正常，请重新开始。
