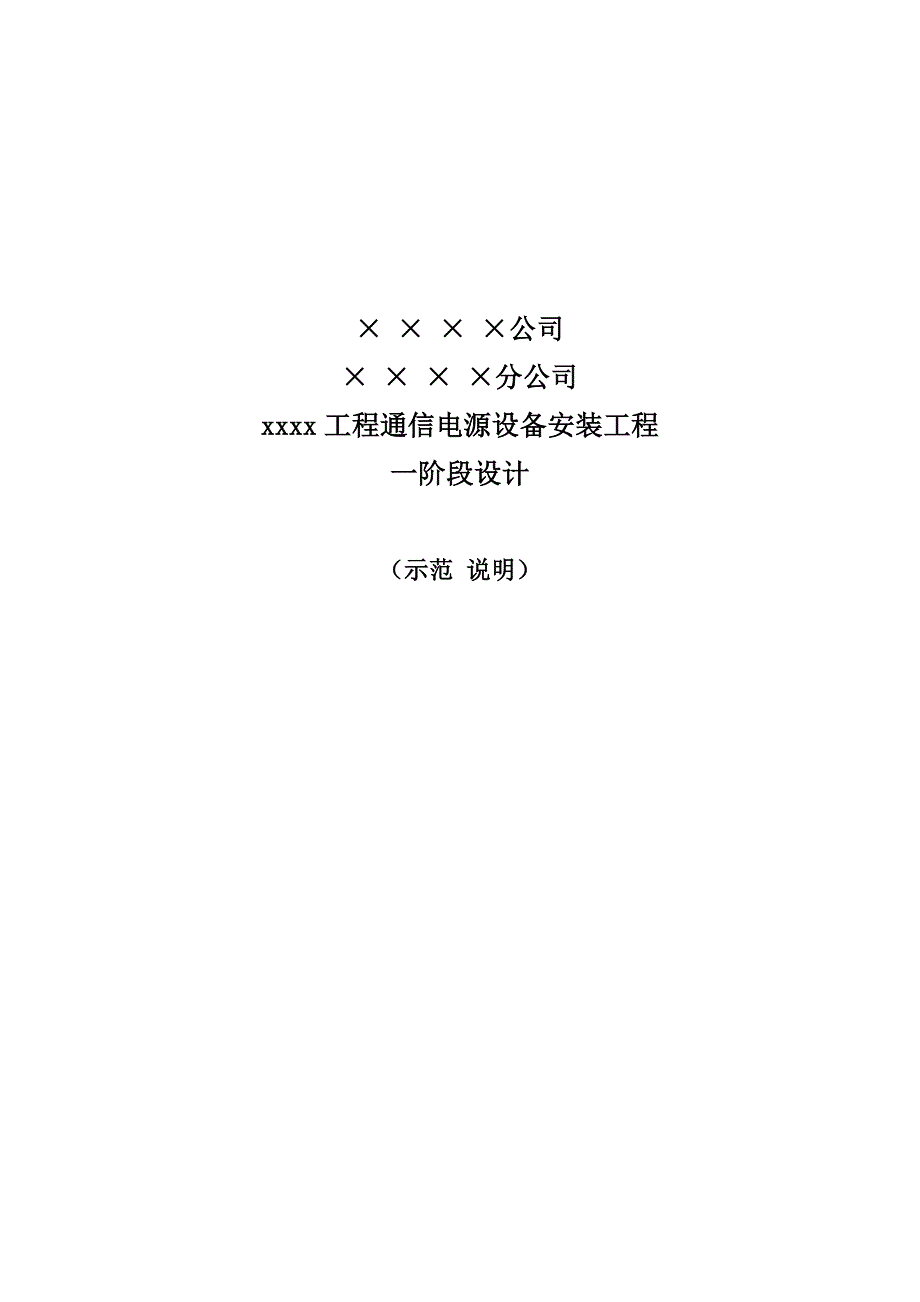

× × × ×公司× × × ×分公司xxxx工程通信电源设备安装工程一阶段设计（示范 说明）目录1.设计说明1.1设计依据1.2工程概况1.3负荷统计1.4设备计算1.5机房位置1.6设备平面布置1.7设备安装及加固1.8走线架设计1.9电源线设计1. 10地线设计1.11 其他需要说明的问题2.预算编制说明2.1预算总额2.2预算编制依据2.3有关费用的取定标准及计算方法2.4投资分析2.5其他需要说明的问题3.预算表格3.1预算总表（表一）3.2建筑安装工程费用预算表（表二）3.3建筑安装工程量预算表（表三甲）3.4建筑安装工程施工机械使用费预算表（表三乙）3.5器材预算表（表四甲）（设备表）3.6器材预算表（表四甲）（不需要安装的设备表）3.7器材预算表（表四甲）（主要材料表）3.8工程建设其他费用预算表（表五）4.图纸部分4.1电力室设备平面布置图4.2电池室设备平面布置图4.3油机室、低压配电室设备平面布置图4.4电力室、电池室设备加固图4.5油机设备安装图4.6低压配电室设备加固图4.7电力室、电池室走线架安装平面图4.8低压配电室走线架安装平面图4.9-48V直流电压降分配图4.10-48V直流供电系统图4.11-48V直流供电布线计划表4.12交流供电系统图4.13交流供电布线计划表4.14不间断电源供电系统图4.15不间断电源供电布线计划表4.16地线布线系统图4.17地线布线计划表4.18地线施工图（含平面、刨面）4.19化学降阻剂施工图4.20油机室、低压配电室电源线布线路由图4.21电力室、电池室电源线布线路由图4.22UPS配电柜加工图4.23空调配电箱加工图4.24UPS配电箱加工图4.25电池加固图（荷载不够时，请依据实际）4.26电力设备加固（荷载不够时，请依据实际）4.27设备抗震加固图（通用图）4.28机房工艺要求图4.29机房照明平面布置图4.30配电箱安装位置图4.31其他相关图纸1.通信电源设备安装工程设计说明本工程系××××公司××××分公司××××通信机房通信电源设备安装工程一阶段设计。
1.1 设计依据1.1 .1 ××××公司××××分公司××年××月××日××号文“关于××××工程的设计委托书”1.1.2 设计人员××××年××月××日至X月X日赴现场勘察收集的资料及××××年××月××日与建设单位相关人员确定的设计方案和设计原则1.1.3 建设单位、设备生产厂商××××年××月××日提供的设备及材料价格清单1.1.4原邮电部1997年9月1日颁布的《通信电源设备安装设计规范》（YD5040-97）1.1.5原邮电部1993年1月1日颁布的《通信电源设备安装抗震设计暂行规定》（YD2003-92）1.1.6原邮电部1990年1月1日颁布的《通信局（站）按地设计暂行技术规定》（综合按部分YDJI26-89）1.1.7 原邮电部1998年颁布的《通信工程电源系统防雷设计规范》（YD5078-98）1.1.8 原邮电部1998年颁布的《通信电源设备安装工程验收规范》（YD5079-98）1.2. 工程概况1.2.1 概述：本工程系××××公司××××分公司××××通信机房通信电源设备安装工程设计主要包括柴油发电机组、低压配电设备、直流系统设备、逆变器或UPS设备、蓄电池等设备安装及布线、走线架、地线系统设计等内容。
1.2.2 供电方式：直流供电按照设计规范要求采用全浮充制供电方式，以延长电池寿命交流采用低压380V供电方式1.2.3 安装主要工程量：见下表（举例如下，设计时应结合实际配置、计算）序号安装项目单位数量备注1安装××KW柴油发电机组台12安装××A计量柜台13安装××A市电油机切换柜台14安装××A动力配电柜台15安装××A照明配电柜台16安装××KVAR动率因素补偿柜台17安装××A交流配电柜台18安装××A直流配电柜台19安装××A组合电源柜台1其中：监控模块1块，××A整流模块8块10安装××AH蓄电池组211安装××KVA逆变器或UPS台112安装空调配电箱（××A）台113安装UPS配电柜（××A）台114安装UPS配电箱（××A）台115开墙洞个516防火泥堵墙洞（或板洞）个817布放各种电力电缆条米50018安装各种走线架米5019安装钢板接地线组320安装地线接头箱个221其它1.2.4 本工程预算总投资 元1.3. 负荷统计：（举例如下，设计时应结合实际计算）1.3.1 直流负荷统计：见下表 直流-48V 单位：安（A）序号用电设备用电量备注近期远期1程控交换机（近期××门，远期××门）50102一级传输设备5103二级传输设备5104市内传输设备5105数据通信设备40806接入网设备30607宽带设备20508逆变器601209合计1.3.2 交流负荷统计：见下表 交流380V 单位：KW序号用电负荷用电量备注近期远期1蓄电池充电功率5102蓄电池浮充功率10203逆变器或UPS用电364大楼照明51010W/M25附属房照明247W/M26空调用电15307充气机1.53.08其它用电5109小计10日时系数0.811合计.1.3.3 空调用电负荷统计：见下表 交流380V 单位：KW序号安装地点单位数量用电备注近期远期近期远期1营业室空调5P部123.67.22交换机房空调5P部123.67.23传输机房空调3P部122.24.44电源室空调3P部224.44.45监控室空调1.5P部221.12.26其它空调5P部247.214.47合计1.3.4 UPS或逆变器用电负荷统计：见下表 交流220V 单位：KW序号用电设备单位数量用电备注近期远期近期远期1营业室微机台361.22.42交换监控室台240.81.63传输监控室台240.81.64电源监控室台230.81.25数据设备台582.03.26其它台481.63.27合计1.4. 设备计算1.4.1 柴油发电机组：按照交流负荷统计表统计，总功率为×××KW，所以近期配××KW柴油发电机×台，远期配×××KW柴油发电机×台。
油机选用自带油箱、带监控并能自动启动的产品1.4.2 低压配电设备：1.4.2.1 计量柜：远期电流：，P=×××KW,所以选用×××A的计量柜×台1.4.2.2 油机市电切换柜：远期电流：，P=×××KW,所以选用×××A油机市电切换柜×台1.4.2.3 功率因素补偿柜：补偿率95%，补偿功率I×0.266=×××KVAR,所以选用×××KVAR功率因素补偿柜×台1.4.2.4 动力配电柜：远期电流：，P=×××KW,所以选用×××A的动力配电柜×台1.4.2.5 照明配电柜：远期电流：，P=×××KW,所以 380V时，P=×××KW配电柜容量为：100A1.4.3 其他设备：1.4.3.1 空调配电箱：为了安全供电，本次工程拟在以下××室设××A空调配电箱××台，共××台其中：××室××台，××室××台……1.4.3.2逆变器或UPS配电箱：本次工程拟在以下××室设××A逆变器或UPS配电箱××台，共××台其中：××室××台，××室××台……1.5. 机房位置1.5.1 柴油发电机定位于院落的××边1.5.2 低压配电定位于院落的××边，与柴油发电机紧邻1.5.3 直流系统设备及不间断电源设备机房位于大楼的××层××位置，电池定位于电源室旁。
1.5.4 配电箱安装于相关用电机房1.6. 设备平面布置1.6.1安装××kw柴油发电机×台，柴油发电机侧面距墙1米，两台油机间1.8米，顶头考虑降噪距墙0.6米，符合设计规范要求1.6.2 低压配电室：面积××m2,本次工程成“一”字型排列：其中左、右距墙1米，背面距墙1.1米，正面距墙大于1.8米达2.5米，完全满足设计规范要求并在左（右）侧预留××架的位置，以便今后扩容1.6.3 直流电源室：面积××m2, 本次工程成“一”字型排列，其中左（右）距墙1米，右（左）侧距墙2.5米，并预留机位××架，背面距墙1.2米，正面维护通道2.0米，完全满足设计规范的要求设备从左（右）至右（左）分别是××设备……1.6.4 距墙0.3米主维护通道大于1.5米，符合规范要求1.7. 设备安装及加固1.7.1 柴油发电机组：采用减震垫方式，每台机组设计××个减震垫，不需再进行加固，排气系统用帆布制作喇叭型排气通道与墙洞固定排烟系统采用吊挂方式安装，详见施工图纸1.7.2 面之间用M10×30元角螺钉加固不少于4处，另外为了增加设备的抗震性，拟在设备上部用50×50×5的角钢对墙加固××处，详见施工图纸。
1.7.3 之间用M10×30元角螺钉加固不少于4处，另外为了增加设备的抗震性，拟在设备上部用50×50×5的角钢对墙加固××处，详见施工图纸其中××设备高度只有1.1米，所以做一个与直流设备体积相同的机柜安装1.7.4 电池室设备：根据机房实际情况，本次工程采用单层双列（或双层双列）架式安装或柜式安装方式架式安装时，电池架对地用M10×85膨胀螺钉加固×处，柜式安装时，每个电池柜对地用M10×85膨胀螺钉加固4处，且架向用M10×30元角螺钉加固不少于4处，架顶对墙用50×50×5的角钢加固××处1.8. 走线架设计1.8.1 低压配电室：在设备上部设××mm宽，××层水平直线架一道××米，在××位置设××mm。
