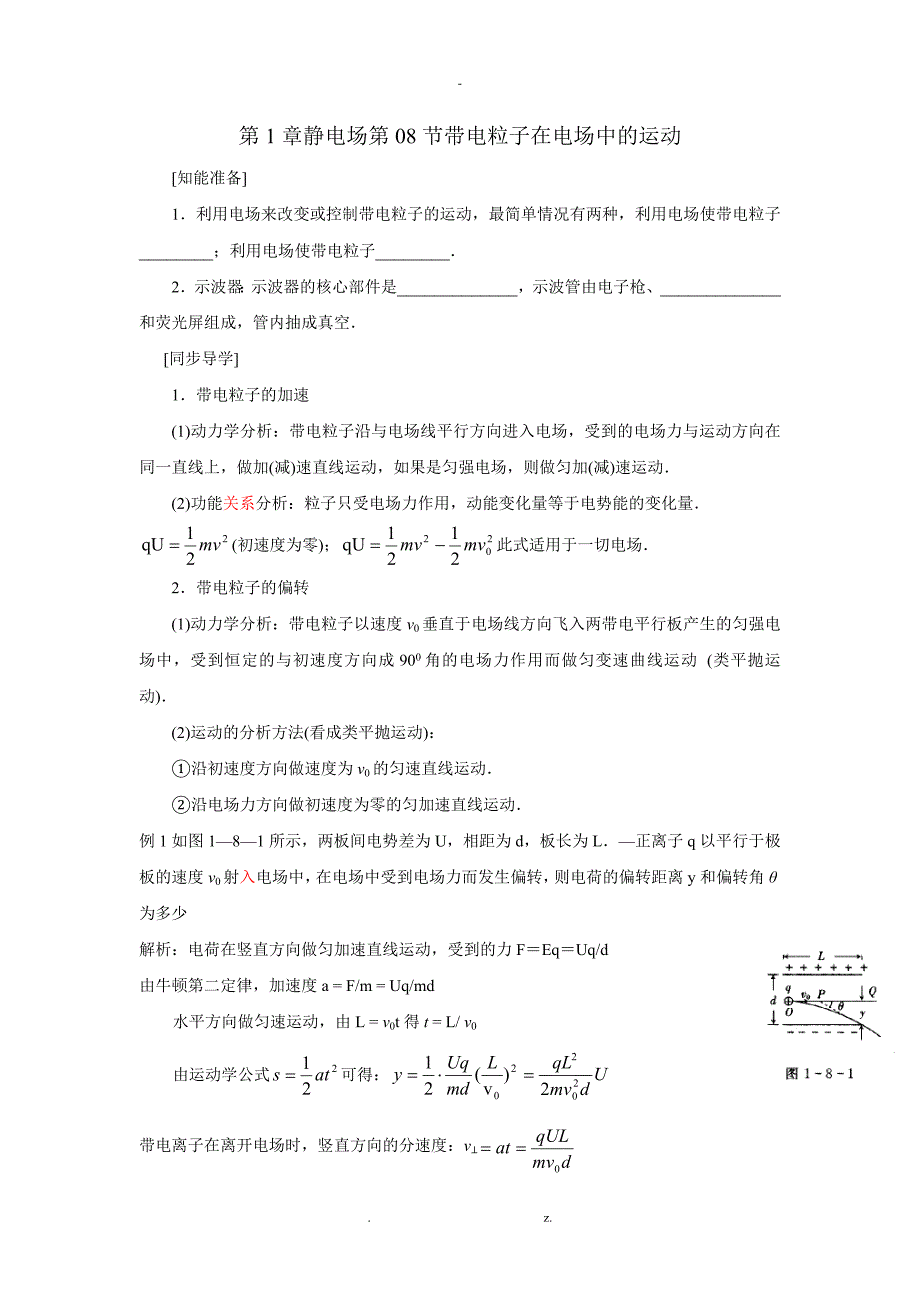

第1章静电场第08节带电粒子在电场中的运动[知能准备]1．利用电场来改变或控制带电粒子的运动，最简单情况有两种，利用电场使带电粒子________；利用电场使带电粒子________． 2．示波器：示波器的核心部件是_____________，示波管由电子枪、_____________和荧光屏组成，管内抽成真空．[同步导学]1．带电粒子的加速 (1)动力学分析：带电粒子沿与电场线平行方向进入电场，受到的电场力与运动方向在同一直线上，做加(减)速直线运动，如果是匀强电场，则做匀加(减)速运动． (2)功能关系分析：粒子只受电场力作用，动能变化量等于电势能的变化量．(初速度为零)；此式适用于一切电场． 2．带电粒子的偏转 (1)动力学分析：带电粒子以速度v0垂直于电场线方向飞入两带电平行板产生的匀强电场中，受到恒定的与初速度方向成900角的电场力作用而做匀变速曲线运动 (类平抛运动)． (2)运动的分析方法(看成类平抛运动)： ①沿初速度方向做速度为v0的匀速直线运动． ②沿电场力方向做初速度为零的匀加速直线运动．例1如图1—8—1所示，两板间电势差为U，相距为d，板长为L．—正离子q以平行于极板的速度v0射入电场中，在电场中受到电场力而发生偏转，则电荷的偏转距离y和偏转角θ为多少解析：电荷在竖直方向做匀加速直线运动，受到的力F＝Eq＝Uq/d由牛顿第二定律，加速度a = F/m = Uq/md水平方向做匀速运动，由L = v0t得t = L/ v0由运动学公式可得：带电离子在离开电场时，竖直方向的分速度：v⊥离子离开偏转电场时的偏转角度θ可由下式确定：电荷射出电场时的速度的反向延长线交两板中心水平线上的位置确定：如图所示，设交点P到右端Q的距离为*，则由几何关系得：点评：电荷好像是从水平线OQ中点沿直线射出一样，注意此结论在处理问题时应用很方便． 3．示波管的原理 (1)构造及功能如图l—8—2所示 ①电子枪：发射并加速电子． ②偏转电极YY，：使电子束竖直偏转(加信号电压) **，：使电子束水平偏转(加扫描电压)． ③荧光屏． (2)工作原理(如图1—8—2所示)偏转电极**，和YY，不加电压，电子打到屏幕中心；若电压只加**，，只有*方向偏；若电压只加YY，，只有y方向偏；若**，加扫描电压，YY，加信号电压，屏上会出现随信号而变化的图象．4．在带电粒子的加速或偏转的问题中，何时考虑粒子的重力何时不计重力一般来说：(1)基本粒子：如电子、质子、α粒子、离子等除有特别说明或有明确暗示以外，一般都不考虑重力(但不忽略质量)． (2)带电颗粒：如液滴、油滴、尘埃、小球等，除有特别说明或有明显暗示以外，一般都不能忽略重力． 5．易错易混点带电粒子在电场中发生偏转，—定要区分开位移的方向与速度的方向，它们各自偏角的正切分别为：，，切不可混淆 6．带电粒子在电场中的运动 (1)带电粒子在电场中的运动由粒子的初始状态和受力情况决定．在非匀强电场中，带电粒子受到的电场力是变力，解决这类问题可以用动能定理求解．在匀强电场中，带电粒子受到的是恒力，若带电粒子初速度为零或初速度方向平行于电场方向，带电粒子将做匀变速直线运动；若带电粒子初速度方向垂直于电场方向，带电粒子做类平抛运动，根据运动规律求解， (2)带电小球、带电微粒(重力不能忽略)在匀强电场中运动，由于带电小球、带电微粒可视为质点，同时受到重力和电场力的作用，其运动情况由重力和电场力共同决定．又因为重力和电场力都是恒力，其做功特点一样，常将带电质点的运动环境想象成一等效场，等效场的大小和方向由重力场和电场共同决定．例2两平行金属板相距为d，电势差为U，一电子质量为m，电荷量为e，从O点沿垂直于极板的方向射出，最远到达A点，然后返回，如图1—8—3所示，OA＝h，此电子具有的初动能是 ( )A． B．edUhC． D．解析：电子从O点到A点，因受电场力作用，速度逐渐减小，根据题意和图示可知，电子仅受电场力，由能量关系：，又E＝U／d，，所以 . 故D正确．点评：应用电场力做功与电势差的关系，结合动能定理即可解答本题．例3一束质量为m、电荷量为q的带电粒子以平行于两极板的速度v0进入匀强电场，如图1—8—4所示．如果两极板间电压为U，两极板间的距离为d、板长为L．设粒子束不会击中极板，则粒子从进入电场到飞出极板时电势能的变化量为．(粒子的重力忽略不计)分析：带电粒子在水平方向做匀速直线运动，在竖直方向做匀加速运动．电场力做功导致电势能的改变．图1—8—4解析：水平方向匀速，则运动时间t ＝L/ v0 ①竖直方向加速，则侧移 ②且 ③由①②③得则电场力做功由功能原理得电势能减少了例4如图1—8－5所示，离子发生器发射出一束质量为m，电荷量为q的离子，从静止经加速电压U1加速后，获得速度，并沿垂直于电场线方向射入两平行板中央，受偏转电压U2作用后，以速度离开电场，已知平行板长为，两板间距离为d，求：图1—8－5①的大小；②离子在偏转电场中运动时间；③离子在偏转电场中受到的电场力的大小F；④离子在偏转电场中的加速度；⑤离子在离开偏转电场时的横向速度；⑥离子在离开偏转电场时的速度的大小；⑦离子在离开偏转电场时的横向偏移量y；⑧离子离开偏转电场时的偏转角θ的正切值tgθ解析：①不管加速电场是不是匀强电场，W＝qU都适用，所以由动能定理得： ②由于偏转电场是匀强电场，所以离子的运动类似平抛运动．即：水平方向为速度为v0的匀速直线运动，竖直方向为初速度为零的匀加速直线运动．∴在水平方向③F=qE=④⑤⑥⑦（和带电粒子q、m无关，只取决于加速电场和偏转电场）解题的一般步骤是： (1)根据题目描述的物理现象和物理过程以及要回答问题，确定出研究对象和过程．并选择出“*个状态”和反映该状态的*些“参量”，写出这些参量间的关系式． (2)依据题目所给的条件，选用有关的物理规律，列出方程或方程组，运用数学工具，对参量间的函数关系进行逻辑推理，得出有关的计算表达式． (3)对表达式中的已知量、未知量进行演绎、讨论，得出正确的结果．图1—8－6[同步检测]1．如图l—8—6所示，电子由静止开始从A板向B板运动，当到达B板时速度为v，保持两板间电压不变．则 ( )A．当增大两板间距离时，v也增大B．当减小两板间距离时，v增大C．当改变两板间距离时，v不变D．当增大两板间距离时，电子在两板间运动的时间延长图1—8－72．如图1—8—7所示，两极板与电源相连接，电子从负极板边缘垂直电场方向射入匀强电场，且恰好从正极板边缘飞出，现在使电子入射速度变为原来的两倍，而电子仍从原位置射入，且仍从正极板边缘飞出，则两极板的间距应变为原来的 ( )A．2倍 B．4倍C．倍 D．倍图1—8－83．电子从负极板的边缘垂直进入匀强电场，恰好从正极板边缘飞出，如图1—8—8所示，现在保持两极板间的电压不变，使两极板间的距离变为原来的2倍，电子的入射方向及位臀不变，且要电子仍从正极板边缘飞出，则电子入射的初速度大小应为原来的（ ）A． B． C． D．24．下列带电粒子经过电压为U的电压加速后，如果它们的初速度均为0，则获得速度最大的粒子是 ( )A．质子 B．氚核 C．氦核 D．钠离子Na＋图1—8－95．真空中有一束电子流，以速度v、沿着跟电场强度方向垂直．自O点进入匀强电场，如图1—8—9所示，若以O为坐标原点，*轴垂直于电场方向，y轴平行于电场方向，在*轴上取OA＝AB＝BC，分别自A、B、C点作与y轴平行的线跟电子流的径迹交于M、N、P三点，则：(1)电子流经M，N、P三点时，沿*轴方向的分速度之比为．(2)沿y轴的分速度之比为．图1—8—10(3)电子流每经过相等时间的动能增量之比为．6．如图1—8—10所示，—电子具有100 eV的动能．从A点垂直于电场线飞入匀强电场中，当从D点飞出电场时，速度方向跟电场强度方向成1 500角．则A、B两点之间的电势差UAB＝V．7．静止在太空中的飞行器上有一种装置，它利用电场加速带电粒子形成向外发射的高速电子流，从而对飞行器产生反冲力，使其获得加速度．已知飞行器质量为M，发射的是2价氧离子．发射离子的功率恒为P，加速的电压为U，每个氧离子的质量为m．单位电荷的电荷量为e．不计发射氧离子后飞行器质量的变化，求：(1)射出的氧离子速度．(2)每秒钟射出的氧离子数．(离子速度远大于飞行器的速度，分析时可认为飞行器始终静止不动)8．如图1—8—12所示，一个电子(质量为m)电荷量为e，以初速度v0沿着匀强电场的电场线方向飞入图1—8—12匀强电场，已知匀强电场的场强大小为E，不计重力，问：(1)电子在电场中运动的加速度．(2)电子进入电场的最大距离．(3)电子进入电场最大距离的一半时的动能．图1—8—139．如图1—8—13所示，A、B为两块足够大的平行金属板，两板间距离为d，接在电压为U的电源上．在A板上的中央P点处放置一个电子放射源，可以向各个方向释放电子．设电子的质量m、电荷量为e，射出的初速度为v．求电子打在B板上区域的面积．图1—8—1410. 如图1—8—1 4所示一质量为m，带电荷量为+q的小球从距地面高h处以一定初速度水平抛出，在距抛出点水平距离处，有一根管口比小球直径略大的竖直细管，管上口距地面h/2，为使小球能无碰撞地通过管子，可在管子上方的整个区域里加一个场强方向水平向左的匀强电场，求： (1)小球的初速度v0. (2)电场强度E的大小． (3)小球落地时的动能Ek．[综合评价] 1．一束带电粒子以相同的速率从同一位置，垂直于电场方向飞入匀强电场中，所有粒子的运动轨迹都是一样的，这说明所有粒子 ( ) A．都具有相同的质量 B．都具有相同的电荷量C．电荷量与质量之比都相同 D．都是同位素图1—8—152．有三个质量相等的小球，分别带正电、负电和不带电，以相同的水平速度由P点射入水平放置的平行金属板间，它们分别落在下板的A、B、C三处，已知两金属板的上板带负电荷，下板接地，如图1—8—15所示，下列判断正确的是 ( )A、落在A、B、C三处的小球分别是带正电、不带电和带负电的B、三小球在该电场中的加速度大小关系是aA＜aB＜aCC、三小。
