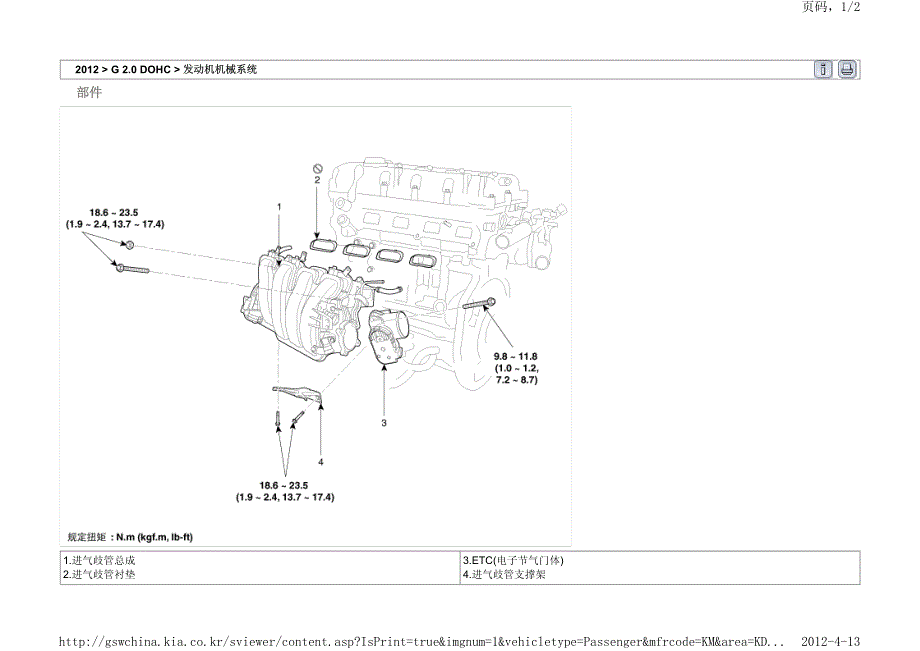

2012 > G 2.0 DOHC > 发动机机械系统 部件1.进气歧管总成 2.进气歧管衬垫 3.ETC(电子节气门体 ) 4.进气歧管支撑架 页码，1/22012-4-13http://gswchina.kia.co.kr/sviewer/content.asp?IsPrint=true&imgnum=1&vehicletype=Passenger&mfrcode=KM&area=KD... 页码，2/22012-4-13http://gswchina.kia.co.kr/sviewer/content.asp?IsPrint=true&imgnum=1&vehicletype=Passenger&mfrcode=KM&area=KD... 2012 > G 2.0 DOHC > 发动机机械系统 拆卸与安装1. 拆卸发动机罩 2. 分离蓄电池负极端子 规定扭矩 : 未配备蓄电池传感器 : 7.8~9.8N.m(0.8~1.0kgf.m,5.8~7.2lb-ft) 配备蓄电池传感器 : 4.0~6.0N.m(0.4~0.6kgf.m,3.0~4.4lb-ft) 3. 拆卸空气滤清器总成。
(参考本部分的发动机和变速器总成 ) 4. 拆卸车底护板 (参考本部分的发动机和变速器总成 ) 5. 分离导线连接器和线束夹具 ,从气缸盖和进气歧管上拆卸导线和护罩 (1) 进气凸轮轴 OCV(机油控制阀 )连接器 (A) (2) VIS(可变进气系统 )连接器 (A)、 OPS(机油压力开关 )连接器 (B)、爆震传感器连接器 (C)、空调压缩机开关连接器 (D)和交流发电机连接器 (E) 页码，1/72012-4-13http://gswchina.kia.co.kr/sviewer/content.asp?IsPrint=true&imgnum=1&vehicletype=Passenger&mfrcode=KM&area=KD... (3) 喷油嘴连接器 (A) (4) ETC(电子节气门控制 )连接器 (A)和 MAPS(进气歧管绝对压力传感器 )与 IATS(进气温度传感器 )连接器 (B) 页码，2/72012-4-13http://gswchina.kia.co.kr/sviewer/content.asp?IsPrint=true&imgnum=1&vehicletype=Passenger&mfrcode=KM&area=KD... 6. 拆卸散热器上软管夹 (A)。
7. 分离 PCV(曲轴强制通风 )软管 (A) 页码，3/72012-4-13http://gswchina.kia.co.kr/sviewer/content.asp?IsPrint=true&imgnum=1&vehicletype=Passenger&mfrcode=KM&area=KD... 8. 拆卸供油管与喷油嘴总成 (A) (参考 FL部分 ) 规定扭矩 : 18.6~23.5N.m(1.9~2.4kgf.m,13.7~17.4lb-ft) 9. 分离燃油软管 (A)、制动助力器真空软管 (B)和 PCSV(净化控制电磁阀 )软管 (C)、进气 CMPS(凸轮轴位置传感器 )连接器 (D) 页码，4/72012-4-13http://gswchina.kia.co.kr/sviewer/content.asp?IsPrint=true&imgnum=1&vehicletype=Passenger&mfrcode=KM&area=KD... 10. 分离节气门体冷却水软管 (A) (如有配备 ) 11. 拆卸机油标尺 (A) 页码，5/72012-4-13http://gswchina.kia.co.kr/sviewer/content.asp?IsPrint=true&imgnum=1&vehicletype=Passenger&mfrcode=KM&area=KD... 12. 拆卸进气歧管支架 (A)。
规定扭矩 : 18.6~23.5N.m(1.9~2.4kgf.m,13.7~17.4lb-ft) 13. 拆卸进气歧管 (A)与衬垫 (B) 规定扭矩 : 18.6~23.5N.m(1.9~2.4kgf.m,13.7~17.4lb-ft) 页码，6/72012-4-13http://gswchina.kia.co.kr/sviewer/content.asp?IsPrint=true&imgnum=1&vehicletype=Passenger&mfrcode=KM&area=KD... 安装进气歧管时 ,首先使用预扭矩拧紧螺栓和螺母 ,然后使用规定扭矩按图示顺序拧紧螺栓和螺母 安装时更换新衬垫 14. 按拆卸相反的顺序安装 页码，7/72012-4-13http://gswchina.kia.co.kr/sviewer/content.asp?IsPrint=true&imgnum=1&vehicletype=Passenger&mfrcode=KM&area=KD... 2012 > G 2.0 DOHC > 发动机机械系统 部件页码，1/22012-4-13http://gswchina.kia.co.kr/sviewer/content.asp?IsPrint=true&imgnum=1&vehicletype=Passenger&mfrcode=KM&area=KD... 1.隔热板 2.排气歧管 3.排气歧管衬垫 4.排气歧管支架 页码，2/22012-4-13http://gswchina.kia.co.kr/sviewer/content.asp?IsPrint=true&imgnum=1&vehicletype=Passenger&mfrcode=KM&area=KD... 2012 > G 2.0 DOHC > 发动机机械系统 拆卸与安装1. 拆卸发动机罩。
2. 分离蓄电池负极端子 规定扭矩 : 未配备蓄电池传感器 : 7.8~9.8N.m(0.8~1.0kgf.m,5.8~7.2lb-ft) 配备蓄电池传感器 : 4.0~6.0N.m(0.4~0.6kgf.m,3.0~4.4lb-ft) 3. 分离前氧传感器连接器 (A)后拆卸前消音器 (B) 规定扭矩 : 39.2~58.8 N.m(4.0~6.0 kgf.m,28.9~43.4 lb-ft) 页码，1/42012-4-13http://gswchina.kia.co.kr/sviewer/content.asp?IsPrint=true&imgnum=1&vehicletype=Passenger&mfrcode=KM&area=KD... 4. 拆卸排气歧管隔热板 (A) 规定扭矩 : 7.8~11.8N.m(0.8~1.2kgf.m,5.8~8.7lb-ft) 5. 拆卸驱动轴隔热板 (A) 页码，2/42012-4-13http://gswchina.kia.co.kr/sviewer/content.asp?IsPrint=true&imgnum=1&vehicletype=Passenger&mfrcode=KM&area=KD... 6. 拆卸排气歧管支撑架 (A)。
规定扭矩 : M8螺栓 (B): 18.6~27.5N.m(1.9~2.8kgf.m,13.7~20.3lb-ft) M10螺栓 (C): 51.9~57.8.m(5.3~5.9kgf.m,38.3~42.6lb-ft) 7. 拆卸排气歧管 (A)与衬垫 (B) 规定扭矩 : 49.0~53.9N.m(5.0~5.5kgf.m,36.2~39.7lb-ft) 页码，3/42012-4-13http://gswchina.kia.co.kr/sviewer/content.asp?IsPrint=true&imgnum=1&vehicletype=Passenger&mfrcode=KM&area=KD... 安装进气歧管时 ,首先使用预扭矩拧紧螺母 ,然后使用规定扭矩按图示顺序拧紧螺母 安装时更换新衬垫 8. 按拆卸相反的顺序安装 页码，4/42012-4-13http://gswchina.kia.co.kr/sviewer/content.asp?IsPrint=true&imgnum=1&vehicletype=Passenger&mfrcode=KM&area=KD... 2012 > G 2.0 DOHC > 发动机机械系统 部件[2.0L]页码，1/52012-4-13http://gswchina.kia.co.kr/sviewer/content.asp?IsPrint=true&imgnum=1&vehicletype=Passenger&mfrcode=KM&area=KD... 1.前消音器 2.催化转化器和中央消音器 3.主消音器 4.衬垫 5.吊架 页码，2/52012-4-13http://gswchina.kia.co.kr/sviewer/content.asp?IsPrint=true&imgnum=1&vehicletype=Passenger&mfrcode=KM&area=KD... [2.4L]页码，3/52012-4-13http://gswchina.kia.co.kr/sviewer/content.asp?IsPrint=true&imgnum=1&vehicletype=Passenger&mfrcode=KM&area=KD... 1.前消音器 4.衬垫 页码，4/52012-4-13http://gswchina.kia.co.kr/sviewer/content.asp?IsPrint=true&imgnum=1&vehicletype=Passenger&mfrcode=KM&area=KD... 2.催化转化器和中央消音器 3.主消音器 5.吊架 页码，5/52012-4-13http://gswchina.kia.co.kr/sviewer/content.asp?IsPrint=true&imgnum=1&vehicletype=Passenger&mfrcode=KM&area=KD... 2012 > G 2.0 DOHC > 发动机机械系统 拆卸与安装1. 分离前氧传感器连接器 (A)后拆卸前消音器 (B)。
规定扭矩 : 39.2~58.8 N.m(4.0~6.0 kgf.m,28.9~43.4 lb-ft) 2. 分离氧传感器连接器 (A) 页码，1/32012-4-13http://gswchina.kia.co.kr/sviewer/content.asp?IsPrint=true&imgnum=1&vehicletype=Passenger&mfrcode=KM&area=KD... 3. 拆卸催化转化器和中央消音器 (A) 规定扭矩 : 39.2~58.8 N.m(4.0~6.0 kgf.m,28.9~43.4 lb-ft) 4. 拆卸主消音器 (A) [2.0L]页码，2/32012-4-13http://gswchina.kia.co.kr/sviewer/content.asp?IsPrint=true&imgnum=1&vehicletype=Passenger&mfrcode=KM&area=KD... [2.4L]5. 按拆卸的相反顺序安装。
