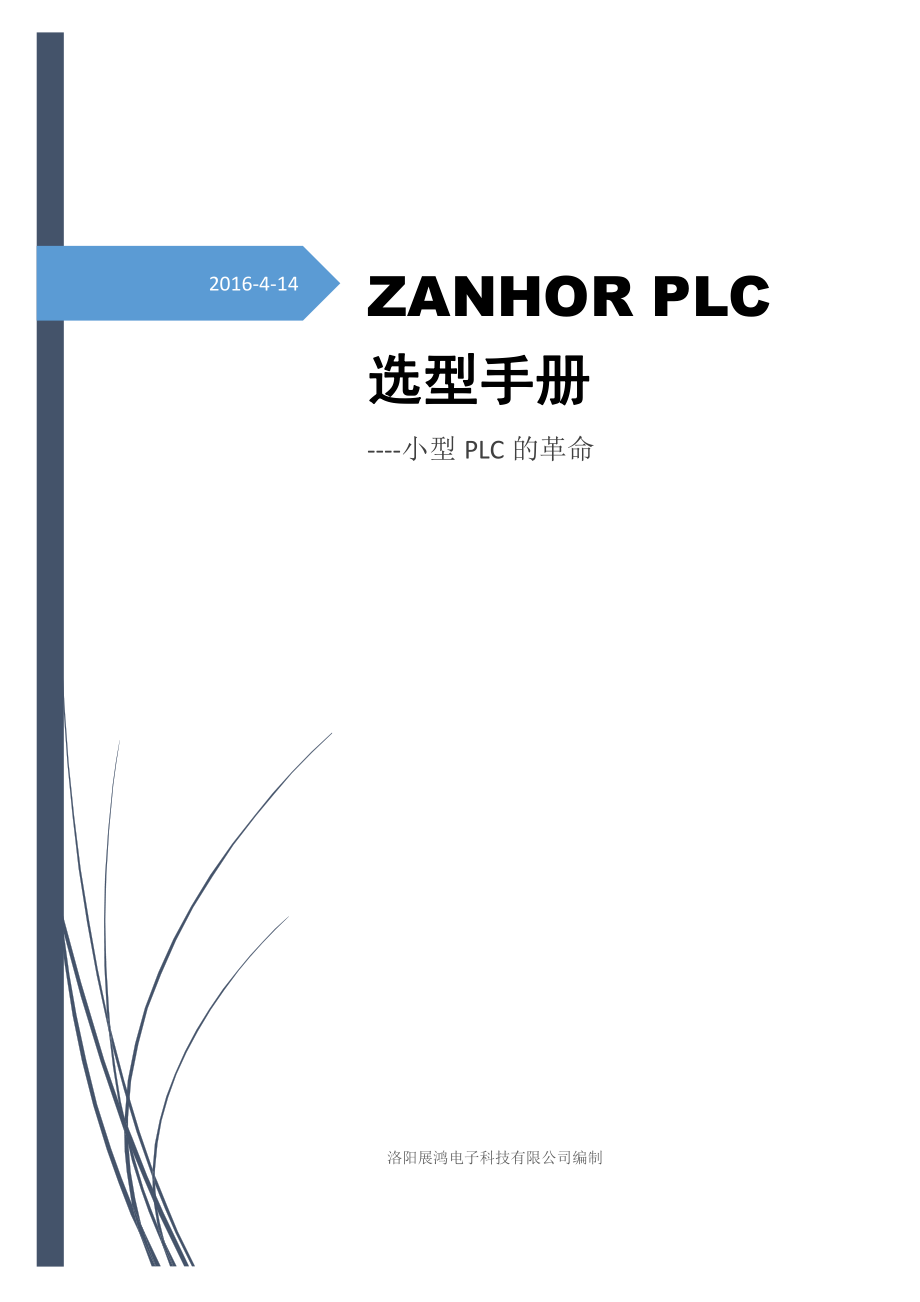

2016-4-14 ZANHOR PLC 选型手册 ----小型 PLC 的革命 洛阳展鸿 电子科技有限公司编制 1 ZANHOR PLC 选型 手册 洛阳 展鸿电子科技有限公司 V1.0 2 第一章 ZANHOR PLC 命名规则 5 6 74321 8 9ZH 25 M 08 A R L 90 DC- - - -1、表示 PLC系列名 ; 2、输出输入点数合计 ; 3、系列号 M: MCU单片机 /转换型 PLC S：普通型 ARM内核 PLC T：增强型 ARM内核 PLC E： EC30EK51兼容西门子类型 PLC D：兼容台达类型 PLC 4、 PLC同系列不同点数功能序号 ，但与功能无关，根据设计先后排序 ; 5、同种 PLC相同点数的不同形式，如单片机 IO交换，主芯片直插贴片等 ,具体查看相应介绍 ; 6、输出形式 ; R：继电器 T：晶体管（ NPN） RT：混合输出 S：晶体管（ PNP） 7、带外壳型主机的外壳形式（如无外壳可以省略） ; L：低外壳 H：高外壳 8、主芯片型号简称或者表示增强功能 ; 9、表示主机的电源口输入电压 ; DC：直流 24V 12V：直流 12V AC：交流 220V 10、 7、 8、 9三项一般情况下可以不做表示，默认无外壳或者低外壳，默认电压DC24V； 3 第 二 章 PLC 选型表 2.1 S 系列 PLC 选型表 新规则型号 三菱型号 总点 数 输入 输出 输出方式 输出电流 样式 备注 FX1N ZH14-S01-R-1N FX1N-14MR 14 8 6 继电器 5A 板式 ZH20-S02-R-1N FX1N-20MR 20 12 8 继电器 5A 板式 ZH20-S03-T-1N FX1N-20MT 20 12 8 晶体管 500mA 板式 ZH30-S04-R-1N FX1N-30MR 30 16 14 继电器 5A 板式 ZH30-S05-T-1N FX1N-30MT 30 16 14 晶体管 500mA 板式 ZH25-S06-RL-1N FX1N-25MR 25 15 10 继电器 5A 壳式 ZH25-S06-TL-1N FX1N-25MT 25 15 10 晶体管 5A 壳式 ZH25-S06-RTL-1N FX1N-25MRT 25 15 10 4继电器 +6晶体管 5A 壳式 ZH25-S07-RL-1N FX1N-23MR 23 13 10 继电器 5A 壳式 带 485 ZH25-S08-RH-1N FX1N-25MR 25 15 10 继电器 5A 壳式 224 外壳 FX2N ZH14-S61-R-2N FX2N-14MR 14 8 6 继电器 5A 板式 ZH20-S62-R-2N FX2N-20MR 20 12 8 继电器 5A 板式 ZH20-S63-T-2N FX2N-20MT 20 12 8 晶体管 500mA 板式 ZH30-S64-R-2N FX2N-30MR 30 16 14 继电器 5A 板式 ZH30-S65-T-2N FX2N-30MT 30 16 14 晶体管 500mA 板式 ZH25-S66-RL-2N FX2N-25MR 25 15 10 继电器 5A 壳式 ZH25-S66-TL-2N FX2N-25MT 25 15 10 晶体管 5A 壳式 ZH25-S66-RTL-2N FX2N-25MRT 25 15 10 4继电器 +6晶体管 5A 壳式 ZH25-S67-RL-2N FX2N-23MR 23 13 10 继电器 5A 壳式 带 485 ZH25-S68-RH-2N FX2N-25MR 25 15 10 继电器 5A 壳式 224 外壳 4 2.2 T 系列 PLC 选型表 新规则型号 三菱型号 总点数 输入 输出 输出方式 输出电流 样式 备注 1N ZH10-T01-R-1N2AD FX1N-10MR 10 6 4 继电器 5A 壳式 2AD ZH10-T02-T-1N2AD FX1N-10MT 10 6 4 晶体管 5A 壳式 2AD ZH20-T03-R-1N2AD FX1N-20MR 20 12 8 继电器 5A 壳式 2AD ZH20-T04-T-1N2AD FX1N-20MT 20 12 8 晶体管 5A 壳式 2AD ZH40-T05-R-1N4AD2DA FX1N-40MR 40 24 16 继电器 5A 板式 4AD2DA ZH40-T06-T-1N4AD2DA FX1N-40MT 40 24 16 晶体管 5A 板式 4AD2DA ZH25-T07-RH-1N FX1N-25MR 25 15 10 继电器 5A 壳式 224 外壳 2N ZH10-T61-R-2N2AD FX2N-10MR 10 6 4 继电器 5A 壳式 2AD ZH10-T62-T-2N2AD FX2N-10MT 10 6 4 晶体管 5A 壳式 2AD ZH20-T63-R-2N2AD FX2N-20MR 20 12 8 继电器 5A 板式 2AD ZH20-T64-T-2N2AD FX2N-20MT 20 12 8 晶体管 5A 板式 2AD ZH40-T65-R-2N4AD2DA FX2N-40MR 40 24 16 继电器 5A 板式 4AD2DA ZH40-T66-T-2N4AD2DA FX2N-40MT 40 24 16 晶体管 5A 板式 4AD2DA ZH25-T67-RH-2N FX2N-25MR 25 15 10 继电器 5A 壳式 224 外壳 5 2.3 M 系列 PLC 选型表 新规则型号 三菱型号 总点 数 输入 输出 输出方式 输出电流 样式 备注 FX1N ZH6-M14-R-12 FX1N-6MR 6 4 2 继电器 5A 板式 4AD ZH10-M12-R-12 FX1N-10MR 10 6 4 继电器 5A 板式 5AD ZH10-M13-T-12 FX1N-10MT 10 6 4 晶体管 5A 板式 5AD ZH13-M01-RT-11 FX1N-13MRT 13 7 6 4继电器 +2晶体管 5A 板式 ZH14-M02-R FX1N-20MR 14 8 6 继电器 5A 板式 ZH20-M03-R FX1N-20MR 20 12 8 继电器 5A 板式 ZH20-M04-T FX1N-20MT 20 12 8 晶体管 5A 板式 ZH30-M05-R FX1N-30MR 30 16 14 继电器 5A 板式 ZH30-M06-T FX1N-30MT 30 16 14 晶体管 500mA 板式 ZH23-M07-RL FX1N-23MR 23 15 8 继电器 5A 壳式 ZH25-M08-ARL FX1N-25MR 25 15 10 继电器 5A 壳式 见 具体 ZH25-M09-ARL FX1N-23MR 23 13 10 继电器 5A 壳式 带 485 ZH25-M10-TRL FX1N-25MR 25 15 10 继电器 5A 壳式 TM1638 ZH25-M11-MRL FX1N-25MR 25 15 10 继电器 5A 壳式 MAX7219 6 2.4 E 系列 PLC 选型表 新规则型号 型号 总点 数 输入 输出 输出方式 输出电流 样式 备注 EC30 ZH6-E01-R 6MR 6 4 2 继电器 5A 板式 4AD ZH10-E02-R 10MR 10 6 4 继电器 5A 板式 5AD ZH10-E03-T 10MT 10 6 4 晶体管 5A 板式 5AD ZH14-E04-R 14MR 14 8 6 继电器 5A 板式 ZH16-E05-R 16MR 16 8 8 继电器 5A 板式 ZH20-E06-R 20MR 20 12 8 继电器 5A 板式 ZH20-E07-T 20MT 20 12 8 晶体管 5A 板式 ZH30-E08-R 30MR 30 16 14 继电器 5A 板式 ZH30-E09-T 30MT 30 16 14 晶体管 500mA 板式 ZH23-E10-RL 23MR 23 15 8 继电器 5A 壳式 ZH25-E11-RL 25MR 25 15 10 继电器 5A 壳式 见 具体 ZH25-E12-ARL 23MR 23 13 10 继电器 5A 壳式 带 485 7 2.5 D 系列 PLC 选型表 （内容 等待更新 ………） 2.6 A 系列 PLC 选型表 （内容 等待更新 ………） 8 第三章 PLC 详细介绍 3.1 S 系列 PLC 详细 介绍 3.1.1 S 系列 PLC 总体 功能说明 1、此控制板采用进口工业级 32 位 STM32CPU 功能强大、速度更快、性能更稳定，特殊加密方式使 PLC 不被破解， 32 位的芯片就算硬件破解也无 法实现。
2、梯形图电脑编程灵活方便，支持 Modbus 协议 ,可与人机界面（触摸屏 文本显示器）配套使用， （ 1） RS 无协议通讯（三菱基本） , （ 2） modbus RTU 主从协议（方便支持温控表，变频器通讯） , （ 3） modbus ASCII 主从协议 3、保密性能好，支持特殊加密方式，加密之后程序无法读取出来，市面上常规破解 fx 系列密码无效，里面的编程功能不能被复制，保护您的劳动成果 4、支持 AB 相高速计数输入，支持 Y0、 Y1 高速输出（晶体管） 5、不需要软件转换，直接下载监控和正规 PLC 一样的下载方式 6、可以直接使用三菱编程软件 GX Developer 或者 GX Works2 编程、下载、调试、监视 目前 S 系列支持的功能指令如下所示： 1.本产品目前支持的功能 脉冲输入功能（可以连接编码器 A.B 相输入对应计数器 C251） 程序，参数，注释的写入功能 程序，参数，注释的读取功能 程序，参数，注释的校验功能 电脑监控功能（方便调试） 软元件批量功能 软元件登陆功能 软元件测试功能 清除内存功能 连接文本功能（波特率 9600，数据位 7，校验位，偶校验（ even），停止位 1） 连接触摸屏功能（ 波特率 9600，数据位 7，校验位，偶校验（ even），停止位 1） 掉电保持功能 2. 本产品目前支持命令集特殊软元件 : M8000 (运行监视触点 )， M8001(运行监视反触点 ). M8002 (初始化脉冲触点 ),M8003(初始化脉冲反触点 ). M8004 (错误指示触点 ). M8011 (10 毫秒时钟脉冲 ),M8012(100 毫秒时钟脉冲 ),M8013(1 秒时钟脉冲 ),M8014 (1 分时钟脉冲 ). M8020 (零位标志 ),M8021(借位标志 ),M8022(进位标志 ). M8029（指令执行结束标志 ). 9 M8033 (内存保持触点 ). M8034 (禁止输出触点 ). 更多参考 FX1N 系列。
基本指令： LD,LDI,AND,ANI,OR,ORI,OUT,(OUTT,OUTC),SET,RST,ANB,ORB,MPS,MRD, MPP,INV,LDP,LDF,。
