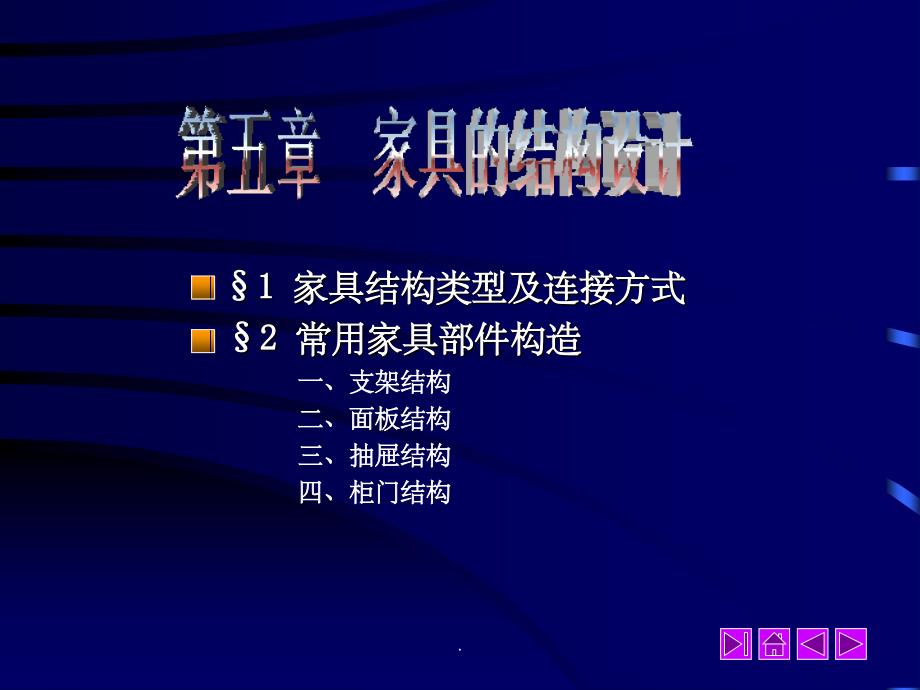

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,.,*,1 家具结构类型及连接方式,2 常用家具部件构造,一、,支架结构,二、,面板结构,三、,抽屉结构,四、,柜门结构,第五章 家具的结构设计,.,1 家具结构类型及连接方式,一、框架结构,榫结合,榫端（头）,长度 榫颊,榫肩 榫眼 榫槽,（一）,整体榫,榫头在木质零件的端部直接加工而成；,1、直角榫明榫、暗榫,（1）明榫开口榫、闭口榫,（2）暗榫半开口榫、闭口榫,2、燕尾榫明、半隐、全隐,开口榫：,与榫槽结合加工方便，但强度欠佳，影响美观闭口榫：,与榫眼结合1 家具结构类型及连接方式,（二）,插入榫,又叫圆榫，与被接合零件分离,（分直纹、斜纹、网纹、光面）,（三）按榫头的数量分单榫、双榫、多榫,.,1 家具结构类型及连接方式,.,1 家具结构类型及连接方式,（四）榫结合尺度,1、,厚度,一般按开榫方材的断面尺寸而定单榫榫头的厚度接近于方材厚度的0.40.5当零件断面尺寸大于4040MM时则使用双榫榫头通常采用,6、8、9.5、12、13、15MM,几种规格，一般略小于榫眼宽,0.10.2MM,2、,宽度,一般比榫眼的大0.51MM，硬材榫头0.5MM，软材榫头1MM，,这时配合最紧，强度最大。
当榫宽大于40MM时应从中间切去一部分，分为两,个榫头3、,长度,根据榫接合的形式而定,（1）采用明榫时，长度应略大于榫眼深度2）当采用暗榫时，长度大于等于榫眼零件厚度的二分之一，但要小于榫,眼深2MM一般榫头不宜过长，一般在2535MM1 家具结构类型及连接方式,对圆榫结合，要求加工精度较高,通常有632、832、1032MM圆榫的材料必须比重较大，无节无朽，木纹通直，一般常用青冈栎、柞木和水曲柳根据榫接合的原理可制成一些家具部件成为家具的独立安,装部分有：拼板、接长、空心板、框架结构这些独立安装部分可用来直接组装家具，如：现在的板式家具1 家具结构类型及连接方式,二、板式结构,家具由板状部件连接构成，并由板状部件承受及传递荷载,（一）板结构通常为人造板，厚度为,18-25MM,.,1 家具结构类型及连接方式,（二）板的连接结构依靠紧固件或连接件，采用固定或拆装方式,.,1 家具结构类型及连接方式,三、拆装结构,一般要求部件加工和连接件加工精巧，并具有足够的锚,固强度,1、框角连接件,.,1 家具结构类型及连接方式,2、插接连接件,.,1 家具结构类型及连接方式,3、插挂连接件,.,1 家具结构类型及连接方式,四、折叠结构,便于储藏、运输,1、折叠式家具,.,1 家具结构类型及连接方式,2、叠积式家具以柜架和轻便坐椅为多；椅造型一般为梯形，下部空间上小下大，不允许有连接杆件；柜架多为插接式。
3、调节式家具,.,1 家具结构类型及连接方式,五、薄壳结构,轻便、造型流畅；多为塑料、玻璃钢、多层薄木胶合等,材料1 家具结构类型及连接方式,六、充气结构,多用旅游家具；,七、整体浇铸结构,造型雕塑感强，适合体构成设计；,.,2 常用家具部件构造,一、支架结构调整,支撑和传递上部荷载的骨架，如柜类家具中,的脚架，桌、椅类家具中的支架等1、露脚结构：,.,2 常用家具部件构造,2、包脚结构 3、金属制脚架,.,2 常用家具部件构造,二、面板结构,家具可承托物件的部分以及家具外部板面，如桌,面、椅面、柜面及板式家具的各部件等1、实木板：小拼接方式制成较大面板；,2、空心板：重量轻，节约木材，形状稳定，应用广泛；,3、椅面结构：形式多样；,（1）厚型坐面（软垫）：多种复合型材料；,（2）薄型坐面：用材单一，种类繁多，有板状面，藤面、绳面、布面、皮,革面等；,.,2 常用家具部件构造,三、抽屉结构,由屉面板、屉旁板、屉后板、底板、拉手笔构成；,1、反复抽拉不致结构松动，具有一定的结构牢度；,2、存放物品，具有一定的荷载；,3、抽拉轻便，具有高度的灵活性；,.,2 常用家具部件构造,.,2 常用家具部件构造,四、柜门结构,柜式家具的主要部件，有实板门、镶板门、实心,平板门、玻璃门、百叶门等；有拉门、翻板门、,平移门、卷门、折门；,.,.,1 家具的材料,2 材料的表面涂装,家具的材料设计,.,1 家具的材料,一、,种类,（一）,木料,常用木材来自针叶树和阔叶树。
针叶材一般较轻软，生产上又称软材阔叶材较硬，又称硬材，阔叶树种又分软杂（杨木、泡桐）,和硬杂（麻栎、青冈栎、木荷、枫香）硬木类：桦木、红木、水曲柳、胡桃木、花梨木、柚木、橡木等木质精致坚硬，木纹明显，均匀美观，含油量高，木色好软木类：松木、杉木、杨木等木质软，易加工，木纹明显，但,强度有限人造板材：胶合板、细木板、刨花板、纤维板等其规格一致，,表面平整，变形小，加工方便，便于实现高效能的自动化,生产1 家具的材料,（二）,金属,钢：坚固耐用，性质强硬，可塑性大，并能防火能进行自动化生产铝材：主要是铝合金（Al+Cu or Mg or Si or Mn）,一般用以制造家具的结构件和装饰件它比重轻，有足够的强度、,塑性及耐腐蚀性铝质家具轻巧而不锈，本色和阳极处理成的金褐色和,缎黑色是折叠椅和户外家具的理想材料1 家具的材料,（三）,塑料,玻璃钢：缩写（RP）是一种增强塑料，是聚脂加进玻璃纤维固化,而成其表面强度好、质轻、透光、强韧，微有弹性，可自,由成型和任意着色，是塑模家具的理想材料质感比金属暖,和轻巧，可直接采用为外形表现也可外包ABS塑料：俗称合成木材其质硬，强韧，刚性，可制成天然木材,相同的纹理和色彩，机械强度高，但耐候性差。
制品表面光,滑，尺寸稳定，易于加工聚丙烯：热塑性塑料，易成型，刚性好，但收缩率较大，易磨损聚氯乙烯人造革：质地柔软，富于弹性，具有皮革光泽有机玻璃：（PMMA）透明，坚固强韧，有很好的着色力，但表面,硬度不够，耐磨差尿烷：（PUR）为泡沫型代替海绵、橡胶为软垫之用1 家具的材料,（四）,玻璃,有透明玻璃、茶色玻璃、磨砂玻璃、钢化玻璃、不,反光玻璃其表面硬度大，适当厚度即有足够的强,度，但易破碎,（五）,石材,有大理石、花岗岩等其中大理石有美丽的矿脉纹,理，有光滑坚硬的表面，不易碎裂，花岗岩强度大，,不易损伤六）,藤料,是天然材料，有藤木、藤条、藤心、藤皮之分其,弹性好，柔软舒适，通风透气，编制成型，造型图,案变化丰富1 家具的材料,二、材料与设计,根据功能上的刚度、韧性等的要求考虑如何巧妙地利用材料的可塑性，尽量地发挥材料本身的色泽、肌理与质感的美，并赋予相应的形式考虑经济性2 材料的表面涂装,一、,油漆,透明涂饰表面涂透明涂料，可以保留木材的天然纹理与色彩，,而且可使纹理更清晰，木质感更强，颜色更鲜艳悦目通,常用于名贵木材或优质阔叶树材制成的家具它可使普通,木材具有名贵木材的色泽，提供产品档次。
不透明涂饰用含有颜料的不透明涂料（调和漆）可完全覆,盖木材原有的纹理与色泽，这种涂饰颜色可任意选择调配适合木材纹理色泽较差的散孔材或针叶材，也适合用刨花,板或中密度纤维板制成的家具大漆涂饰是用一种天然的涂饰，包括生漆（从漆树韧皮层直,接流出的）和精致漆（生漆加工处理成为精致漆又称熟漆）大漆具有良好的理化性能和装饰效果当今它已成为一种珍,贵漆种2 材料的表面涂装,二、,贴面装饰,薄木贴面用珍贵木材加工而得的薄木贴于板面这种方法可使普通木材家具有美丽的纹理与色泽，既节约了珍贵木材的消耗，又使人们享受到真正的自然美天然薄木天然珍贵木材直接刨得；,再生薄木普通木材染色后将色彩深浅不一的木材依次间隔同,向排列胶压成厚方材，再按一定的方向刨切而得的薄木；,集成薄木用珍贵木材木块按设计的拼花图案拼接胶合成大木,方，再刨切而成；,饰纸贴面画出的贴面；,其它材料贴面有纺织品贴面、金属薄板贴面、编织竹席贴面、施切薄竹板贴面等，可使家具表面色泽、肌理更富于变化和表现2 材料的表面涂装,三、,对金属的表面处理,有塑料涂层、电镀、烤漆等防锈处理，,阳极氧化处理，蚀刻、磨光、刨光四、,对玻璃的处理,蚀刻、加色、镀金、镀银。
