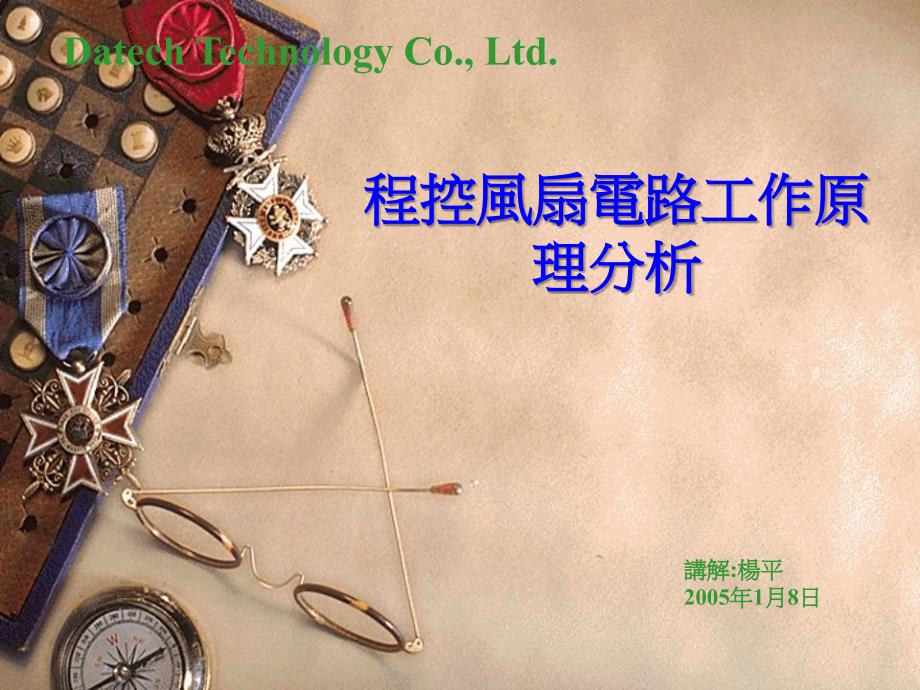

程控風扇電路工作原 理分析講解:楊平 2005年1月8日Datech Technology Co., Ltd.前言w 隨著IT行業的發展, 電腦CPU運行速度飛速提 升,其CPU因高速運算所產生熱量越來越多,因 此對CPU的散熱系統要求越來越高.為了滿足 更高性能散熱又節約能源程控風扇就運用而 生了.程控風扇在高精度轉速及節約能源方面 較傳統IC控制風扇有著較大的優勢.程控風扇的特點w 1.程控IC的PWM模組輸出功能對風扇起到了 精準的轉速控制 w 2.啟動時間長,對風扇工作狀態具有一定檢測 能力 ,例如對風扇鎖死反應快立即切斷線圈電 源從而避免不必要的燒毀 w 3.程序IC對轉速曲線的精度主要取決於IC的數 模轉換精度,以及內部存儲器大小實例DS9238-12HBPA電路分析一.電源供應電路w 1.線圈12V供電電路:A.輸出前端采用二极体可防止線圈反向電壓對電腦電源的反向沖擊B.同時用兩顆整流二极体,用以增大整机可承受電流C.風扇在進行高轉時12V電源輸出波形如下圖12V電源輸出兩顆同規格整流二极体 用以增大整機承受電流12V電源輸出波形5v穩壓電源輸出w 2.各IC用穩壓電路:A.采用LM7805得到穩定的電壓輸出B.使用限流電阻加電容,使輸入穩定C.積納二极體保護穩壓IC的輸入在額定範圍內LM7805穩壓IC限流電阻 積納二极體 保護穩壓IC二.轉速控制電路w 1.控制IC電路:A.采用電阻分壓電路得到模數轉換的基準電平當這兩顆電阻有問題時,則會造成轉速曲線整体偏移.B.LIMIT腳用於限流保護MOS驅動IC,當 MOS驅動IC輸出很大的電流時, LIMIT腳位貞測到該訊號,程控IC立即切掉峰值電流,從而保護了MOS驅動ICA/D轉換 基準電平C.程控IC各引腳功能說明:R0:風扇信號輸出腳F0:HALL IC感應輸入腳HA/HB:交替控制輸出腳與PWMA/PWMB共同工作PWMA/PWMB:脈沖調寬輸出腳,對轉速控制LIMIT:限流保護偵測腳位SIGNAL:模擬量輸入腳 , 外部轉速控制信號經電路轉換后的電壓信號輸入腳各引腳說明。
