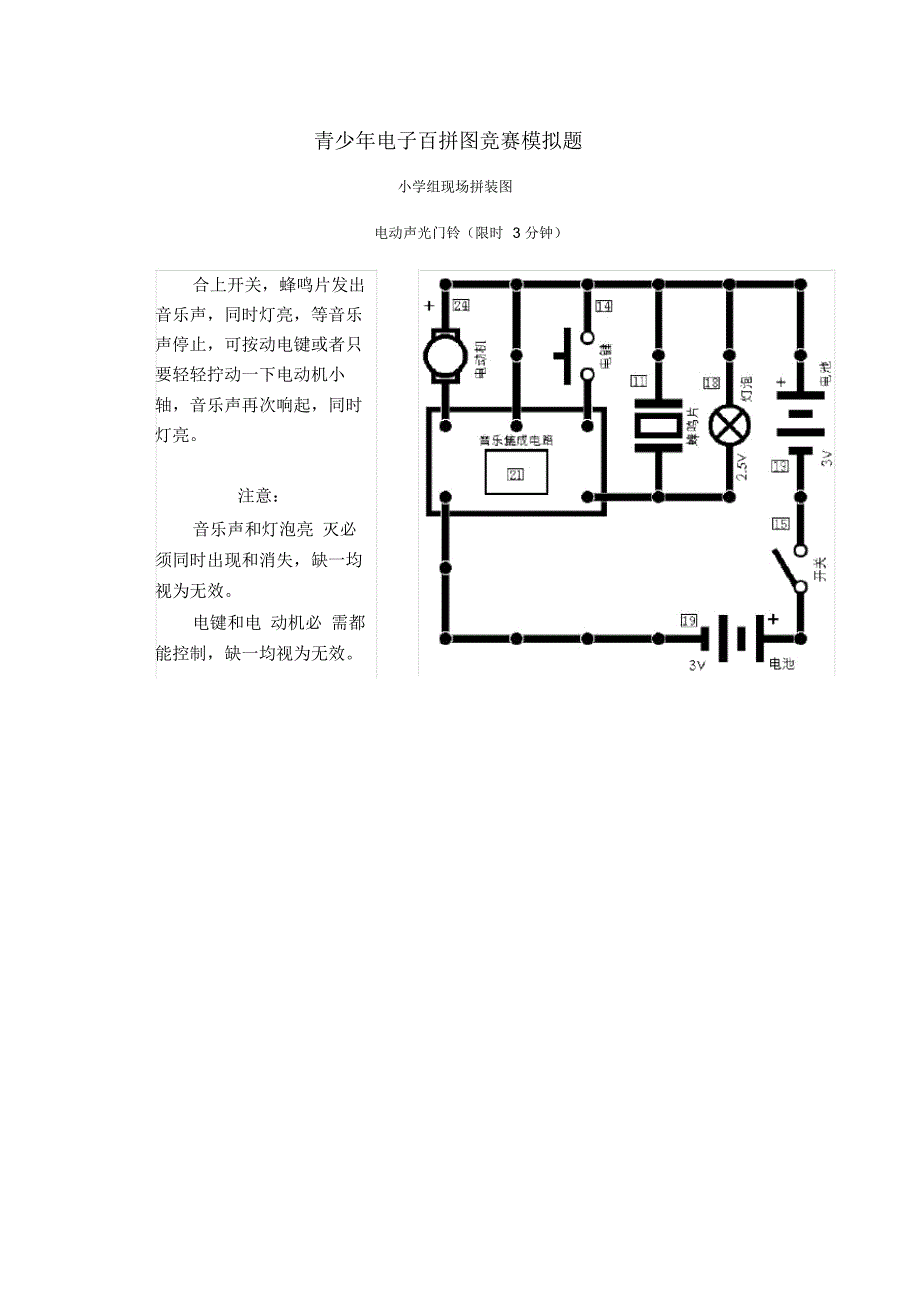

青少年电子百拼图竞赛模拟题小学组现场拼装图电动声光门铃（限时 3 分钟）合上开关，蜂鸣片发出音乐声，同时灯亮，等音乐声停止，可按动电键或者只要轻轻拧动一下电动机小轴，音乐声再次响起，同时灯亮注意：音乐声和灯泡亮 灭必须同时出现和消失，缺一均视为无效电键和电 动机必 需都能控制，缺一均视为无效青少年电子百拼图竞赛模拟题小学组创新拼装图磁控声光消防车（限时 3 分钟）用磁铁靠近干簧管，发出消防车声，同时灯亮注意：消防车声和灯泡亮必须同时，缺一视为无效IC 报警集成电路F 蜂鸣片B 2. 5V 灯泡S 干簧管G 6V 电池青少年电子小拼装竞赛模拟题小学组创新小拼装集成电路收音机（限时 5 分钟）中小学 B 组现场拼装图（一）电动机的正反转控制电路（限时 3 分钟）电动机装上电风扇，按下电键，扇叶反转；然后松开电键，用磁铁使干簧管吸合，扇叶正转；移开磁铁，再按下电键，扇叶又反转注意：不能同时使电键和干簧管都合上，否则会损坏电池中小学 B 组现场拼装图（二）触摸声光太空大战（限时 5 分钟）用手反复碰触触摸板，即可控制太空大战发出各种声音， 同时发光二极管闪闪发光 中小学幼儿园电子百拼图竞赛试题小学 B 组创新电路 （一） 电灯非门电路（限时 3 分钟）电键 S 未按下灯亮；电键 S 按下灯灭。
R 1K 电阻VT NPN 三极管（ 52 号）G 6V 灯泡S电键GB 6V 电池中小学 B 组创新拼装图（二）蜂鸣变音报警器（限时 5 分钟）合上开关，调节可变电阻到不同的位置，蜂鸣片可分别发出消防车声，警车声，救护车声IC 报警集成电路F 蜂鸣片L 天线线圈R 可变电阻S 开关GB 3V 电池2014 年泉州市中小学幼儿园电子百拼图竞赛试题2014 年泉州市中小学幼儿园电子百拼图竞赛试题合上开关，按一下电键，电动机开始转动， 并延迟一段时间才会慢慢地停下注意：风叶不要装上，以免电动机反转风叶飞出伤人必须先合上开关再按下电键，电动机才开始转动，并延时一段时间；电动机必须正向转动缺一均视为无效小学 C 组现场拼装图（二）简易定时风扇（限时 3 分钟）2014 年泉州市中小学幼儿园电子百拼图竞赛试题小学 C 组现场拼装图（三）2014 年泉州市中小学幼儿园电子百拼图竞赛试题小学 C 组创新拼装图（一）2014 年泉州市中小学幼儿园电子百拼图竞赛试题小学 C 组创新拼装图（二）。
