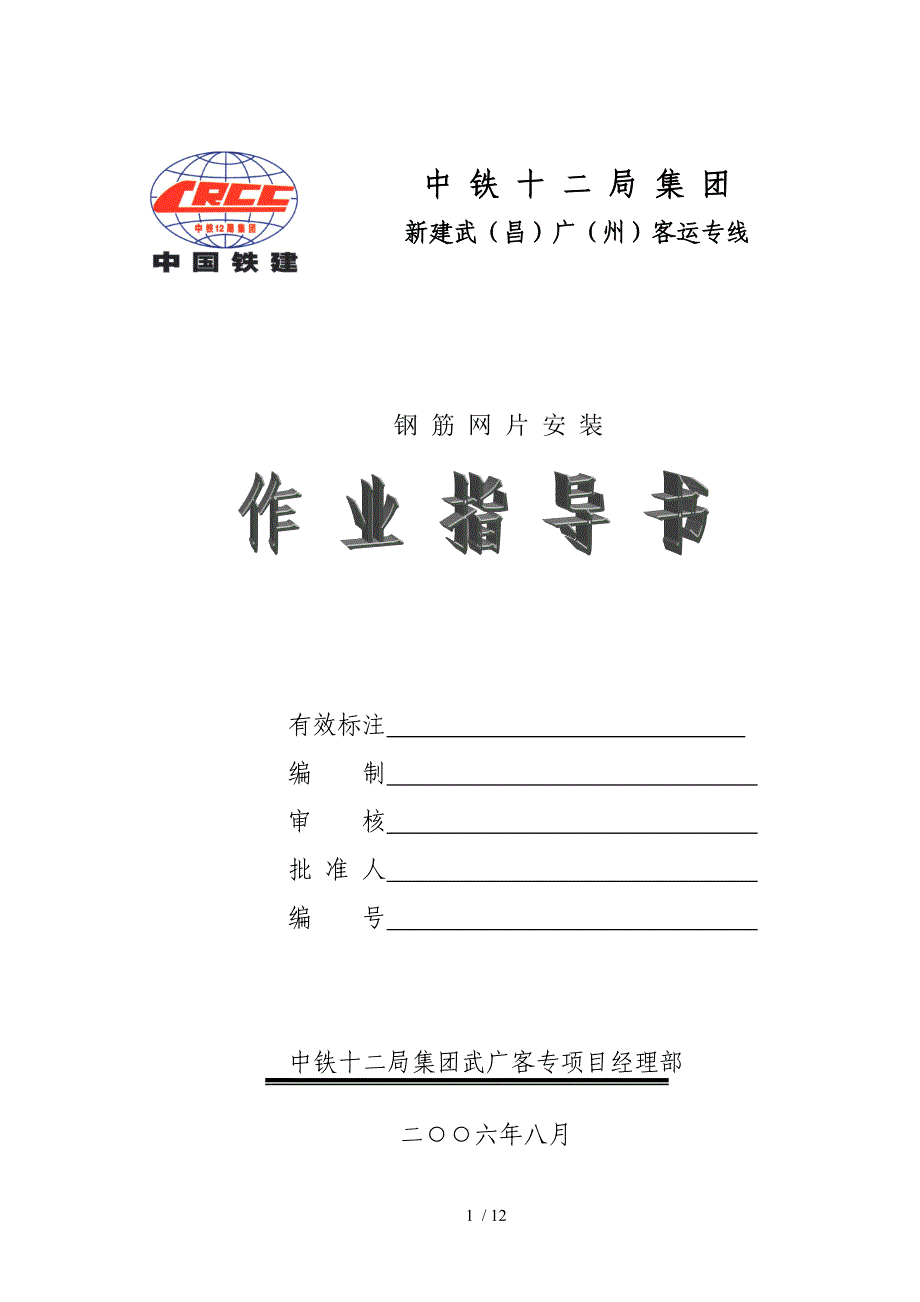

中 铁 十 二 局 集 团新建武（昌）广（州）客运专线 钢 筋 网 片 安 装有效标注 编 制 审 核 批 准 人 编 号 中铁十二局集团武广客专项目经理部二○○六年八月目 录一、编制依据 1二、范围及设计参数 12．1适用范围 12．2设计参数 1三、施工工艺及操作要点 13．1施工工艺 13.2操作要点 1四、生产要素配置 2五、质量要求 35.1主控项目 35.2一般项目 3 / 钢筋网片施工作业指导书一、编制依据1、《客运专线铁路隧道工程施工质量验收暂行标准》2、《客运专线铁路隧道工程施工技术指南》3、《铁路隧道施工规范》4、《铁路隧道工程质量检验评定标准》5、《时速350km客运专线铁路双线隧道复合式衬砌》二、范围及设计参数2．1适用范围本作业指导书适用于武广客运专线XXTJⅥ标隧道工程初期支护钢筋网片的制作与安装。
2．2设计参数武广客运专线双线隧道Ⅲ级围岩拱墙初期支护设置Ф8钢筋网，网格间距250mm×250mm，Ⅳ、Ⅴ级围岩网格间距200mm×200mm钢筋网固结在锚杆端头上三、施工工艺及操作要点3．1施工工艺钢筋网片安装工艺流程见图3.13.2操作要点3.2.1 原材料备制钢筋网片采用HPB235Ф8钢筋,钢材的堆放必须整齐,下垫方木防潮,上有遮雨棚防水，防止锈蚀、污染和变形钢筋应调直后使用，钢筋的表面不得有裂纹、油污、颗粒或片状锈蚀钢筋须调直除锈，按规定长度下料、绑扎、焊接，按顺序堆放在工作面上使用钢筋冷拉调直以后，钢筋表面不得有裂纹、油污、颗粒状或片状锈蚀原材料进场检验网片制作网 片 安 装检查点一检查点二检查点三材质自检记录表网片加工自检记录表网片安装自检记录表钢筋网检验批验收记录表图3.1 网片安装工艺流程开 挖初 喷与锚杆焊接3.2.2网片的加工按照设计要求和施工现场的实际需要在大样架上将钢筋焊接成250×250mm或200×200mm的钢筋网片大样架的制作按照网格的尺寸加工，保证网格尺寸允许误差在±10mm内网片采用点焊方式连接3.2.3网片安装1、网片紧贴初喷砼表面，钢筋网搭接长度应为1～2个网格，允许偏差为±50mm。
2、钢筋网应随喷射砼面的起伏进行铺设当有钢架时，应与钢架联接牢固3、喷射中如有脱落的石块或混凝土块被钢筋网卡住时，应及时清除4、钢筋网表面保护层厚度为3cm，不允许将锚杆、钢筋头外露5、钢筋网的铺设应设在第一次喷射砼和锚杆施工后进行四、生产要素配置网片加工和安装所需的机械设备和作业人员数量见表4.1和表4.2表4.1序号设备名称型号数量1钢筋调直机12钢筋切断机13电焊机3五、质量要求质量检查程序是在现场技术主管检查合格后报专职质检员检查,填写自检记录表后报监理工程师检查监理工程师组织专职质检员对锚杆检验批进行验收表4.2序号工种人数备注1工班长12钢筋工23电焊工34网片安装工4自检表格见附表1,检验批验收记录表见附表25.1主控项目1.钢筋网片所使用的钢筋原材料进场检验必须按批抽取试件做屈服强度、抗拉强度、伸长率和冷弯试验，其质量应符合现行国家标准《钢筋混凝土用热轧光圆钢筋》（GB13013）、《钢筋混凝土用热轧带肋钢筋》（GB1499）和《低碳钢热轧圆盘条》（GB/T701）等的规定和设计要求2.钢筋网使用钢筋的品种、规格等应符合设计要求3.钢筋网的制作应符合设计要求4.钢筋网的安装应与锚杆联结牢靠，钢筋网的保护层厚度不小于3cm。
5.钢筋网应在岩面喷射一层混凝土后再挂设5.2一般项目1.钢筋网片的网格间距应符合设计要求，允许偏差为±10mm2.钢筋网片搭接长度应为1～2个网孔，允许偏差为±50mm3．钢筋应冷拉调直后使用，钢筋表面不得有裂纹、油污、颗粒状或片装锈蚀钢筋网自检记录表表5.1 单位工程名称检查部位检查点检查项目设计标准实测值检验点一(原材料质量)钢筋材质三证编号钢筋品种规格Ф8钢筋外观表面不得有裂纹、油污、颗粒状或片装锈蚀检验点二（网片加工）网格尺寸20×20cm网格尺寸25×25cm检验点三（网片安装）搭接长度1～2个网格保护层厚度不小于3cm质检员： 现场监理： 年 月 日附表2 钢筋网检验批质量验收记录表 单位工程名称分部工程名称分项工程名称验收部位施 工 单 位项目负责人施工质量验收标准名称及编号《客运专线铁路隧道工程施工质量验收暂行标准》(铁建设[2005]160号)施 工 质 量 验 收 标 准 的 规 定施工单位检查评定记录监理单位验收记录主 控 项 目`1钢筋网材料质量第6.4.1条2钢筋品种、规格第6.4.2条3钢筋网制作第6.4.3条4钢筋网安装位置第6.4.4条钢筋网保护层厚度3cm5钢筋网施工工艺要求第6.4.5条符合设计要求一 般 项 目 1钢筋网网格尺寸允许偏差±10mm2钢筋网搭接长度允许偏差±5cm 3钢筋外观质量第6.4.8条施工单位检查评定结果专职质量检查员 年 月 日分项工程技术负责人 年 月 日分项工程负责人 年 月 日监理单位验收结论监理工程师 年 月 日。
