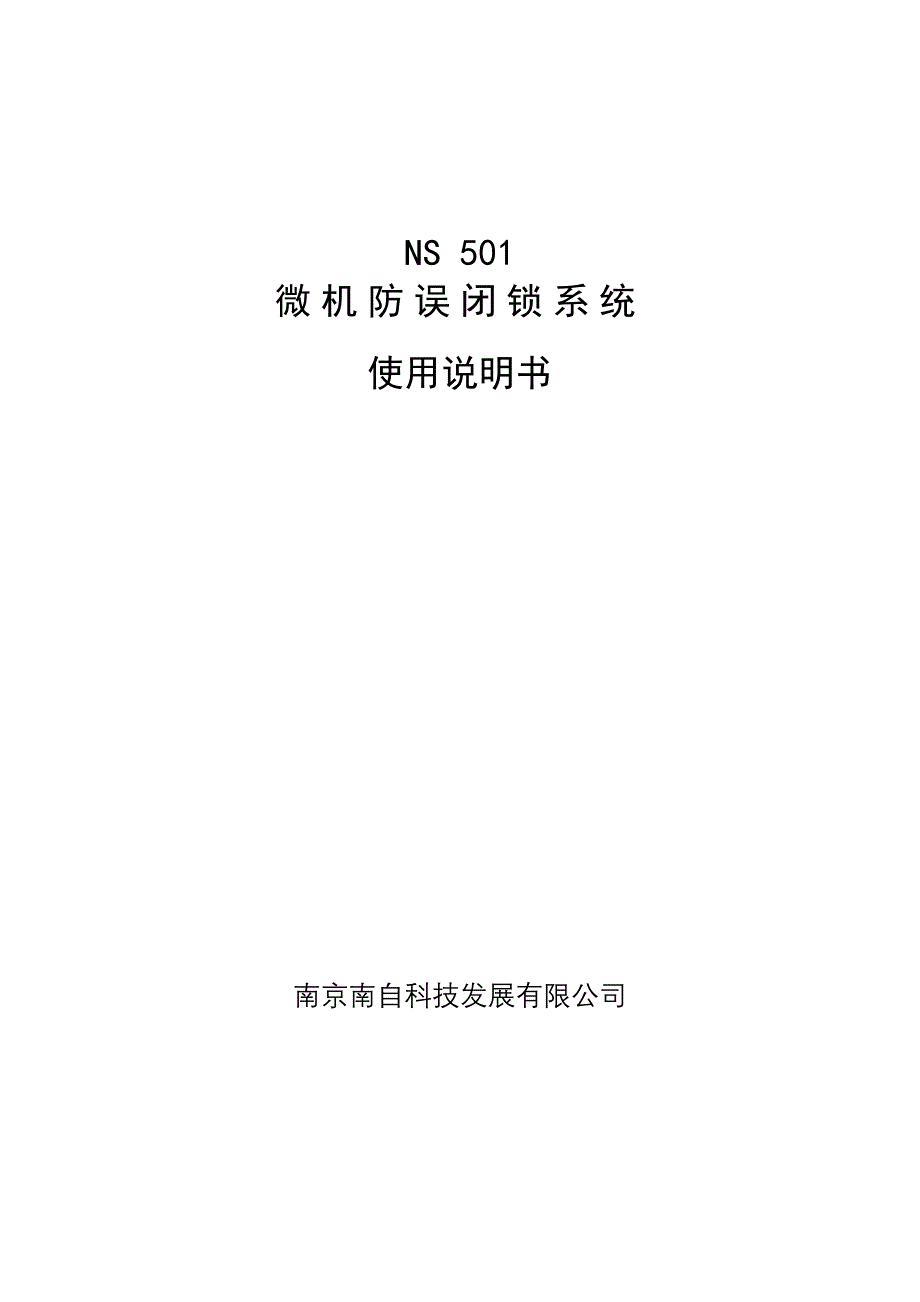

NS 501 微机防误闭锁系统使用说明书南京南自科技发展有限公司NS 501 微机防误闭锁系统使用说明书编写 黄黄 虎虎审核 王王 明明 批准 程程 鹏鹏Ver 2.0南京南自科技发展有限公司 2005 年 5 月版本声明本说明书适用于：后台版本 V2.4 电脑钥匙版本 V3.5 产品说明书版本修改记录表产品说明书版本修改记录表10987654321序号序号说明书版本号说明书版本号修修 改改 摘摘 要要软件版本号软件版本号修改日期修改日期* 技术支持 ：（025）83343030-313：（025）83342900* 本说明书可能会被修改，请注意核对实际产品与说明书的版本是否相符 * 2005 年 6 月 第 3 版 第 1 次印刷4目 录第一部分 防误闭锁软件使用说明……………………………………………………………11 软件安装……………………………………………………………………………………12 软件备份和恢复……………………………………………………………………………53 功能介绍……………………………………………………………………………………73.1 软件启动………………………………………………………………………………73.2 用户登陆………………………………………………………………………………83.3 各菜单功能简介………………………………………………………………………104 模拟预演及对设备操作…………………………………………………………………29第二部分 电脑钥匙及适配器使用说明………………………………………………………361 综述………………………………………………………………………………………362 外形图及各部件功能……………………………………………………………………373 技术条件…………………………………………………………………………………374 电脑钥匙操作…………………………………………………………………………394.1 基本操作………………………………………………………………………………394.2 菜单使用………………………………………………………………………………404.3 接收操作票……………………………………………………………………………554.4 解锁操作………………………………………………………………………………564.5 回传操作………………………………………………………………………………584.6 生产专用………………………………………………………………………………594.7 特殊功能………………………………………………………………………………595 电脑钥匙使用注意事项…………………………………………………………………606 电脑钥匙常见故障处理…………………………………………………………………617 智能适配器功能介绍……………………………………………………………………628 智能适配器技术指标……………………………………………………………………629 智能适配器显示说明……………………………………………………………………62510 智能适配器操作说明……………………………………………………………………6211 智能适配器使用注意事项………………………………………………………………63第三部分 现场锁具及附件使用说明…………………………………………………………641 锁具及附件功能介绍……………………………………………………………………641.1 电气编码锁……………………………………………………………………………641.2 机械编码锁……………………………………………………………………………641.3 锁销……………………………………………………………………………………641.4 柜门把手………………………………………………………………………………641.5 临时接地桩和地线头…………………………………………………………………642 各种锁具的闭锁原理和实现方法………………………………………………………652.1 设备闭锁的实现方法…………………………………………………………………652.2 断路器闭锁……………………………………………………………………………652.3 紧急解锁、事故启动的处理及恢复方法……………………………………………652.4 参考设计说明…………………………………………………………………………653 安装指南…………………………………………………………………………………683.1 机械编码锁安装说明………………………………………………………………683.2 锁销……………………………………………………………………………………723.3 地线桩（地线头）……………………………………………………………………733.4 电编码锁………………………………………………………………………………75·防误闭锁软件使用说明·1第一部分 防误闭锁软件使用说明1软件安装本软件为纯绿色软件，不修改注册表，不修改任何系统文件，只须插入安装光盘或直接运行安装软件 SETUP.EXE。
安装程序首先对系统进行检查，然后进入“安装向导”界面，如图所示：点击“下一步”按钮，进行安装程序操作·防误闭锁软件使用说明·2此时，安装程序提示用户确认软件安装路径，默认的安装路径是 C:\Program Files\NZWF点击“下一步”按钮，继续进行安装程序·防误闭锁软件使用说明·3此界面是提示用户选择使用的通讯规约，与不同的综自监控厂家配合，将使用相应的通讯规约和方式选择确认后，点击“下一步”按钮，继续进行安装程序此界面是提示用户安装程序已做好准备进行五防闭锁软件的安装，如果需要修改，点击·防误闭锁软件使用说明·4“后退”按钮，可以返回上一界面如果无需修改，点击“下一步”按钮，进入软件的实质性安装点击“关闭”按钮，安装程序完成·防误闭锁软件使用说明·5·防误闭锁软件使用说明·62软件备份和恢复双击运行 BackupExpert.exe如使用备份数据操作，点击“备份数据目录”按钮·防误闭锁软件使用说明·7点击“备份数据目录”按钮，完成数据的备份点击“返回”按钮，回到上一级“选择操作”界面如使用恢复数据操作，点击“恢复数据目录”按钮点击“恢复数据目录”按钮，完成数据的恢复点击“返回”按钮，回到上一级“选择操作”界面。
关闭程序，请点击标题栏上的“关闭”按钮·防误闭锁软件使用说明·83 功能介绍3.1 软件启动用鼠标双击桌面上的微机防误闭锁系统图标“南自五防” ，启动微机防误闭锁软件屏幕显示如下界面：图 1 启动防误软件·防误闭锁软件使用说明·93.2 用户登陆1）单击屏幕右上角“NZ”字样，屏幕显示如下界面：图 2 用户登陆2）选择“用户登陆”并单击，屏幕显示如下界面：图 3 选择操作员登陆·防误闭锁软件使用说明·103）选择操作员姓名（单击向下箭头即出现变电站所有人员姓名，选择相应的操作员后单击）并输入相应密码进行登陆屏幕显示如下界面（此界面是用系统管理员身份登陆的）：图 4 管理员身份登陆界面当用普通操作员身份登陆时，自动屏蔽“系统维护”菜单屏幕显示如下界面：·防误闭锁软件使用说明·11图 5 非管理员身份登陆界面3.3 各菜单功能简介a、 “退出”菜单单击该菜单或对应图标，将退出用户登陆界面，返回登陆前界面，当用户需要进行操作时，需要重新登陆单击该菜单屏幕显示如下界面：图 6 执行“退出”菜单界面b、 “操作票”菜单该菜单中各子菜单定义： ·防误闭锁软件使用说明·12图 7 操作票菜单“图形开票” ，选择该子菜单可进行模拟倒闸预演操作。
工具栏的第三个图标是“图形开票”的快捷方式选择“图形开票”后，屏幕显示如下界面：图 8 “图形开票”“调用典型票” ，选择该子菜单可调用预存的变电站典型票选择“调用典型票”后，屏幕显示如下界面：·防误闭锁软件使用说明·13图 9 调用典型票若以前存有典型票，选择相应电压等级后，即可看到典型票的内容“遥控操作返回” ， 选择该子菜单可将电脑钥匙中的遥控操作项返回五防主机，通过五防主机传送至综自后台，解除综自后台的遥控闭锁，完成遥控操作工具栏的第五个图标是“遥控操作返回”的快捷方式“操作票返回” ，当用户完成操作票的所有操作项后，选择该子菜单可以将操作后的设备状态信息回传至五防主机，系统自动清空电脑钥匙工具栏的第六个图标是“操作票返回”的快捷方式c、 “设备状态” 菜单选择“设置设备状态”子菜单，可以进行手动设置设备状态当主接线图上的设备状态与现场实际设备状态不对应时，可利用此功能进行设备状态设置工具栏的第二个图标是“图形开票”的快捷方式选择“设置设备状态” ，屏幕显示如下界面： ·防误闭锁软件使用说明·14图 10 设置设备状态d、 “系统特性” ，该菜单中各子菜单定义： ·防误闭锁软件使用说明·15图 11 “系统特性”菜单“接线图放大缩小” ，执行该子菜单可以对主接线图进行放大和缩小。
屏幕界面显示如下：图 12 “接线图放大缩小”界面“更改系统标题” ，此功能用来修改微机防误闭锁软件标题栏名称，执行此功能屏·防误闭锁软件使用说明·16幕显示如下界面：图 13 更改系统标题输入正确的标题名称后，按下“OK”按钮，更改成功“隐藏/显示工具条” ，执行该子菜单可以将工具栏隐藏或显示执行此功能屏幕显示如下界面：图 14 隐藏显示工具条“提示信息停留时间” ，是指当鼠标停留在一个设备位置时，会出现该设备的名称·防误闭锁软件使用说明·17提示，提示停留时间就是该设备名称的显示时间该菜单可以修改提示停留时间执行此菜单，屏幕显示如下界面：图 15 更改提示停留时间e、 “系统维护”菜单该菜单中各子菜单定义：图 16 系统维护“系统管理” ， 执行该子菜单，屏幕显示如下界面：·防误闭锁软件使用说明·18图 17 系统管理* * 设备录入，是指一次设备信息录入单击设备录入，屏幕显示如下界面：图 18 设备录入说明：数据录入时，当一个设备存在多种操作时，需要占用 4 个 Id，第一个 Id 为监控·防误闭锁软件使用说明·19遥控，第二个 Id 为远方就地，第三个 Id 为现场就地，第四个 Id 为机械操作，有此操作时进行对应项录入，没有此种操作时，id 空出。
当设备只有一种操作时，只占用一个 id各项简要说明：①“设备简称”是所录入设备的编号名称②“设备全称”是所录入设备在图形开票时所显示的设备全称③“设备类型”是指所录入设备的类型如开关、隔离刀闸、接地刀闸、分相地刀、接地线、网门、小车④“设备特征值”是设备的 Id 编号⑤“锁类型”是指所录入设备使用的闭锁方式如挂锁、无源电编码锁、有源电编码锁、有源正验电、有源负验电、无源负验电、无锁、检位器、空验电、遥控⑥“操作类型” 是指所录入设备使用的操作方式如一般操作、验电操作、分相操作、验电+分相操作、检位操作⑦“状态” 指所录入设备现在的状态是分位还是合位 * 二次设备数据录入，是指压板、电源空开等二次设备信息的录入单击“二次设备录入” ，屏幕显示如下界面：图 19 二次设备录入①“二次设备编号”是二次设备的 Id 编号·防误闭锁软件使用说明·20②“所属一次设备”是该二次设备所对应的一次设备的 Id 号是“设备录入”界面下的“设备特征值”的 Id 号③“二次设备类型”是指所录入二次设备的类型如压板、保险、空气开关、绝缘罩、临时接地点、其它类型④“二次设备名称” 所录入二次设备在图形开票时所显示的设备全称。
⑤“状态” 指所录入二次设备现在的状态是分位还是合位 * 操作术语，用户管理员可进行一次和二次设备操作术语的修改。
