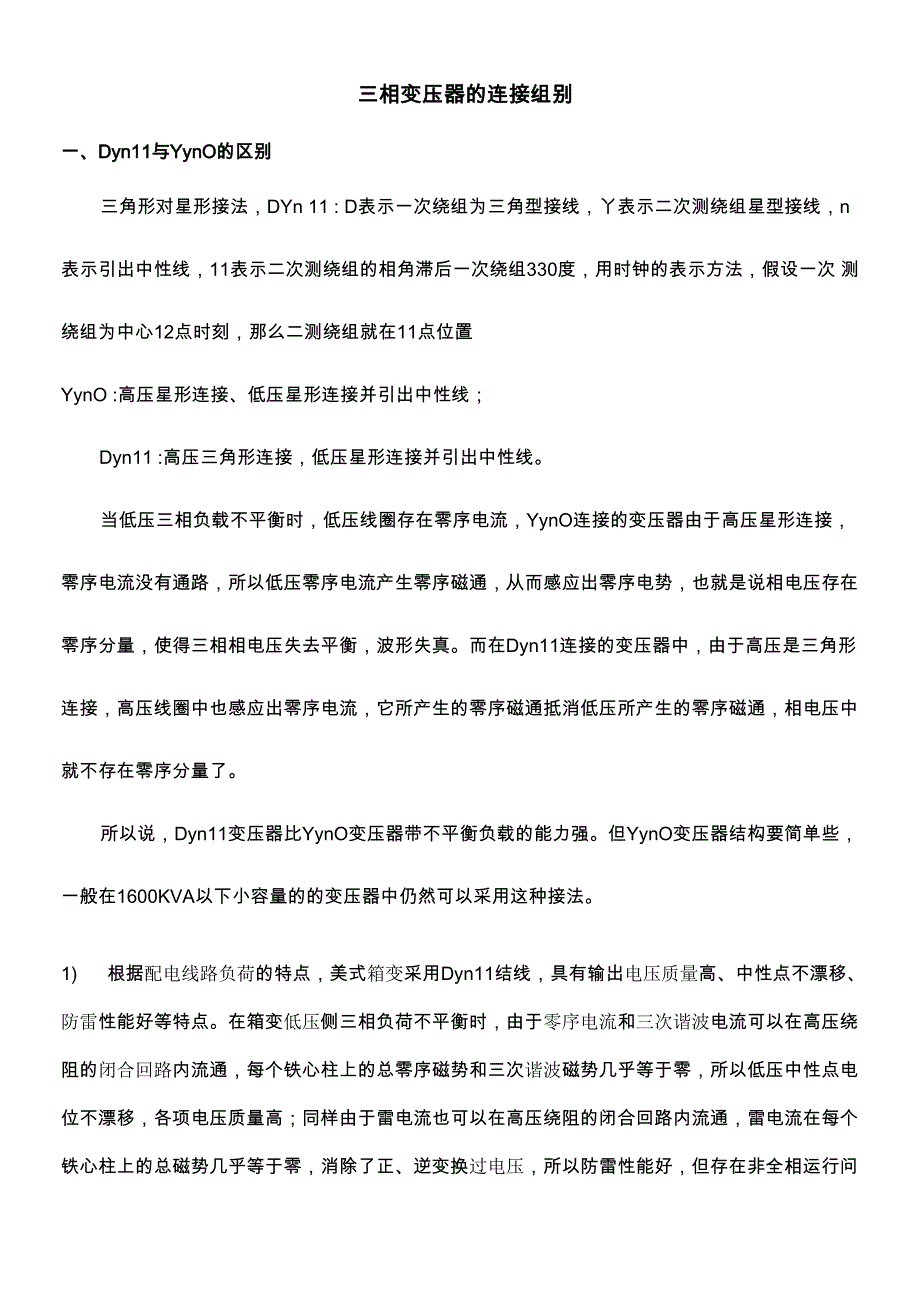

三相变压器的连接组别一、Dyn11与YynO的区别三角形对星形接法，DYn 11 : D表示一次绕组为三角型接线，丫表示二次测绕组星型接线，n 表示引出中性线，11表示二次测绕组的相角滞后一次绕组330度，用时钟的表示方法，假设一次 测绕组为中心12点时刻，那么二测绕组就在11点位置YynO :高压星形连接、低压星形连接并引出中性线；Dyn11 :高压三角形连接，低压星形连接并引出中性线当低压三相负载不平衡时，低压线圈存在零序电流，YynO连接的变压器由于高压星形连接， 零序电流没有通路，所以低压零序电流产生零序磁通，从而感应出零序电势，也就是说相电压存在 零序分量，使得三相相电压失去平衡，波形失真而在Dyn11连接的变压器中，由于高压是三角形 连接，高压线圈中也感应出零序电流，它所产生的零序磁通抵消低压所产生的零序磁通，相电压中 就不存在零序分量了所以说，Dyn11变压器比YynO变压器带不平衡负载的能力强但YynO变压器结构要简单些， 一般在1600KVA以下小容量的的变压器中仍然可以采用这种接法1) 根据配电线路负荷的特点，美式箱变采用Dyn11结线，具有输出电压质量高、中性点不漂移、 防雷性能好等特点。
在箱变低压侧三相负荷不平衡时，由于零序电流和三次谐波电流可以在高压绕 阻的闭合回路内流通，每个铁心柱上的总零序磁势和三次谐波磁势几乎等于零，所以低压中性点电 位不漂移，各项电压质量高；同样由于雷电流也可以在高压绕阻的闭合回路内流通，雷电流在每个 铁心柱上的总磁势几乎等于零，消除了正、逆变换过电压，所以防雷性能好，但存在非全相运行问 题，我公司采取在低压主开关加装欠压保护装置2) YynO接线，当高压熔丝一相熔断时，将会出现一相电压为零，另两相电压没变化，可使停电 范围减少至1/3这种情况对于低压侧-9*3为单相供电的照明负载不会产生影响若低压侧为三相 供电的动力负载，一般均配置缺相保护，故此不会造成动力负载因缺相运行而烧毁采用Dyn11和YynO联结组别是根据用户要求确定Dyn11与YynO相比优点如下：减少变压 器损耗；降低谐波分量；有利于单相接地短路故障的切除；单相不平衡负荷可充分利用配电变压器和组合式变压器联结组别（Dynil与YynO联结）的特点以前的配电变压器大都采用YynO联结组别，现在国际上大多数国家的配电变压器采用DynO 联结，究其原因，是由于采用Dyn11联结较之采用YynO联结有许多优点：1•三次谐波电流可在D联结的一次绕组内形成环流，使之不注入公共的高压电网中去。
2. Dynil联结变压器的零序阻抗比YynO联结变压器小得多，有利于低压单相接地短路故障的 切除以1OOOKVA变压器为例，对YynO联结，在变压器低压侧出线端的单相短路电流仅7KA左 右，而保护要求灵敏度为1.5—2倍，故变压器低压总开关电流不宜大于3.5—4.5KA，这样就很难 对断路器在保持上下级选择性情况下合理整定好而对Dy nil联结却因短路电流大得多，故能合理 整合.3. Dyn 11联结变压器允许中性线电流达到想电流的75%以上因此其承受不平衡负载能力远比 YynO联结变压器大4•当高压侧一相熔丝熔断时，DynO联结变压器另两相负载仍可运行，而YynO联结却不行目前，供配电系统的单相负载急剧增长，推广Dyn11联结变压器显得很有必要国内多数制造厂生产的组合式变压器都采用Dyn11联结进口的组合式变压器也以Dyn11联 结为多Dyn11联结组合式变压器用于中性点绝缘系统配电网事可行的因为高压侧为D联结，所 以在D联结内有零序电流流通，当低压侧有不平衡负载时极限情况为单相短路所以在Dyn11联 结中，不存在低压侧不平衡负载会影响中性点电位位移的问题还有，Dynil联结变压器的单相短路电流与三相短路电流近似相等，这对选择熔丝是有利的。
而YynO联结变压器的零序阻抗大于正序阻抗，单相短路电流要小于三相短路电流，在选择熔丝上 要略微复杂些据《民用建筑电气设计规范》规定，具有下列情况之一的，宜选用Dy nil联结的变压器：1•三相不平衡负载每相额定功率15%以上者2•需要提高单相短路电流值，确保低压单相接地保护装置动作灵敏度者3•需要限制三次谐波含量者二、变压器的连接组别有24种接法就像时钟一样的24点在变压器的联接组别中“Yn”表示一次侧为星形带中性线的接线，丫表示星形，n表示带中性线； “d”表示二次侧为三角形接线 11”表示变压器二次侧的线电压Uab滞后一次侧线电压UAB330度 （或超前30度）变压器的联接组别的表示方法是：大写字母表示一次侧（或原边）的接线方式，小写字母表示 二次侧（或副边）的接线方式丫（或y ）为星形接线，D （或d ）为三角形接线数字采用时钟表 示法，用来表示一、二次侧线电压的相位关系，一次侧线电压相量作为分针，固定指在时钟12点 的位置，二次侧的线电压相量作为时针变压器接线方式有4种基本连接形式：“丫，y”、“D，y”、“Y，d”和“D，d”我国只采用“丫，y” 和“丫，d”由于丫连接时还有带中性线和不带中性线两种，不带中性线则不增加任何符号表示，带 中性线则在字母丫后面加字母n表示。
变压器接法与联结组用于国内变压器的高压绕组一般联成丫接法中压绕组与低压绕组的接法要视系统情况而决定 所谓系统情况就是指高压输电系统的电压相量与中压或低压输电系统的电压相量间关系如低压系配电系统，则可根据标准规定决定高压绕组常联成Y接法是由于相电压可等于线电压的57.7%，每匝电压可低些1)•国内的500、330、220与110kV的输电系统的电压相量都是同相位的，所以，对下列电 压比的三相三绕组或三相自耦变压器，高压与中压绕组都要用星形接法当三相三铁心柱铁心结构 时，低压绕组也可采用星形接法或角形接法，它决定于低压输电系统的电压相量是与中压及高压输 电系统电压相量为同相位或滞后30°电气角500/220/LVkV—YN , yn0 , yn0 或 YN , yn0 , d11220/110/LVkV—YN , yn0 , yn0 或 YN , yn0 , d11330/220/LVkV-YN , yn0 , yn0 或 YN , yn0 , d11330/110/LVkV-YN , yn0 , yn0 或 YN , yn0 , d112 ).国内60与35kV的输电系统电压有二种不同相位角。
如220/60kV变压器采用YNd11接法，与220/69/10kV变压器用YN , yn0 , d11接法，这二 个60kV输电系统相差30°电气角当 220/110/35kV 变压器采用 YN , yn0 , d11 接法，110/35/10kV 变压器采用 YN , yn0 , d11 接法，以上两个35kV输电系统电压相量也差30°电气角所以，决定60与35kV级绕组的接法时要慎重，接法必须符合输电系统电压相量的要求根据 电压相量的相对关系决定60与35kV级绕组的接法否则，即使容量对，电压比也对，变压器也无 法使用，接法不对，变压器无法与输电系统并网3) .国内10、6、3与0.4kV输电与配电系统相量也有两种相位在上海地区，有一种10kV与 110kV输电系统电压相量差60°电气角，此时可采用110/35/10kV电压比与YN , yn0 , y10接法的 三相三绕组电力变压器，但限用三相三铁心柱式铁心4 ) [1][2][3].但要注意：单相变压器在联成三相组接法时，不能采用YNy0接法的三相组三相 壳式变压器也不能采用YNy0接法三相五柱式铁心变压器必须采用YN , yn0 , ynO接法时，在变压器内要有三相变压器2接成 角形接法的第四绕组，它的出头不引出（结构上要做电气试验时引出的出头不在此例）。
5） .不同联结组的变压器并联运行时，一般的规定是联结组别标号必须相同6） .配电变压器用于多雷地区时，可采用Yzn11接法，当采用z接法时，阻抗电压算法与YynO 接法不同，同时z接法绕组的耗铜量要多些Yzn11接法配电变压器的防雷性能较好7） •三相变压器采用四个卷铁心框时也不能采用YNyO接法8） .以上都是用于国内变压器的接法，如出口时应按要求供应合适的接法与联结组标号9） . 一般在高压绕组内都有分接头与分接开关相联因此，选择分接开关时（包括有载调压分接 开关与无励磁调压分接开关），必须注意变压器接法与分接开关接法相配合（包括接法、试验电压、 额定电流、每级电压、调压范围等）对YN接法的有载调压变压器所用有载调压分接开关而言，还 要注意中点必须能引出三、变压器连接组别©变压器的同一相高、低压绕组都是绕在同一铁芯柱上，并被同一主磁通链绕，当主磁通交变 时，在高、低压绕组中感应的电势之间存在一定的极性关系同名端：在任一瞬间，高压绕组的某一端的电位为正时，低压绕组也有一端的电位为正，这两 个绕组间同极性的一端称为同名端，记作“•”变压器联结组别用时钟表示法表示规定：各绕组的电势均由首端指向末端，高压绕组电势从A指向X，记为“ÈAX”，简记 为“ÈA”，低压绕组电势从a指向x，简记为“Èa”。
时钟表示法：把高压绕组线电势作为时钟的长针，永远指向“12 ”点钟，低压绕组的线电势作为 短针，根据高、低压绕组线电势之间的相位指向不同的钟点确定三相变压器联结组别的步骤是：① 根据三相变压器绕组联结方式（丫或y、D或d）画出高、低压绕组接线图（绕组按A、B、 C相序自左向右排列）；② 在接线图上标出相电势和线电势的假定正方向③ 画出高压绕组电势相量图，根据单相变压器判断同一相的相电势方法，将A、a重合，再画 出低压绕组的电势相量图（画相量图时应注意三相量按顺相序画）；④ 根据高、低压绕组线电势相位差，确定联结组别的标号Yy联结的三相变压器，共有YyO、Yy4、Yy8、Yy6、Yy1O、Yy2六种联结组别，标号为偶数Yd联结的三相变压器，共有Yd1、Yd5、Yd9、Yd7、Yd11、Yd3六种联结组别，标号为奇数 为了避免制造和使用上的混乱，国家标准规定对单相双绕组电力变压器只有110联结组别一种 对三相双绕组电力变压器规定只有YynO、Yd11、YNd11、YNyO和YyO五种标准组别的应用YynO组别的三相电力变压器用于三相四线制配电系统中，供电给动力和照明的混合负载；Yd11组别的三相电力变压器用于低压高于O.4kV的线路中；YNd11组别的三相电力变压器用于11OkV以上的中性点需接地的高压线路中；YNyO组别的三相电力变压器用于原边需接地的系统中；YyO组别的三相电力变压器用于供电给三相动力负载的线路中。
在变压器的联接组别中“Yn”表示一次侧为星形带中性线的接线，丫表示星形，n表示带中性线； “d”表示二次侧为三角形接线 11”表示变压器二次侧的线电压Uab滞后一次侧线电压UAB33O度 （或超前3O度）变压器的联接组别的表示方法是：大写字母表示一次侧（或原边）的接线方式，小写字母表示 二次侧（或副边）的接线方式丫（或y ）为星形接线，D （或d ）为三角形接线数字采用时钟表 示法，用来表示一、二次侧线电压的相位关系，一次侧线电压相量作为分针，固定指在时钟12点 的位置，二次侧的线电压相量作为时针Yn , d11”，其中11就是表示：当一次侧线电压相量作为分针指在时钟12点的位置时，二次侧 的线电压相量在时钟的11点位置也就是二次侧的线电压Uab滞后一次侧线电压UAB330度（或 超前30度）变压器接线方式有4种基本连接形式：“Y。
