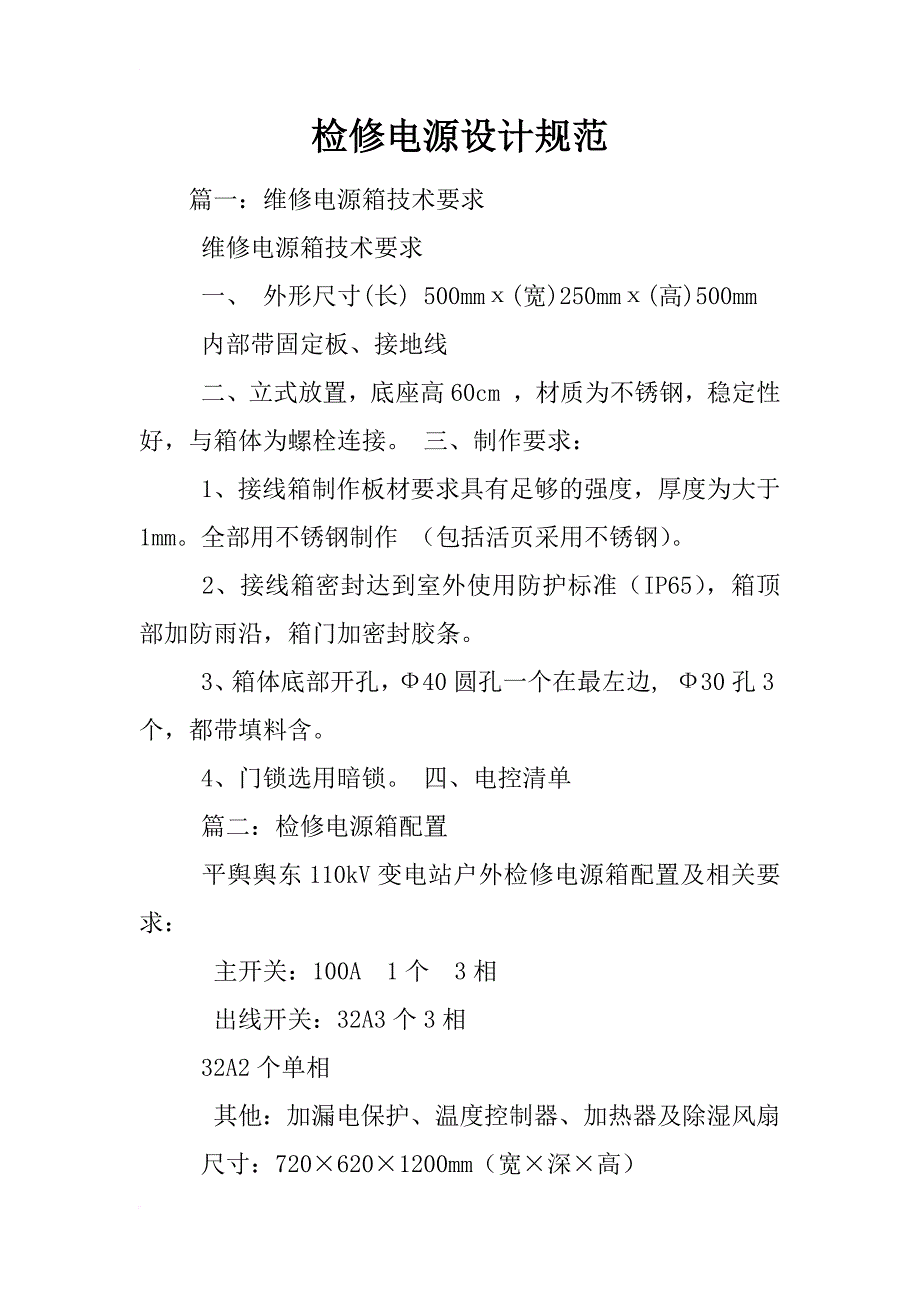

检修电源设计规范检修电源设计规范篇一：维修电源箱技术要求维修电源箱技术要求 一、 外形尺寸(长) 500mmх(宽)250mmх(高)500mm 内部带固定板、接地线 二、立式放置，底座高 60cm ，材质为不锈钢，稳定性好，与箱体为螺栓连接 三、制作要求： 1、接线箱制作板材要求具有足够的强度，厚度为大于 1mm全部用不锈钢制作 （包括活页采用不锈钢） 2、接线箱密封达到室外使用防护标准（IP65） ，箱顶部加防雨沿，箱门加密封胶条 3、箱体底部开孔，Ф40 圆孔一个在最左边, Ф30 孔3 个，都带填料含 4、门锁选用暗锁 四、电控清单 篇二：检修电源箱配置 平舆舆东 110kV 变电站户外检修电源箱配置及相关要求： 主开关：100A 1 个 3 相 出线开关：32A3 个 3 相 32A2 个单相 其他：加漏电保护、温度控制器、加热器及除湿风扇 尺寸：720×620×1200mm（宽×深×高） 驻马店市华宇电力设计有限公司 篇三：检修电源箱招标技术要求 招标邀请号： 华能海南发电股份有限公司 华能东方电厂 检修电源箱及就地控制箱 招标文件 第三卷 技术规范 买 方：华能海南发电东方电厂 设计方： 卖 方： 日 期： 目 录 1、总则 ... 1 2、设备规范 ... 1 3、设计条件与环境条件 .. 1 4、技术要求 ... 3 5、质量保证与试验 .4 6、包装，运输和储存 .. 5 7、供货范围 ... 6 8、技术文件 ... 6 9 售后服务 ... 6 10 投标要求 ... 7 11 投标人需要说明其他的问题……………………………………………. 9 1、总则本规范书的使用范围，仅限于华能东方电厂一期2×350MW 燃煤机组工程的检修电源箱、照明配电箱、皮带就地控制箱、除尘器控制、除大块控制箱、滚轴筛控制箱等的招标。
本规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标人应保证提供符合本规范和工业标准的优质产品如投标人没有以书面形式对本规范书的条文提出异议，那么招标方可以认为投标人提出的产品完全满足本规范书的要求 在签订合同之后，需方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由供、需双方共同商定 本招标文件所使用的标准如遇与投标人与执行的标准发生矛盾时，按较高标准执行 2、设备规范 设备名称：检修电源箱、照明配电箱、皮带就地控制箱、除尘器控制箱、除大块控制箱、滚轴筛控制箱等 设备规范详见本技术规范第 8 条的供货范围清单 3、设计条件与环境条件 总的情况 华能东方电厂位于海南省西部东方市境内，厂址位于东方市南约 9km 处小洲塘规划容量 4×300MW 级超临界燃煤机组，一期建设 2×350MW 超临界燃煤机组 本期工程简介 华能东方电厂一期工程安装两台 350MW 超临界燃煤发电机组，发电机以发电机—变压器组接入厂内 220kV GIS室内配电装置，一期工程为双母(转载于: 小 龙文档 网:检修电源设计规范)线接线，GIS 配电装置并已经预留双母双分段扩建条件。
交通运输 华能东方电厂位于海南省西部东方市境内，西临北部湾电厂东面约和 处有海榆西线和环岛西线高速公路自北向南通过，已经建成的疏港工业大道从厂址东面约 200m 处通过电厂北面约处有全国最大的深水港――东方八所港 高压系统参数[连接到主变（发电机升压变）高压端子] a）系统额定电压： 220kV b）系统短路电流： 50kA c）系统频率：50 Hz 厂用电系统电压 （1）中压： 中压系统为三相 50Hz；额定功率为 200kW 及以上电动机的额定电压为 6kV （2）低压： 主厂房低压为 400V 三相三线 50Hz；额定功率为200kW 以下电动机的额定电压为 380V；交流控制电压为单相 220V，电压允许变化范围为-15%～+10%Ue 直流控制电压为 110V，来自 110V 直流系统，电压允许变化范围为 94～121V （3）设备照明和维修电压： 设备照明由单独的 6300/400V 照明/检修变压器引出；维修插座电源额定电压为 400/230V、50Hz 气象条件 东方市气象站主要气象要素如下(1971～XX 年)： 多年极端最高气温 多年平均气温 ℃ 多年极端最低气温 多年平均相对湿度 多年最小相对湿度 多年年平均蒸发量 多年年平均降雨量 多年 1d 最大降雨量 ℃ 79 % 21 % mm mm mm mm m/s() mm () ℃ 多年平均气压 hPa 多年年最大降水量 多年最大一次降雨量 多年实测 10min 平均最大风速 多年瞬时极大风速 m/s (S) 采用东方市多年实测最大 10min 平均最大风速资料统计得到 50 年一遇 10min 平均最 大风速 m/s查全国基本风压分布图得到东方市 50 年一遇风压为/m2，推算出 50 年一遇 10min 平均最大风速 多年平均风速 m/s 多年年平均日照时数 多年年平均大风日数 多年最长一次连续降雨日数 多年年平均雾日数 多年年平均雷暴日数 多年年平均降雨日数 4 d 79 d 120 d 2628 h 16 d 18 d m/s 全年主导风向 NE (频率为 22%) 夏季主导风向 S (频率为 34%) 冬季主导风向 NNE (频率为 40%) 其他使用条件 厂区地震基本烈度为度，按 6 度设防。
地面水平加速度： 地面垂直加速度： 考虑水平和垂直同时作用，其安全系数≮ 污秽等级： III 级 系统额定频率： 50Hz 4、技术要求 执行标准 设备的设计和制造应符合现行的有关国家标准和部颁标准，这些标准是： GB7251 《低压成套开关设备》 GB9466 《低压成套开关设备基本试验方法》 IEC439 低压开关设备和控制设备装置及有关 IEC 国标部标等标准 其他有关国标及专业标准 从订货之日至供方开始制造之日的这段时间，需方有权提出因规程、规范和标准发生变化而产生的补充要求，供方应遵守这些要求，且不论需方知道与否，供方有责任及 。
