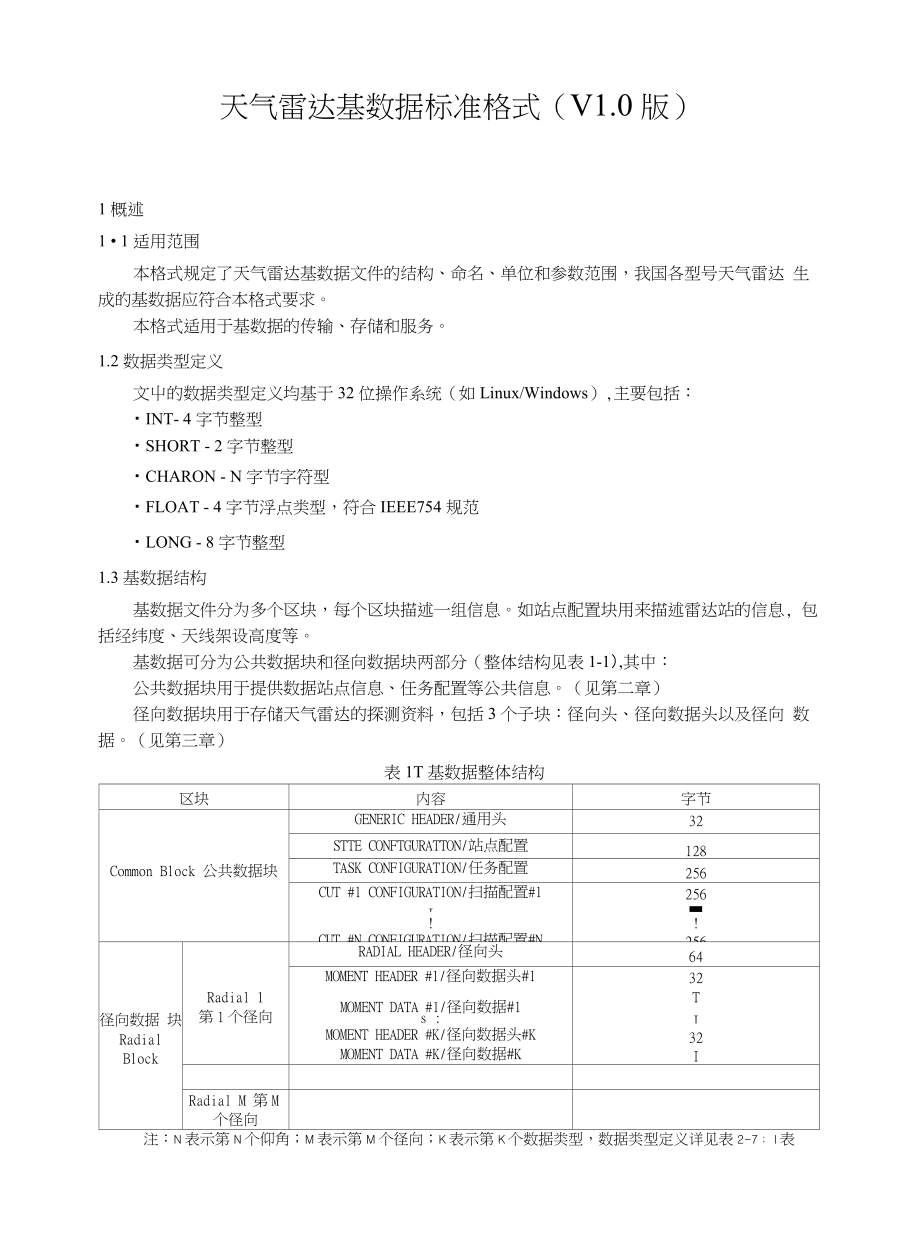

天气雷达基数据标准格式（V1.0版）1概述1 • 1适用范围本格式规定了天气雷达基数据文件的结构、命名、单位和参数范围，我国各型号天气雷达 生成的基数据应符合本格式要求本格式适用于基数据的传输、存储和服务1.2数据类型定义文中的数据类型定义均基于32位操作系统（如Linux/Windows）,主要包括：・INT- 4字节整型・SHORT - 2字节整型・CHARON - N字节字符型・FLOAT - 4字节浮点类型，符合IEEE754规范・LONG - 8字节整型1.3基数据结构基数据文件分为多个区块，每个区块描述一组信息如站点配置块用来描述雷达站的信息, 包括经纬度、天线架设高度等基数据可分为公共数据块和径向数据块两部分（整体结构见表1-1）,其中：公共数据块用于提供数据站点信息、任务配置等公共信息见第二章）径向数据块用于存储天气雷达的探测资料，包括3个子块：径向头、径向数据头以及径向 数据见第三章）表1T基数据整体结构区块内容字节GENERIC HEADER/通用头32STTE CONFTGURATTON/站点配置128Common Block 公共数据块TASK CONFIGURATION/任务配置256CUT #1 CONFIGURATION/扫描配置#1I•256■1!CUT #N CONFIGURATION/扫描配置#N!256RADIAL HEADER/径向头64MOMENT HEADER #1/径向数据头#132径向数据 块RadialBlockRadial 1第1个径向MOMENT DATA #1/径向数据#1s :TJMOMENT HEADER #K/径向数据头#K32MOMENT DATA #K/径向数据#KIRadial M 第M个径向注：N表示第N个仰角；M表示第M个径向；K表示第K个数据类型，数据类型定义详见表2-7； I表示径向数据长度，参见表3-1中的数据长度说明。
2公共数据块公共数据块用于描述数据采集所需的参数，如雷达站点信息和任务配置参数等详细描述 见表2-1 o表2-1公共数据块列表BLOCK区块BYTES字节REMARKS 描述GENERIC HEADER通用头块32文件格式版木、文件类型等信息，见表2-2SITE CONFIG站点配置128雷达站点信息，见表2-3TASK CONFIG任务配置256扫描任务配置，见表2-4CUT CONFIG扫描配置256*N扫描配置信息，见表2-5注：N表示第N个扫描层，参见表2-5中的扫描层数说明2. 1通用头块通用头块用于标识文件的类别，内容主要包括文件格式版本、文件类型等信息，共32字节 见表2-2o表2-2通用头块序号FIELD NAME字段名TYPE/BYTES 类型/字节数UNIT 单位RANGE 范围REMARKS 描述01Magic Number魔术字1NTN/A不适用0x4D545352固定标志，用來指示 雷达数据文件02Major Version 主版本号SHORTN/A不适用0〜6553603Minor Version 次版本号SHORTN/A不适用0〜6553604Generic Type文件类型1NTN/A不适用1〜21 ■基数据文件；2-气象产品文件；05Product Type产品类型INTN/A不适用1 〜100文件类型为1时此字 段无效。
06Reserved保留字段16 BytesN/A不适用N/A2. 2站点配置块站点配置块用于描述雷达站信息，共128字节详见表2・3表2-3站点配置块序号FIELD NAME 字段名称TYPE/BYTES 类型/字节数UNIT 单位RANGE 范围REMARKS 描述01Site Code站号CHAR*8N/A 不适用ASCII站号具冇唯一性，用 來区别不同的雷达 站，如Z901002Site Name 站点名称C11AR*32N/A 不适用ASCII站点名称,如Beijing03Latitude 纬度FLOATe egr度De-90. 000000 -90.000000雷达站夭线所在位置 纬度04Longitude经度FLOATDegree 度-180.000000〜180. 000000雷达站天线所在位置 经度05Antenna Height 夭线高度INTMeter 米0 〜9000天线馈源水平时海拔 高度06Ground HeightINTMeter0 〜9000宙达塔楼地面海拔高 地而面度米度07Frequency 工作频率FLOATMHz 兆赫1.00 〜999, 000. 0008Beam Width llori 水平波束宽度FLOATe egr度De0. 10〜2. 0009Beam Width Vert 乖貢波束宽度FLOATDegree 度0. 10〜2. 0010RDA VersionRDA版本号INTN/A 不适用N/A雷达数据采集软件版本号11Radar Type 雷达类型SHORTN/A 不适用N/A1 - SA2 - SB3- SC4- SAD33- CA34- CB35 -CC36 - CCJ37-CD12Reserved 保留字段54 BytesN/A 不适用N/A2. 4任务配置块任务配置块提供雷达扫描任务一般信息，主要包括PPI、RHI以及扇扫等，共256字节。
详见表2-4 o表2-4任务配置块序号FIELD NAME 字段名称TYPE 类别UNIT 单位RANGE 范围REMARKS 描述01Task Name 任务名称CI1AR*32N/A 不适用ASCII任务名称，如VCP2102Task Description 任务描述CHAR*128N/A 不适用ASCII03Polarization Type 极化方式INTN/A 不适用1〜41 -水平极化2 -垂直极化3 -水平/垂直同吋4 -水平/垂宜交替04Sean Type 扫描任务类型INTN/A 不适用0〜60 -体扫1 -单层PPI2 -单层RII13 -单-层扇扫4 -扇体扫5 -多层RHI6 -手工扫描05Pulse Width 脉冲宽度TNTNanoseco nd 纳秒1〜10000发射脉冲宽度06Sean Start Time 扫描开始时间TNTSecond秒0〜扫描开始时间为UTC标准 时间计数，1970年1月1H 0时为起始计数基准点07Cut Number 扫描层数INTN/A 不适用1 〜256根据扫描任务类型确定的 扫描层数08Horizontal Noise 水平通道噪声FLOATdBm 分贝亳瓦-100. 00〜0. 00水平通道的噪声电平 序号FIELD NAME 字段名称TYPE 类别UNIT 单位RANGE 范围REMARKS 描述09Vertical Noise 垂直通道噪声FLOATdBm 分贝毫瓦-100. 00〜0. 00垂直通道的噪声电平10Horizontal Calibration 水平通道标定值FLOATdB 分贝0. 00〜200. 00水平通道的反射率标定常 数11Vertical Cali bration 垂直通道标定值FLOATdB 分贝0. 00〜200. 00垂直通道的反射率标定常 数12Horizontal NoiseTemperature 水平通道噪声温度FLOATK 开氏温标0. 00〜800. 0013Vertical NoiseTemperature 垂直通道噪声温度FLOATK 开氏温标0. 00〜 800. 0014ZDR CalibrationZDR标定偏差FLOATdB 分贝-10. 00〜10. 0015P1I1DP Calibration 差分相移标定偏差FLOATDegree度-180. 00〜180. 0016LDR Calibration 系统LDR标定偏差FLOATdB 分贝-60 〜017Reserved 保留字段40 BytesN/A 不适用N/A2. 5扫描配置块扫描配置块提供具体扫描配置信息，每扫描配置块由256字节组成。
详见表2-5对于扫描任务来说，通常包括不止一个仰角或方位角，多个扫描的配置块依次排列在任务 配置块后面表2-5扫描配置块序号FIELD NAME 字段名称TYPE 类型UNIT 单位RANGE 范围REMARKS 描述01Process Mode 处理模式INTN/A 不适用1〜21 - PPP2 - FFT02Wave Form 波形类别INTN/A 不适用0〜60 - CS连续监测1 - CD连续多普勒2 - CDX多普勒扩展3 - Rx Test4 - BATCH批模式5 - Dual PRF双PRF6 - Staggered PRT 参差PRT03PRF #1脉冲重复频率1FLOATHz 赫兹1 〜3000对于Batch.双PRF和参差PRT模 式，表示高PRF值对于其它单PRF模式，表示唯 —•的PRF值04PRF #2脉冲重复频率2FLOATHz 赫兹1 〜3000对Batch、双PRF和参差PRT模 式,表示低PRF值对其它单PRF模式，无效05Dealiasing Mode 速度退模糊方法INTN/A 不适用1~41 -单PRF2 -双PRF3:2模式3 -双PRF4:3模式4 -双PRF 5:4模式06Azimuth 方位角FLOATT0. 00〜360. 00RHI模式的方位角 序号FIELD NAME 字段名称TYPE 类型UNIT 单位RANGE 范围REMARKS 描述07Elevation 俯仰角FLOATDegree 度-2. 00 〜90. 00PPI模式的俯仰角08Start Angle 起始角度FLOATDegree 度TO. 00〜。
