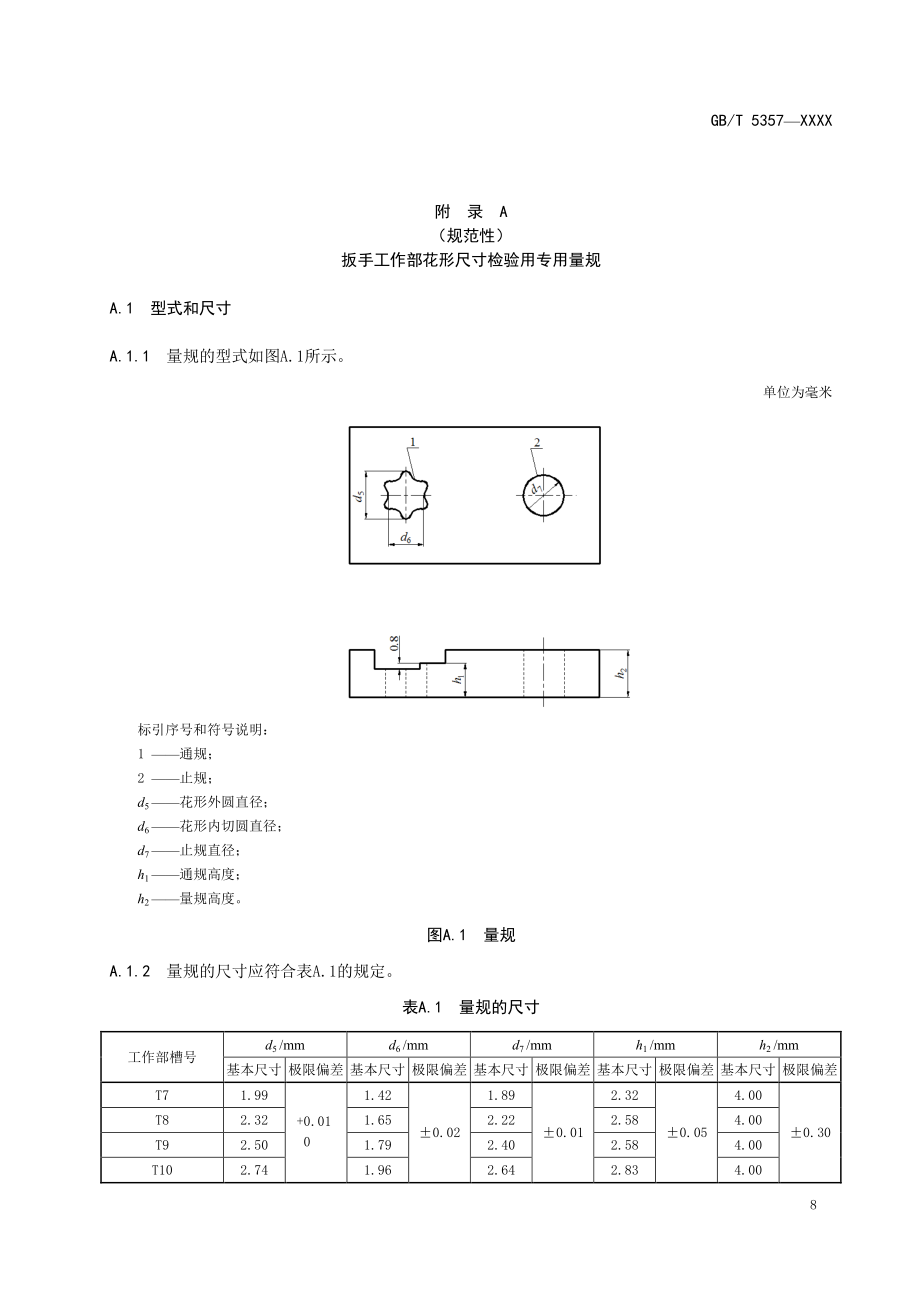

GB/T 5357XXXX 8 A A 附 录 A （规范性） 扳手工作部花形尺寸检验用专用量规 A.1 型式和尺寸 A.1.1 量规的型式如图A.1所示 单位为毫米 标引序号和符号说明： 1 通规； 2 止规； d5 花形外圆直径； d6 花形内切圆直径； d7 止规直径； h1 通规高度； h2 量规高度 图A.1 量规 A.1.2 量规的尺寸应符合表A.1的规定 表A.1 量规的尺寸 工作部槽号 d5 /mm d6 /mm d7 /mm h1 /mm h2 /mm 基本尺寸 极限偏差 基本尺寸 极限偏差 基本尺寸 极限偏差 基本尺寸 极限偏差 基本尺寸 极限偏差 T7 1.99 +0.01 0 1.42 0.02 1.89 0.01 2.32 0.05 4.00 0.30 T8 2.32 1.65 2.22 2.58 4.00 T9 2.50 1.79 2.40 2.58 4.00 T10 2.74 1.96 2.64 2.83 4.00 GB/T 5357XXXX 9 表A.1 量规的尺寸（续） 工作部槽号 d5 /mm d6 /mm d7 /mm h1 /mm h2 /mm 基本尺寸 极限偏差 基本尺寸 极限偏差 基本尺寸 极限偏差 基本尺寸 极限偏差 基本尺寸 极限偏差 T15 3.28 +0.01 0 2.34 0.02 3.18 0.01 2.96 0.05 4.00 0.30 T20 3.86 2.76 3.76 3.09 4.00 T25 4.43 3.15 4.28 3.34 4.00 T27 4.99 3.55 4.84 3.59 4.00 T30 5.52 3.94 5.37 3.98 6.00 T40 6.65 4.73 6.45 4.11 6.00 T45 7.82 5.54 7.62 4.61 6.00 T50 8.84 6.15 8.64 5.37 6.00 T55 11.23 7.91 10.98 5.85 10.00 T60 13.26 9.45 13.01 8.42 10.00 T70 15.54 11.04 15.29 9.20 10.00 T80 17.37 12.77 17.49 9.20 10.00 T90 20.16 14.38 19.91 9.20 10.00 T100 22.37 15.96 22.12 9.20 10.00 A.2 要求 A.2.1 量规应采用GB/T 1298规定的碳素工具钢或其他已经证明同样适用的材料。
A.2.2 量规的硬度应不低于60 HRC GB/T 5357XXXX 10 B B 附 录 B （规范性） 扭矩试验块 B.1 型式和尺寸 B.1.1 扭矩试验块孔的型式如图B.1所示 标引符号说明： d8 花形外圆直径； d9 花形内切圆直径； r3 花形内凹半径； r4 花形外凸半径 图B.1 扭矩试验块孔 B.1.2 扭矩试验块孔的尺寸应符合表B.1的规定 表B.1 扭矩试验块孔的尺寸 工作部槽号 d8 /mm d9 /mm r3 /mm r4 /mm 基本尺寸 极限偏差 基本尺寸 极限偏差 基本尺寸 极限偏差 基本尺寸 极限偏差 T7 2.11 +0.023 0 1.43 +0.023 0 0.46 0 -0.023 0.15 0 -0.023 T8 2.43 1.67 0.50 0.17 T9 2.62 1.81 0.55 0.20 T10 2.86 1.98 0.59 0.23 T15 3.39 2.35 0.70 0.27 T20 3.98 2.76 0.80 0.30 T25 4.57 3.17 0.91 0.34 T27 5.13 3.57 1.10 0.39 T30 5.65 3.96 1.18 0.45 T40 6.82 4.77 1.42 0.54 T45 7.99 5.56 1.78 0.57 T50 9.00 6.17 1.80 0.68 GB/T 5357XXXX 11 表B.1 扭矩试验块孔的尺寸（续） 工作部槽号 d8 /mm d9 /mm r3 /mm r4 /mm 基本尺寸 极限偏差 基本尺寸 极限偏差 基本尺寸 极限偏差 基本尺寸 极限偏差 T55 11.42 +0.023 0 7.93 +0.023 0 2.66 0 -0.023 0.76 0 -0.023 T60 13.50 9.48 2.87 1.07 T70 15.79 11.08 3.47 1.19 T80 17.84 12.67 3.63 1.52 T90 20.27 14.23 4.46 1.52 T100 22.48 15.82 4.91 1.72 B.2 要求 B.2.1 扭矩试验块应采用符合GB/T 1298规定的T10或T10A钢制造。
B.2.2 扭矩试验块的硬度应不低于60 HRC。
