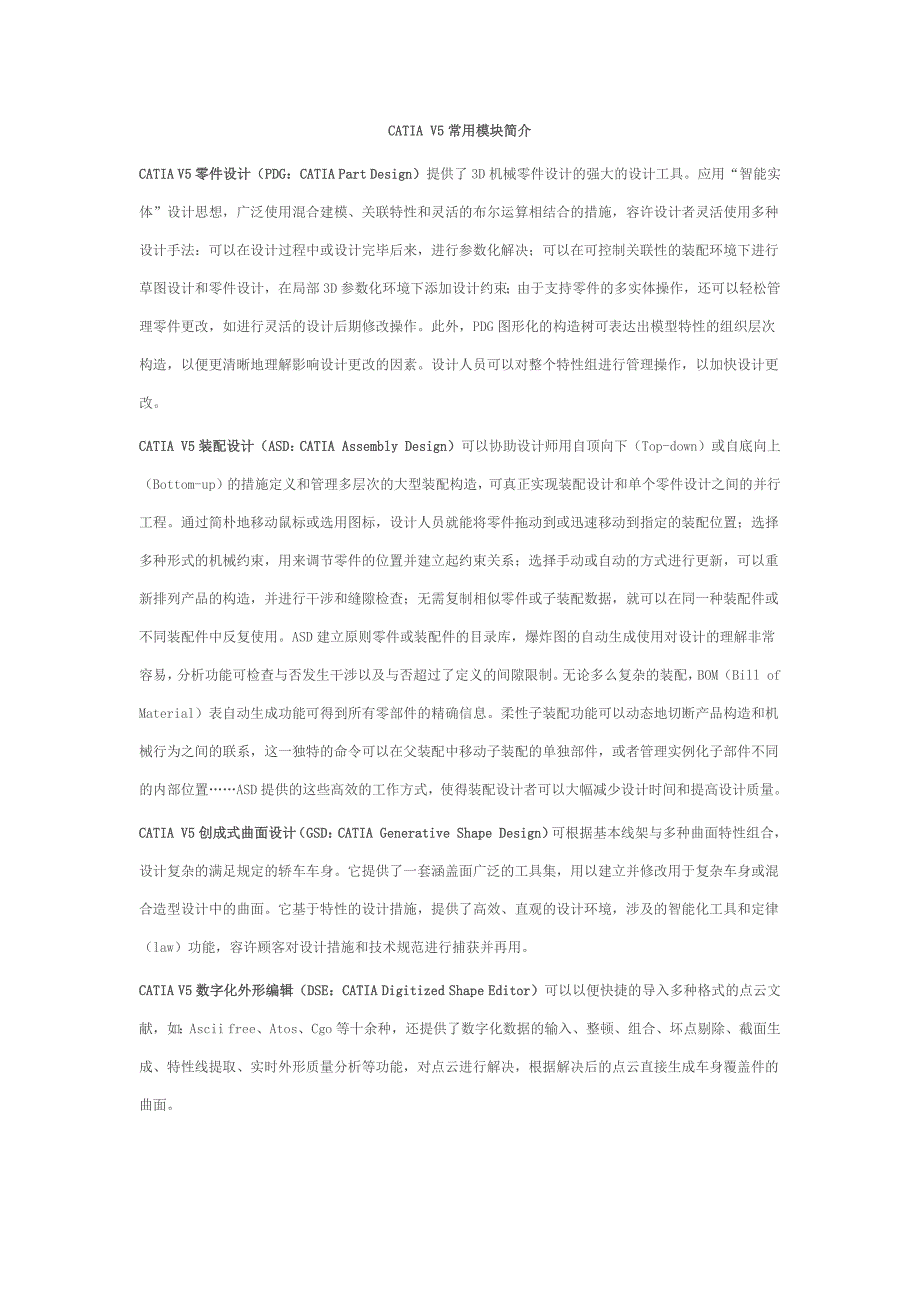

CATIA V5常用模块简介CATIA V5零件设计（PDG：CATIA Part Design）提供了3D机械零件设计的强大的设计工具应用“智能实体”设计思想，广泛使用混合建模、关联特性和灵活的布尔运算相结合的措施，容许设计者灵活使用多种设计手法：可以在设计过程中或设计完毕后来，进行参数化解决；可以在可控制关联性的装配环境下进行草图设计和零件设计，在局部3D参数化环境下添加设计约束；由于支持零件的多实体操作，还可以轻松管理零件更改，如进行灵活的设计后期修改操作此外，PDG图形化的构造树可表达出模型特性的组织层次构造，以便更清晰地理解影响设计更改的因素设计人员可以对整个特性组进行管理操作，以加快设计更改CATIA V5装配设计（ASD：CATIA Assembly Design）可以协助设计师用自顶向下（Top-down）或自底向上（Bottom-up）的措施定义和管理多层次的大型装配构造，可真正实现装配设计和单个零件设计之间的并行工程通过简朴地移动鼠标或选用图标，设计人员就能将零件拖动到或迅速移动到指定的装配位置；选择多种形式的机械约束，用来调节零件的位置并建立起约束关系；选择手动或自动的方式进行更新，可以重新排列产品的构造，并进行干涉和缝隙检查；无需复制相似零件或子装配数据，就可以在同一种装配件或不同装配件中反复使用。
ASD建立原则零件或装配件的目录库，爆炸图的自动生成使用对设计的理解非常容易，分析功能可检查与否发生干涉以及与否超过了定义的间隙限制无论多么复杂的装配，BOM（Bill of Material）表自动生成功能可得到所有零部件的精确信息柔性子装配功能可以动态地切断产品构造和机械行为之间的联系，这一独特的命令可以在父装配中移动子装配的单独部件，或者管理实例化子部件不同的内部位置……ASD提供的这些高效的工作方式，使得装配设计者可以大幅减少设计时间和提高设计质量CATIA V5创成式曲面设计（GSD：CATIA Generative Shape Design）可根据基本线架与多种曲面特性组合，设计复杂的满足规定的轿车车身它提供了一套涵盖面广泛的工具集，用以建立并修改用于复杂车身或混合造型设计中的曲面它基于特性的设计措施，提供了高效、直观的设计环境，涉及的智能化工具和定律（law）功能，容许顾客对设计措施和技术规范进行捕获并再用CATIA V5数字化外形编辑（DSE：CATIA Digitized Shape Editor）可以以便快捷的导入多种格式的点云文献，如：Ascii free、Atos、Cgo等十余种，还提供了数字化数据的输入、整顿、组合、坏点剔除、截面生成、特性线提取、实时外形质量分析等功能，对点云进行解决，根据解决后的点云直接生成车身覆盖件的曲面。
CATIA V5自由曲面设计（FSS：CATIA Freestyle Shape）提供了大量基于曲面的实用工具，容许设计师迅速生成具有特定风格的外形及曲面交互式外形修形功能甚至可使设计师更为以便地修改、光顺和修剪曲线和曲面借助于多种面向汽车行业的曲线曲面诊断工具、可以实时检查曲线曲面的质量由于系统提供了一种可自由匹配的几何描述，支持NURBS和Bezier数学体现，因而设计师可直接地解决修剪后的曲面，同步保持同其基本外形的有关性这就大大提高了从最初2D造型图的平面型线构思到最后的3D模型生成这一过程的效率CATIA V5管路设计（PIP：CATIA Piping Design）提供完整的工具用于创立、修改和分析管路设计，并进行建档和管理，该工具重要用于创立能捕获所有合适设计信息和意图的智能化管路布置，自动放置弯管、弯头、三通和减压阀等原则部件，这种智能化的管路设计功能可使设计人员更高效地实现设计过程并对设计内容进行验证PIP功能驱动的设计可保证设计意图在任何修改中得到贯彻，与设计规则引擎的集成可实现设计过程的自动化，并可保证公司的原则在整个设计过程中得到较好地贯彻CATIA V5电气导线布线设计（EWR：CATIA Electrical Wire Routing）根据电气信号的功能定义，在数字化样机中进行电缆布局的定义和管理，专门用于电气系统的物理形状设计，容许设计人员在虚拟环境下解决复杂布线问题，同步使链接物理电气系统与其功能性定义成为也许。
针对电缆布线的广泛性，EWR提供了线束的3D设计功能，设计人员可以在虚拟环境特别是在虚拟维护操作过程中随意提取物理电缆的功能性用途CATIA V5电气线束安装设计（EHI： CATIA Electrical Harness Installation）是一种专门用于在3D虚拟环境下进行电气装置物理形状设计的产品，自然地，电气设计从机械设计环境开始，然后两者完全集成在3D环境和电气装置之间可以很以便地进行关联，也可以很以便地修改EHI提供了一系列带有几何及电气属性的原则件，可以在机械装配中进行线束设计，因此可以得到完整的涉及电气系统的3D电子样机由于与机械装配的集成，电气线束可以连接在电气设备上，也可以连接在机械部件上设计人员可以充足享有了电气设计与机械装配完全集成的带来的益处CATIA V5电气线束展平设计（EHF：CATIA Electrical Harness Flattening）可以将EHI创立的3D线束展平，并产生有关的2D工程图，以进行检查和归档EHF提供了一整套工具来根据位置解决线束的不同线段以得到多种解决方案，容许设计人员根据线段的刚性状况来决定是展开，还是继续保存原始弯曲形状。
而EHI所定义的3D机械约束关系仍然保存，因此该线段的弯曲半径和长度仍是被约束的CATIA V5电气元件库设计（ELB：CATIA Electrical Library）专用于建立和管理电气系统库，如连接件、电气设备、电缆束支架、电缆等，以便定义电气装置容许设计人员扩展机械零件和装配件使其带有电气属性以定义成为电气设备，使用的目录库是机械和电气共用的除管理电气目录库以外，ELB还可以根据CSV文献中电气属性及数字化电气系统中设备安装匹配规则等有关定义，批解决方式生成电缆定义，涉及电气特性和属性，以及在设计电气系统时集成电气设备所需的兼容规则的管理等CATIA V5电子样机漫游设计（DMN：CATIA DMU Navigator）使设计人员可以通过最优化的观测、漫游和交流功能实现高档协同的DMU检查、打包和预装配等提供的大量工具（如添加注释、超级链接、制作动画、发布及网络会议功能）使得所有波及DMU检查的团队成员可以很容易地进行协同工作高效的3D漫游功能保证了在整个团队中进行管理和选择DMU的能力DMN指令自动执行和用可视化文献迅速加载数据的功能大大提高设计效率批解决模式的运用进一步改善了存储管理。
借助与其他DMU产品的本质集成，使完整的电子样机审核及仿真成为也许，满足设计人员解决任何规模电子样机（如轿车等大型装配体）的需求CATIA V5电子样机优化设计（DMO：CATIA DMU Optimizer）可以生成零件或装配件的几何描述替代体，以减少模型数据量，或更好地满足特定应用的特殊规定通过只保存外部描述的方式，生成数据量少而体现精确的零件或装配件在与供应商交流时仅提供零件简朴的外形信息，保护商业技术机密零件外形信息还可以转换成体积信息来做DMU仿真分析通过运动包络体或计算剩余空间大小的措施可以很以便地得到下一步设计的可用空间对这样生成的模型很容易进行管理，设计人员可以保存，并在对DMU进行检查和分析时重新调用CATIA V5电子样机装配模拟设计（FIT：CATIA DMU Fitting Simulator）用来定义、模拟和分析装配过程和拆卸过程，通过模拟维护修理过程的可行性（安装/拆卸）来校验原始设计的合理性FIT可以产生拆卸预留空间等信息以便于将来的设计修改，还可以协助标记和拟定装配件的拆卸途径FIT所提供的的模拟和分析工具可以满足产品设计、再生运用、服务和维护等各部门的具体规定，直观显示、仿真和动画制作等功能为销售、市场和培训等部门提供了有益的协助。
CATIA V5电子样机运动机构模拟设计（KIN：CATIA DMU Kinematics Simulator）通过调用大量已有的多种种类的运动副或者通过自动转换机械装配约束条件而产生的运动副，对任何规模的电子样机进行运动机构定义通过运动干涉检查和校核最小间隙来进行机构运动分析KIN可以生成运动零件的轨迹、扫掠体和包络体以指引将来的设计它还可以通过与其他DMU产品的集成做更多复杂组合的运动仿真分析，可以满足从机械设计到功能评估的各类工程设计人员的需要CATIA V5电子样机空间分析设计（SPA：CATIA DMU Space Analysis）使用先进的干涉检查与分析工具、高档的断面分析工具、测量工具、距离分析工具和3维几何对比工具等进行最佳的DMU校验SPA以交互式或以批解决方式进行碰撞、间隙及接触等干涉检查计算，并得到更为复杂和详尽的分析成果距离分析和3D几何模型对比工具可以分析比较3D几何模型并将成果进行可视化显示，运用剖面观测器，设计人员可以对计算成果进行剖视，并在剖面上进行测量以便更进一步的理解并评估被比较对象之间的差别SPA通过与CATIA目的管理器（COM）的集成，还可以进行质量和惯性等物理性质的测量及计算。
SPA先进的校验功能，保证其可以解决电子样机审核及产品总成过程中常常遇到的问题，可以对产品的整个生命周期（从设计到维护）进行考察CATIA V5人体模型构造（HBR：CATIA Human Builder）在虚拟环境中建立和管理原则的数字化“虚拟”人体模型，以在产品生命周期的初期进行人机工程的交互式分析HBR提供的工具涉及：人体模型生成、性别和身高比例定义、人机工程学产品生成、人机工程学控制技术、动作生成及高档视觉仿真等一种和谐的顾客接口保证了人体因素分析可以由非人体分析专家进行研究HBR可以满足来自轿车、工厂设计和电气产品等行业的设计工程师、技术支持维修工程师和概念设计师等不同工业界人士的需要有效地将HBR与HAA（人体行为分析）、HME（人体模型测量编辑）及HPA（人体姿态分析）结合起来可以生成更高档的人体模型，得到更详尽的分析成果，使设计更符合人机工程学对舒服性、功能性及安全性的规定这些产品的结合可觉得设计人员提供人体工程设计具体的解决方案CATIA V5人体行为分析（HAA：CATIA Human Activity Analysis）作为HBR的辅助模块，可以对处在虚拟环境中的人机互动进行特定的分析。
HAA的长处在于可以精确地预测人的行为它提供了多种高效的人体工程学分析工具和措施，可以全面分析人机互动过程中的所有因素CATIA V5人体模型测量编辑（HME：CATIA Human Measurements Editor）容许设计人员通过大量的先进人体测量学工具生成高档的顾客自定义的人体模型该模型依托它的指定目的人群，可以用于评价设计与其目的的吻合限度HME可以满足专业人机工程分析师、技术支持维护工程师等不同设计人员的需要CATIA V5人体姿态分析（HPA：CATIA Human Posture Analysis）可以定性和定量地分析人机工程学上的多种姿态人的整个身体及多种姿态可以从各个方面被全面系统地反复检查和分析，以评估驾驶者的舒服性，并可以与以发布的舒服性数据库中的数据进行比较，来检查、纪录和重放人体全身或局部的姿势，拟定有关人体的舒服度和可操作性界面和谐的对话框提供了人体模型各个部位的姿势信息，颜色编码技术可以通过使用不同的颜色标记，迅速发既有问题的区域，重新做出分析，并进行姿态优化HPA容许设计人员根据自己的实际应用，建立起自己的舒服度和强度数据库设计，来满足不同的需要。
