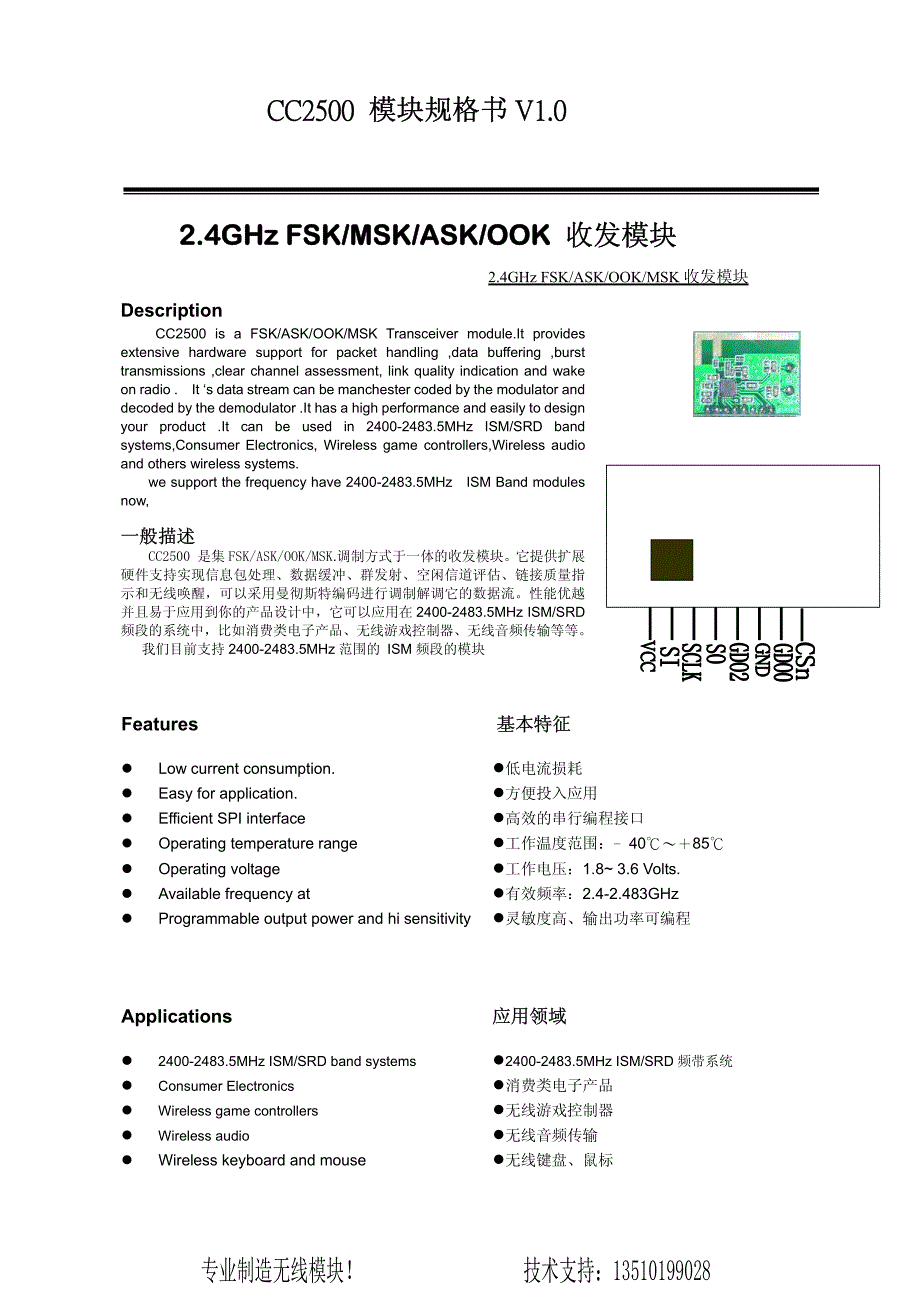

CC2500 模块规格书 V1.0 2.4GHz FSK/MSK/ASK/OOK 收发模块 2.4GHz FSK/ASK/OOK/MSK 收发模块 Description CC2500 is a FSK/ASK/OOK/MSK Transceiver module.It provides extensive hardware support for packet handling ,data buffering ,burst transmissions ,clear channel assessment, link quality indication and wake on radio . It ‘s data stream can be manchester coded by the modulator and decoded by the demodulator .It has a high performance and easily to design your product .It can be used in 2400-2483.5MHz ISM/SRD band systems,Consumer Electronics, Wireless game controllers,Wireless audio and others wireless systems. we support the frequency have 2400-2483.5MHz ISM Band modules now, 一般描述 CC2500 是集FSK/ASK/OOK/MSK .调制方式于一体的收发模块。
它提供扩展硬件支持实现信息包处理、数据缓冲、群发射、空闲信道评估、链接质量指示和无线唤醒，可以采用曼彻斯特编码进行调制解调它的数据流性能优越并且易于应用到你的产品设计中，它可以应用在 2400-2483.5MHz ISM/SRD频段的系统中，比如消费类电子产品、无线游戏控制器、无线音频传输等等我们目前支持 2400-2483.5MHz 范围的 ISM 频段的模块 Aplications 应用领域 z 2400-2483.5MHz ISM/SRD band systems ●2400-2483.5MHz ISM/SRD 频带系统 z Consumer Electronics ●消费类电子产品 z Wireless game controllers ●无线游戏控制器 z Wireless audio ●无线音频传输 z Wireless keyboard and mouse ●无线键盘、鼠标 Features 基本特征 z Low current consumption. ●低电流损耗 z Easy for application. ●方便投入应用 z Efficient SPI interface ●高效的串行编程接口 z Operating temperature range ●工作温度范围： ﹣ 40℃～＋ 85℃ z Operating voltage ●工作电压： 1.8~ 3.6 Volts. z Available frequency at ●有效频率： 2.4-2.483GHz z Programmable output power and hi sensitivity ●灵敏度高、输出功率可编程 专业制造无线模块！ 技术支持：13510199028 CC2500 模块规格书 V1.0 MO-CC2500 Pin Descriptions 管脚描述 Pin No Pin Name Pin Type Description 一般描述 1 VCC Power 1.8V-3.6V power 1.8~3.6电源 2 SI Digital Input Serial configuration interface, data input 串行配置接口，数据输入 3 SCLK Digital Input Serial configuration interface, clock input 串行配置接口，时钟输入 4 SO Digital Output Serial configuration interface, data output. 串行配置接口，数据输出 Optional general output pin when CSn is high CSn高电平时，可选通用输出 5 GDO2 Digital Output Digital output pin for general use: 通用数字信号输出： • Test signals • 测试信号 • FIFO status signals • 先进先出堆栈状态信号 • Clear Channel Indicator • 空闲信道指示 • Clock output, down-divided from XOSC • 时钟输出，从 XOSC分频 • Serial output RX data • 串行输出接收数据 6 GND Ground GND 地 7 GDO0 Digital I/O Digital output pin for general use: 通用数字信号输出： • Test signals • 测试信号 • FIFO status signals • 先进先出堆栈状态信号 • Clear Channel Indicator • 空闲信道指示 • Clock output, down-divided from XOSC • 时钟输出，从 XOSC分频 • Serial output RX data • 串行输出接收数据 • Serial input TX data • 串行输入发射数据 8 CSn Digital Input Serial configuration interface, chip select 串行配置接口，芯片选择 专业制造无线模块！ 技术支持：13510199028CC2500 模块规格书 V1.0 MO-CC2500 Absolute Maximum Ratings 极限参数 ▪Package Description 外型说明 ｜ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ▎ ￣ Name 名称 Dimension 尺寸 Name 名称 Dimension 尺寸 A 24mm+-0.5mm E 2.17mm B 19mm+-0.5mm F 3.6mm+-0.2mm C 8.8mm (Max) G 1.0mm D 2.0mm Parameter（参数） Rating（额定值） Units（单位） Supply Voltage（工作电压） 3.6 V DC Operating Temperature（工作温度） -40 to +85 ℃ 专业制造无线模块！ 技术支持：13510199028CC2500 模块规格书 V1.0 MO-CC2500 Application Circuit 典型应用电路 MCU Module Program 模块编程 1. Configuration Software 配置软件 CC2500 can be configured using the SmartRF® Studio software, available for download from . The SmartRF® Studio software is highly recommended for obtaining optimum register settings, and for evaluating performance and functionality. 可以利用 SmartRF® Studio 软件对 CC2500进行配置，该软件可以从网站下载。
SmartRF® Studio是被高度推荐用来获得最合适的寄存器配置，和用来评估模块性能和功能的软件 专业制造无线模块！ 技术支持：13510199028CC2500 模块规格书 V1.0 MO-CC2500 2. 4-wire Serial Configuration and Data Interface CC2500 is configured via a simple 4-wire SPI compatible interface (SI, SO, SCLK and CSn) where CC2500 is the slave. This interface is also used to read and write buffered data. All address and data transfer on the SPI interface is done most significant bit first CC2500是通过一个简单的 4线 SPI兼容接口 （ SI， SO， SCLK， CSn） 来配置， 这时 CC2500工作于 slave模式。
该接口也用于读写缓冲器的数据所有的地址和数据在 SPI口的传送都是从最高位开始的 专业制造无线模块！ 技术支持：13510199028CC2500 模块规格书 V1.0 MO-CC2500 Register access types 寄存器访问类型如下图： 3． Packet Format 数据包格式 4． Power on start-up sequence上电启动顺序 The power-up sequence is as follows (see Figure 11): • Set SCLK=1 and SI=0, to avoid potential problems with pin control mode . • Strobe CSn low / high. • Hold CSn high for at least 40µs. • Pull CSn low and wait for SO to go low (CHIP_RDYn). • Issue the SRES strobe. • When SO goes low again, reset is complete and the chip is in the IDLE state. power-up 的操作顺序如下： .设置 SCLK=1 和 SI=0，以避免 PIN 脚控制模式造成的潜在问题。
.设置 CSn 为低然后再拉高 .保持 CSn 为高至少 40us .将 CSn 拉低等待 SO 变低（ CHIP_RDYn） . .发送 SRES 命令 . .当 SO 再次变低后 ,复位工作就完成了 ,IC 处于 IDLE 状态 . 专业制造无线模块！ 技术支持：13510199028CC2500 模块规格书 V1.0 MO-CC2500 5． Output power levels 输出功率表： 专业制造无线模块！ 技术支持：13。
