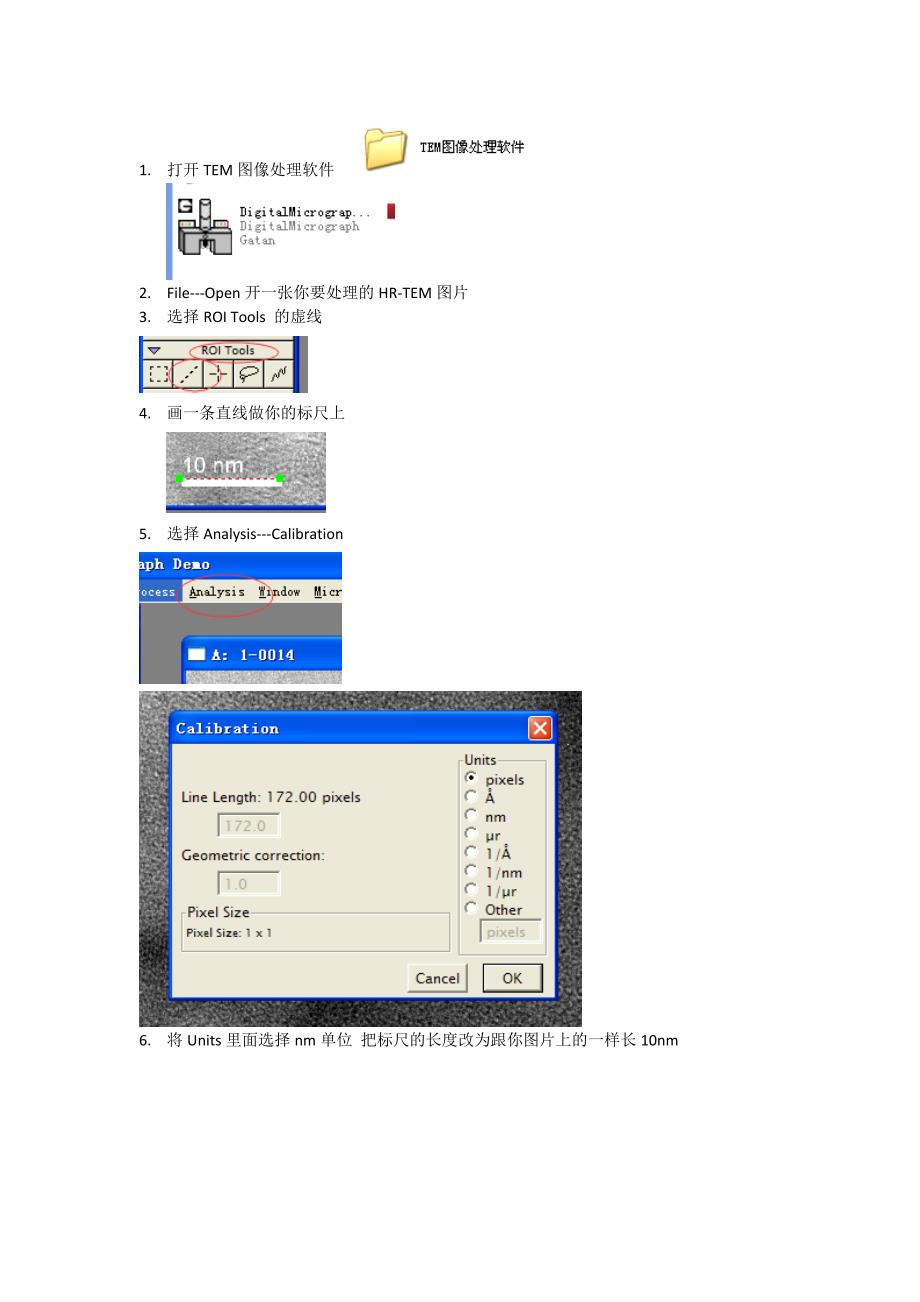

1. 打开TEM图像处理软件2. File---Open开一张你要处理的HR-TEM图片3. 选择ROI Tools 的虚线4. 画一条直线做你的标尺上5. 选择Analysis---Calibration6. 将Units里面选择nm单位 把标尺的长度改为跟你图片上的一样长10nm7. 后点击OK 看看右下角的L就表示你所做的线段长8. 之后你做的每一条选段在右下角都会显示其长度9. 图片方大，可以清晰的看到晶格，方便测量晶格间距10. 可以移动整张图片11. 可以移动所画的图形。
