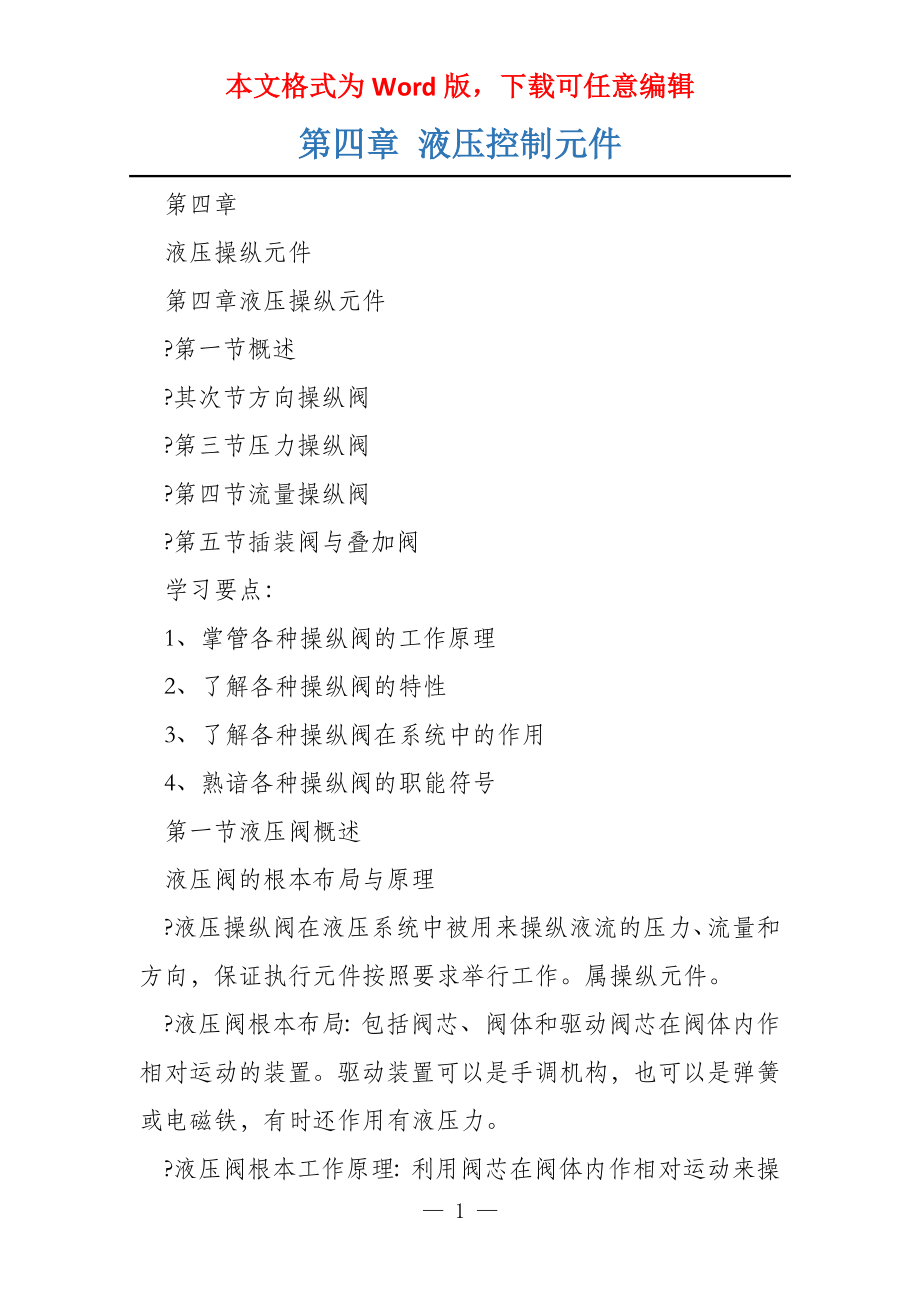

本文格式为Word版，下载可任意编辑第四章 液压控制元件 第四章 液压操纵元件 第四章液压操纵元件 ?第一节概述 ?其次节方向操纵阀 ?第三节压力操纵阀 ?第四节流量操纵阀 ?第五节插装阀与叠加阀 学习要点： 1、掌管各种操纵阀的工作原理 2、了解各种操纵阀的特性 3、了解各种操纵阀在系统中的作用 4、熟谙各种操纵阀的职能符号 第一节液压阀概述 液压阀的根本布局与原理 ?液压操纵阀在液压系统中被用来操纵液流的压力、流量和方向，保证执行元件按照要求举行工作属操纵元件 ?液压阀根本布局：包括阀芯、阀体和驱动阀芯在阀体内作相对运动的装置驱动装置可以是手调机构，也可以是弹簧或电磁铁，有时还作用有液压力 ?液压阀根本工作原理：利用阀芯在阀体内作相对运动来操纵阀口的通断及阀口的大小，实现压力、流量和方向的操纵流经阀口的流量q与阀口前后压力差Δp 和阀口面积A有关，始终得志压力流量方程；作用在阀芯上的力是否平衡那么需要概括分析 液压阀的分类 ?根据布局形式分类 –滑阀: 滑阀为间隙密封，阀芯与阀口存在确定 的密封长度，因此滑阀运动存在一个死区。
–锥阀: 锥阀阀芯半锥角一般为12°~20 °，阀口关闭时为线密封，密封性能好且动作灵敏 –球阀: 性能与锥阀根本一致 液压阀的分类 按用途来分： 1、方向操纵阀：如单向阀、换向阀等 用来操纵液流的滚动方向 2、压力操纵阀：如溢流阀、减压阀、依次阀、压力继电器等 用来操纵系统的压力或用压力的大小来控 制油路的通断 3、流量操纵阀：如节流阀、调速阀等 用来操纵系统中油液的流量 按操纵方式来分： 定值或开关操纵阀 电液比例操纵阀 伺服操纵阀 数字操纵阀 按安装方式来分： 管式(螺纹式、法兰式） 板式及叠加式（集成块连接、叠加阀）插装式（螺纹式插装、法兰式插装） 管式连接 阀体进出口由螺纹或法兰与油管连接安装便当 板式安装 阀体进出口通过连接板与油管连接便于集成 集成 块 插装式将阀芯、阀套组成的组件插入特意 设计的阀块内实现不同功能布局紧凑 叠加阀是板式连接阀的一种进展形式 液压阀的性能参数 公称通径 代表阀的通流才能的大小，对应于阀的额定流量与阀的进出油口连接的油管应与阀的通径相一致。
阀工作时的实际流量应小于或等于它的额定流量，最大不得大于额定流量的1.1倍 额定压力 阀长期工作所允许的最高压力对压力操纵阀，实际最高压力有时还与阀的调压范围有关；对换向阀，实际最高压力还可能受它的功率极限的限制 对液压阀的根本要求 ?动作灵敏，使用稳当，工作时冲击和振动要小阀口全开时，液流压力损失要小；阀口关闭时，密封性能要好 ?所操纵的参数（压力或流量）要稳定，受外干扰时变化量要小 ?布局紧凑，安装、调试、维护便当，通用性要好 其次节 方向操纵阀directional control valve ?方向操纵阀用在液压系统中操纵液流的方向它包括单向阀和换向阀 –单向阀有普遍单向阀和液控单向阀 –换向阀按操作阀芯运动的方式可分为手动、机动、电磁动、液动、电液动等 一、单向阀check valve 锥形 阀体、阀芯〈 、弹簧等钢 球式普遍单向阀布局 普遍单向阀 作用：只许油液单向滚动， 反向不通 图形符号 §工作原理:左端进油，压力油作用在阀芯左端，抑制右端弹簧力使阀芯右移，阀口开启，油液从右端流出；若右端进油，压力油与弹簧同向作用，将阀芯紧压在阀座孔上，阀口关闭，油液被截止不能通过。
§（见动画管式）（见动画板式） 要求：正向滚动阻力小，反向不通，密封好 开启压力：0.03~0.05 MPa 普遍单向阀的应用 §常被安装在泵的出口，一方面防止压力冲击影响泵的正常工作，另一方面防止泵不工作时系统油液倒流经泵回油箱 §安装在执行元件的回油路上，使回油具有确定背压作背压阀的单向阀应更换刚度较大的弹簧，其正向开启压力为（0.3~0.5）MPa — 5 —。
